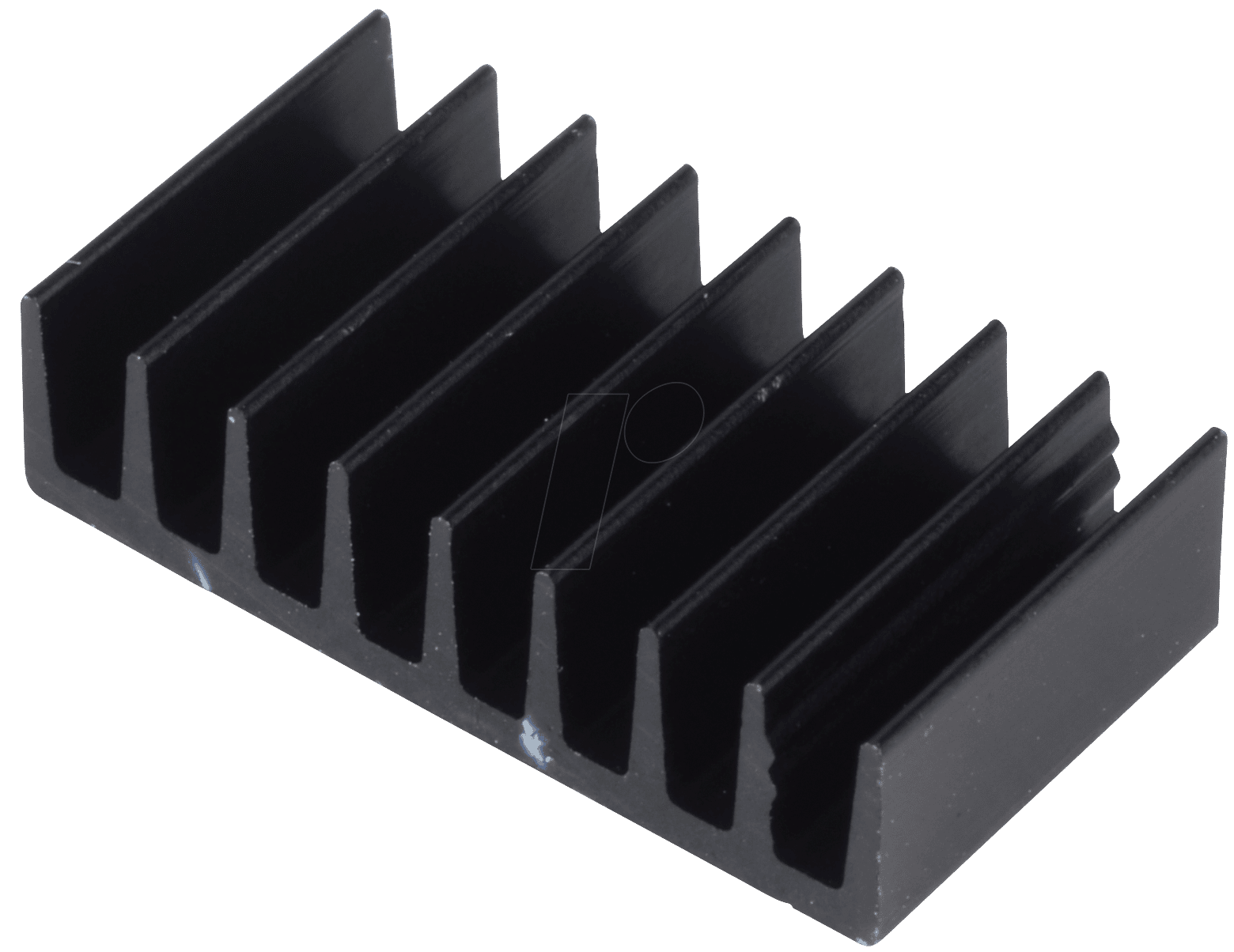

Effiziente Wärmeableitung für anspruchsvolle SMD-Komponenten: Der ICK SMD B5 Kühlkörper
Wenn Ihre elektronischen Geräte unter Überhitzung leiden und Leistungseinbußen oder gar Ausfälle drohen, bietet der ICK SMD B5 Kühlkörper eine präzise und effektive Lösung. Entwickelt für professionelle Anwender, Ingenieure und Technikenthusiasten, die auf maximale Zuverlässigkeit ihrer SMD-Bauteile angewiesen sind, sorgt dieser Kühlkörper für eine optimale Temperaturkontrolle, selbst unter intensiver Belastung. Er ist die ideale Wahl für alle, die die Lebensdauer und Leistungsfähigkeit ihrer empfindlichen Elektronik signifikant verbessern möchten.
Die überlegene Wahl für thermisches Management
Im Vergleich zu Standard-Kühlkörpern oder dem Verzicht auf zusätzliche Kühlung bietet der ICK SMD B5 Kühlkörper eine optimierte Wärmeableitung, die speziell auf die Anforderungen moderner Surface-Mount-Device (SMD)-Bauteile zugeschnitten ist. Seine präzisen Abmessungen und die durchdachte Konstruktion ermöglichen eine effiziente Wärmeübertragung von der Komponente auf die Umgebungsluft, was unerlässlich ist, um Leistungsspitzen zu bewältigen und die Betriebssicherheit zu gewährleisten. Die 1mm starke Bodenplatte maximiert den Kontakt zur Bauteiloberfläche und somit die Effektivität der Kühlung.
Präzisionsgefertigte Leistung für Ihre Elektronik
Der ICK SMD B5 Kühlkörper ist ein Paradebeispiel für präzisionsgefertigte Wärmeableitungslösungen. Seine exakten Maße von 19,0 x 4,8 x 5,0 mm (Länge x Breite x Höhe) sind darauf ausgelegt, eine nahtlose Integration in kompakte Elektronikdesigns zu ermöglichen. Die spezielle Formgebung mit einer soliden 1mm Bodenplatte maximiert die thermische Kopplung an die zu kühlende SMD-Komponente, was eine schnelle und effektive Ableitung der entstehenden Verlustleistung gewährleistet. Dies führt zu einer Reduzierung der Bauteiltemperaturen, was wiederum die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Schaltungen signifikant erhöht.
Hauptvorteile des ICK SMD B5 Kühlkörpers
- Optimierte Wärmeübertragung: Die sorgfältig entwickelte Oberfläche und die robuste Bodenplatte sorgen für einen maximalen thermischen Kontakt und eine effiziente Wärmeableitung.
- Erhöhte Bauteillebensdauer: Durch die Reduzierung der Betriebstemperatur werden thermische Belastungen minimiert, was die Lebensdauer Ihrer SMD-Komponenten verlängert.
- Verbesserte Systemstabilität: Eine stabile Betriebstemperatur verhindert Leistungsabfälle und unerwünschte Systeminstabilitäten, die durch Überhitzung verursacht werden.
- Kompaktes Design: Die geringen Abmessungen ermöglichen die Integration auch in platzbeschränkte Anwendungen ohne Kompromisse bei der Kühlleistung.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet der Kühlkörper eine dauerhafte und zuverlässige Leistung auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Die standardisierten Maße und die flache Bauform vereinfachen die Montage auf der Leiterplatte und die Verbindung mit der zu kühlenden Komponente.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ICK SMD B5 |
| Typ | SMD Kühlkörper |
| Abmessungen (L x B x H) | 19,0 mm x 4,8 mm x 5,0 mm |
| Bodenplattendicke | 1,0 mm |
| Material | Hochwärmeleitfähiges Aluminium (typischerweise legiert für verbesserte thermische Eigenschaften) |
| Oberflächenbeschaffenheit | Anodisiert oder unbehandelt, zur Optimierung der Wärmeabstrahlung und Korrosionsbeständigkeit |
| Wärmeleitfähigkeit des Materials | Typischerweise > 180 W/(m·K) für optimierte Wärmeübertragung |
| Anwendungsbereiche | Leistungs-SMDs wie Spannungsregler, Prozessoren, LED-Treiber, Leistungstransistoren und andere wärmeerzeugende Bauteile auf Leiterplatten. |
| Montageart | Direkter Kontakt zur SMD-Komponente und Befestigung auf der Leiterplatte (oft mittels Wärmeleitkleber oder mechanischer Fixierung). |
| Temperaturbereich | Geeignet für den Betrieb in einem breiten Temperaturbereich, abhängig von der Umgebung und der Anbringung. |
Technologische Tiefe und Anwendungsbereiche
Die Effektivität des ICK SMD B5 Kühlkörpers beruht auf dem Prinzip der Konduktion und Konvektion. Die Verlustwärme, die von der SMD-Komponente generiert wird, wird über die 1mm dicke Aluminiumbodenplatte mit hoher thermischer Leitfähigkeit (typischerweise über 180 W/(m·K)) direkt aufgenommen. Diese Wärme wird dann über die Rippenstruktur oder die Oberfläche des Kühlkörpers an die umgebende Luft abgegeben, wodurch die Temperatur der Komponente effektiv gesenkt wird. Die präzise Fertigung garantiert eine maximale Kontaktfläche, wodurch der thermische Widerstand zwischen Bauteil und Kühlkörper minimiert wird.
Dieser Kühlkörper ist ideal für eine Vielzahl von Anwendungen, bei denen kompakte Bauformen und hohe thermische Anforderungen zusammenkommen. Dazu gehören unter anderem:
- Leistungs-SMDs auf Leiterplatten: Spannungsregler, DC-DC-Wandler, MOSFETs und andere Halbleiter, die unter Last signifikante Wärme entwickeln.
- LED-Beleuchtungstechnik: Hochleistungs-LEDs, die eine effektive Wärmeableitung zur Maximierung ihrer Lebensdauer und Leuchtkraft benötigen.
- Telekommunikationsgeräte: Komponenten in Mobilfunkbasisstationen, Routern und Switches, die kontinuierlich hohe Leistung liefern müssen.
- Industrielle Steuerungen und Automatisierungstechnik: Sensoren, Aktoren und Prozessoren in rauen Umgebungen mit potenziell erhöhten Umgebungstemperaturen.
- Automobil-Elektronik: Steuergeräte und Informationssysteme, die eine zuverlässige Kühlung unter variablen Bedingungen erfordern.
Die anspruchsvolle Konstruktion des ICK SMD B5 ermöglicht es, die thermischen Grenzen traditioneller Kühlmethoden zu überwinden und die Betriebssicherheit Ihrer Geräte in kritischen Szenarien zu gewährleisten.
Häufig gestellte Fragen zu ICK SMD B5 – Kühlkörper SMD 19,0 x4,8x 5,0mm, Boden 1mm
Wie wird der ICK SMD B5 Kühlkörper korrekt auf der Leiterplatte montiert?
Die Montage erfolgt typischerweise durch direkten Kontakt mit der zu kühlenden SMD-Komponente. Üblicherweise wird der Kühlkörper mit einem geeigneten Wärmeleitkleber (z.B. thermisch leitfähiges Epoxid oder doppelseitiges Klebeband) auf dem Gehäuse der SMD-Komponente befestigt. Eine mechanische Fixierung auf der Leiterplatte kann je nach Anwendung zusätzlich sinnvoll sein, ist aber nicht immer zwingend erforderlich, wenn die thermische Anbindung die primäre Funktion ist.
Welches Material wird für den ICK SMD B5 Kühlkörper verwendet und warum?
Der Kühlkörper wird in der Regel aus einer hochwärmeleitfähigen Aluminiumlegierung gefertigt. Aluminium bietet ein hervorragendes Verhältnis von Wärmeleitfähigkeit, Gewicht und Kosten. Die spezifischen Legierungen sind darauf optimiert, eine hohe thermische Leitfähigkeit (typischerweise über 180 W/(m·K)) zu erreichen, um die Wärmeübertragung von der Komponente zur Umgebung zu maximieren.
Ist der ICK SMD B5 Kühlkörper für alle Arten von SMD-Bauteilen geeignet?
Der ICK SMD B5 ist speziell für die Kühlung von kompakten und wärmeerzeugenden SMD-Bauteilen konzipiert. Seine Abmessungen von 19,0 x 4,8 mm passen gut zu vielen gängigen SMD-Gehäusen. Die Eignung hängt jedoch von der Größe und der Wärmeabgabe des spezifischen Bauteils ab. Für extrem leistungshungrige oder sehr große SMD-Bauteile könnten größere Kühlkörper erforderlich sein.
Welchen Einfluss hat die 1mm starke Bodenplatte auf die Kühlleistung?
Die 1mm starke Bodenplatte ist entscheidend für die effiziente Wärmeaufnahme von der SMD-Komponente. Eine größere Dicke der Bodenplatte verbessert die Wärmeleitung über die Fläche und minimiert den thermischen Widerstand an der Kontaktstelle. Dies ermöglicht eine schnellere und gleichmäßigere Verteilung der Wärme über den gesamten Kühlkörper.
Muss der Kühlkörper gekühlt werden (z.B. durch einen Lüfter)?
Ob eine zusätzliche Kühlung durch einen Lüfter erforderlich ist, hängt von der Menge der abzuführenden Wärme, der Umgebungstemperatur und der gewünschten Betriebstemperatur der Komponente ab. Der ICK SMD B5 verbessert die passive Kühlung durch natürliche Konvektion und Strahlung erheblich. In vielen Fällen ist dies ausreichend. Bei sehr hohen Verlustleistungen oder beengten Verhältnissen, wo die natürliche Konvektion begrenzt ist, kann eine forcierte Konvektion (Lüfter) die Leistung des Kühlkörpers weiter optimieren.
Was bedeutet die Anodisierung der Oberfläche und welche Vorteile hat sie?
Eine anodisierte Oberfläche, meist in Schwarz, verbessert die Wärmeabstrahlungseigenschaften des Kühlkörpers (Emissivität). Schwarze Oberflächen sind generell bessere Wärme-Emittenten als helle oder metallische Oberflächen. Darüber hinaus bietet die Anodisierung einen gewissen Schutz vor Korrosion und mechanischer Abnutzung.
Kann der ICK SMD B5 Kühlkörper auch mit anderen Wärmeleitmaterialien als Kleber verwendet werden?
Ja, neben Wärmeleitklebern können auch Wärmeleitpasten oder thermisch leitfähige Pads verwendet werden, um die Kontaktfläche zwischen der SMD-Komponente und dem Kühlkörper zu optimieren und Lufteinschlüsse zu vermeiden, die den thermischen Widerstand erhöhen würden. Die Wahl des Materials hängt von den spezifischen Anforderungen der Anwendung, der Montage und der Demontagefähigkeit ab.
