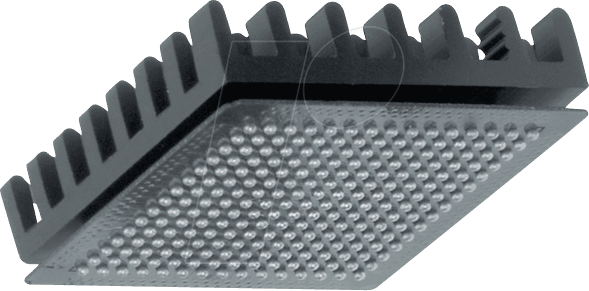

Maximale Wärmeableitung für Ihre BGA-Komponenten: Der ICK BGA 23 X 23 Kühlkörper
Überhitzung ist der stille Feind elektronischer Bauteile, insbesondere bei hochintegrierten BGA-Chips (Ball Grid Array). Der ICK BGA 23 X 23 Kühlkörper wurde entwickelt, um genau dieses Problem zu lösen. Er bietet eine effektive und zuverlässige Lösung zur Wärmeableitung für Entwickler, Ingenieure und IT-Profis, die die Langlebigkeit und Leistungsfähigkeit ihrer BGA-Bestückungen maximieren müssen. Mit seiner präzisen Passform und optimierten thermischen Eigenschaften ist er die ideale Wahl für anspruchsvolle Applikationen.
Leistungsstarke Kühlung durch optimiertes Design
Die Effizienz eines Kühlkörpers wird maßgeblich durch seine Fähigkeit bestimmt, Wärme von der aktiven Komponente auf die Umgebungsluft zu übertragen. Der ICK BGA 23 X 23 zeichnet sich durch seine herausragenden thermischen Eigenschaften aus. Mit einem thermischen Widerstand von 22,5 K/W (Kelvin pro Watt) setzt er neue Maßstäbe in seiner Klasse und gewährleistet, dass BGA-Chips auch unter hoher Last kühl bleiben. Dies verhindert thermisches Throttling, reduziert das Risiko von Ausfällen und verlängert die Lebensdauer der integrierten Schaltungen.
Vorteile des ICK BGA 23 X 23 Kühlkörpers
- Hocheffiziente Wärmeableitung: Der thermische Widerstand von 22,5 K/W sorgt für eine schnelle und effektive Abfuhr von Abwärme.
- Präzise Passform: Mit seinen Abmessungen von 23 x 23 mm ist er optimal auf gängige BGA-Gehäuse abgestimmt und gewährleistet eine maximale Kontaktfläche.
- Hochwertiges Aluminium: Das verwendete Aluminium bietet eine exzellente Wärmeleitfähigkeit und eine leichte Bauweise.
- Verbesserte Systemstabilität: Durch die Reduzierung der Chiptemperaturen wird die allgemeine Stabilität und Zuverlässigkeit elektronischer Systeme signifikant erhöht.
- Verlängerte Lebensdauer von BGA-Chips: Die Vermeidung von Hitzestress schützt die empfindlichen Halbleiterstrukturen und beugt frühzeitigem Verschleiß vor.
- Einfache Montage: Die Konstruktion ermöglicht eine unkomplizierte Anbringung, oft in Kombination mit Wärmeleitpaste oder -pads.
- Kosteneffiziente Lösung: Bietet eine überlegene Kühlleistung im Vergleich zu Standardlösungen zu einem wettbewerbsfähigen Preis.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des ICK BGA 23 X 23 Kühlkörpers basiert auf sorgfältig ausgewählten Materialien und einer durchdachten Konstruktion. Das Gehäuse der BGA-Chips stellt eine kritische Schnittstelle für die Wärmeübertragung dar. Die Oberflächenbeschaffenheit und die geometrischen Merkmale des Kühlkörpers sind entscheidend für eine optimale thermische Kopplung.
Material und Konstruktion
Der Kühlkörper ist aus einer hochwertigen Aluminiumlegierung gefertigt. Aluminium ist aufgrund seiner ausgezeichneten Wärmeleitfähigkeit und seines geringen Gewichts ein bevorzugtes Material für Kühlkörperanwendungen. Die Legierungszusammensetzung wurde optimiert, um eine hohe thermische Leitfähigkeit mit guter mechanischer Stabilität zu verbinden. Die Struktur des Kühlkörpers verfügt über eine fein abgestimmte Oberflächengeometrie, die darauf ausgelegt ist, die Kontaktfläche mit dem BGA-Chip zu maximieren und gleichzeitig eine effiziente Wärmeübertragung an die Umgebungsluft durch Konvektion zu ermöglichen. Die präzise Bearbeitung gewährleistet eine plane Oberfläche für eine optimale Anbindung.
Thermischer Widerstand (22,5 K/W)
Der thermische Widerstand ist ein kritischer Parameter, der angibt, wie gut ein Kühlkörper Wärme ableitet. Ein niedrigerer Wert bedeutet eine bessere Kühlleistung. Mit 22,5 K/W ist der ICK BGA 23 X 23 Kühlkörper äußerst effektiv darin, die Temperaturdifferenz zwischen der BGA-Oberfläche und der Umgebungstemperatur zu minimieren. Dies ist besonders wichtig in Systemen mit hoher Leistungsdichte, wo die Abwärme pro Flächeneinheit hoch ist. Eine reduzierte Temperaturdifferenz schützt nicht nur den Chip, sondern ermöglicht auch höhere Taktraten und eine gesteigerte Performance.
Abmessungen und Kompatibilität (23 x 23 mm)
Die quadratische Form mit einer Kantenlänge von 23 mm ist auf eine breite Palette von BGA-Gehäusen zugeschnitten. Diese Standardisierung vereinfacht die Auswahl und Anwendung in verschiedenen elektronischen Designs. Die Größe ist ein Kompromiss zwischen ausreichender Oberfläche für die Wärmeabgabe und Kompatibilität mit der Leiterplattengestaltung und dem umliegenden Bauraum. Eine präzise Fertigung stellt sicher, dass der Kühlkörper ohne Überlappung oder Lücken auf den BGA-Chip passt, was die thermische Kopplung maximiert.
Anwendungsgebiete für den ICK BGA 23 X 23 Kühlkörper
Dieser Kühlkörper findet Einsatz in einer Vielzahl von anspruchsvollen elektronischen Geräten und Systemen. Seine hohe Leistungsfähigkeit macht ihn zur idealen Wahl für:
- Server und Workstations: Zur Kühlung von CPUs, GPUs und anderen Chipsätzen mit hoher thermischer Last.
- Gaming-PCs: Zur Stabilisierung der Leistung von Grafikkarten und Prozessoren unter intensiver Beanspruchung.
- Industrielle Steuerungen und Automatisierung: Zur Sicherstellung der Zuverlässigkeit von Steuerungsmodulen in rauen Umgebungen.
- Embedded Systeme: Zur Kühlung von Hochleistungs-Prozessoren in kompakten Geräten wie Netzwerk-Switches, Routern oder Medizintechnik.
- Entwicklungs- und Prototypenboards: Zum Schutz von Prozessoren während Tests und Entwicklungsphasen.
- Telekommunikationsinfrastruktur: Zur Aufrechterhaltung der Betriebssicherheit von Netzwerkkomponenten.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | BGA Kühlkörper |
| Hersteller Modell | ICK BGA 23 X 23 |
| Abmessungen | 23 mm x 23 mm |
| Material | Hochleitfähige Aluminiumlegierung |
| Thermischer Widerstand | 22,5 K/W |
| Oberflächenbeschaffenheit | Optimiert für maximale Wärmeübertragung und Kontaktfläche |
| Kompatibilität | Geeignet für gängige BGA-Gehäuse mit 23x23mm Abmessungen |
| Montage | Standardmontage mit thermischer Paste oder Pad (nicht enthalten) |
| Einsatzgebiet | Leistungsstarke Elektronik, Server, Workstations, Embedded Systeme |
FAQ – Häufig gestellte Fragen zu ICK BGA 23 X 23 – Kühlkörper, 23 mm, Alu, 22,5 K/W, BGA
Ist der Kühlkörper für alle BGA-Chips geeignet?
Der ICK BGA 23 X 23 Kühlkörper ist primär für BGA-Chips mit einer Grundfläche von 23 x 23 mm konzipiert. Die Kompatibilität hängt von der genauen Größe und Form des BGA-Gehäuses sowie vom verfügbaren Bauraum auf der Leiterplatte ab. Bitte überprüfen Sie die Spezifikationen Ihres BGA-Chips und Ihres Designs, um die optimale Passform sicherzustellen.
Welche Art von Wärmeleitmaterial wird empfohlen?
Für eine optimale thermische Kopplung empfehlen wir die Verwendung einer hochwertigen Wärmeleitpaste oder eines Wärmeleitpads. Diese Materialien füllen mikroskopische Unebenheiten zwischen dem BGA-Chip und dem Kühlkörper aus und maximieren so die Wärmeübertragung. Die spezifische Wahl des Materials kann von den Umgebungsbedingungen und der geforderten Leistung abhängen.
Muss der Kühlkörper aktiv gekühlt werden (z.B. mit einem Lüfter)?
Der ICK BGA 23 X 23 Kühlkörper ist ein passives Kühlsystem. Er leitet die Wärme durch Konvektion und Konduktion an die Umgebung ab. In Umgebungen mit geringem Luftstrom kann die Kombination mit einem zusätzlichen Lüfter die Kühlleistung weiter verbessern und die Temperaturen noch weiter senken, was insbesondere bei extrem hoher Dauerlast vorteilhaft sein kann.
Wie wird der Kühlkörper montiert?
Die Montage erfolgt in der Regel durch direktes Aufsetzen des Kühlkörpers auf den BGA-Chip, nachdem eine dünne Schicht Wärmeleitpaste oder ein Wärmeleitpad aufgetragen wurde. Achten Sie auf einen gleichmäßigen Anpressdruck, um eine gute Kontaktfläche zu gewährleisten. In vielen Fällen wird der Kühlkörper durch eine mechanische Halterung oder die umgebende Elektronik an Ort und Stelle gehalten. Spezifische Montageanleitungen können je nach Anwendung variieren.
Was bedeutet der thermische Widerstand von 22,5 K/W genau?
Der thermische Widerstand von 22,5 K/W gibt an, dass für jeden Watt Abwärme, die der Kühlkörper aufnimmt, die Temperatur des BGA-Chips um 22,5 Grad Celsius höher ist als die Umgebungstemperatur. Ein niedrigerer Wert bedeutet eine effizientere Wärmeableitung. Dieser Wert ist ein wichtiger Indikator für die Leistungsfähigkeit des Kühlkörpers unter definierten Bedingungen.
Kann der Kühlkörper die Lebensdauer meiner BGA-Chips verlängern?
Ja, definitiv. Eine effektive Kühlung reduziert die thermische Belastung der Halbleiterstrukturen erheblich. Hohe Temperaturen sind ein Hauptfaktor für die Degradation von elektronischen Bauteilen und können zu vorzeitigem Ausfall führen. Durch die Aufrechterhaltung niedrigerer Betriebstemperaturen trägt der ICK BGA 23 X 23 Kühlkörper maßgeblich zur Verlängerung der erwarteten Lebensdauer Ihrer BGA-Chips bei.
Aus welchem Grund ist Aluminium die beste Wahl für diesen Kühlkörper?
Aluminium ist ein hervorragendes Material für Kühlkörper aufgrund seiner Kombination aus hoher Wärmeleitfähigkeit, geringem Gewicht und relativ niedrigen Kosten. Es leitet Wärme effizient vom Chip weg und verteilt sie über die Oberfläche des Kühlkörpers zur Kühlung an die Umgebungsluft. Zudem ist Aluminium korrosionsbeständig und lässt sich gut bearbeiten, was präzise Fertigung von Kühlkörperstrukturen ermöglicht.
