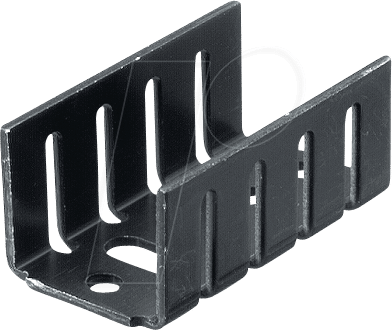

Effiziente Wärmeableitung für anspruchsvolle Elektronikanwendungen: ICK 35 SA – Kühlkörper, 35 mm, Alu, 20 K/W, TO-220
Überhitzung ist eine der Hauptursachen für Ausfälle und Leistungseinbußen in elektronischen Komponenten. Der ICK 35 SA – Kühlkörper wurde entwickelt, um genau dieses Problem zu lösen. Er bietet eine hochgradig effiziente Wärmeableitung für TO-220-Gehäuse und ist damit die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die die Zuverlässigkeit und Langlebigkeit ihrer Schaltungen maximieren möchten. Wenn Sie Komponenten wie Leistungsregler, MOSFETs oder Transistoren in kritischen Anwendungen einsetzen, ist eine adäquate Kühlung unerlässlich.
Präzision in Kühlkörperdesign: Der ICK 35 SA – Mehr als nur Metall
Der ICK 35 SA Kühlkörper zeichnet sich durch seine optimierte Konstruktion aus. Im Gegensatz zu einfachen Metallstücken bietet dieser Kühlkörper eine strategisch gestaltete Oberfläche und Materialzusammensetzung, um die thermische Übergangswiderstand signifikant zu minimieren. Dies ermöglicht eine schnellere und effektivere Abführung der von aktiven elektronischen Bauteilen generierten Verlustwärme. Die spezifische thermische Leitfähigkeit von 20 K/W ist ein entscheidender Parameter, der eine ausgewogene Balance zwischen Kühlleistung und physikalischer Größe darstellt. Aluminium als primäres Material sorgt für eine exzellente Wärmeleitfähigkeit bei gleichzeitig geringem Gewicht, was den ICK 35 SA zu einer überlegenen Wahl für eine Vielzahl von Anwendungen macht, bei denen jedes Gramm zählt und jede Grad Celsius Leistung beeinflusst.
Hervorragende thermische Leistung und Langlebigkeit
Die Entscheidung für den ICK 35 SA Kühlkörper bietet Ihnen eine Reihe von entscheidenden Vorteilen, die ihn von generischen Lösungen abheben:
- Optimierte thermische Leitfähigkeit: Mit einem spezifischen Wert von 20 K/W garantiert dieser Kühlkörper eine effiziente Ableitung von bis zu 20 Watt Verlustleistung pro Kelvin Temperaturdifferenz, was für viele TO-220-Bauteile ausreichend ist.
- Hochwertiges Aluminium: Gefertigt aus einem speziellen Aluminiumlegierung, die für ihre exzellenten thermischen Eigenschaften und Korrosionsbeständigkeit bekannt ist. Dies gewährleistet eine lange Lebensdauer und zuverlässige Funktion.
- Robuste Konstruktion: Das Design ist auf maximale Oberflächenvergrößerung ausgelegt, um die Wärmeübertragung an die Umgebungsluft zu maximieren.
- Passgenauigkeit für TO-220: Die 35 mm Breite und die spezifische Montagegeometrie sind präzise auf die Standardabmessungen von TO-220-Gehäusen abgestimmt, was eine einfache und sichere Befestigung ermöglicht.
- Verbesserte Bauteilzuverlässigkeit: Durch die effektive Reduzierung der Betriebstemperatur Ihrer elektronischen Bauteile verlängern Sie deren Lebensdauer und minimieren das Risiko von thermisch induzierten Ausfällen.
- Kosteneffiziente Lösung: Bietet ein herausragendes Preis-Leistungs-Verhältnis für kritische Kühlaufgaben, ohne Kompromisse bei der Performance einzugehen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Leistungsregler, Verstärker, Transistoren und andere Halbleiter im TO-220-Format in Netzteilen, Audio-Equipment, industriellen Steuerungen und Prototyping.
Detaillierte Produktinformationen: ICK 35 SA – Kühlkörper, 35 mm, Alu, 20 K/W, TO-220
Die Spezifikationen des ICK 35 SA Kühlkörpers sind präzise auf die Anforderungen moderner Elektronikanwendungen zugeschnitten. Das verwendete Material und die Fertigungsgenauigkeit spielen eine entscheidende Rolle für seine Leistungsfähigkeit. Die thermische Leitfähigkeit ist ein direkt messbarer Wert, der die Effizienz der Wärmeübertragung quantifiziert. Die Oberfläche des Kühlkörpers ist so gestaltet, dass sie eine maximale Kontaktfläche mit der Umgebungsluft bietet, was die Konvektionskühlung optimiert.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | ICK 35 SA |
| Primäranwendung | Wärmeableitung für TO-220-Gehäuse |
| Material | Hochwertige Aluminiumlegierung |
| Abmessungen (Breite) | 35 mm |
| Thermischer Widerstand (Rth) | 20 K/W (Kelvin pro Watt) |
| Montageart | Für Standard-Befestigungslöcher von TO-220-Bauteilen |
| Oberflächenbeschaffenheit | Eloxiert oder natur (abhängig von Charge, für verbesserte Leitfähigkeit und Korrosionsschutz) |
| Einsatztemperatur-Bereich | Geeignet für typische Betriebstemperaturen elektronischer Komponenten, die mit TO-220-Gehäusen verbunden sind. |
| Gewicht | Optimiert für Montage, geringes Gewicht bei maximaler Kühlfläche. |
Optimale Einsatzgebiete und Anwendungsszenarien
Der ICK 35 SA Kühlkörper ist konzipiert für Applikationen, bei denen eine zuverlässige und effiziente Wärmeableitung von entscheidender Bedeutung ist. Dies umfasst:
- Leistungsregler und Spannungsstabilisatoren: Bauteile wie der LM78xx oder LM317, die bei höheren Lasten signifikant Wärme entwickeln.
- Audio-Verstärker: Insbesondere Endstufen, die oft Leistungs-Transistoren im TO-220-Format verwenden.
- Schaltnetzteile: Diverse Komponenten wie Transistoren oder Dioden, die in der schnellen Schalt- oder Gleichrichtungsphase Wärme erzeugen.
- Industrielle Automatisierung: Steuerungen und Antriebe, bei denen Zuverlässigkeit unter anspruchsvollen Umgebungsbedingungen gefordert ist.
- Prototyping und Laboraufbauten: Wenn die thermische Leistung von Schaltungskomponenten genau kontrolliert werden muss, um reproduzierbare Ergebnisse zu erzielen.
- Kfz-Elektronik: Anwendungen im Fahrzeugbereich, wo Temperaturschwankungen und eine lange Lebensdauer essentiell sind.
Integration und Montage: Einfach und Sicher
Die Integration des ICK 35 SA Kühlkörpers in bestehende oder neue Schaltungen ist bewusst einfach gehalten. Die standardisierte Größe von 35 mm und die vorgesehene Montagefläche sind auf die mechanischen Eigenschaften von TO-220-Gehäusen abgestimmt. Eine optimale Wärmeübertragung wird durch die Verwendung von thermischer Paste (nicht im Lieferumfang enthalten) zwischen der Oberfläche des Bauteils und dem Kühlkörper erreicht. Die Befestigung erfolgt üblicherweise mit einer Schraube und Mutter, wobei auf eine leichte Anpressung geachtet werden sollte, um die Verbindung nicht zu beschädigen.
Technische Details zur thermischen Leitfähigkeit
Der thermische Widerstand (Rth) von 20 K/W ist ein fundamentaler Kennwert für jeden Kühlkörper. Er beschreibt, wie viel Temperaturdifferenz zwischen der wärmeerzeugenden Oberfläche (z.B. dem Chip eines TO-220-Bauteils) und der Umgebungsluft entstehen muss, um eine bestimmte Leistung abzuleiten. Ein niedrigerer Rth-Wert bedeutet eine höhere Kühlleistung. Mit 20 K/W bietet der ICK 35 SA eine sehr gute Performance für eine breite Palette von Anwendungen, bei denen Standardkühlkörper an ihre Grenzen stoßen würden. Dies erlaubt eine deutliche Senkung der Bauteiltemperatur im Vergleich zum Betrieb ohne Kühlkörper, selbst bei moderaten Verlustleistungen.
Die Bedeutung der Materialauswahl: Aluminium in der Kühltechnik
Aluminium ist aufgrund seiner hervorragenden Eigenschaften das bevorzugte Material für die Herstellung von Kühlkörpern. Seine hohe Wärmeleitfähigkeit (ca. 205 W/mK für reines Aluminium, Legierungen variieren) ermöglicht eine schnelle und gleichmäßige Verteilung der Wärme über die gesamte Oberfläche. Gleichzeitig ist Aluminium leicht und relativ kostengünstig in der Verarbeitung. Die spezifische Aluminiumlegierung, die für den ICK 35 SA verwendet wird, ist sorgfältig ausgewählt, um eine optimale Balance zwischen mechanischer Stabilität, Korrosionsbeständigkeit und thermischer Leitfähigkeit zu gewährleisten. Eine eventuelle Eloxierung der Oberfläche kann die Härte erhöhen und die Lebensdauer weiter verlängern.
FAQ – Häufig gestellte Fragen zu ICK 35 SA – Kühlkörper, 35 mm, Alu, 20 K/W, TO-220
Ist der ICK 35 SA Kühlkörper für alle TO-220-Bauteile geeignet?
Ja, der ICK 35 SA Kühlkörper ist speziell für die Aufnahme von Standard-TO-220-Gehäusen konzipiert. Seine Abmessungen und Montagepunkte sind auf die gängigen Spezifikationen dieser Bauteilklasse abgestimmt.
Benötige ich eine spezielle Wärmeleitpaste für die Montage?
Für eine optimale thermische Übertragung wird dringend die Verwendung von Wärmeleitpaste oder einem Wärmeleitpad zwischen der Oberfläche des elektronischen Bauteils und dem Kühlkörper empfohlen. Diese ist in der Regel nicht im Lieferumfang des Kühlkörpers enthalten.
Wie viel Wärme kann dieser Kühlkörper maximal ableiten?
Der thermische Widerstand von 20 K/W bedeutet, dass der Kühlkörper bei einer Temperaturdifferenz von 20 Kelvin (oder 20°C) zwischen Bauteiloberfläche und Umgebung etwa 1 Watt Verlustleistung ableiten kann. Um eine bestimmte Verlustleistung abzuleiten, multiplizieren Sie die Verlustleistung mit 20 K/W, um die zu erwartende Temperaturerhöhung zu ermitteln.
Muss ich den Kühlkörper aktiv (z.B. mit einem Lüfter) kühlen?
Das hängt stark von der Verlustleistung des zu kühlenden Bauteils und den Umgebungsbedingungen ab. Für viele Anwendungen mit geringer bis mittlerer Verlustleistung im TO-220-Format ist die passive Kühlung durch den ICK 35 SA ausreichend. Bei höheren Verlustleistungen oder in Umgebungen mit schlechter Luftzirkulation kann die Kombination mit einem Lüfter die Kühlleistung signifikant verbessern.
Ist das Material des Kühlkörpers leitend?
Ja, Aluminium ist ein elektrisch leitendes Material. Stellen Sie sicher, dass bei der Montage keine elektrischen Kurzschlüsse entstehen, insbesondere wenn das zu kühlende Bauteil geerdet werden muss. Gegebenenfalls sind isolierende Unterlagen zu verwenden.
Wie befestige ich den Kühlkörper am besten an meinem Bauteil?
Der Kühlkörper ist für die Standardbefestigung von TO-220-Bauteilen ausgelegt. Die Montage erfolgt üblicherweise mittels einer Schraube (mit passender Mutter und ggf. Unterlegscheibe), die durch die vorgesehene Bohrung im Kühlkörper und das Loch im Bauteilrahmen geführt wird. Achten Sie auf einen festen, aber nicht übermäßigen Anpressdruck, um das Bauteil nicht zu beschädigen.
Welche Lebensdauer kann ich von diesem Kühlkörper erwarten?
Bei sachgemäßer Montage und unter normalen Betriebsbedingungen ist die Lebensdauer eines Aluminiumkühlkörpers praktisch unbegrenzt. Die Wärmeableitung wird durch die physikalischen Eigenschaften des Materials bestimmt, die sich über die Zeit nicht wesentlich verändern, sofern keine extremen Korrosionsbedingungen vorliegen.
