IC-Kühlkörper: Effiziente Wärmeableitung für empfindliche Elektronik

In der Welt der Elektronik und IT sind integrierte Schaltkreise (ICs) das Herzstück unzähliger Geräte. Ihre Leistungsfähigkeit steigt stetig, doch mit jeder Steigerung der Leistung geht eine erhöhte Wärmeentwicklung einher. Überhitzung ist ein häufiger Grund für Leistungseinbußen und vorzeitigen Ausfall. Unsere sorgfältig kuratierte Auswahl an IC-Kühlkörpern bietet eine breite Palette an Lösungen, um die thermische Belastung Ihrer Bauteile effektiv zu managen. Von hochperformanten Aluminium-Extrusionskühlkörpern für Server und Workstations bis hin zu kompakten Kupfer-Heatspreadern für Mikrocontroller in Embedded-Systemen – wir haben die passende Kühlung für anspruchsvolle Anwendungsbereiche wie Automotive, Industrieautomation, Telekommunikation und High-End-Gaming.

Die Bedeutung der Kühlung von integrierten Schaltkreisen

Integrierte Schaltkreise, auch bekannt als Chips, sind die Gehirne moderner technischer Geräte. Sie verarbeiten komplexe Berechnungen und steuern Funktionen, was zwangsläufig zur Produktion von Wärme führt. Ohne adäquate Kühlung kann diese Wärme die empfindlichen Halbleiterbauteile beschädigen und zu Funktionsstörungen oder permanenten Schäden führen. Ein gut konzipiertes Kühlsystem sorgt nicht nur für die Langlebigkeit der elektronischen Komponenten, sondern auch für die Aufrechterhaltung der maximalen Leistungsfähigkeit des Systems. Dies ist besonders kritisch in Umgebungen, in denen die Umgebungstemperaturen hoch sind oder die Geräte unter hoher Last arbeiten.

Worauf Kunden beim Kauf von IC-Kühlkörpern achten müssen

Die Auswahl des richtigen IC-Kühlkörpers ist entscheidend für die Zuverlässigkeit und Leistung Ihrer elektronischen Systeme. Mehrere Faktoren sollten bei der Kaufentscheidung berücksichtigt werden, um eine optimale Wärmeabfuhr zu gewährleisten:

• Thermischer Widerstand (R_th): Dies ist das wichtigste Kriterium. Er beschreibt, wie gut ein Kühlkörper Wärme von der Oberfläche des ICs abführen kann, ausgedrückt in Kelvin pro Watt (K/W). Ein niedrigerer Wert bedeutet eine bessere Kühlleistung. Der thermische Widerstand wird oft als „Junction-to-Case“ (R_thJC) oder „Case-to-Ambient“ (R_thCA) angegeben.
• Größe und Formfaktor: Der Kühlkörper muss physisch in das Gehäuse des Geräts passen und darf andere Komponenten nicht behindern. Die Form sollte die Kontaktfläche mit dem IC maximieren und die Luftzirkulation erleichtern.
• Material: Aluminium ist ein weit verbreitetes Material aufgrund seines guten Wärmeübergangs und seines geringen Gewichts. Kupfer bietet eine noch bessere Wärmeleitfähigkeit, ist aber dichter und teurer.

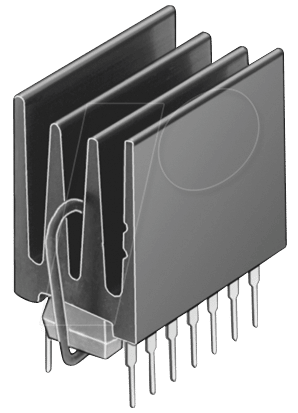

• Montagemöglichkeiten: Wie wird der Kühlkörper am IC befestigt? Gängige Methoden sind Klemmfedern, Schrauben oder thermisch leitfähige Klebstoffe/Klebebänder. Die Montage muss einen guten Kontakt sicherstellen.
• Oberflächenbeschaffenheit und -behandlung: Eine anodisierte Oberfläche bei Aluminiumkühlkörpern kann die Wärmeabstrahlung verbessern und die Korrosionsbeständigkeit erhöhen.
• Wärmeleitpaste oder -pads: Ein essenzieller Bestandteil für den effektiven Wärmeübergang zwischen dem IC und dem Kühlkörper. Achten Sie auf die Qualität und den richtigen Auftrag.
• Umgebungsbedingungen: Berücksichtigen Sie die maximale Betriebstemperatur der Umgebung und die Luftfeuchtigkeit.
• Luftstrom und Konvektion: Ist eine aktive Kühlung (Lüfter) erforderlich oder reicht passive Konvektion aus? Die Gestaltung des Kühlkörpers muss dies unterstützen.
• Spezifische IC-Formfaktoren: Beachten Sie die Bauform des ICs (z.B. TO-220, SOIC, BGA) und wählen Sie einen Kühlkörper, der für diesen Formfaktor optimiert ist.

Arten von IC-Kühlkörpern und ihre Anwendungsbereiche

Die Bandbreite der verfügbaren IC-Kühlkörper ist groß und richtet sich nach den spezifischen Anforderungen der zu kühlenden Bauteile und deren Einsatzumgebung. Die Auswahl des richtigen Typs ist entscheidend für die Effektivität der Wärmeableitung.

Passive Kühlkörper

Diese Kühlkörper verlassen sich auf natürliche Konvektion und Strahlung, um Wärme abzuführen. Sie sind ideal für Anwendungen, bei denen keine oder nur geringe zusätzliche Geräuschquellen (wie Lüfter) erwünscht sind oder wo der Energieverbrauch minimiert werden soll.

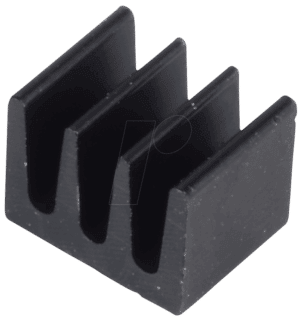

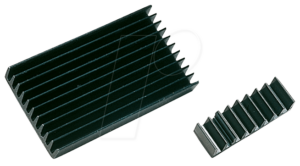

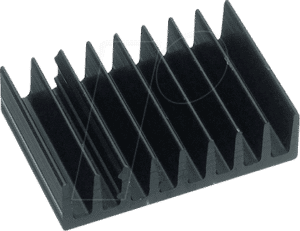

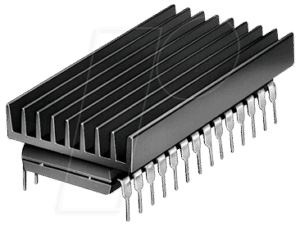

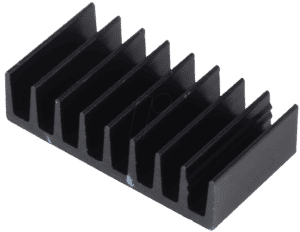

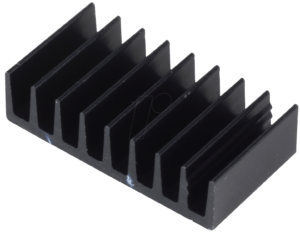

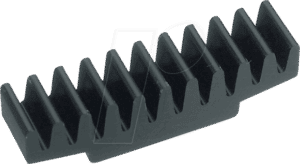

• Extrusionskühlkörper: Hergestellt durch das Auspressen von Aluminium durch eine formgebende Matrize. Sie zeichnen sich durch Rippen aus, die die Oberfläche vergrößern und die Wärmeabgabe durch Konvektion verbessern. Gängig in Stromversorgungen, Verstärkern und vielen Consumer-Elektronikgeräten.
• Plattenkühlkörper: Bestehen aus einer soliden Metallplatte mit angebrachten Rippen. Sie sind oft für spezifische Montageflächen oder Bauteilgrößen konzipiert.
• Stanzrippenkühlkörper: Hergestellt durch Stanzen von Rippen aus einer Metallplatte. Sie sind kostengünstig und eignen sich für kleinere bis mittlere ICs mit moderaten Verlustleistungen.
• Heatspreaders: Flache Metallplatten, die direkt auf den IC aufgeklebt oder geklemmt werden, um die Wärme über eine größere Fläche zu verteilen, bevor sie an die Umgebung oder einen größeren Kühlkörper abgegeben wird. Oft bei integrierten Chips mit hoher lokaler Wärmedichte verwendet.

Aktive Kühlkörper

Diese Kühlkörper sind mit einer aktiven Komponente wie einem Lüfter ausgestattet, um die Wärmeabfuhr zu beschleunigen. Sie sind notwendig für Hochleistungs-ICs, die erhebliche Wärmemengen erzeugen und bei denen passive Kühlung nicht ausreicht.

• Lüftergekühlte Kühlkörper: Kombination aus einem passiven Kühlkörper (oft Extrusion oder Stanzrippen) und einem darauf montierten Lüfter. Sie bieten eine signifikant höhere Kühlleistung, sind aber lauter und verbrauchen mehr Energie.
• Thermoelektrische Kühler (TECs) / Peltier-Elemente: Diese Halbleiterkomponenten können Wärme von einer Seite zur anderen pumpen und so eine aktive Kühlung oder sogar Kühlung unterhalb der Umgebungstemperatur erreichen. Sie sind energieintensiv und erfordern zusätzliche Kühlmaßnahmen auf der heißen Seite.

Materialien und Oberflächenbehandlung

Die Wahl des richtigen Materials und der passenden Oberflächenbehandlung hat direkten Einfluss auf die Kühlleistung und die Lebensdauer des Kühlkörpers.

• Aluminium (z.B. Legierungen wie 6061, 6063): Bietet ein ausgezeichnetes Verhältnis von Wärmeleitfähigkeit, Gewicht und Kosten. Die Wärmeleitfähigkeit liegt typischerweise zwischen 170-200 W/(m·K).
• Kupfer: Hat eine nahezu doppelt so hohe Wärmeleitfähigkeit wie Aluminium (ca. 390-400 W/(m·K)). Es ist schwerer und teurer, wird aber dort eingesetzt, wo höchste Kühlleistung erforderlich ist und Platz eine untergeordnete Rolle spielt.
• Anodisieren: Eine elektrochemische Oberflächenbehandlung, die eine harte, korrosionsbeständige Oxidschicht bildet. Bei Aluminiumkühlkörpern kann eine schwarze Eloxalschicht die Wärmeabstrahlungseigenschaften verbessern.
• Verzinken/Vernickeln: Wird häufig bei Kupfer- oder Messingteilen angewendet, um Korrosion zu verhindern und das Aussehen zu verbessern.

Vergleich von IC-Kühlkörper-Klassifizierungen

FAQ – Häufig gestellte Fragen zu IC-Kühlkörpern

Was ist der Unterschied zwischen einem Heatspreader und einem Kühlkörper?

Ein Heatspreader ist typischerweise eine flache Metallplatte, die darauf ausgelegt ist, die Wärme von einem einzelnen IC auf eine größere Fläche zu verteilen. Ein Kühlkörper ist ein größeres Bauteil mit Rippen oder anderen Strukturen, das die Wärme dann weiter an die Umgebung (Luft oder Flüssigkeit) abgibt. Ein Heatspreader kann als Vorsstufe zu einem größeren Kühlkörper dienen.

Welche Rolle spielt Wärmeleitpaste oder -pad bei der Kühlung?

Wärmeleitpaste oder -pads füllen mikroskopische Unebenheiten auf der Oberfläche des ICs und des Kühlkörpers. Diese Lufteinschlüsse wirken isolierend. Das Wärmeleitmaterial verdrängt die Luft und ermöglicht einen nahezu nahtlosen thermischen Kontakt, wodurch der Wärmeübergang von IC zu Kühlkörper signifikant verbessert wird.

Ist ein Lüfter für jeden IC-Kühlkörper notwendig?

Nein, nicht für jeden. Viele ICs erzeugen nur eine geringe Wärmemenge, die von einem passiven Kühlkörper durch natürliche Konvektion und Wärmeabstrahlung effektiv abgeführt werden kann. Nur bei leistungsstarken ICs, die viel Energie in Wärme umwandeln, ist ein Lüfter für eine ausreichende Kühlung erforderlich.

Wie oft sollte ich die Wärmeleitpaste oder das -pad erneuern?

Die Lebensdauer von Wärmeleitmaterialien variiert je nach Qualität und Umgebungsbedingungen. Hochwertige Pasten können mehrere Jahre halten. Bei Anzeichen von Überhitzung, Leistungseinbußen oder wenn das Gerät geöffnet wird, ist eine Überprüfung und gegebenenfalls ein Austausch der Wärmeleitpaste empfehlenswert. Dies kann je nach Einsatz zwischen 2 und 5 Jahren liegen.

Gibt es Normen für die Kühlung von Elektronikbauteilen?

Es gibt keine einzelne, universelle Norm, die alle Aspekte der IC-Kühlung abdeckt. Jedoch gibt es branchenspezifische Richtlinien und Empfehlungen, z.B. im Automobilbereich oder bei sicherheitsrelevanten Systemen. Normen wie die IEC 60068-Serie behandeln Umwelttestverfahren, zu denen auch thermische Tests gehören. Wichtiger sind oft die Datenblätter der IC-Hersteller, die maximale Betriebstemperaturen und thermische Widerstände spezifizieren.

Sind Kühlkörper umweltfreundlich?

Die Umweltauswirkungen von Kühlkörpern hängen vom Material und dem Herstellungsprozess ab. Aluminium und Kupfer sind recycelbar. Die Energie, die für die Herstellung aufgewendet wird, ist ein Faktor. Im Betrieb tragen effiziente Kühllösungen dazu bei, dass Geräte länger halten und weniger Strom verbrauchen, was indirekt positive Umweltauswirkungen hat. Die Entwicklung von Materialien mit geringerer Umweltbelastung und effizienteren Herstellungsprozessen ist ein fortlaufender Trend.

Was bedeutet der thermische Widerstand (R_th) genau?

Der thermische Widerstand R_th ist ein Maß dafür, wie gut ein System Wärme leitet. Er wird in Kelvin pro Watt (K/W) angegeben. Ein niedriger R_th-Wert bedeutet, dass das System Wärme sehr gut leitet. Wenn ein IC beispielsweise eine Verlustleistung von 10W hat und einen thermischen Widerstand von R_thJC (Junction-to-Case) von 2 K/W hat, dann ist die Temperaturdifferenz zwischen dem Inneren des IC (Junction) und seiner Gehäuseoberfläche (Case) 10W 2 K/W = 20K. Ein Kühlkörper mit einem R_thCA (Case-to-Ambient) von 5 K/W würde unter diesen Bedingungen die Temperaturdifferenz zwischen Gehäuse und Umgebung um weitere 10W 5 K/W = 50K reduzieren.
