Effiziente High-Side-Schaltlösungen für präzise Steuerung: IC-DP SOT23-6L Treiber-IC
Der IC-DP SOT23-6L ist ein dedizierter Treiber-IC, der speziell für die Ansteuerung von Lasten im High-Side-Betrieb konzipiert wurde. Er adressiert Ingenieure und Entwickler im Bereich der Leistungselektronik, die eine zuverlässige, kompakte und energieeffiziente Lösung zur Schaltung von Verbrauchern wie Motoren, LEDs oder Heizsystemen auf der positiven Versorgungsleitung benötigen. Dieses Bauteil minimiert Verlustleistungen und vereinfacht das Schaltungsdesign, was es zur idealen Wahl für anspruchsvolle Applikationen in der Automobilindustrie, industriellen Automatisierung und Konsumerelektronik macht.
Vorteile des IC-DP SOT23-6L im High-Side-Betrieb
Im Vergleich zu herkömmlichen Lösungen, die oft separate Treiberschaltungen oder MOSFETs mit komplexen Ansteuerungslogiken erfordern, bietet der IC-DP SOT23-6L eine integrierte und optimierte Funktionalität. Sein High-Side-Schaltkonzept ermöglicht die direkte Ansteuerung der Last an der positiven Spannungsschiene, ohne dass eine zusätzliche negative Gate-Spannung erzeugt werden muss. Dies führt zu einer erheblichen Reduktion der Komponentenzahl, einer Verringerung des Platzbedarfs auf der Platine und einer Vereinfachung des gesamten Schaltungsdesigns. Darüber hinaus gewährleistet die präzise Steuerung durch den integrierten Treiber eine optimierte Performance und erhöhte Zuverlässigkeit der geschalteten Lasten.
Optimierte Performance und Zuverlässigkeit
Der IC-DP SOT23-6L zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die auf eine hohe Effizienz und Langlebigkeit ausgelegt sind. Die interne Schaltung ist darauf optimiert, Schaltverluste zu minimieren und gleichzeitig eine schnelle und präzise Ansteuerung der angeschlossenen Last zu gewährleisten. Dies ist besonders kritisch in Anwendungen, bei denen die Schalthäufigkeit hoch ist oder die präzise Steuerung der Lastströmung entscheidend für die Funktionalität ist.
- Niedrige Einschaltwiderstände: Reduziert Leistungsverluste während des leitenden Zustands, was zu einer höheren Energieeffizienz führt.
- Schnelle Schaltzeiten: Ermöglicht eine präzise Steuerung und minimiert Verluste während des Schaltvorgangs.
- Integrierter Überstromschutz: Bietet eine robuste Absicherung gegen Beschädigungen durch zu hohe Ströme und erhöht die Systemstabilität.
- Temperaturüberwachung: Schützt das Bauteil und die angeschlossene Last vor thermischer Überlastung durch Abschaltung im Bedarfsfall.
- Geringer Ruhestromverbrauch: Trägt zur Energieeffizienz bei, insbesondere in batteriebetriebenen Systemen.
Kompaktes Design und einfache Integration

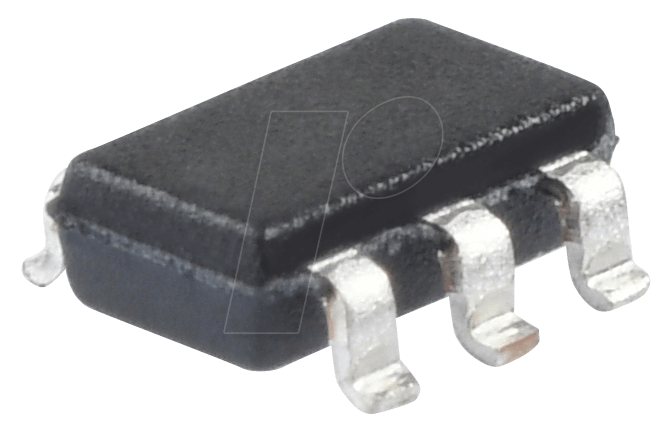

Das Gehäuse SOT-23-6L ist ein Industriestandard für Kleinstbauteile und ermöglicht eine extrem platzsparende Implementierung auf Leiterplatten. Dies ist ein entscheidender Faktor in modernen elektronischen Geräten, bei denen der Bauraum oft limitiert ist. Die Pinbelegung und die interne Architektur des IC-DP SOT23-6L sind auf eine einfache Integration in bestehende Designs ausgelegt. Mit nur wenigen externen Komponenten können komplexe Schaltungen realisiert werden, was den Entwicklungsaufwand reduziert und die Time-to-Market beschleunigt.
- Miniaturisierung: Das SOT-23-6L Gehäuse ermöglicht den Einsatz auch auf engstem Raum.
- Wenige externe Komponenten: Vereinfacht das Schaltungsdesign und reduziert Stücklistenkosten.
- Oberflächenmontage (SMD): Ermöglicht automatisierten Bestückungsprozessen und hohe Fertigungseffizienz.
- Hohe Integrationsdichte: Mehr Funktionalität auf kleinstem Raum.
Präzise Ansteuerung von High-Side-Lasten
Die Fähigkeit, Lasten auf der High-Side anzusteuern, ist in vielen elektronischen Systemen unerlässlich. Dies betrifft beispielsweise die Steuerung von DC-Motoren, bei denen die Richtungsumkehr oder die präzise Regelung der Geschwindigkeit gefordert ist. Auch bei der Ansteuerung von Hochleistungs-LEDs für Beleuchtungsanwendungen oder bei der Schaltung von Heizsystemen, bei denen die präzise Regelung der Leistung notwendig ist, spielt die High-Side-Ansteuerung eine zentrale Rolle. Der IC-DP SOT23-6L bietet hierfür eine optimierte Lösung, die sowohl Leistung als auch Zuverlässigkeit maximiert.
Technische Spezifikationen und Leistung
Die Leistungsfähigkeit des IC-DP SOT23-6L wird durch eine Reihe von Schlüsselparametern definiert, die seine Eignung für anspruchsvolle Anwendungen unterstreichen. Diese Parameter sind das Ergebnis sorgfältiger Entwicklung und optimierter Fertigungsprozesse, die auf höchste Präzision und Zuverlässigkeit abzielen.
| Merkmal | Spezifikation |
|---|---|
| Gehäusetyp | SOT-23-6L |
| Ansteuerungsart | High-Side Treiber |
| Max. Dauerstrom (typisch) | 1.5 A (abhängig von Wärmemanagement) |
| Schaltspannung (typisch) | Bis zu 30 V |
| Integrierte Schutzfunktionen | Überstromschutz, thermischer Überlastschutz, Verpolungsschutz |
| Einschaltwiderstand (typisch) | Unter 50 mΩ |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Enable-Funktion | Vorhanden für dynamische Laststeuerung |
| Gate-Treiberleistung | Optimiert für schnelle Schaltflanken und geringe Verluste |
Anwendungsbereiche
Die Vielseitigkeit und die robusten Eigenschaften des IC-DP SOT23-6L Drivers machen ihn zu einer idealen Komponente für eine breite Palette von Anwendungen. Die Fähigkeit, Lasten präzise und effizient auf der High-Side zu schalten, eröffnet zahlreiche Möglichkeiten in verschiedenen Industriesegmenten.
- Automobilindustrie: Ansteuerung von Scheibenwischermotoren, Lüftern, Scheinwerfer-Relais, elektrische Heckklappenantriebe.
- Industrielle Automatisierung: Steuerung von kleinen Motoren, Ventilen, Relais, Aktoren in Produktionsanlagen.
- Konsumerelektronik: Regelung von Lüftern in Computern und Haushaltsgeräten, Stromversorgung von LEDs in Displays, Batteriemanagementsysteme.
- Medizintechnik: Steuerung von Aktoren in medizinischen Geräten, Überwachungssysteme.
- Power-Management: Effizientes Schalten von Lasten in energiesparenden Schaltungen.
Der technologische Vorsprung des IC-DP SOT23-6L
Was den IC-DP SOT23-6L von generischen High-Side-Treibern abhebt, ist die konsequente Auslegung auf maximale Effizienz und Systemstabilität. Die integrierten Schutzfunktionen sind nicht nur ein Gimmick, sondern ein fundamentaler Bestandteil des Designs, der die Lebensdauer von Geräten signifikant verlängert. Der geringe Einschaltwiderstand reduziert die Wärmeentwicklung und ermöglicht somit höhere Ströme bei gleichbleibender Bauteilgröße. Die schnelle Schaltgeschwindigkeit minimiert dynamische Verluste, was in getakteten Systemen eine entscheidende Rolle spielt und die Energiebilanz verbessert. Die präzise Abstimmung des Gate-Treibers sorgt dafür, dass die angeschlossenen MOSFETs oder Lasten optimal angesteuert werden, was zu einer Reduzierung von Spannungsspitzen und einer insgesamt stabileren Funktion führt. Diese Detailgenauigkeit im Design macht den IC-DP SOT23-6L zu einer überlegenen Wahl für Entwickler, die kompromisslose Leistung und Zuverlässigkeit suchen.
FAQ – Häufig gestellte Fragen zu IC-DP SOT23-6L – Treiber-IC, high-side, SOT-23-6L
Was ist die Hauptfunktion eines High-Side-Treiber-ICs?
Ein High-Side-Treiber-IC wie der IC-DP SOT23-6L ermöglicht die Schaltung von Lasten, die direkt mit der positiven Versorgungsspannung verbunden sind. Er stellt die notwendige Ansteuerspannung für den Leistungsschalter (oft ein MOSFET) bereit, um diesen auf der „hohen“ Seite der Stromversorgung ein- und auszuschalten.
Für welche Art von Lasten ist der IC-DP SOT23-6L am besten geeignet?
Der IC-DP SOT23-6L eignet sich hervorragend für die Ansteuerung von ohmschen Lasten wie Heizwiderständen, induktiven Lasten wie Motoren und Relaisspulen sowie kapazitiven Lasten oder LEDs, die eine präzise Strom- oder Spannungssteuerung erfordern.
Welche Schutzfunktionen sind im IC-DP SOT23-6L integriert?
Der IC-DP SOT23-6L verfügt über integrierte Schutzmechanismen wie Überstromschutz, thermischen Überlastschutz und Verpolungsschutz. Diese Funktionen schützen das Bauteil und die angeschlossene Last vor potenziellen Schäden durch Fehlerströme oder Überhitzung.
Wie einfach lässt sich der IC-DP SOT23-6L in ein bestehendes Schaltungsdesign integrieren?
Dank seines kompakten SOT-23-6L Gehäuses und der optimierten Pinbelegung ist der IC-DP SOT23-6L sehr einfach zu integrieren. Er erfordert nur wenige externe Komponenten und kann problemlos in bestehende Leiterplattenlayouts implementiert werden, was den Entwicklungsaufwand reduziert.
Was bedeutet die SOT-23-6L Gehäusegröße für die Anwendung?
Das SOT-23-6L Gehäuse ist ein Standardgehäuse für oberflächenmontierte Bauteile und zeichnet sich durch seine geringe Größe aus. Dies ermöglicht eine hohe Integrationsdichte und den Einsatz in Geräten, bei denen der Bauraum stark limitiert ist, wie beispielsweise in kompakten elektronischen Geräten oder tragbaren Systemen.
Welche Vorteile bietet die High-Side-Ansteuerung gegenüber einer Low-Side-Ansteuerung?
Die High-Side-Ansteuerung ermöglicht eine präzisere Kontrolle der Last, insbesondere bei PWM-Anwendungen, da der Massebezug der Last konstant bleibt. Zudem kann sie bei bestimmten Schaltungstopologien Vorteile in Bezug auf Masseführung und EMV bieten.
Unterstützt der IC-DP SOT23-6L Pulsweitenmodulation (PWM)?
Ja, der IC-DP SOT23-6L ist für die Ansteuerung mittels Pulsweitenmodulation (PWM) optimiert. Seine schnellen Schaltzeiten und die präzise Steuerung der Ausgangsstufe ermöglichen eine effiziente und genaue Regelung der Lastleistung über PWM-Signale.
