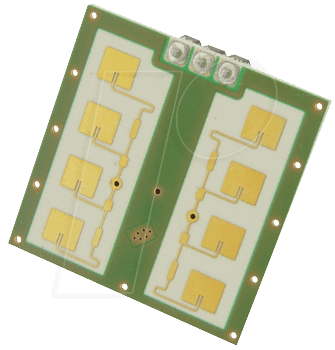

HYG RSM-1650 – Bewegungsmelder Radar, -20 … +60 °C

Radar Bewegungsmeldermodul• universelle HF-Baugruppe (K-Band Transceiver), ohne NF-Signalverstärker• Innovatives Radar-Funktionsprinzip: Hohe Empfindlichkeit auf kleinste Bewegungen• Ideal für Bewegungsmelder: unsichtbarer Einbau, sicher gegen Vandalismus• Optimierter PHEMT-Oszillator mit geringer Stromaufnahme, Mono (Ein Kanal) Betrieb• Getrennte Sende- und Empfangsantenne für maximale Empfindlichkeit• Erfüllt ETSI-Standard• Sehr kompakte AussenabmessungenTypische Anwendungsgebiete:Pegel Messung, Sanitäranwendungen, Abstands- und Geschwindigkeitsmessung, Alarm- und Sicherheitsanwendungen, OEM Applikationen, AutomotiveTechnische DatenBetriebsspannung VCC: 4,75 … 5,25 VVersorgungsstrom: 30 … 40 mABetriebstemperatur: -20 … +60 °CSendefrequenz: Standard: 24.000 … 24.250 Ghz, UK: 24.150 … 24.250 Ghz, F:24.075 … 24.175 GHzAusgangsleistung: 16 dBmTemperatur Drift: -1 MHz/°CAntennen Charakteristik: Horizontal 80 ° (azimuth), Vertikal 32 ° (elevation)Side lobe Unterdrückung: Horizontal 13 dB (azimuth), Vertical 13 dB (elevation)IF Ausgangsspannung (DC Offset): -300 … +300 mVSignal Level: Kategorie A (niedrig): 263 … 399 mV(P-P); Kategorie B oder E (mittel): 400 … 549 mV(P-P); Kategorie C (hoch): 550 … 8502 mV(P-P)Abmessungen: 25,0 x 25,0 x 12,7 mmReichweite max. 50m, je nach Verstärkerschaltung (nicht im Lieferumfang)
