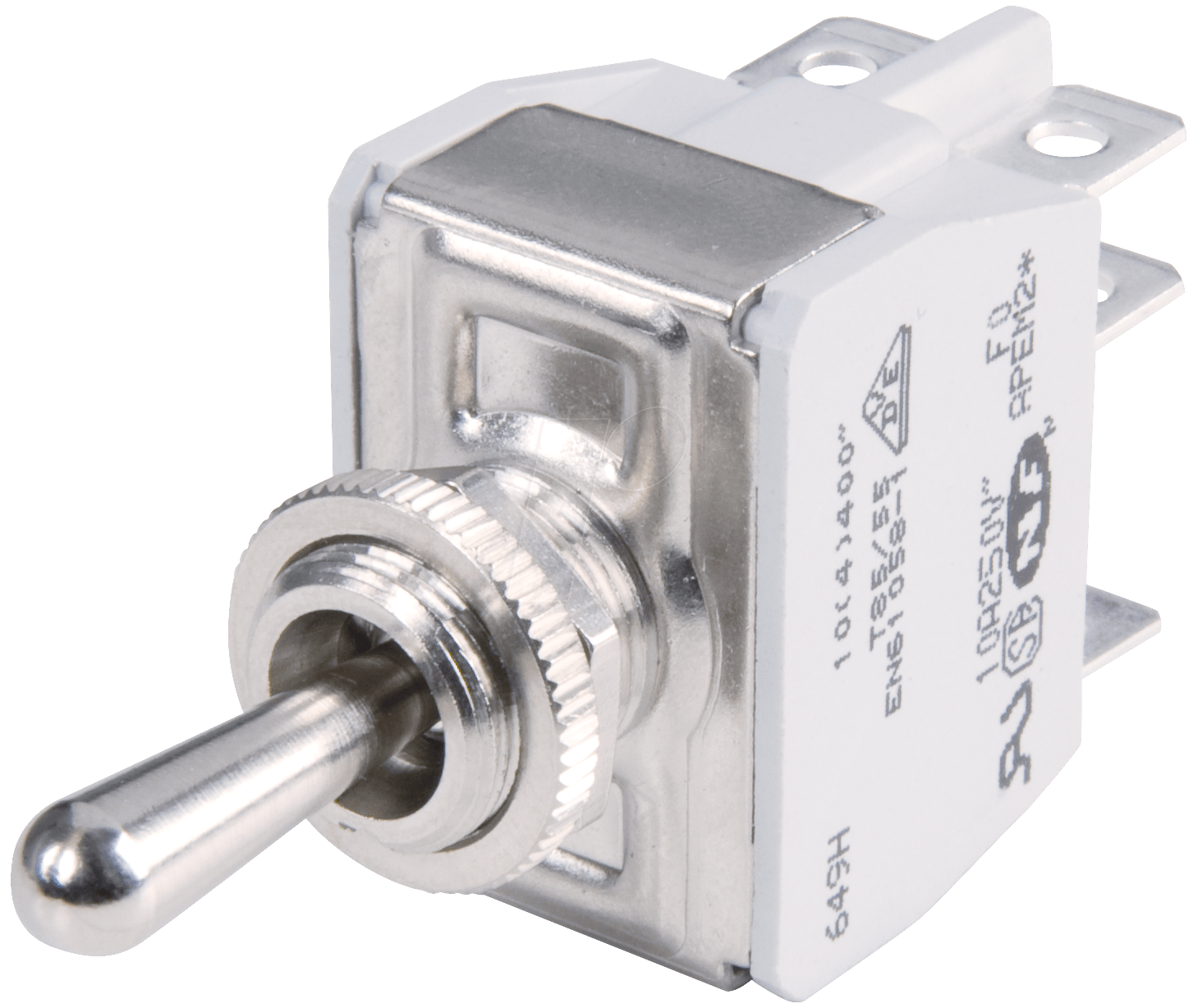

Präzise Steuerung für anspruchsvolle Anwendungen: Der HS 649 H2 Hebelschalter
Der HS 649 H2 Hebelschalter mit der Konfiguration 2x Ein-Aus-Ein löst das Problem der zuverlässigen und sicheren Schaltung von zwei unabhängigen Stromkreisen in industriellen, gewerblichen und anspruchsvollen Heimanwendungen. Er richtet sich an Elektrotechniker, Anlagenbauer, Wartungspersonal und ambitionierte Heimwerker, die eine robuste und langlebige Schalterlösung für mittlere Lasten benötigen und dabei Wert auf präzise Funktionalität und Sicherheit legen. Im Gegensatz zu einfacheren Schaltern bietet dieser Hebelschalter eine definierte Mittelstellung und ermöglicht so eine klare Trennung oder Umschaltung von Systemen.
Unübertroffene Zuverlässigkeit und Leistung
Der HS 649 H2 Hebelschalter übertrifft Standardlösungen durch seine konstruktive Robustheit und die spezifizierte elektrische Belastbarkeit. Mit einem Nennstrom von 10 Ampere und einer maximalen Spannung von 400 Volt AC ist dieser Schalter für eine Vielzahl von Anwendungen geeignet, bei denen herkömmliche Schalter an ihre Grenzen stoßen würden. Die 2x Ein-Aus-Ein Konfiguration ermöglicht die simultane oder sequentielle Steuerung zweier separater Strompfade, was ihn zu einer idealen Wahl für komplexe Schaltsysteme macht.
Spezifische Vorteile des HS 649 H2 Hebelschalters
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Beständigkeit gegenüber mechanischer Beanspruchung und Umwelteinflüssen im industriellen Umfeld.
- Hohe Schaltleistung: Die Fähigkeit, Ströme bis 10(4)A bei 400VAC sicher zu schalten, gewährleistet den Einsatz in anspruchsvollen Stromkreisen. Die Angabe 10(4)A impliziert eine Dauerbelastbarkeit von 10A und eine Kurzzeitbelastbarkeit von 4A, was auf eine ausgeklügelte thermische Entkopplung oder spezielle Kontaktmaterialien hinweist, die die Wärmeableitung optimieren und Überlastsituationen sicherer handhaben.
- Klare Schaltzustände: Die 2x Ein-Aus-Ein Konfiguration mit drei Positionen (Ein, Aus, Ein) bietet eine intuitive und sichere Bedienung zur Steuerung zweier unabhängiger Stromkreise. Dies ermöglicht nicht nur das Ein- und Ausschalten, sondern auch die gezielte Auswahl zwischen zwei Betriebsmodi oder Quellen.
- Vielseitige Einsatzmöglichkeiten: Ideal für die Steuerung von Motoren, Pumpen, Beleuchtungssystemen, Heizungen und anderen elektrischen Verbrauchern, die eine präzise Schaltung erfordern.
- Sicherheit durch Isolierung: Hochwertige Isoliermaterialien und ein durchdachtes Design gewährleisten maximale elektrische Sicherheit für den Anwender.
- Einfache Montage: Standardisierte Anschlussklemmen und eine kompakte Bauform erleichtern die Integration in bestehende Schaltschränke und Systeme.
Technische Spezifikationen und Materialität
Die Leistungsfähigkeit und Langlebigkeit des HS 649 H2 Hebelschalters wird durch sorgfältig ausgewählte Materialien und eine präzise Fertigung gewährleistet. Das Gehäuse besteht in der Regel aus schlagfestem und flammhemmendem Thermoplast, welches eine hohe mechanische Stabilität und Sicherheit im Brandfall bietet. Die Kontakte sind aus einer Kupferlegierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit aufweist, um einen geringen Übergangswiderstand über die gesamte Lebensdauer des Schalters hinweg zu garantieren. Die mechanischen Teile sind auf eine hohe Zyklenzahl ausgelegt, um auch bei häufigem Schalten eine zuverlässige Funktion zu gewährleisten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | HS 649 H2 |
| Schaltertyp | Hebelschalter |
| Anzahl der Schaltkreise | 2x Ein-Aus-Ein (Umschalter mit Mittelstellung) |
| Nennstrom | 10 Ampere (Dauerlast) |
| Kurzzeitstrombelastbarkeit | 4 Ampere (impliziert durch 10(4)A Angabe) |
| Nennspannung | 400 Volt Wechselstrom (AC) |
| Schutzart (typisch für diese Klasse) | IP20 (bei montiertem Schalter, Schutz gegen feste Fremdkörper > 12,5 mm) |
| Anschlussklemmen | Schraubklemmen für sichere und feste Verbindungen |
| Betätigungshebel | Ergonomisch geformt für einfache und sichere Handhabung |
| Montageart | Einbau in Schalttafeln oder Schaltschränke (typisch für Frontplattenmontage) |
| Gehäusematerial | Hochwertiger, schlagfester und flammhemmender Thermoplast |
| Kontaktmaterial | Kupferlegierung mit geringem Übergangswiderstand |
| Lebensdauer (mechanisch/elektrisch) | Ausgelegt für eine hohe Anzahl von Schaltspielen, typischerweise > 100.000 Zyklen für elektrische Lebensdauer unter Nennlast |
Anwendungsbereiche und Integration
Der HS 649 H2 Hebelschalter findet seinen Einsatz in einer Vielzahl von Szenarien, die eine zuverlässige und präzise elektrische Steuerung erfordern. In der industriellen Automatisierung wird er häufig zur Steuerung von Maschinen, Förderbändern oder einzelnen Prozessmodulen verwendet, wo eine klare Unterscheidung zwischen verschiedenen Betriebsarten oder das manuelle Eingreifen notwendig ist. Anlagenbauer schätzen die einfache Integration in Standard-Schaltschränke und die Möglichkeit, komplexe Steuerungslogiken mit nur einem Bauteil umzusetzen. Im Bereich der Gebäudetechnik kann der Schalter zur Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK) eingesetzt werden, um beispielsweise zwischen verschiedenen Betriebsmodi (Heizen/Kühlen) zu wählen oder die Lüftergeschwindigkeit zu regeln. Auch für die Steuerung von Industriestromversorgungen oder die Notabschaltung von Systemen ist er aufgrund seiner Robustheit und klaren Schaltfunktion eine ausgezeichnete Wahl.
Häufig gestellte Fragen zu HS 649 H2 – Hebelschalter, 10(4)A-400VAC, 2x Ein-Aus-Ein
Was bedeutet die Angabe 10(4)A bei diesem Hebelschalter?
Die Angabe 10(4)A spezifiziert die Strombelastbarkeit des Schalters. Die erste Zahl (10A) gibt den Nennstrom an, den der Schalter dauerhaft führen kann, ohne Schaden zu nehmen. Die Zahl in Klammern (4A) gibt eine zulässige Kurzzeitstrombelastbarkeit an. Dies bedeutet, dass der Schalter kurzzeitig höhere Ströme aushalten kann, beispielsweise beim Anlaufen von Motoren, bevor er in seinen Normalbetrieb mit 10A zurückkehrt. Diese Spezifikation ist entscheidend für die Auslegung von Stromkreisen mit induktiven oder kapazitiven Lasten.
Für welche Art von Anwendungen ist der HS 649 H2 am besten geeignet?
Der HS 649 H2 ist ideal für Anwendungen, die eine zuverlässige und sichere Steuerung von zwei unabhängigen Stromkreisen erfordern. Dazu gehören industrielle Maschinensteuerungen, Anlagenautomatisierung, Gebäudetechnik (z.B. HLK-Systeme), Steuerungen für Pumpen und Motoren sowie allgemeine elektrische Installationen, bei denen eine präzise Umschaltung zwischen Betriebsarten oder Quellen notwendig ist. Seine Belastbarkeit und robuste Bauweise machen ihn auch für anspruchsvolle Umgebungen geeignet.
Wie unterscheidet sich ein Ein-Aus-Ein Schalter von einem einfachen Ein-Aus-Schalter?
Ein einfacher Ein-Aus-Schalter hat zwei Zustände: entweder ist der Stromkreis geschlossen (Ein) oder offen (Aus). Ein Ein-Aus-Ein Schalter, wie der HS 649 H2 mit der Konfiguration 2x Ein-Aus-Ein, hat typischerweise drei Positionen: eine linke Position (Ein), eine mittlere Position (Aus) und eine rechte Position (Ein). Dies ermöglicht die Steuerung von zwei unabhängigen Stromkreisen. Die mittlere Position dient dabei als sichere Trennstellung. Jeder der beiden Ein-Zustände schaltet einen separaten Kontaktkreis.
Kann der HS 649 H2 auch für Gleichstrom (DC) Anwendungen verwendet werden?
Die Spezifikation 400VAC weist klar auf Wechselstrom (AC) Anwendungen hin. Die Lichtbogenlöschung und das Schaltverhalten sind für Wechselstrom optimiert. Für Gleichstrom (DC) Anwendungen gelten andere Kriterien hinsichtlich der Lichtbogenbildung und -löschung. Auch wenn ein Schalter unter Umständen für niedrige DC-Spannungen und Ströme verwendet werden kann, ist die angegebene maximale Spannung und Nennstrom für AC-Betrieb ausgelegt. Für DC-Anwendungen sollten spezifisch für DC ausgelegte Schalter verwendet werden.
Welchen Durchmesser muss die Aussparung für die Montage haben?
Die genauen Montageabmessungen hängen vom spezifischen Einbaukragen und der Befestigungsart ab. Typischerweise haben Hebelschalter dieser Klasse einen Standard-Einbauausschnitt für Frontplattenmontage, der oft im Bereich von 22,5 mm bis 30,5 mm Durchmesser liegt, abhängig vom Hersteller und der genauen Ausführung des Montageringes. Für exakte Maße konsultieren Sie bitte das technische Datenblatt des Herstellers oder die Montageanleitung, die separat erhältlich ist.
Wie viele Anschlüsse hat der HS 649 H2 Hebelschalter?
Die Konfiguration 2x Ein-Aus-Ein impliziert, dass jeder der beiden unabhängigen Schaltkreise über eigene Anschlüsse verfügt. Da es sich um einen Umschalter mit drei Positionen für zwei getrennte Kreise handelt, hat jeder Kreis in der Regel einen gemeinsamen Anschluss (oft als Eingang oder „Pole“) und zwei Ausgangsanschlüsse für die beiden „Ein“-Positionen. Für die 2x Ein-Aus-Ein Konfiguration benötigt man somit insgesamt 2 x 3 = 6 Anschlüsse (zwei gemeinsame Eingänge und je zwei Ausgänge pro Umschaltkreis).
