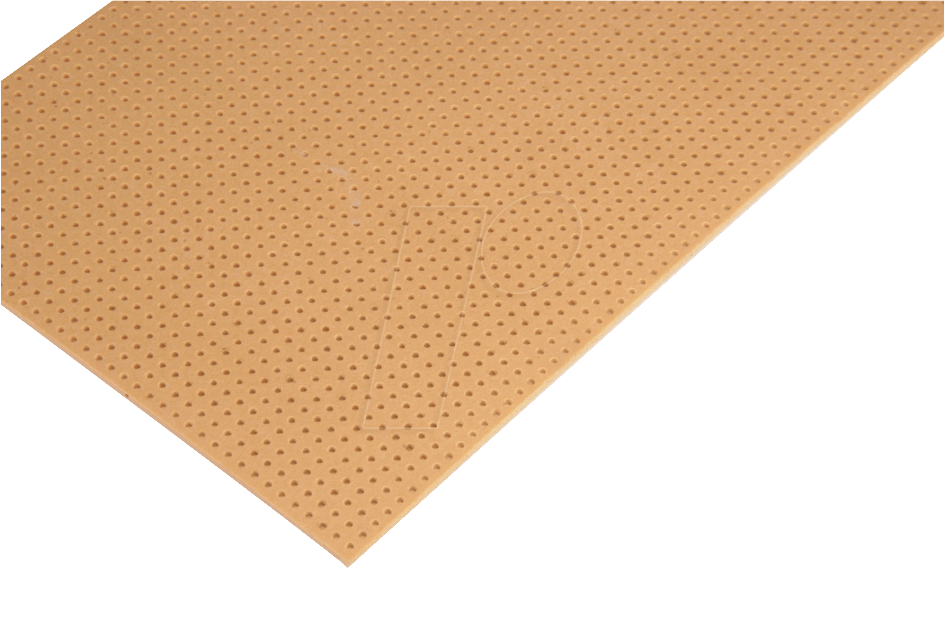

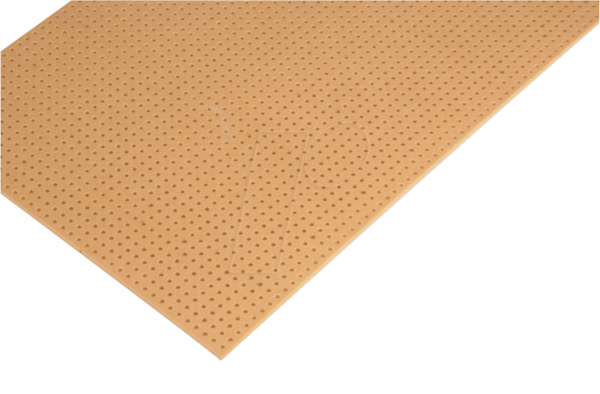

Entdecken Sie die HPR 500X100: Ihre ideale Basis für präzise Elektronikentwicklung
Für alle ambitionierten Hobbyisten, versierten Ingenieure und professionellen Entwickler, die Wert auf Stabilität, Langlebigkeit und eine saubere Arbeitsgrundlage legen, ist die HPR 500X100 Lochrasterplatine die optimale Lösung. Sie bietet die perfekte, unbeschichtete Oberfläche, um eigene Schaltungen zuverlässig aufzubauen und experimentelle Prototypen sicher zu realisieren, ohne Kompromisse bei der Qualität eingehen zu müssen.
Maximale Flexibilität für Ihre Projekte: Das HPR 500X100
Die HPR 500X100 Lochrasterplatine, gefertigt aus hochwertigem Hartpapier und bewusst unbeschichtet gehalten, stellt die überlegene Wahl gegenüber einfacheren Alternativen dar. Ihre großzügigen Abmessungen von 500x100mm eröffnen eine Fülle von Möglichkeiten für komplexe Schaltungen und aufwendige Projekte. Die unbeschichtete Oberfläche garantiert eine exzellente Lötbarkeit und eine optimale Haftung von leitenden Materialien, was für die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Konstruktionen unerlässlich ist. Die Robustheit des Hartpapier-Materials sorgt für eine hohe mechanische Stabilität, die auch bei intensiver Nutzung Bestand hat.
Herausragende Eigenschaften der HPR 500X100 Lochrasterplatine
- Präzise Lochung: Die exakt definierten Löcher im Standardraster ermöglichen ein einfaches und sicheres Bestücken mit allen gängigen bedrahteten elektronischen Bauteilen.
- Unbeschichtete Hartpapierbasis: Bietet eine optimale Oberfläche für direkte Lötverbindungen und eine einfache Bearbeitung, ideal für individuelle Anpassungen und spezielle Verkabelungen.
- Großzügige Abmessungen (500x100mm): Bietet ausreichend Platz für die Realisierung anspruchsvoller und komplexer Schaltungen, von einfachen Verstärkern bis hin zu Mikrocontroller-basierten Systemen.
- Hohe mechanische Stabilität: Das Hartpapier-Material gewährleistet eine robuste und verwindungssteife Basis für Ihre Projekte, die auch bei mechanischer Belastung ihre Form behält.
- Gute elektrische Isolationseigenschaften: Das Hartpapier bietet eine zuverlässige elektrische Trennung zwischen den einzelnen Leiterbahnen und Bauteilen.
- Kosteneffiziente Lösung: Ermöglicht die Entwicklung von Prototypen und Kleinserien zu einem attraktiven Preis-Leistungs-Verhältnis, ohne Abstriche bei der Qualität.
- Vielseitige Einsatzmöglichkeiten: Von der Lehre und Ausbildung über den Amateurfunk bis hin zur industriellen Prototypenentwicklung – diese Platine ist einsetzbar für ein breites Spektrum an Anwendungen.
Technische Spezifikationen und Materialdetails
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Lochrasterplatine |
| Modellbezeichnung | HPR 500X100 |
| Material | Hartpapier (Phenolharzgetränktes Gewebe) |
| Oberfläche | Unbeschichtet |
| Abmessungen (L x B) | 500 mm x 100 mm |
| Lochraster | Standardraster (typischerweise 2,54 mm) |
| Lochdurchmesser | Ausgelegt für gängige bedrahtete Bauteile (typischerweise 0,8 mm – 1,0 mm) |
| Farbe | Naturbraun (typisch für Hartpapier) |
| Lötbarkeit | Sehr gut, direkte Lötbarkeit auf dem Kupfer oder der Grundplatte nach Montage |
| Bearbeitbarkeit | Gut, kann zugeschnitten, gebohrt und gefräst werden |
| Elektrische Isolation | Hohe Durchschlagsfestigkeit und geringe Feuchtigkeitsaufnahme durch Hartpapier-Basis |
| Mechanische Festigkeit | Gut, bietet eine stabile Basis für Bauteile und Verbindungen |
| Temperaturbeständigkeit | Geeignet für typische Löttemperaturen und Betriebstemperaturen elektronischer Schaltungen |
| Einsatzgebiete | Prototypenentwicklung, Hobbyprojekte, Lernzwecke, Kleinserienfertigung, Reparaturen |
Konstruktion und Materialvorteile von Hartpapier
Die HPR 500X100 Lochrasterplatine basiert auf einem hochwertigen Hartpapier, einem Verbundwerkstoff, der aus mehreren Lagen speziellem Papier besteht, das mit Phenolharz getränkt und unter Hitze und Druck verpresst wird. Dieses Verfahren verleiht dem Material eine bemerkenswerte Steifigkeit und Dimensionsstabilität, was für den Aufbau elektronischer Schaltungen von entscheidender Bedeutung ist. Im Gegensatz zu Leiterplatten mit eingeätzten Kupferbahnen bietet die unbeschichtete Hartpapierbasis maximale Freiheit bei der Gestaltung individueller Verbindungen. Dies ermöglicht es Entwicklern, präzise Leiterbahnen direkt auf die Platine zu löten oder durch geschickte Verkabelung mit Drähten komplexe Topologien zu realisieren. Die natürliche Farbe des Hartpapiers, typischerweise ein warmes Braun, ist nicht nur ästhetisch ansprechend, sondern auch ein Indikator für die Qualität des verwendeten Harzes und Papiers. Die elektrische Isolationseigenschaft von Hartpapier ist exzellent und gewährleistet, dass benachbarte Leiterbahnen oder Bauteile zuverlässig voneinander getrennt bleiben, selbst unter erhöhter Spannung. Zudem ist Hartpapier relativ unempfindlich gegenüber Feuchtigkeit, was zur Langlebigkeit der Schaltung beiträgt.
Optimale Lötbarkeit und Bearbeitung
Die Entscheidung für eine unbeschichtete Hartpapier-Lochrasterplatine wie die HPR 500X100 ermöglicht eine herausragende Lötbarkeit. Ohne eine darüberliegende Kupferschicht kann das Lot direkt mit dem Grundmaterial oder den angebrachten Leitern verbunden werden. Dies ist besonders vorteilhaft, wenn spezielle Lötverfahren oder sehr feine Verbindungen erforderlich sind. Die Löcher selbst sind präzise gefertigt und weisen einen Durchmesser auf, der perfekt auf die Aufnahme gängiger bedrahteter elektronischer Bauteile abgestimmt ist. Der Standardrasterabstand von 2,54 mm ist ein universelles Maß, das die Kompatibilität mit einer breiten Palette von Komponenten sicherstellt. Die Bearbeitbarkeit des Hartpapiers ist ebenfalls ein wesentlicher Vorteil. Die Platine kann leicht mit einer feinen Säge oder einem Bastelmesser auf die benötigte Größe zugeschnitten werden. Auch das Bohren zusätzlicher Löcher oder das Fräsen von Ausschnitten zur Anpassung an spezifische Gehäuse ist problemlos möglich. Diese Anpassungsfähigkeit macht die HPR 500X100 zu einem extrem flexiblen Bauteil für jeden Entwicklungs- oder Reparaturprozess.
Anwendungsbereiche der HPR 500X100 für professionelle Ergebnisse
Die HPR 500X100 Lochrasterplatine ist weit mehr als nur ein Stück Material; sie ist die Grundlage für erfolgreiche Elektronikprojekte. In der akademischen Welt und im Bildungswesen dient sie als ideales Werkzeug, um Studenten die Grundlagen des Schaltungsdesigns und der Löttechnik näherzubringen. Ihre robuste Natur verzeiht kleinere Fehler, während die klare Struktur das Verständnis erleichtert. Für den ambitionierten Elektronik-Hobbyisten eröffnet die HPR 500X100 die Tür zur Realisierung komplexer Projekte, die über einfache Schaltkreise hinausgehen. Ob es sich um die Entwicklung eines eigenen Audioverstärkers, die Steuerung von Motoren oder die Implementierung von Sensoren handelt, diese Platine bietet die nötige Fläche und Stabilität. Im professionellen Umfeld, insbesondere in der Prototypenentwicklung und bei Kleinserien, ist die HPR 500X100 eine kosteneffiziente und zuverlässige Wahl. Sie ermöglicht schnelle Iterationen und Anpassungen, ohne die hohen Kosten einer individuell gefertigten Leiterplatte. Auch für Reparaturen an bestehenden Geräten, bei denen eine originale Platine nicht mehr erhältlich ist, bietet die HPR 500X100 eine ausgezeichnete Möglichkeit, eine funktionierende Lösung zu rekonstruieren.
FAQ – Häufig gestellte Fragen zu HPR 500X100 – Lochrasterplatine, Hartpapier (unbeschichtet), 500x100mm
Was bedeutet „unbeschichtet“ im Zusammenhang mit dieser Lochrasterplatine?
Unbeschichtet bedeutet, dass auf der Oberfläche der Platine keine eingeätzten oder aufgebrachten Kupferspuren vorhanden sind. Die Oberfläche ist das reine Hartpapier-Material, was eine maximale Flexibilität bei der Verdrahtung und Lötung durch den Anwender ermöglicht.
Ist diese Platine für hochfrequente Anwendungen geeignet?
Für viele Standard- und niederfrequente Anwendungen ist diese Platine gut geeignet. Für extrem hohe Frequenzen (MHz-Bereich und darüber) sind spezielle Leiterplattenmaterialien mit definierten dielektrischen Eigenschaften und aufwendigerer Leiterbahnführung empfehlenswerter, aber für allgemeine Zwecke und viele Hobby-Projekte ist sie hervorragend.
Wie werden Leiterbahnen auf einer unbeschichteten Platine erstellt?
Leiterbahnen können auf verschiedene Weisen erstellt werden: Durch direktheit Löten von Kupferdraht oder speziellen Leiterbahn-Kabeln zwischen den Bauteilen, durch das Anbringen von leitfähigem Klebeband oder durch das Aufmalen mit leitfähiger Farbe (für sehr einfache Verbindungen).
Ist die HPR 500X100 für das Aufstecken von IC-Sockeln geeignet?
Ja, die HPR 500X100 ist sehr gut für das Aufstecken von IC-Sockeln geeignet. Der Standardrasterabstand und die Größe der Löcher ermöglichen eine sichere und stabile Montage von DIP-Sockeln und anderen gängigen Bauteilen.
Kann ich die Platine einfach zuschneiden?
Absolut. Hartpapier lässt sich gut mit einer feinen Säge, einem scharfen Messer oder einer kleinen Stichsäge auf die gewünschte Größe zuschneiden. Achten Sie auf saubere Schnitte, um die Integrität des Materials nicht zu beeinträchtigen.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Sie können nahezu alle gängigen bedrahteten elektronischen Bauteile montieren, wie Widerstände, Kondensatoren, Transistoren, Dioden, integrierte Schaltkreise (ICs) in DIP-Gehäusen, Relais, Buchsen und Stecker. Auch größere Bauteile finden dank der großzügigen Fläche Platz.
Wie unterscheidet sich diese Platine von einer Universalplatine mit vielen Kupferpads?
Eine Universalplatine mit Kupferpads hat bereits vorgeformte Lötflächen, was die Verdrahtung vereinfacht, aber die Flexibilität einschränkt. Die unbeschichtete Hartpapier-Platine bietet maximale Freiheit bei der Gestaltung der Verdrahtung von Grund auf, ideal für sehr spezifische oder komplexe Schaltungen, bei denen keine Standardanordnung passt.
