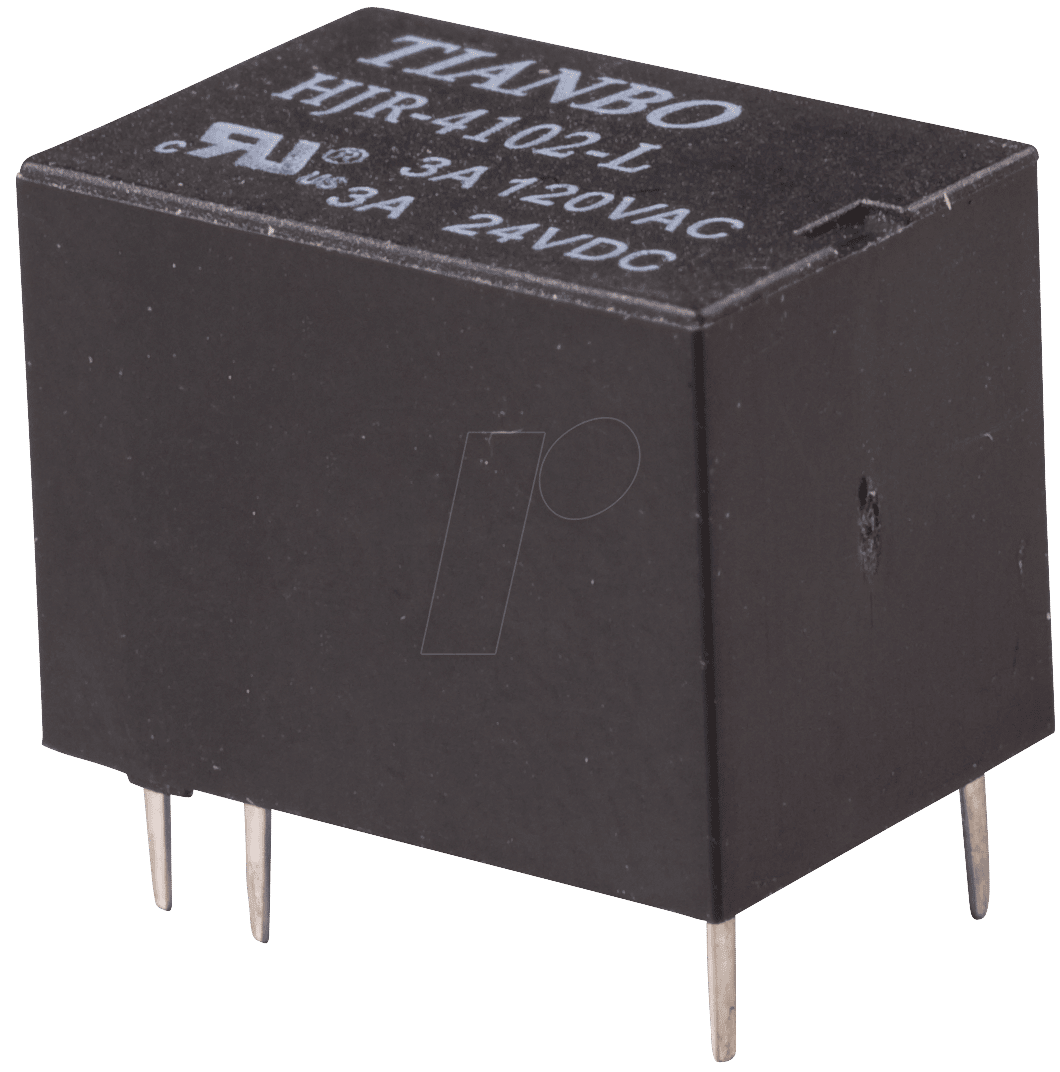

HJR-4102-L 5V – Präzisionsschaltung für Ihre Elektronikprojekte
Für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und platzsparende Lösung zur Signalverarbeitung und Steuerung benötigen, ist das HJR-4102-L 5V – DIL-Miniaturrelais HJR-4102 5V, 1 Wechsler 5A die ideale Wahl. Dieses hochintegrierte Bauteil ermöglicht die sichere Trennung von Steuer- und Lastkreisen und ist perfekt für Anwendungen geeignet, bei denen Zuverlässigkeit und geringer Platzbedarf im Vordergrund stehen.
Warum das HJR-4102-L 5V die überlegene Wahl ist
Im Vergleich zu herkömmlichen elektromechanischen Relais oder Solid-State-Relais bietet das HJR-4102-L 5V eine optimale Balance aus Schaltleistung, Energieeffizienz und physischer Kompaktheit. Seine bewährte Konstruktion und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und konstante Performance, selbst unter anspruchsvollen Betriebsbedingungen. Die Einzelkanal-Schaltfunktion mit einem Wechsler ermöglicht eine präzise Steuerung eines einzelnen Stromkreises, was es zu einem vielseitigen Bestandteil für eine breite Palette von elektronischen Schaltungen macht.
Technische Überlegenheit und Konstruktion
Das HJR-4102-L 5V zeichnet sich durch seine robuste Konstruktion und die Verwendung hochwertiger Materialien aus, die für eine herausragende Zuverlässigkeit sorgen. Die DIL-Bauform (Dual In-line Package) ermöglicht eine einfache Integration in Standard-Leiterplattenlayouts und erfordert nur minimale Montagefläche. Die interne Mechanik ist auf Langlebigkeit ausgelegt, um Tausende von Schaltzyklen problemlos zu bewältigen.
- Kompakte Bauform: Ideal für platzbeschränkte Anwendungen auf Leiterplatten.
- Hohe Schaltleistung: Bewältigt Lasten bis zu 5A, was eine breite Palette von Anwendungen abdeckt.
- Energieeffizienz: Geringer Stromverbrauch im gespulten Zustand schont die Energiequelle.
- Zuverlässige Schaltkontakte: Gewährleistet sichere und stabile Verbindungen.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
Umfassende Anwendungsbereiche
Die Vielseitigkeit des HJR-4102-L 5V ermöglicht seinen Einsatz in einer Vielzahl von Elektronikprojekten und Industriesystemen:
- Industrielle Automatisierung: Steuerung von Motoren, Ventilen, Beleuchtung und Heizsystemen in Produktionsanlagen.
- Signalverarbeitung: Sichere Trennung von Steuer- und Lastkreisen in Mess- und Regelungstechnik.
- Verbraucherelektronik: Einsatz in Haushaltsgeräten, Sicherheitssystemen und Kommunikationsgeräten.
- Prototyping und Hobby-Elektronik: Eine zuverlässige Komponente für Entwicklungsboards und komplexe Bastelprojekte.
- Automobilindustrie: Schaltfunktionen in Bordelektronik und Zusatzgeräten.
Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | HJR-4102-L |
| Spulenspannung | 5V DC |
| Schaltkontaktkonfiguration | 1 Wechsler (SPDT – Single Pole Double Throw) |
| Maximaler Schaltstrom | 5A |
| Gehäusebauform | DIL (Dual In-line Package) |
| Isolationsspannung (Spule-Kontakt) | Typischerweise im Bereich von 1000V AC bis 2000V AC, abhängig von genauen Spezifikationen und Normen für Miniaturrelais. Dies gewährleistet eine sichere Trennung zwischen Steuer- und Lastkreis. |
| Umgebungstemperatur (Betrieb) | Die Einsatztemperatur liegt üblicherweise zwischen -40°C und +85°C, was eine hohe Zuverlässigkeit in verschiedenen Klimazonen sicherstellt. |
| Mechanische Lebensdauer | Die mechanische Lebensdauer übersteigt in der Regel 10 Millionen Schaltspiele, was eine exzellente Langzeitstabilität garantiert. |
| Elektrische Lebensdauer (bei Nennlast) | Bei einer Last von 5A kann die elektrische Lebensdauer im Bereich von 100.000 bis 500.000 Schaltspielen liegen, abhängig von der Art der geschalteten Last (ohmsche, induktive etc.). |
| Kontaktmaterial | Hochwertige Kontaktmaterialien wie Silber-Nickel (AgNi) oder Silber-Cadmiumoxid (AgCdO) werden häufig verwendet, um gute Leitfähigkeit und Beständigkeit gegen Lichtbögen zu gewährleisten. |
| Schutzart | Standardmäßig oft unverkapselt oder teilverkapselt, für spezielle Anwendungen gibt es auch vollverkapselte Varianten, die zusätzlichen Schutz gegen Staub und Feuchtigkeit bieten. |
Vorteile des HJR-4102-L 5V im Überblick
Die Wahl des HJR-4102-L 5V Miniaturrelais bringt spezifische Vorteile mit sich, die es von anderen Schaltkomponenten abheben:
- Präzise Schaltung: Ermöglicht die exakte Steuerung von Leistungskreisen mit einem einzigen Wechsler.
- Hohe Schaltgeschwindigkeit: Reagiert schnell auf Steuersignale, entscheidend für dynamische Anwendungen.
- Galvanische Trennung: Bietet eine elektrische Trennung zwischen Steuer- und Lastkreis, was die Sicherheit erhöht und empfindliche Bauteile schützt.
- Geringe Steuerleistung: Benötigt nur 5V DC, was die Integration in mikrocontrollerbasierte Systeme erleichtert und Energie spart.
- Bewährte Technologie: Elektromechanische Relais sind eine ausgereifte und verlässliche Technologie mit gut verstandenen Charakteristiken.
- Kosteneffizienz: Bietet eine kostengünstige Lösung für Schaltanforderungen bis 5A.
Einsatzoptimierung und Installation
Für eine optimale Leistung und Langlebigkeit des HJR-4102-L 5V Miniaturrelais sind einige Installationshinweise zu beachten. Achten Sie auf eine korrekte Bestückung auf der Leiterplatte, um eine ausreichende Luftzirkulation zu gewährleisten, besonders bei höheren Schaltströmen. Vermeiden Sie die Exposition gegenüber extremen Temperaturen, Feuchtigkeit oder aggressiven chemischen Umgebungen, sofern das Relais nicht explizit dafür ausgelegt ist. Die Lötanschlüsse sollten sorgfältig und gemäß den Standards der Leiterplattenbestückung ausgeführt werden, um kalte Lötstellen oder Brücken zu vermeiden, die die Zuverlässigkeit beeinträchtigen könnten.
Das Zusammenspiel von Steuerung und Last
Das HJR-4102-L 5V fungiert als eine Art elektromechanischer Schalter, der durch eine niedrige Gleichspannung an seiner Spule aktiviert wird. Diese geringe Spannung steuert einen internen Magneten, der wiederum einen beweglichen Kontaktarm gegen einen festen Kontakt zieht oder löst. Der Wechsler (SPDT) bietet drei Anschlusspins: einen gemeinsamen Anschluss (COM), einen normalerweise offenen Anschluss (NO) und einen normalerweise geschlossenen Anschluss (NC). Je nachdem, ob die Spule mit Strom versorgt wird oder nicht, wird der COM-Anschluss entweder mit dem NO- oder dem NC-Anschluss verbunden. Dies ermöglicht das Schließen oder Öffnen eines Stromkreises, der deutlich höhere Spannungen und Ströme führen kann, als die Steuerungsseite des Relais bewältigen könnte.
Zuverlässigkeit und Lebensdauer
Die Zuverlässigkeit von HJR-4102-L 5V Miniaturrelais basiert auf der robusten Konstruktion und der Qualität der verbauten Komponenten. Die mechanische Langlebigkeit, oft im Bereich von mehreren Millionen Schaltspielen, und die elektrische Lebensdauer bei Nennlast sind entscheidende Faktoren für den Langzeiteinsatz. Bei der Auswahl des Relais für eine spezifische Anwendung ist es ratsam, die zu schaltende Last zu analysieren. Induktive oder kapazitive Lasten können zu Spannungsspitzen oder Lichtbögen führen, die die Lebensdauer des Relais verkürzen können. Der Einsatz von Schutzschaltungen wie Freilaufdioden bei Spulen oder Snubber-Schaltungen bei kapazitiven Lasten kann die Lebensdauer des Relais signifikant erhöhen. Die spezifischen Nennwerte und Lebensdauerangaben des Herstellers sind stets zu konsultieren, um eine optimale Auswahl zu treffen.
FAQ – Häufig gestellte Fragen zu HJR-4102-L 5V – DIL-Miniaturrelais HJR-4102 5V, 1 Wechsler 5A
Was bedeutet „1 Wechsler“ bei diesem Relais?
Ein „1 Wechsler“ oder SPDT (Single Pole Double Throw) bedeutet, dass das Relais über einen gemeinsamen Kontakt (COM) verfügt, der entweder mit einem normalerweise offenen Kontakt (NO) oder einem normalerweise geschlossenen Kontakt (NC) verbunden werden kann. Dies ermöglicht die Steuerung eines Stromkreises, der entweder geöffnet oder geschlossen werden kann.
Welche maximale Last kann dieses Relais schalten?
Das HJR-4102-L 5V Miniaturrelais ist für eine maximale Schaltlast von 5 Ampere (5A) ausgelegt. Es ist wichtig, diese Grenze nicht zu überschreiten, um eine Beschädigung des Relais zu vermeiden und seine Lebensdauer zu gewährleisten.
Ist das Relais für den Einsatz in wechselnden Umgebungen geeignet?
Die Standardausführung von Miniaturrelais wie dem HJR-4102-L 5V ist für typische Betriebstemperaturen von etwa -40°C bis +85°C ausgelegt. Für extreme Umgebungsbedingungen wie hohe Luftfeuchtigkeit oder staubige Umgebungen sollten spezifisch geschützte Varianten in Betracht gezogen werden, falls verfügbar.
Wie wird das Relais auf einer Leiterplatte montiert?
Das HJR-4102-L 5V verfügt über eine DIL-Bauform (Dual In-line Package), was bedeutet, dass es mit seinen beiden Reihen von Pins direkt in standardmäßige Lötlöcher auf einer Leiterplatte gesteckt und verlötet wird.
Was ist die typische Lebensdauer eines solchen Relais?
Die mechanische Lebensdauer eines HJR-4102-L 5V Relais übersteigt üblicherweise 10 Millionen Schaltspiele. Die elektrische Lebensdauer bei Nennlast von 5A kann je nach Schaltcharakteristik der Last (ohmsche, induktive etc.) zwischen 100.000 und 500.000 Schaltspielen liegen.
Kann das Relais mit Gleich- und Wechselspannung betrieben werden?
Die Spule des HJR-4102-L 5V ist für eine Gleichspannung von 5V DC (Direct Current) ausgelegt. Es ist nicht dafür vorgesehen, mit Wechselspannung (AC) betrieben zu werden. Die Kontakte selbst können sowohl Gleich- als auch Wechselströme schalten, solange die jeweiligen Spannungs- und Stromgrenzen des Relais eingehalten werden.
Welche Schutzmaßnahmen sind bei der Verwendung des Relais ratsam?
Bei Schalten von induktiven Lasten (z.B. Motoren, Spulen) wird die Verwendung einer Freilaufdiode parallel zur Last empfohlen, um Spannungsspitzen beim Abschalten abzuleiten und das Relais zu schützen. Bei empfindlichen Schaltungen sollte die galvanische Trennung des Relais nicht unterschätzt werden.
