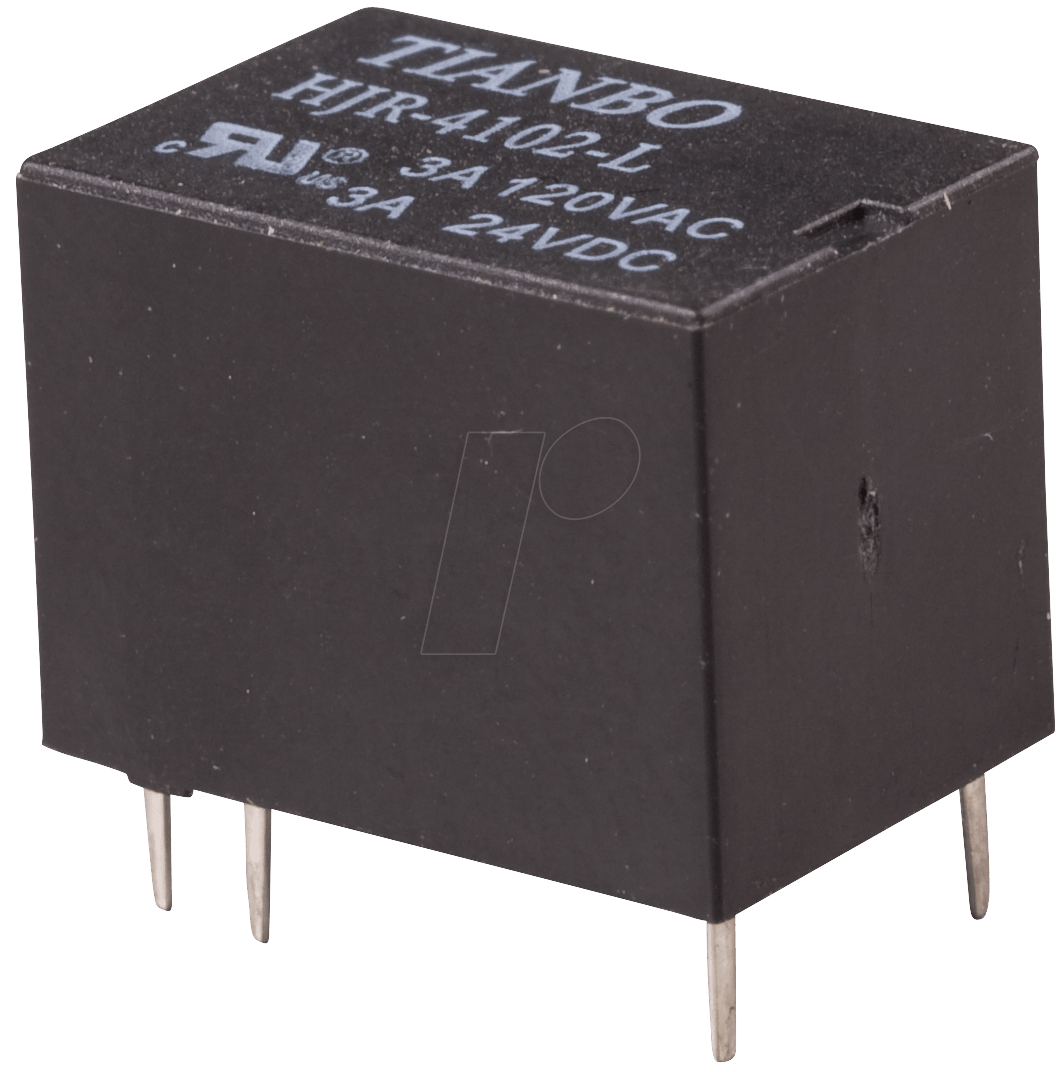

Zuverlässige Schalttechnik für Ihre Projekte: Das HJR-4102-L 12V DIL-Miniaturrelais
Sie benötigen eine robuste und präzise Lösung zur Steuerung elektrischer Schaltungen in Ihren Automatisierungs-, Steuerungs- oder Elektronikprojekten? Das HJR-4102-L 12V – DIL-Miniaturrelais mit einem Wechsler und einer Schaltlast von 5A ist die ideale Komponente, um zuverlässig Spannungen zu schalten und verschiedene Schaltzustände zu realisieren. Entwickelt für anspruchsvolle Anwendungen, bietet dieses Relais die nötige Stabilität und Langlebigkeit, die Profis und ambitionierte Bastler gleichermaßen benötigen.
Warum das HJR-4102-L 12V die überlegene Wahl ist
Im Vergleich zu einfachen Schaltern oder minderwertigen Relaislösungen zeichnet sich das HJR-4102-L 12V durch seine bewährte Technologie, seine kompakte Bauform im DIL-Gehäuse für einfache Platinenintegration und seine spezifisch ausgewählten Materialien aus, die eine hohe Lebensdauer und Betriebssicherheit gewährleisten. Die präzise Fertigung und die durchdachte Konstruktion minimieren Ausfallrisiken und garantieren eine konstante Leistung über tausende von Schaltzyklen hinweg. Dies macht es zu einer vertrauenswürdigen primären Schaltkomponente für eine Vielzahl von Anwendungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Das HJR-4102-L 12V – DIL-Miniaturrelais ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet:
- Industrielle Automatisierung: Steuerung von Maschinen, Förderbändern, Ventilen und Aktoren in Produktionsanlagen.
- Gebäudeautomatisierung: Schaltung von Beleuchtungssystemen, Heizungs- und Lüftungsanlagen, Rollläden und Sicherheitssystemen.
- Prototyping und Entwicklung: Zuverlässige Schaltlösungen für elektronische Prototypen und Testaufbauten.
- Kfz-Elektronik: Integration in Zusatzschaltungen, Scheinwerfersteuerungen oder Komfortfunktionen.
- Modellbau: Steuerung von Lichteffekten, Antrieben und Schaltungen in komplexen Modellen.
- Kleinere Leistungselektronik: Als Schnittstelle zwischen Mikrocontrollern und Verbrauchern mit einer Schaltleistung von bis zu 5A.
Technische Spezifikationen und Qualitätsmerkmale
Das HJR-4102-L 12V – DIL-Miniaturrelais vereint bewährte Technik mit hoher Zuverlässigkeit. Die Kernkomponenten sind auf Langlebigkeit und präzise Funktion ausgelegt. Das DIL-Gehäuse (Dual In-line Package) ermöglicht eine einfache und sichere Montage auf Leiterplatten mittels Durchsteckmontage (THT), was die Integration in bestehende oder neue Schaltungen vereinfacht. Die Spulenspannung von 12V DC macht es kompatibel mit einer Vielzahl von Niederspannungsstromversorgungen, die in vielen Elektronik- und Automatisierungsanwendungen üblich sind.
Konstruktion und Materialien für maximale Haltbarkeit
Die Qualität eines Relais zeigt sich in seiner Konstruktion und den verwendeten Materialien. Das HJR-4102-L 12V nutzt bewährte Kontaktmaterialien, die eine hohe Strombelastbarkeit und geringen Übergangswiderstand über die gesamte Lebensdauer hinweg gewährleisten. Die Spule ist präzise gewickelt, um eine effiziente und zuverlässige Ansteuerung zu ermöglichen. Das Gehäusematerial ist robust und schützt die internen Komponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit, was die Betriebssicherheit in verschiedenen Umgebungen erhöht.
Präzision und Schaltleistung
Mit einem Wechslerkontakt (SPDT – Single Pole Double Throw) bietet das Relais die Flexibilität, entweder einen Stromkreis zu öffnen oder zu schließen, oder zwischen zwei verschiedenen Stromkreisen umzuschalten. Die zulässige Schaltleistung von 5A bei 250VAC bzw. 30VDC ist ausreichend für die meisten typischen Anwendungen im Bereich der Steuerungs- und Automatisierungstechnik. Diese Leistungsgrenzen sind sorgfältig spezifiziert, um eine sichere und zuverlässige Schaltung ohne Überlastung der Kontakte zu gewährleisten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | HJR-4102-L 12V |
| Typ | DIL-Miniaturrelais |
| Anzahl Wechsler | 1 Wechsler (SPDT) |
| Max. Schaltstrom | 5A |
| Spulenspannung | 12V DC |
| Montageart | Durchsteckmontage (THT) im DIL-Gehäuse |
| Kontaktmaterial | Hochwertige Legierungen für Langlebigkeit und geringen Übergangswiderstand |
| Gehäuse | Robustes Kunststoffgehäuse zum Schutz der Schaltkomponenten |
| Elektrische Lebensdauer | Optimiert für tausende von Schaltzyklen unter Nennlast |
| Anwendungsbereiche | Automatisierung, Steuerungstechnik, Prototyping, Modellbau, Elektronikentwicklung |
Vorteile der DIL-Miniaturrelais-Bauform
Die Wahl eines Relais im DIL-Gehäuse, wie dem HJR-4102-L 12V, bietet entscheidende Vorteile für Entwickler und Anwender:
- Einfache Platinenintegration: Das Standard-DIL-Layout mit definierten Pin-Abständen ermöglicht eine einfache und fehlerfreie Bestückung auf Leiterplatten.
- Robuste mechanische Verbindung: Die Durchsteckmontage (THT) sorgt für eine mechanisch stabile Verbindung mit der Platine, was Vibrationen und mechanischer Belastung standhält.
- Standardisierte Sockel: Optional können DIL-Sockel verwendet werden, die einen einfachen Austausch des Relais ermöglichen, ohne die Lötstellen der Platine zu belasten.
- Kompakte Bauweise: Trotz der robusten Leistung ist das Relais kompakt und benötigt auf der Leiterplatte nur begrenzten Platz.
- Schutz vor Umwelteinflüssen: Das geschlossene DIL-Gehäuse bietet einen guten Schutz vor Staub, Schmutz und Spritzwasser.
FAQ – Häufig gestellte Fragen zu HJR-4102-L 12V – DIL-Miniaturrelais HJR-4102 12V, 1 Wechsler 5A
Kann ich das HJR-4102-L 12V Relais für eine Wechselspannung bis 250V verwenden?
Ja, das HJR-4102-L 12V Relais ist für eine maximale Schaltleistung von 5A bei 250V AC spezifiziert. Dies bedeutet, dass es sicher zur Schaltung von Wechselspannungen in diesem Bereich eingesetzt werden kann, solange die Stromgrenze von 5A nicht überschritten wird.
Welche Art von Schaltfunktion bietet das „1 Wechsler“ Merkmal?
Ein Wechsler (SPDT – Single Pole Double Throw) bedeutet, dass das Relais einen einzelnen gemeinsamen Anschluss hat, der entweder mit einem der beiden anderen Anschlüsse verbunden werden kann. Dies ermöglicht es Ihnen, entweder einen Stromkreis zu schließen oder zu öffnen, oder zwischen zwei unterschiedlichen Stromkreisen umzuschalten.
Ist die Spulenspannung von 12V DC universell einsetzbar?
Die Spulenspannung von 12V DC ist eine sehr gängige Spannung in der Elektronik und Automatisierungstechnik. Sie lässt sich problemlos mit vielen Standard-Netzteilen, Batterien oder der Ausgangsspannung von Mikrocontrollern (über entsprechende Treiberschaltungen) betreiben.
Wie hoch ist die erwartete Lebensdauer des HJR-4102-L 12V Relais?
Die elektrische Lebensdauer eines Relais hängt stark von den Betriebsbedingungen (Schaltfrequenz, Lastart, Spitzenströme etc.) ab. Das HJR-4102-L 12V ist jedoch für eine hohe Lebensdauer von vielen tausend oder sogar hunderttausend Schaltzyklen unter Nennlast ausgelegt. Präzise Angaben zur Lebensdauer unter spezifischen Bedingungen sind oft im detaillierten Datenblatt des Herstellers zu finden.
Ist das HJR-4102-L 12V Relais für hohe Schaltfrequenzen geeignet?
Miniaturrelais wie das HJR-4102-L 12V sind in der Regel für eine moderate Schaltfrequenz ausgelegt. Sehr hohe Schaltfrequenzen können zu einer erhöhten Abnutzung der Kontakte führen. Für Anwendungen, die sehr schnelle und häufige Schaltvorgänge erfordern, sind spezialisierte Relais oder Halbleiterlösungen (wie Solid-State-Relais) möglicherweise besser geeignet.
Kann ich das Relais direkt an einen Arduino oder Raspberry Pi anschließen?
Aufgrund der unterschiedlichen Spannungsniveaus und Stromstärken zwischen Mikrocontrollern wie Arduino oder Raspberry Pi und der Relaisspule, wird empfohlen, eine Treiberschaltung (z. B. mit einem Transistor oder einem speziellen Relais-Treiber-IC) zu verwenden, um das Relais sicher anzusteuern und den Mikrocontroller zu schützen.
Welche Abmessungen hat das DIL-Gehäuse des Relais?
Das DIL-Gehäuse hat in der Regel definierte Pin-Abstände von 2.54 mm (0.1 Zoll). Die genauen äußeren Abmessungen des Gehäuses variieren leicht je nach Hersteller und Modell, liegen aber typischerweise im Bereich von ca. 20 mm Länge und 10 mm Breite, mit einer Höhe von etwa 15 mm.
