HGTG 20N60B3D – Ihr Leistungstransistor für anspruchsvolle Schaltanwendungen
Suchen Sie eine zuverlässige und leistungsstarke Lösung für Ihre Energieumwandlung und -steuerung in industriellen Anwendungen, Netzgeräten oder Schweißstromversorgungen? Der HGTG 20N60B3D – ein N-Kanal-IGBT-Transistor mit 600V Sperrspannung und 20A Strombelastbarkeit – bietet genau diese Leistung. Speziell entwickelt für hohe Schaltfrequenzen und robuste Umgebungen, ist dieser Transistor die ideale Wahl für Ingenieure und Entwickler, die auf Effizienz, Langlebigkeit und präzise Steuerung angewiesen sind.
Leistung und Effizienz: Das Herzstück des HGTG 20N60B3D
Der HGTG 20N60B3D repräsentiert die nächste Generation von Insulated Gate Bipolar Transistoren (IGBTs) und kombiniert die Vorteile von Bipolartransistoren (hohe Stromdichte, geringe Sättigungsspannung) mit denen von Feldeffekttransistoren (hohe Eingangsimpedanz, schnelles Schalten). Diese Synergie ermöglicht eine signifikant verbesserte Effizienz und Leistung gegenüber herkömmlichen Schaltertypen, insbesondere in Anwendungen, die hohe Spannungen und Ströme bewältigen müssen.
Hauptvorteile des HGTG 20N60B3D:
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 600 Volt eignet sich der Transistor hervorragend für netzseitige Anwendungen und solche, die mit hohen DC-Zwischenkreisspannungen arbeiten.
- Optimierte Strombelastbarkeit: Eine Dauerstrombelastbarkeit von 20 Ampere, gepaart mit einer Pulsstromfähigkeit, gewährleistet die Bewältigung transienter Lastspitzen ohne Kompromisse bei der Zuverlässigkeit.
- Niedrige Sättigungsspannung: Die geringe VCE(sat) minimiert Leistungsverluste im leitenden Zustand, was zu einer verbesserten Gesamteffizienz des Systems führt und die Wärmeentwicklung reduziert.
- Schnelle Schaltzeiten: Charakteristische schnelle Ein- und Ausschaltzeiten reduzieren die Schaltverluste und ermöglichen den Betrieb bei höheren Frequenzen, was kleinere und leichtere Designs ermöglicht.
- Hohe Zuverlässigkeit: Die fortschrittliche Halbleitertechnologie und das robuste TO-247-Gehäuse sorgen für eine exzellente Langzeitstabilität und Widerstandsfähigkeit gegenüber thermischer Belastung.
- Geringe Gate-Ladung: Erleichtert das Ansteuern des Transistors und ermöglicht den Einsatz von Treiberschaltungen mit geringerer Leistung, was die Systemkomplexität und Kosten reduziert.
Fortschrittliche Halbleitertechnologie für maximale Performance
Der HGTG 20N60B3D basiert auf einer fortschrittlichen trench-basierten IGBT-Struktur. Diese Technologie ermöglicht eine dichtere Packung von Transistorelementen auf dem Siliziumchip, was zu einer verbesserten Stromdichte und einer geringeren Sättigungsspannung führt. Die Trench-Geometrie senkt die Schwelle für die Kanäleinduktion und ermöglicht so ein schnelles und effizientes Schalten. Dies ist entscheidend für Anwendungen wie:
- Industrielle Motorsteuerungen: Präzise und effiziente Steuerung von Motordrehzahlen in Produktionsanlagen.
- Schaltnetzteile (SMPS): Hohe Effizienz bei der Energieumwandlung in Computern, Servern und Telekommunikationsgeräten.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Zuverlässige Energiebereitstellung bei Netzausfällen.
- Schweißgeräte: Stabile und kontrollierte Stromversorgungen für professionelle Schweißanwendungen.
- Solarenergie-Wechselrichter: Effiziente Umwandlung von Gleichstrom in Wechselstrom zur Netzeinspeisung.
Diese Technologieunterschiede machen den HGTG 20N60B3D zu einer überlegenen Wahl gegenüber älteren Planar-IGBT-Technologien, die oft höhere Verluste aufweisen und weniger für Hochfrequenzanwendungen geeignet sind. Die sorgfältige Abstimmung von Sperrspannung, Strombelastbarkeit und Schaltverhalten positioniert diesen Transistor als Schlüsselkomponente für energieeffiziente und leistungsfähige elektronische Systeme.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Typ | IGBT-Transistor |
| Kanaltyp | N-Kanal |
| Maximale Sperrspannung (VCES) | 600 V |
| Dauerstrom bei 25°C (IC) | 20 A |
| Leistungsdissipation (PD) | 165 W |

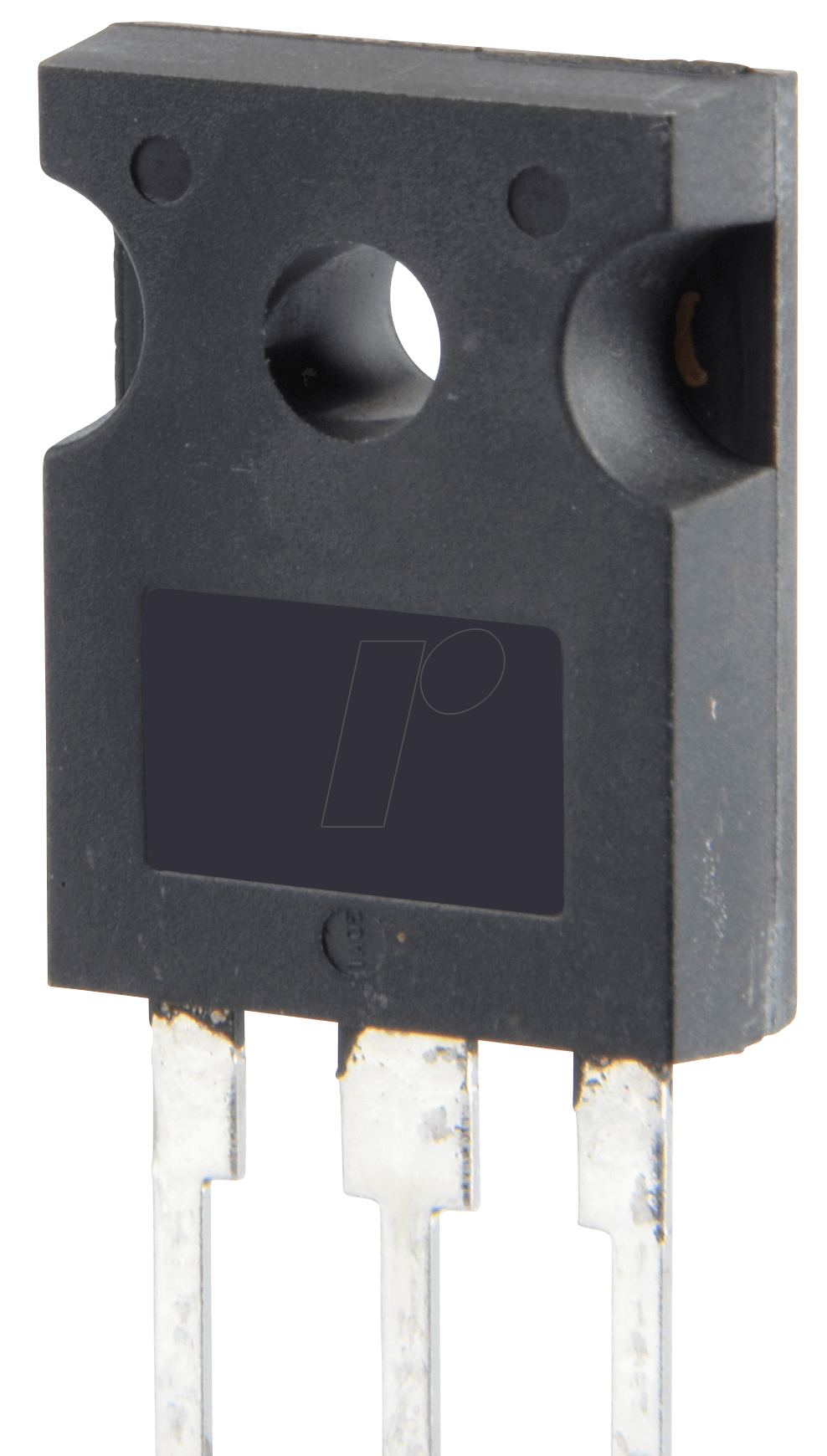

| Gehäusetyp | TO-247 |
| Sättigungsspannung (VCE(sat)) | Typische Werte im Bereich von 1.5V bis 2.5V bei Nennstrom (variiert mit Strom und Temperatur) |
| Schaltfrequenz | Optimiert für mittlere bis hohe Frequenzen (typisch im Bereich von 20 kHz bis 100 kHz und höher, abhängig von Treiberschaltung und Last) |
| Betriebstemperaturbereich (TJ) | -55°C bis +150°C |
| Gate-Schwellenspannung (VGE(th)) | Typische Werte im Bereich von 5V bis 6.5V, optimiert für effizientes Schalten |
| Isolationsmaterial (Gehäuse) | Hochleistungs-Kunststoffverbundwerkstoff mit hervorragenden dielektrischen Eigenschaften und thermischer Stabilität. Ermöglicht effektive Wärmeableitung und elektrische Isolation. |
| Interner Aufbau | Trench-Gate-IGBT-Struktur auf Siliziumbasis, optimiert für geringe Verluste und hohe Schaltgeschwindigkeiten. |
Anwendungsbereiche und Systemintegration
Die herausragenden Leistungsmerkmale des HGTG 20N60B3D prädestinieren ihn für eine Vielzahl von Hochleistungsanwendungen, bei denen Effizienz und Zuverlässigkeit von größter Bedeutung sind. Die Möglichkeit, mit 600V zu arbeiten und bis zu 20A zu schalten, eröffnet breite Einsatzmöglichkeiten.
Konkrete Einsatzmöglichkeiten umfassen:
- Gleichstromwandler (DC-DC Converter): Insbesondere in Hochspannungsanwendungen oder bei der Zwischenkreisbildung in industriellen Umrichtern.
- Wechselrichter (Inverter): Die effiziente Umwandlung von Gleichstrom in Wechselstrom für netzgekoppelte und netzunabhängige Systeme (z.B. Photovoltaik, kleine Windkraftanlagen).
- Motorantriebe: Steuerung von Drehstrommotoren in industriellen Automatisierungssystemen, wo präzise und energieeffiziente Regelung gefragt ist.
- Lichtbogenschweißgeräte: Die präzise Steuerung des Ausgangsstroms für stabile und qualitativ hochwertige Schweißnähte.
- Induktionsheizgeräte: Erzeugung hoher Frequenzen für effizientes Aufheizen von Metallen.
- Klimaanlagen und Wärmepumpen: In den Wechselrichtermodulen zur energieeffizienten Steuerung von Kompressoren.
Die Integration des HGTG 20N60B3D in bestehende oder neue Designs wird durch das standardisierte TO-247-Gehäuse erleichtert, das eine einfache Montage und Wärmeableitung durch Standard-Kühlkörper ermöglicht. Die relativ niedrige Gate-Ladung vereinfacht zudem die Ansteuerung, was zu einer Reduzierung der Komplexität der Gate-Treiber-Schaltung führt.
Häufig gestellte Fragen zu HGTG 20N60B3D – IGBT-Transistor, N-CH, 600V, 20A, 165W, TO-247
Was sind die Hauptvorteile der IGBT-Technologie gegenüber MOSFETs oder Bipolar-Transistoren für diese Anwendung?
IGBTs wie der HGTG 20N60B3D kombinieren die Vorteile von MOSFETs (hohe Eingangsimpedanz, schnelles Schalten) mit denen von Bipolartransistoren (niedrige Sättigungsspannung, hohe Stromdichte). Dies macht sie ideal für Hochspannungs- und Hochstromanwendungen, bei denen MOSFETs zu hohe Leitungsverluste hätten und Bipolar-Transistoren zu langsam und schwer anzusteuern wären.
Welche Art von Kühlung wird für den HGTG 20N60B3D empfohlen?
Aufgrund der Leistungsdissipation von 165W und der potenziellen Betriebstemperaturen ist eine effektive Kühlung unerlässlich. Die Verwendung eines geeigneten Kühlkörpers, oft in Verbindung mit Wärmeleitpaste, wird dringend empfohlen, um die Chiptemperatur unterhalb der maximal zulässigen Betriebstemperatur von +150°C zu halten und so die Lebensdauer und Zuverlässigkeit des Transistors zu gewährleisten.
Wie beeinflusst die Sättigungsspannung (VCE(sat)) die Effizienz des Systems?
Eine niedrigere Sättigungsspannung (VCE(sat)) bedeutet geringere Leistungsverluste im leitenden Zustand des Transistors. Diese Verluste treten als Wärme auf und reduzieren die Gesamteffizienz des Systems. Der HGTG 20N60B3D ist mit einer optimierten Technologie ausgestattet, um diese Sättigungsspannung niedrig zu halten und somit die Energieeffizienz zu maximieren.
Ist dieser Transistor für sehr hohe Schaltfrequenzen geeignet?
Der HGTG 20N60B3D ist für mittlere bis hohe Schaltfrequenzen optimiert. Während er schneller schaltet als viele ältere IGBTs, gibt es spezialisierte Transistoren für Frequenzen im MHz-Bereich. Für typische Anwendungen wie Motorsteuerungen, SMPS oder Wechselrichter im Kilohertz-Bereich (z.B. 20kHz bis 100kHz) bietet er jedoch eine exzellente Balance aus Schaltgeschwindigkeit und Leistungsverlusten.
Welche Rolle spielt das TO-247-Gehäuse für die Anwendung?
Das TO-247-Gehäuse ist ein weit verbreitetes und robustes Leistungshalbleitergehäuse. Es bietet eine gute elektrische Isolation, eine stabile mechanische Befestigung und ermöglicht eine effiziente Wärmeabfuhr über die Rückseite des Gehäuses an einen Kühlkörper. Dies erleichtert die Implementierung und Wartung des Transistors in verschiedenen Schaltungsumgebungen.
Wie ist die Gate-Ansteuerung des HGTG 20N60B3D zu dimensionieren?
Die Gate-Ansteuerung muss in der Lage sein, die Gate-Kapazität des Transistors schnell aufzuladen und zu entladen, um schnelle Schaltvorgänge zu ermöglichen. Die Gate-Schwellenspannung (VGE(th)) liegt typischerweise im Bereich von 5V bis 6.5V. Für zuverlässiges Schalten und zur Minimierung von Schaltverlusten wird oft eine Gate-Spannung von +15V (für Einschalten) und 0V oder -5V (für Ausschalten) empfohlen. Die genaue Dimensionierung hängt von der gewünschten Schaltgeschwindigkeit und den Treiberschaltungen ab.
Welche Schutzmechanismen sind in diesem Transistor integriert oder werden für seine Anwendung empfohlen?
Obwohl der Transistor robust ist, wird seine Zuverlässigkeit durch externe Schutzschaltungen maximiert. Dazu gehören oft eine schnelle Sicherung zur Strombegrenzung, eine Freilaufdiode zur Ableitung von induktiven Spannungsspitzen, und eine entsprechende Gate-Ansteuerungsschaltung, die Überspannungen am Gate verhindert. Interne Schutzschaltungen wie die gegen Übertemperatur (falls vorhanden und spezifiziert) unterstützen ebenfalls die Zuverlässigkeit.
