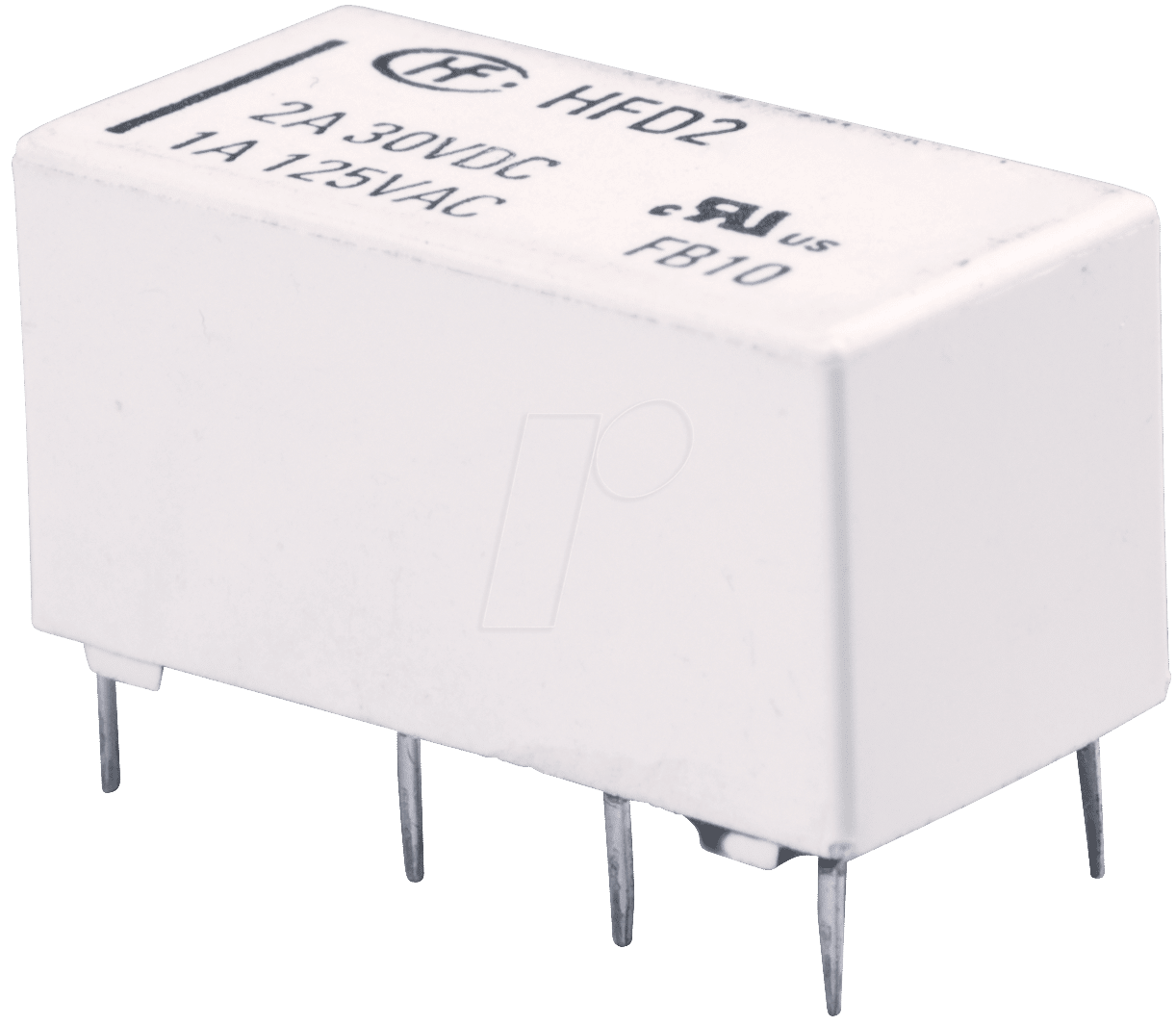

Zuverlässige Signalverarbeitung für anspruchsvolle Anwendungen: Das HFD2 5V Signalrelais
Sie suchen eine präzise und robuste Lösung für Ihre Schaltanforderungen? Das HFD2 5V Signalrelais mit 2 Wechsler-Kontakten und einer Schaltleistung von 3A ist die ideale Wahl für Entwickler und Techniker, die höchste Zuverlässigkeit bei der Steuerung von elektrischen Signalen benötigen. Dieses monostabile Relais bietet eine klare Trennung zwischen Spulen- und Kontaktstromkreisen, was es perfekt für Anwendungen macht, bei denen eine saubere Signalweiterleitung und sicheres Schalten unerlässlich sind.
Das HFD2 5V Signalrelais: Überlegene Leistung und Langlebigkeit
Im Vergleich zu einfacheren Relaislösungen oder Halbleiter-Schaltkomponenten zeichnet sich das HFD2 5V durch seine galvanische Trennung, seine mechanische Zuverlässigkeit und seine Fähigkeit aus, auch bei höheren Strömen und Spannungen stabile Schaltzustände zu gewährleisten. Die monostabile Ausführung sorgt dafür, dass das Relais nur solange aktiv ist, wie die Spulenspannung angelegt wird, was eine intuitive und sichere Steuerung ermöglicht. Mit seiner kompakten Bauform und der bewährten HFD2-Serie setzt dieses Relais neue Maßstäbe in Sachen Leistung und Integration in verschiedenste Schaltungsumgebungen.
Präzision und Kontrolle: Die Kernfunktionen des HFD2 5V
Die herausragende Eigenschaft des HFD2 5V liegt in seiner Fähigkeit, schwache Steuersignale zur Schaltung von Lasten bis zu 3 Ampere zu nutzen. Die 2 Wechsler (oft auch als SPDT – Single Pole Double Throw bezeichnet) ermöglichen die gleichzeitige Steuerung zweier unterschiedlicher Stromkreise. Ein Kontakt schließt, während der andere öffnet, wenn die Spule angesteuert wird. Dies eröffnet vielfältige Möglichkeiten zur Signalumleitung, zur Realisierung von Umschaltfunktionen oder zur Trennung von Strompfaden.
- Monostabile Funktion: Gewährleistet, dass das Relais nur bei Anlegen der Steuerspannung schaltet und im Ruhezustand eine definierte Position einnimmt. Dies verhindert ungewollte Zustandsänderungen bei Spannungsausfall.
- Zwei Wechsler (SPDT): Bietet maximale Flexibilität bei der Verdrahtung und ermöglicht die gleichzeitige Steuerung von zwei unabhängigen Stromkreisen mit einem einzigen Signal.
- Schaltleistung von 3A: Ausgelegt für die zuverlässige Schaltung von Lasten bis zu 3 Ampere, was eine breite Palette von Anwendungen abdeckt.
- 5V Spulenspannung: Kompatibel mit den meisten gängigen Niederspannungs-Logikpegeln, was eine einfache Integration in Mikrocontroller-basierte Systeme ermöglicht.
- Galvanische Trennung: Schützt die Steuerelektronik effektiv vor Spannungsspitzen oder Störungen im geschalteten Stromkreis.
- Kompakte Bauform: Ermöglicht eine platzsparende Montage auf Leiterplatten oder in Gehäusen.
Technische Spezifikationen und Aufbau
Das HFD2 5V Signalrelais ist präzisionsgefertigt und auf Langlebigkeit ausgelegt. Die interne Mechanik basiert auf bewährten Kontaktsystemen, die für eine hohe Anzahl von Schaltspielen konzipiert sind. Die Spule ist für eine Betriebsspannung von 5V ausgelegt und bietet eine typische Anzugszeit, die für die meisten Signalverarbeitungsanwendungen mehr als ausreichend ist.
| Merkmal | Spezifikation |
|---|---|
| Modell | HFD2 5V |
| Relais-Typ | Signalrelais, Monostabil |
| Anzahl Wechsler | 2 Wechsler (SPDT) |
| Max. Schaltstrom | 3 A |
| Spulenspannung | 5 V DC |
| Kontaktmaterial | Hochwertige Legierung für Langlebigkeit und geringen Übergangswiderstand |
| Isolationsspannung (Spule-Kontakte) | Standardisierte Werte gemäß Datenblatt zur Gewährleistung der galvanischen Trennung. |
| Anwendungsbereiche | Signalverteilung, Steuerung von Verbrauchern, Automatisierungstechnik, Messtechnik |
| Betriebstemperatur | Geeignet für den Einsatz in typischen Umgebungsbedingungen von Elektronikgehäusen. |
| Abmessungen (typisch) | Kompakte Bauform für Leiterplattenmontage. |
Vielseitige Einsatzmöglichkeiten in Elektronik und Technik
Die Flexibilität des HFD2 5V Signalrelais eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. Ob in der Automatisierungstechnik zur Steuerung von Motoren, Ventilen oder Beleuchtungssystemen, in der Messtechnik zur Signalumleitung oder in komplexen Schaltkreisen zur galvanischen Trennung von Schaltungsteilen – dieses Relais liefert stets eine zuverlässige Leistung.
- Automatisierung und Prozesssteuerung: Zur Steuerung von Aktoren, Ventilen, Motoren und anderen Verbrauchern basierend auf Logiksignalen.
- Signalverteilung und -verarbeitung: Zur Weiterleitung oder Umschaltung von Messwerten oder Steuersignalen in komplexen Systemen.
- Sicherheitsanwendungen: Zur galvanischen Trennung sicherheitsrelevanter Schaltungen von der Hauptstromversorgung.
- Labor- und Prüftechnik: Zur flexiblen Konfiguration von Testaufbauten und zur präzisen Signalgenerierung.
- DIY-Elektronikprojekte: Für anspruchsvolle Hobby-Elektroniker, die auf Langlebigkeit und Zuverlässigkeit Wert legen.
- Audio- und Videotechnik: Zur Signalumschaltung oder zur Implementierung von Bypass-Funktionen.
Optimale Integration und Anwendungshinweise
Die monostabile Ausführung des HFD2 5V Relais vereinfacht die Ansteuerung erheblich. Es wird lediglich eine positive Spannung an die Spule gelegt, um den Schaltvorgang auszulösen. Achten Sie bei der Dimensionierung der Schaltung darauf, dass die maximal zulässige Schaltleistung von 3A nicht überschritten wird. Die 2 Wechsler bieten Ihnen dabei die Freiheit, die Kontakte nach Ihren spezifischen Anforderungen zu verdrahten – sei es als Schließer (NO – Normally Open), Öffner (NC – Normally Closed) oder zur Umschaltung.
FAQ – Häufig gestellte Fragen zu HFD2 5V – Signalrelais monostabil, 2 Wechsler 3A
Was bedeutet monostabil bei einem Relais?
Monostabil bedeutet, dass das Relais nur dann in seinem aktivierten Zustand verbleibt, solange die Spulenspannung angelegt ist. Sobald die Spannung entfernt wird, kehrt das Relais in seinen Ruhezustand zurück. Dies ist die häufigste und intuitivste Art von Relais.
Was ist der Vorteil von 2 Wechselkontakten (SPDT)?
Zwei Wechslerkontakte (Single Pole Double Throw) ermöglichen es Ihnen, mit einem einzigen Signal zwei unabhängige Stromkreise zu steuern. Dies bedeutet, dass Sie beispielsweise einen Stromkreis schließen und gleichzeitig einen anderen öffnen können, was für Umschaltfunktionen oder die Umleitung von Signalen sehr nützlich ist.
Welche maximale Last kann das HFD2 5V Relais schalten?
Das HFD2 5V Signalrelais ist für eine maximale Schaltleistung von 3 Ampere ausgelegt. Es ist wichtig, diesen Wert nicht zu überschreiten, um die Langlebigkeit und Zuverlässigkeit des Relais zu gewährleisten.
Ist das HFD2 5V Relais für den Einsatz mit Mikrocontrollern geeignet?
Ja, das HFD2 5V Relais ist mit einer Spulenspannung von 5V ideal für die Ansteuerung durch Mikrocontroller geeignet. Oftmals ist jedoch ein Treiberbaustein (z.B. ein Transistor) zwischen Mikrocontroller und Relaisspule notwendig, um die benötigte Stromstärke zu liefern und den Mikrocontroller zu schützen.
Wie funktioniert die galvanische Trennung bei diesem Relais?
Die galvanische Trennung bedeutet, dass der Stromkreis der Relaisspule (Steuerspannung) physisch vom Stromkreis der Kontakte (geschaltete Last) isoliert ist. Es gibt keine direkte elektrische Verbindung, wodurch Störungen oder Spannungsspitzen vom Lastkreis die empfindliche Steuerelektronik nicht beeinträchtigen können.
Welche Art von Kontakten sind verbaut?
Das HFD2 5V verfügt über 2 Wechsler (SPDT) Kontakte, die in der Regel aus einer widerstandsfähigen Legierung gefertigt sind, um eine hohe Schaltleistung und Langlebigkeit über viele Schaltzyklen hinweg zu gewährleisten.
Wo wird dieses Signalrelais typischerweise eingesetzt?
Dieses Signalrelais findet breite Anwendung in der Automatisierungstechnik, Signalverarbeitung, Messtechnik, im Modellbau, in der Prototypenentwicklung und überall dort, wo präzise und zuverlässige Schaltvorgänge mit einer Gleichspannung von 5V und einer Schaltleistung von bis zu 3A erforderlich sind.
