HFA 15TB60 – Ultrafast Soft Recovery Diode für anspruchsvolle Schaltanwendungen
Sie suchen eine zuverlässige und performante Lösung zur effizienten Unterbrechung und Lenkung von Stromflüssen in Hochfrequenzanwendungen? Die HFA 15TB60 Ultrafast Soft Recovery Diode ist speziell für Ingenieure und Techniker konzipiert, die maximale Effizienz und minimale Schaltverluste in ihren Schaltungen benötigen. Ideal für den Einsatz in Netzteilen, Wechselrichtern und anderen leistungselektronischen Geräten, wo schnelle Schaltzeiten und geringe EMV-Störaussendungen entscheidend sind.
Überragende Performance durch Ultrafast Soft Recovery Technologie
Die HFA 15TB60 zeichnet sich durch ihre herausragende Schaltgeschwindigkeit und die charakteristische „Soft Recovery“ Eigenschaft aus. Im Gegensatz zu Standard-Schnelllauf-Dioden, die bei der Sperrspannungs-Wiederherstellung zu abrupten Stromspitzen führen können, minimiert die Soft Recovery Technologie der HFA 15TB60 diese unerwünschten Effekte. Dies führt zu:
- Reduzierten Schaltverlusten: Weniger Energie geht bei jedem Schaltzyklus verloren, was zu einer verbesserten Gesamteffizienz des Systems führt.
- Verringerten EMI/EMV-Emissionen: Die sanftere Schaltcharakteristik reduziert elektromagnetische Störungen, was die Notwendigkeit komplexer Filterung reduziert und die Einhaltung von EMV-Normen erleichtert.
- Erhöhter Zuverlässigkeit: Geringere Belastung der benachbarten Komponenten durch reduzierte Spannungsspitzen und geringere parasitäre Schwingungen erhöhen die Lebensdauer des gesamten Systems.
- Verbesserter thermischer Umgang: Die minimierten Schaltverluste führen zu einer geringeren Wärmeentwicklung, was den Einsatz von größeren Kühlkörpern überflüssig machen oder die Betriebstemperatur weiter senken kann.
Konstruktion und Material für Höchstleistung
Die HFA 15TB60 basiert auf einer hochentwickelten Halbleitertechnologie, die speziell für schnelle und verlustarme Schaltungen optimiert wurde. Die optimierte Dotierungsstruktur und die verwendete Sperrschichttechnologie ermöglichen extrem kurze Rückstellzeiten (Trr), was für die Effizienz in modernen Leistungselektronik-Designs unerlässlich ist. Die interne Struktur ist darauf ausgelegt, die Ladungsträger rekombination so zu steuern, dass die Soft Recovery Eigenschaft erreicht wird.
Breites Einsatzspektrum in der Leistungselektronik
Dank ihrer robusten Konstruktion und der überlegenen elektrischen Eigenschaften ist die HFA 15TB60 vielseitig einsetzbar:
- Schaltnetzteile (SMPS): Insbesondere in Primär- und Sekundärseiten-Gleichrichtern, wo hohe Frequenzen und Effizienz gefordert sind.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Zur zuverlässigen Umsetzung von Gleich- und Wechselspannungen.
- Motorsteuerungen: In Frequenzumrichtern zur präzisen Regelung von Elektromotoren.
- Photovoltaik-Wechselrichter: Für die effiziente Umwandlung von Gleichstrom in Wechselstrom.
- Induktionsheizgeräte: Wo schnelle Schaltzyklen und hohe Ströme erforderlich sind.
Technische Spezifikationen im Detail
Die HFA 15TB60 bietet eine ausgezeichnete Balance zwischen Spannungsfestigkeit, Strombelastbarkeit und Geschwindigkeit, was sie zu einer erstklassigen Wahl für anspruchsvolle Anwendungen macht.
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | HFA 15TB60 |
| Diodentyp | Ultrafast Soft Recovery Diode |
| Max. Sperrspannung (Vrrm) | 600 V |
| Max. Durchlassstrom (If(AV)) | 15 A |

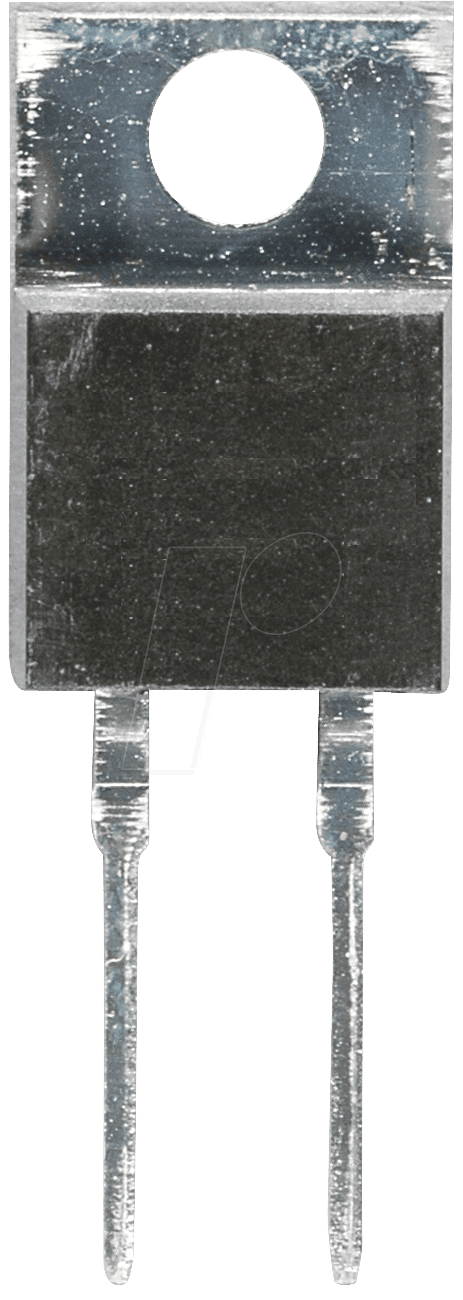

| Gehäuseform | TO-220AC |
| Durchlassspannung (Vf) | Typischerweise < 1.2 V bei 15 A (variiert leicht je nach Temperatur und Strom) |
| Rückstellzeit (Trr) | Sehr kurz, optimiert für Soft Recovery |
| Betriebstemperatur (Tj) | Bis zu 150 °C |
Vorteile der Soft Recovery Technologie gegenüber Standarddioden
Im direkten Vergleich zu Standard-Schnelllauf-Dioden (Fast Recovery Diodes), die eine steilere Rückflussstrom-Kurve aufweisen, bietet die HFA 15TB60 entscheidende Vorteile:
- Weniger parasitäre Oszillationen: Die Soft Recovery minimiert die unerwünschten Schwingungen, die bei schnellen Sperrvorgängen auftreten können. Dies vereinfacht das Schaltungsdesign und reduziert die Notwendigkeit für zusätzliche Dämpfungselemente.
- Geringere Spitzenströme: Die sanftere Abschaltung führt zu niedrigeren Spitzenströmen während des Schaltübergangs. Dies schont die Leistungstransistoren (z.B. MOSFETs, IGBTs) und andere Bauteile in der Schaltung.
- Verbesserte Lebensdauer der Komponenten: Durch die Reduzierung von Spannungsspitzen und Stromstößen werden die mechanischen und elektrischen Belastungen auf den Bauteilen verringert, was zu einer längeren Lebensdauer des Gesamtsystems führt.
- Optimierte EMV-Leistung: Die reduzierte Flankensteilheit des Stroms reduziert die Abstrahlung von elektromagnetischen Interferenzen (EMI), was die Einhaltung von EMV-Richtlinien erleichtert und oft teure Filterlösungen minimiert.
Technische Details und Designüberlegungen
Die HFA 15TB60 ist für den Einsatz in Anwendungen konzipiert, bei denen sowohl hohe Spannungen als auch hohe Ströme bei gleichzeitig hoher Schaltfrequenz auftreten. Die 600V Sperrspannung ermöglicht eine komfortable Auslegung von Netzteilen, die Netzspannungen von 230V und darüber hinaus verarbeiten. Der Nennstrom von 15A in Verbindung mit der Ultrafast Soft Recovery Charakteristik macht sie zur idealen Wahl für die Gleichrichtung in leistungsstarken Konvertern.
Das TO-220AC Gehäuse bietet eine gute thermische Anbindung und ist ein Standard für die Montage auf Kühlkörpern. Bei der Dimensionierung des Kühlkörpers sind die spezifischen Betriebsbedingungen (Umgebungstemperatur, Tastverhältnis, Schaltdauer) und die tatsächlichen Schaltverluste zu berücksichtigen. Die durch die Soft Recovery Technologie reduzierten Verluste können hierbei zu einem kleineren oder kostengünstigeren Kühlsystem führen.
FAQ – Häufig gestellte Fragen zu HFA 15TB60 – Ultrafast Soft Recovery Diode, 600 V, 15 A, TO-220AC
Was bedeutet „Ultrafast Soft Recovery“?
Ultrafast Soft Recovery beschreibt die Fähigkeit einer Diode, nach dem Wechsel von leitend zu sperrend extrem schnell zu sperren („Ultrafast“) und dabei den Übergang sanft zu gestalten („Soft Recovery“). Dies minimiert Spannungs- und Stromspitzen, die sonst bei schnellen Schaltvorgängen auftreten und zu Verlusten sowie Störungen führen können.
Für welche Anwendungen ist die HFA 15TB60 besonders gut geeignet?
Die HFA 15TB60 ist ideal für leistungselektronische Anwendungen, die hohe Effizienz, geringe Schaltverluste und minimale elektromagnetische Störungen erfordern. Dazu gehören insbesondere Schaltnetzteile, USV-Anlagen, Wechselrichter und Motorsteuerungen, bei denen schnelle Schaltzyklen zum Standard gehören.
Worin unterscheidet sich die HFA 15TB60 von einer Standard-Schnelllauf-Diode?
Der Hauptunterschied liegt in der „Soft Recovery“-Charakteristik. Während Standard-Schnelllauf-Dioden eine schärfere Stromrückgangskurve aufweisen, reduziert die HFA 15TB60 diese durch ihre spezielle Technologie. Dies führt zu geringeren Spannungsspitzen, reduzierten Verlusten und weniger EMI-Emissionen.
Welche Vorteile bietet die Soft Recovery Technologie für die Lebensdauer von elektronischen Komponenten?
Die sanftere Schaltcharakteristik reduziert die Belastung der benachbarten elektronischen Komponenten, wie z.B. Transistoren, durch niedrigere Spannungsspitzen und Stromstöße. Dies kann die Lebensdauer des Gesamtsystems deutlich erhöhen.
Muss für die HFA 15TB60 ein spezieller Kühlkörper verwendet werden?
Das TO-220AC Gehäuse erlaubt eine gute thermische Anbindung. Die Notwendigkeit eines Kühlkörpers und dessen Dimensionierung hängen von den spezifischen Betriebsbedingungen (Strom, Frequenz, Umgebungstemperatur) ab. Dank der geringen Schaltverluste durch die Soft Recovery Technologie können jedoch oft kleinere oder kostengünstigere Kühllösungen eingesetzt werden.
Ist die HFA 15TB60 für hohe Schaltfrequenzen geeignet?
Ja, die Ultrafast-Charakteristik der Diode ist speziell für den Einsatz in Hochfrequenzanwendungen optimiert, wo schnelle und verlustarme Schaltvorgänge essenziell sind.
Welche maximalen Betriebstemperaturen werden von der HFA 15TB60 unterstützt?
Die Diode ist für einen Betrieb bei Temperaturen bis zu 150°C (Chip-Temperatur, Tj) ausgelegt, was eine hohe Zuverlässigkeit auch unter anspruchsvollen thermischen Bedingungen gewährleistet.
