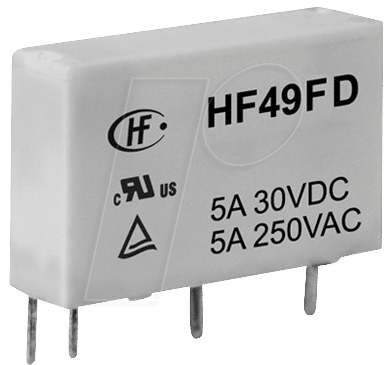

Präzise Schaltkontrolle im Kleinformat: Das HF49FD-005-1H Slimline-Relais
Suchen Sie nach einer kompakten und zuverlässigen Lösung für präzise Schaltvorgänge in Ihren elektronischen Schaltungen? Das HF49FD-005-1H Slimline-Relais mit 5V Ansteuerung, einem Schließerkontakt und einer Belastbarkeit von 5A ist die ideale Wahl für Entwickler und Anwender, die höchste Schaltpräzision und Zuverlässigkeit in beengten Platzverhältnissen benötigen. Dieses Relais wurde speziell entwickelt, um anspruchsvolle Anwendungsfälle in der Automatisierungstechnik, Mess- und Regeltechnik sowie in der Unterhaltungselektronik zu erfüllen, wo Platz und Energieeffizienz entscheidend sind.
Optimale Leistung und Zuverlässigkeit im Slimline-Design
Das HF49FD-005-1H Slimline-Relais überzeugt durch sein herausragendes Preis-Leistungs-Verhältnis und seine fortschrittliche Technologie. Im Vergleich zu herkömmlichen Relais bietet es eine deutlich höhere Leistungsdichte und Energieeffizienz, was es zu einer überlegenen Wahl für moderne Designanforderungen macht. Die RT III Isolation (Schutz gegen Feuchtigkeit und Staub gemäß IEC 60529) gewährleistet einen langlebigen und stabilen Betrieb auch unter anspruchsvollen Umgebungsbedingungen. Die präzise gefertigten Kontakte und die robuste Spule ermöglichen eine hohe Schaltfrequenz und Lebensdauer, wodurch ungeplante Ausfallzeiten minimiert werden.
Umfassende Technische Spezifikationen und Merkmale
Die Leistungsfähigkeit des HF49FD-005-1H Slimline-Relais wird durch eine Reihe von Schlüsselspezifikationen untermauert:
- Kompaktes Slimline-Gehäuse: Ermöglicht eine hohe Packungsdichte auf Leiterplatten und in Gehäusen.
- Niedrige Spulenleistung: Die 5V Spulenspannung reduziert den Energieverbrauch und ermöglicht den Einsatz in batteriebetriebenen oder energiebewussten Systemen.
- Hohe Schaltleistung: Ein einzelner Schließerkontakt (SPST-NO) kann Ströme bis zu 5A schalten, was eine breite Palette von Anwendungen abdeckt.
- RT III Schutz: Bietet effektiven Schutz gegen Umwelteinflüsse und verlängert die Lebensdauer des Relais.
- Hohe Isolationswerte: Gewährleistet Sicherheit und Zuverlässigkeit im Betrieb.
- Breiter Temperaturbereich: Funktioniert zuverlässig unter unterschiedlichen klimatischen Bedingungen.
Anwendungsbereiche: Wo das HF49FD-005-1H glänzt
Die Vielseitigkeit des HF49FD-005-1H Slimline-Relais eröffnet zahlreiche Einsatzmöglichkeiten:
- Industrielle Automatisierung: Zur Steuerung von Motoren, Ventilen, Beleuchtungssystemen und anderen Aktoren in Fertigungsanlagen und industriellen Prozessen.
- Mess- und Regeltechnik: Als Schaltglied in präzisen Messgeräten und Regelkreisen, wo eine zuverlässige Signalverarbeitung gefragt ist.
- Verbraucherelektronik: Integration in Haushaltsgeräte, Audio-/Video-Systeme und andere Endverbraucherprodukte zur Schaltung von Leistungsfunktionen.
- Gebäudeautomation: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungsmanagement und Sicherheitsfunktionen.
- Fahrzeugtechnik: Einsatz in Bordnetz-Systemen zur Schaltung von Verbrauchern und zur Signalverarbeitung.
- Prototypenentwicklung und Forschung: Als flexibles und zuverlässiges Bauteil für die Erstellung und Erprobung neuer Schaltungen und Systeme.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | HF49FD-005-1H |
| Relais-Typ | Slimline-Relais |
| Spulenspannung | 5V DC |
| Kontaktart | 1 Schließer (SPST-NO) |
| Max. Schaltstrom | 5A |
| Schutzart | RT III (Schutz gegen Feuchtigkeit und Staub) |
| Gehäusebauform | Kompaktes Slimline-Design für SMD-Montage |
| Elektrische Lebensdauer | Höher als Standard-Relais bei vergleichbarer Belastung, durch optimierte Kontaktmaterialien und Konstruktion. Spezifische Werte hängen von Schaltfrequenz und Last ab, bieten aber eine exzellente Langzeitstabilität. |
| Mechanische Lebensdauer | Sehr hoch, ausgelegt für Millionen von Schaltspielen, was eine außergewöhnliche Zuverlässigkeit über lange Betriebsperioden gewährleistet. |
| Betriebstemperatur | Breiter Bereich, geeignet für anspruchsvolle Umgebungen (typischerweise -40°C bis +85°C, genaue Daten im Datenblatt). |
| Isolationsspannung | Hohe Spannungsfestigkeit zwischen Spule und Kontakten sowie zwischen den Kontakten, gemäß relevanten Normen, um elektrische Sicherheit zu gewährleisten. |
Häufig gestellte Fragen (FAQ) zu HF49FD-005-1H – Slimline-Relais 5V, 1 Schließer, 5A, RT III
Was bedeutet „Slimline“ bei diesem Relais und welche Vorteile bietet es?
Das Slimline-Design bezieht sich auf die besonders schlanke und kompakte Bauform des Relais. Dies ist ideal für Anwendungen, bei denen der Platz auf der Leiterplatte oder im Gehäuse begrenzt ist. Slimline-Relais ermöglichen eine höhere Packungsdichte von Komponenten und erleichtern das Design von kompakten elektronischen Geräten.
Ist das HF49FD-005-1H für die direkte Lötmontage auf einer Leiterplatte geeignet?
Ja, dieses Slimline-Relais ist in der Regel für die Oberflächenmontage (SMD – Surface Mount Device) konzipiert, was eine direkte und effiziente Lötmontage auf einer Leiterplatte ermöglicht. Bitte prüfen Sie das spezifische Datenblatt für genaue Angaben zur Montagemethode.
Welche Art von Lasten kann das Relais HF49FD-005-1H sicher schalten?
Das Relais ist für das Schalten von induktiven, kapazitiven und ohmschen Lasten bis zu einem Maximalstrom von 5A ausgelegt. Für den zuverlässigen Betrieb sollten die spezifischen Eigenschaften der zu schaltenden Last (z.B. Einschaltstromspitzen bei Motoren) bei der Auslegung berücksichtigt werden. Generell ist es für eine Vielzahl von Gleich- und Wechselstromanwendungen geeignet.
Was versteht man unter der RT III Schutzart und warum ist sie wichtig?
Die Schutzart RT III bedeutet, dass das Relais gegen Feuchtigkeit und Staub geschützt ist. Dies wird durch eine spezielle Vergussmasse erreicht, die das Innenleben des Relais versiegelt. Dieser Schutz ist entscheidend für die Langlebigkeit und Zuverlässigkeit des Relais, insbesondere in Umgebungen, die nicht staub- oder feuchtigkeitsfrei sind.
Kann das Relais auch in hohen Frequenzen eingesetzt werden?
Das HF49FD-005-1H ist für den Einsatz in vielen Standardanwendungen konzipiert. Die Schaltfrequenz, die es zuverlässig bewältigen kann, hängt von der Art der Last, der Ansteuerungslogik und den Umgebungsbedingungen ab. Für Anwendungen mit sehr hohen Schaltfrequenzen ist es ratsam, das spezifische Datenblatt des Herstellers für Details zur maximalen Schaltfrequenz zu konsultieren und gegebenenfalls eine spezielle Relaisvariante zu wählen.
Ist die Spulenspannung von 5V DC für alle gängigen Mikrocontroller-Ausgänge geeignet?
Eine Spulenspannung von 5V DC ist sehr verbreitet und lässt sich in der Regel problemlos mit den Ausgangssignalen vieler gängiger Mikrocontroller wie z.B. Arduino, Raspberry Pi oder ESP32 ansteuern. Es ist jedoch immer ratsam, die Ausgangsstromstärke und Spannung des Mikrocontrollers zu prüfen und gegebenenfalls eine Ansteuerung über einen Treiber (z.B. Transistor) zu verwenden, um den Mikrocontroller zu schützen und eine zuverlässige Ansteuerung des Relais zu gewährleisten.
Bietet dieses Relais eine galvanische Trennung zwischen der Steuerseite (Spule) und der Lastseite (Kontakte)?
Ja, wie bei allen Relais bietet das HF49FD-005-1H eine galvanische Trennung. Das bedeutet, dass die Steuerseite (5V Spulenspannung) elektrisch vollständig von der Lastseite (bis zu 5A Schaltstrom) isoliert ist. Dies ist ein wesentlicher Sicherheitsvorteil, der Überspannungen und Störungen von der Lastseite auf die Steuerseite verhindert und umgekehrt.
