HEF 4011BT NXP – Ihr Schlüsselfaktor für präzise digitale Logik
Für Entwickler, Ingenieure und Maker, die auf zuverlässige und vielseitige digitale Logikschaltungen angewiesen sind, stellt das HEF 4011BT NXP von NXP Semiconductors die ideale Lösung dar. Dieses Vierfach-NAND-Gatter integriert vier unabhängige NAND-Schaltungen in einem einzigen Baustein und ermöglicht so die effiziente Realisierung komplexer digitaler Funktionen bei gleichzeitig hoher Komponentendichte und minimalem Schaltungsaufwand. Es adressiert präzise die Notwendigkeit, logische Verknüpfungen mit hoher Integrität und unter variablen Spannungsbedingungen zu realisieren.
Unübertroffene Zuverlässigkeit und Flexibilität im Digitaldesign
Das HEF 4011BT NXP hebt sich durch seine herausragende Performance und Anpassungsfähigkeit von Standardlösungen ab. Die Implementierung von vier unabhängigen 2-Eingangs-NAND-Gattern auf einem Chip minimiert die Anzahl externer Komponenten und vereinfacht somit das Platinenlayout sowie die Fehlersuche. Die breite Betriebsspannung von 3 V bis 15 V macht es kompatibel mit einer Vielzahl von Systemen, von batteriebetriebenen Geräten bis hin zu industriellen Steuerungen. Diese Flexibilität reduziert den Bedarf an Spannungsreglern und erweitert das Anwendungsspektrum erheblich.
Technische Überlegenheit und Leistungsvorteile
Die Kernfunktionalität des HEF 4011BT NXP basiert auf der CMOS-Technologie (Complementary Metal-Oxide-Semiconductor), die für ihren geringen Stromverbrauch und ihre hohe Immunität gegenüber Störungen bekannt ist. Dies gewährleistet einen stabilen Betrieb auch in anspruchsvollen Umgebungen.
- Vierfach-NAND-Architektur: Bietet eine hohe Integrationsdichte für logische Verknüpfungen.
- Breiter Betriebsspannungsbereich (3 V bis 15 V): Ermöglicht Einsatz in verschiedensten Applikationen und mit unterschiedlichen Logikpegeln.
- CMOS-Technologie: Gewährleistet geringen statischen Stromverbrauch und hohe Störfestigkeit.

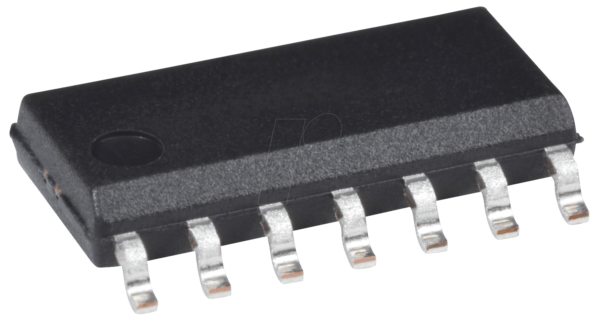

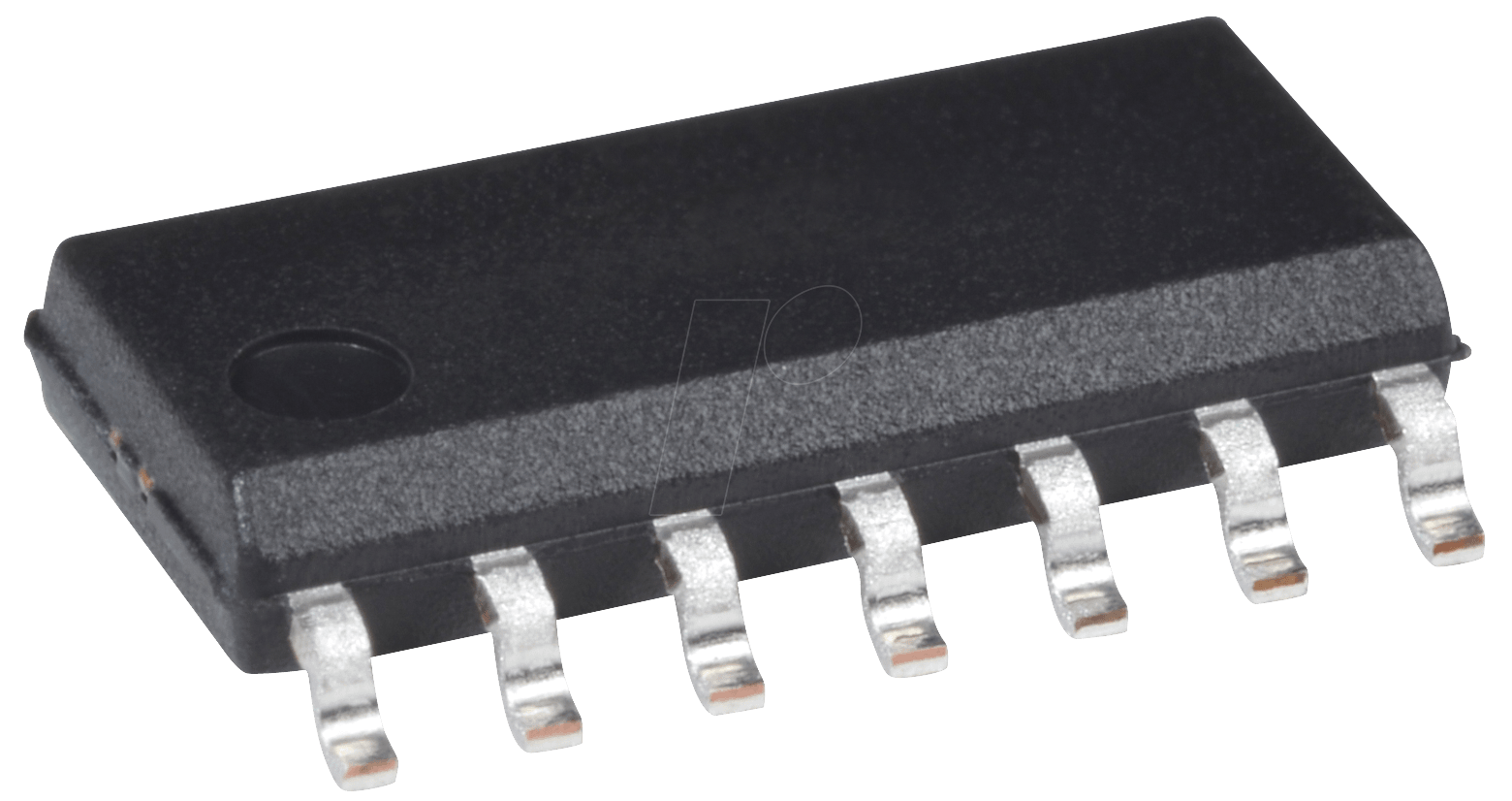

- SO-14 Gehäuse: Bietet eine kompakte Bauform und ist gut für automatisierte Bestückungsprozesse geeignet.
- Hohe Ausgangsstromfähigkeit: Ermöglicht Ansteuerung von nachgeschalteten Logikgattern oder kleinen Lasten.
- Garantierte elektrische Eigenschaften: Bietet Verlässlichkeit für kritische digitale Schaltungen.
- Zuverlässige Verarbeitungsgeschwindigkeit: Geeignet für eine Vielzahl von Echtzeitanwendungen.
Anwendungsgebiete und Implementierungsszenarien
Das HEF 4011BT NXP ist ein essenzieller Baustein für eine breite Palette von digitalen Schaltungen. Seine Fähigkeit, grundlegende logische Operationen durchzuführen, macht es unverzichtbar in Bereichen wie:
- Digitale Steuerungen: Implementierung von Entscheidungslogik und Zustandsmaschinen.
- Signalaufbereitung: Verknüpfung von Signalen zur Erzeugung komplexerer Muster.
- Speicheranwendungen: Realisierung von einfachen Verriegelungsmechanismen oder Adressdekodern.
- Frequenzteiler und Oszillatoren: Als Teil von komplexeren Oszillatorschaltungen zur Frequenzteilung.
- Schnittstellenschaltungen: Anpassung von Logikpegeln zwischen verschiedenen Systemkomponenten.
- Prototypenentwicklung: Universell einsetzbar für schnelle und effiziente Erstellung von Funktionsmustern.
- Industrielle Automatisierung: Integration in Steuerungs- und Überwachungssysteme.
Die NAND-Funktion ist fundamental in der digitalen Logik, da sie mit Kombinationen von NAND-Gattern jede andere boolesche Funktion realisieren lässt. Das HEF 4011BT NXP bietet somit die Grundlage für komplexe Designs, indem es vier dieser universellen Gatter in einem robusten und effizienten Paket bereitstellt. Die Möglichkeit, das Gerät über einen weiten Spannungsbereich zu betreiben, ist ein entscheidender Vorteil, der Anpassungen an unterschiedliche Systemanforderungen erleichtert, ohne dass separate Pegelwandler erforderlich sind. Dies spart nicht nur Kosten, sondern reduziert auch die Komplexität des Schaltkreises und minimiert potenzielle Fehlerquellen.
Produktdetails und Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | NXP Semiconductors |
| Produktfamilie | HEF4000B CMOS Serie |
| Funktionstyp | Vierfach-NAND-Gatter |
| Anzahl Eingänge pro Gatter | 2 |
| Betriebsspannung (V_DD) | 3 V bis 15 V |
| Gehäusetyp | SO-14 (Small Outline Package) |
| Logikfamilie | CMOS |
| Maximale Ausgangsstromstärke | Hoch (Details siehe Datenblatt) |
| Betriebstemperatur | Industrie-Standardbereich (typischerweise -40°C bis +125°C, Details siehe Datenblatt) |
| Ausführung | Industriequalität, optimiert für Zuverlässigkeit |
FAQ – Häufig gestellte Fragen zu HEF 4011BT NXP – Vierfach-NAND-Gatter mit 2 Eingängen, 3 … 15 V, SO-14
Was ist die Hauptfunktion eines NAND-Gatters?
Ein NAND-Gatter ist eine grundlegende digitale Logikschaltung, die eine UND-Verknüpfung gefolgt von einer NOT-Operation (Negation) ausführt. Das Ausgangssignal ist nur dann niedrig (0), wenn alle Eingangssignale hoch (1) sind. In allen anderen Fällen ist das Ausgangssignal hoch (1).
Warum ist der breite Betriebsspannungsbereich von 3 V bis 15 V wichtig?
Der weite Betriebsspannungsbereich ermöglicht es, das HEF 4011BT NXP mit einer Vielzahl von Systemspannungen zu betreiben, von modernen 3,3-V- und 5-V-Logiksystemen bis hin zu älteren oder industriellen Systemen mit höheren Spannungen. Dies reduziert die Notwendigkeit von zusätzlichen Spannungsreglern und erhöht die Flexibilität des Designs.
In welchen Anwendungen eignet sich das HEF 4011BT NXP besonders gut?
Es eignet sich hervorragend für allgemeine digitale Logikfunktionen, zur Implementierung von Steuerungslogik, in Signalaufbereitungsschaltungen, für einfache Speicherfunktionen und in Schnittstellenschaltungen, wo zuverlässige logische Verknüpfungen benötigt werden.
Was bedeutet die SO-14 Gehäuseform?
SO-14 steht für Small Outline Package mit 14 Pins. Dies ist ein gängiges Oberflächenmontage-Gehäuse, das kompakter ist als DIP-Gehäuse und sich gut für automatisierte Bestückungsmaschinen eignet, was die Produktionseffizienz erhöht.
Ist das HEF 4011BT NXP mit anderen CMOS-Logikfamilien kompatibel?
Ja, als Teil der HEF4000B Serie und basierend auf CMOS-Technologie ist es im Allgemeinen gut kompatibel mit anderen CMOS-Bausteinen im entsprechenden Spannungsbereich. Bei der Kombination mit TTL-Logik oder anderen Technologien sollten jedoch Pegelwandler und spezifische Kompatibilitätsregeln beachtet werden.
Welche Vorteile bietet die CMOS-Technologie im Vergleich zu anderen Technologien?
CMOS-Technologie zeichnet sich durch einen sehr geringen statischen Stromverbrauch aus, was sie ideal für batteriebetriebene Geräte macht. Sie bietet zudem eine hohe Störfestigkeit gegenüber Rauschen und eine gute Schaltgeschwindigkeit, was für präzise digitale Operationen entscheidend ist.
Wo finde ich detaillierte elektrische Spezifikationen und Anwendungshinweise?
Detaillierte elektrische Kennwerte, Kennlinien, empfohlene Betriebsbedingungen und Anwendungshinweise finden Sie im offiziellen Datenblatt des Herstellers NXP Semiconductors für das HEF 4011BT NXP. Dieses Dokument ist die primäre Quelle für präzise technische Informationen.
