HEF 4001BT NXP – Der Präzisions-NOR-Baustein für anspruchsvolle Schaltungen
Entdecken Sie den HEF 4001BT NXP, einen hochentwickelten Dual-2-Input-NOR-Gatter-CMOS-IC, der speziell für Ingenieure und Entwickler konzipiert wurde, die auf höchste Zuverlässigkeit und Flexibilität bei der Realisierung digitaler Logikfunktionen angewiesen sind. Dieser Baustein ist die ideale Lösung, um komplexe logische Operationen effizient und störungsfrei zu implementieren und stellt eine überlegene Alternative zu herkömmlichen diskreten Logikgattern oder weniger spezialisierten integrierten Schaltungen dar, insbesondere wenn es um präzise Signalverarbeitung in einem breiten Spannungsbereich geht.
Leistungsstarke Funktionalität und Flexibilität
Der HEF 4001BT NXP zeichnet sich durch seine Kernfunktion aus: die Realisierung von NOR-Logik. Ein NOR-Gatter gibt nur dann einen HIGH-Pegel aus, wenn alle seine Eingänge auf LOW liegen. Dies ermöglicht die Implementierung aller grundlegenden Booleschen Funktionen, einschließlich AND, OR, NOT und NAND, durch die Kombination mehrerer NOR-Gatter. Die zwei unabhängigen 2-Input-NOR-Gatter auf einem einzigen Chip bieten eine signifikante Platzersparnis und reduzieren die Komplexität von Schaltungsdesigns.
Die herausragende Eigenschaft des HEF 4001BT NXP liegt in seinem breiten Betriebsspannungsbereich von 3 V bis 18 V. Diese Flexibilität erlaubt den Einsatz in einer Vielzahl von Applikationen, von Niederspannungssystemen bis hin zu industriellen Steuerungen, die höhere Spannungsschwellen erfordern. Diese Anpassungsfähigkeit minimiert die Notwendigkeit verschiedener Logikfamilien und vereinfacht die Systementwicklung erheblich.
Technische Überlegenheit und Verarbeitungsqualität
Als Teil der bewährten HEF4000B-Serie von NXP Semiconductors profitiert der HEF 4001BT von jahrzehntelanger Erfahrung in der CMOS-Technologie. Diese Serie steht für hohe Störfestigkeit, geringen Stromverbrauch im statischen Betrieb und exzellente Schaltschwellen. Die implementierte CMOS-Technologie gewährleistet eine hohe Eingangsimpedanz, was zu minimaler Belastung der vorgelagerten Schaltungen führt. Die Präzision der Schaltschwellen, die typischerweise etwa 50 % der Versorgungsspannung betragen, sorgt für robuste und zuverlässige Logikpegel.

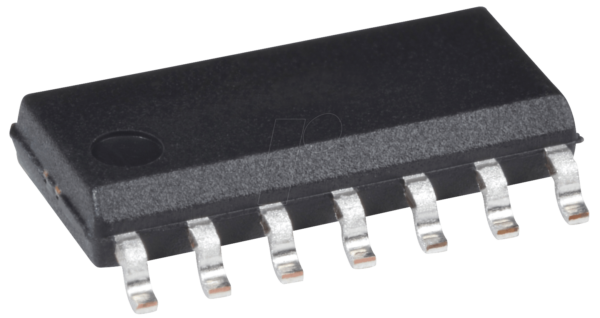

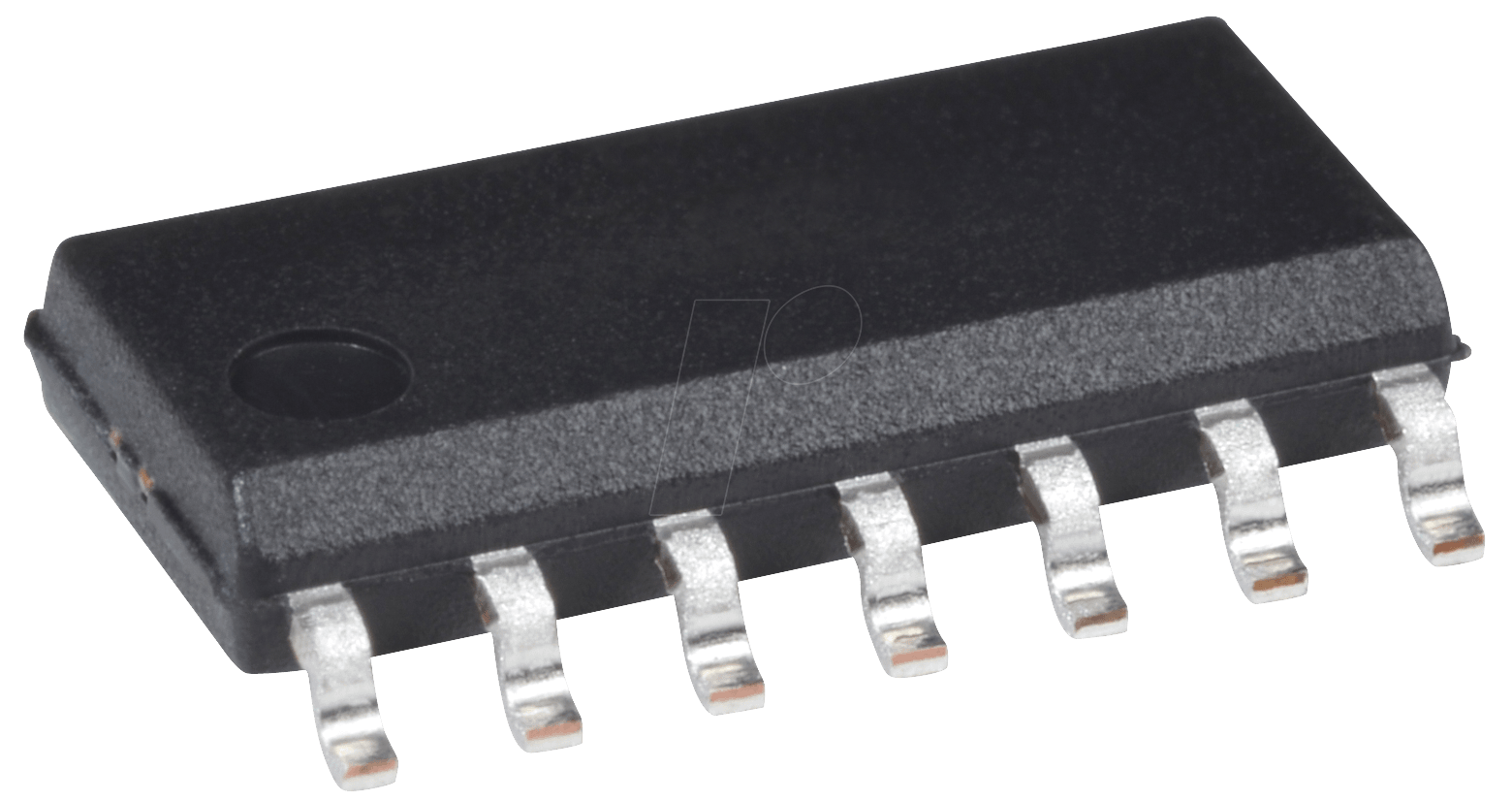

Die SO-14-Bauform (Small Outline Package) bietet eine kompakte und dennoch einfach zu handhabende Montageoption für Leiterplatten. Dies ist entscheidend für moderne elektronische Geräte, bei denen Platz oft ein limitierender Faktor ist. Die präzise gefertigten Pins ermöglichen eine zuverlässige Lötverbindung und tragen zur mechanischen Stabilität des Systems bei.
Vorteile des HEF 4001BT NXP im Überblick
- Vielseitige Logikimplementierung: Ermöglicht die Realisierung komplexer digitaler Funktionen durch die universelle NOR-Logik.
- Breiter Betriebsspannungsbereich: Geeignet für Systeme von 3 V bis 18 V, was eine hohe Flexibilität in verschiedenen Applikationen ermöglicht.
- Hohe Zuverlässigkeit: Basierend auf der robusten HEF4000B CMOS-Serie von NXP, bekannt für ihre Störfestigkeit und Langlebigkeit.
- Kompakte Bauform: Das SO-14-Gehäuse spart Platz auf der Leiterplatte und ist ideal für miniaturisierte Designs.
- Geringer Stromverbrauch: Typisch für CMOS-Technologie, reduziert dies die Wärmeentwicklung und den Energiebedarf des Systems.
- Hohe Eingangsimpedanz: Minimale Belastung der treibenden Schaltungen für stabilere Signalübertragung.
- Präzise Schaltschwellen: Gewährleistet zuverlässige Logikpegel und minimiert Fehlfunktionen durch Rauschen.
Einsatzmöglichkeiten und Anwendungsbereiche
Der HEF 4001BT NXP ist prädestiniert für eine breite Palette von Anwendungen, bei denen präzise digitale Logik und eine hohe Flexibilität bei der Spannungsversorgung gefordert sind. Dazu gehören:
- Digitale Steuerungen: In industriellen Steuerungsanlagen, Haushaltsgeräten und Automatisierungssystemen zur Implementierung von Logikfunktionen.
- Signalverarbeitung: Für die Erstellung von Taktgeneratoren, Frequenzteilern und komplexen Booleschen Kombinatoren.
- Speicherschaltungen: Als Basis für einfache Flip-Flops und Latches zur Datenspeicherung.
- Anzeigesteuerungen: Zur Ansteuerung von Displays und zur Signalaufbereitung in Anzeigesystemen.
- Schutzschaltungen: Zur Implementierung von Überwachungs- und Verriegelungsfunktionen.
- Lehr- und Forschungslabore: Ein essenzieller Baustein für das Erlernen und Experimentieren mit digitaler Logik.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | CMOS Dual 2-Input NOR Gate |
| Hersteller | NXP Semiconductors |
| Serie | HEF4000B |
| Anzahl Gatter | 2 |
| Eingänge pro Gatter | 2 |
| Betriebsspannung (min.) | 3 V |
| Betriebsspannung (max.) | 18 V |
| Gehäuseform | SO-14 (Small Outline Package) |
| Schaltgeschwindigkeit | Typischepropagation delay (tpd) von wenigen zehn Nanosekunden, abhängig von Last und Spannung. Bietet eine ausgezeichnete Balance zwischen Geschwindigkeit und Energieeffizienz für allgemeine digitale Anwendungen. |
| Schaltschwellen | Die typischen Schaltschwellen (VIH, VIL) sindApproximately 50% der VDD, was eine robuste Immunität gegenüber Rauschen gewährleistet und klare Unterscheidungen zwischen logischen Zuständen ermöglicht. |
| Ausgangsstrom | Signifikante Stromliefer- und Senkefähigkeit, ausreichend um mehrere TTL- oder CMOS-Eingänge direkt anzusteuern oder kleine Lasten zu treiben. Die genauen Werte sind last- und spannungsabhängig. |
| Temperaturbereich | Standard kommerzieller Bereich, optimiert für zuverlässigen Betrieb in den meisten Umgebungsbedingungen. |
FAQ – Häufig gestellte Fragen zu HEF 4001BT NXP – NOR-Gate, 2-Input, 3 … 18 V, SO-14
Was ist die Hauptfunktion eines NOR-Gatters?
Ein NOR-Gatter ist eine grundlegende logische Schaltung, die eine Ausgabe von HIGH (logisch 1) liefert, wenn und nur wenn alle ihre Eingänge auf LOW (logisch 0) liegen. Jede andere Kombination von Eingängen führt zu einer Ausgabe von LOW.
Warum ist der breite Betriebsspannungsbereich des HEF 4001BT NXP vorteilhaft?
Der Betriebsspannungsbereich von 3 V bis 18 V macht den Baustein äußerst flexibel. Er kann in Niederspannungssystemen wie batteriebetriebenen Geräten genauso eingesetzt werden wie in industriellen Umgebungen, die höhere Spannungen erfordern. Dies reduziert die Notwendigkeit, verschiedene IC-Familien für unterschiedliche Spannungsniveaus zu verwenden.
In welchen Arten von Projekten kann der HEF 4001BT NXP typischerweise eingesetzt werden?
Der HEF 4001BT NXP eignet sich hervorragend für digitale Steuerungen, Signalverarbeitungsschaltungen, einfache Speicherelemente (wie Flip-Flops), Taktgeneratoren und als universeller Logikbaustein in prototypischen Schaltungen sowie in der Lehre.
Was bedeutet die SO-14 Gehäuseform?
SO-14 steht für Small Outline Package mit 14 Pins. Dies ist eine gängige Oberflächenmontage-Bauform, die kompakt ist und eine einfache Bestückung auf Leiterplatten ermöglicht. Sie ist eine gute Wahl für moderne, platzsparende Designs.
Wie unterscheidet sich der HEF 4001BT NXP von anderen Logikgattern wie NAND oder AND?
Der HEF 4001BT NXP realisiert die NOR-Logik. NAND- und AND-Gatter haben unterschiedliche Ausgangscharakteristiken für verschiedene Eingangskombinationen. Alle universellen Gatter (wie NAND und NOR) können jedoch theoretisch zur Realisierung aller anderen grundlegenden Logikfunktionen verwendet werden. NOR-Gatter sind oft die bevorzugte Wahl, wenn bestimmte Implementierungen oder die Vermeidung von UND-Verknüpfungen im Vordergrund stehen.
Ist die HEF4000B-Serie mit anderen CMOS-Serien kompatibel?
Die HEF4000B-Serie ist eine etablierte CMOS-Logikfamilie. Sie ist generell mit anderen CMOS-Logikfamilien (z.B. 4000B-kompatiblen ICs) kompatibel, insbesondere in Bezug auf die elektrischen Pegel. Bei der Kombination mit anderen Familien ist jedoch immer die spezifische Datenblattinformation zu beachten.
