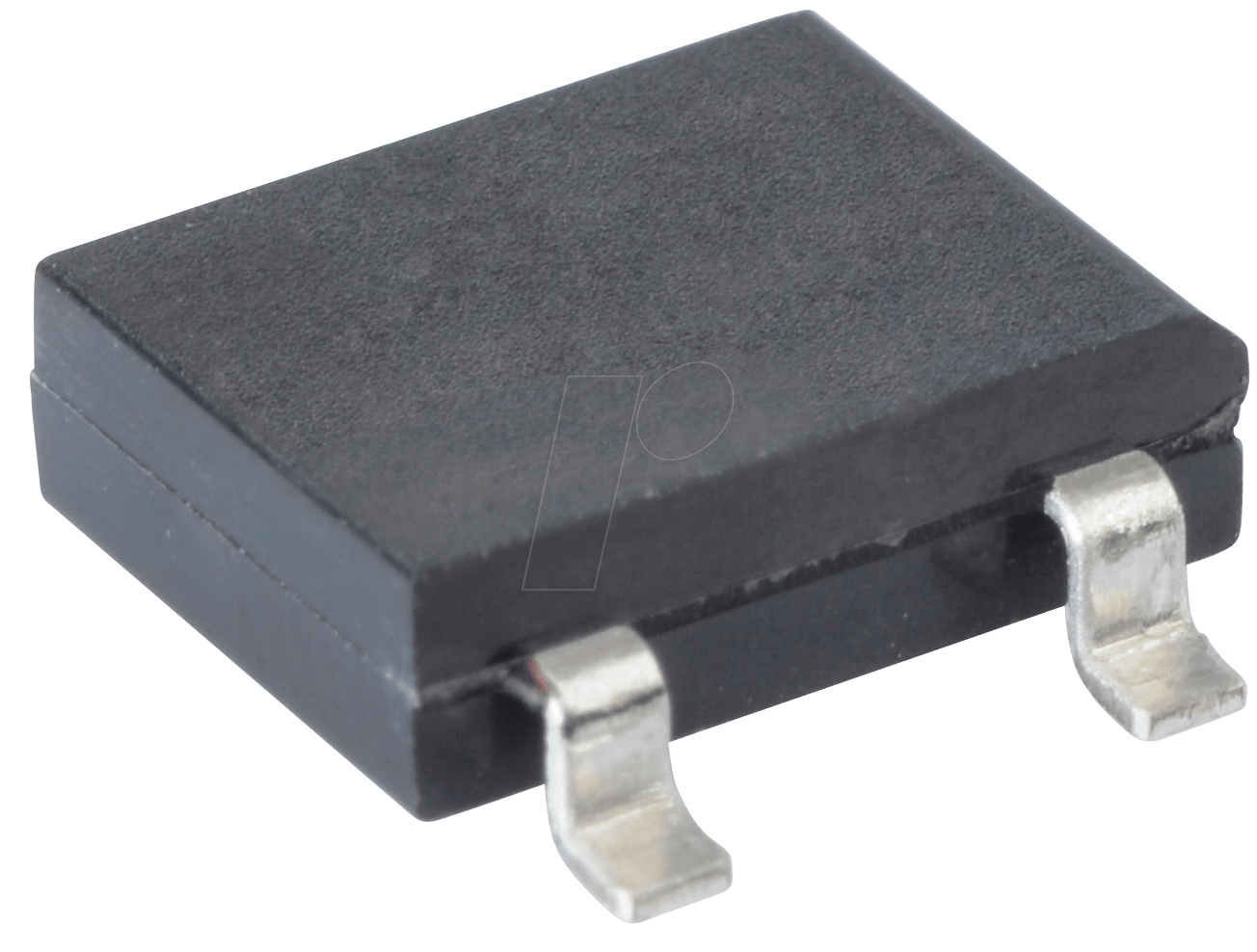

HDBLS 104G Brückengleichrichter: Effiziente Gleichrichtung für Ihre Elektronikprojekte
Für Elektronikentwickler, Reparaturtechniker und Hobbyisten, die eine zuverlässige Umwandlung von Wechselstrom in Gleichstrom benötigen, bietet der HDBLS 104G Brückengleichrichter eine herausragende Lösung. Dieses Bauteil ist darauf ausgelegt, die Anforderungen moderner Schaltungen zu erfüllen, indem es eine konstante und stabile Gleichspannung liefert, was für den Betrieb empfindlicher elektronischer Komponenten unerlässlich ist.
Unerreichte Leistung und Zuverlässigkeit
Der HDBLS 104G Brückengleichrichter zeichnet sich durch seine bemerkenswerte Leistung und seine robusten Spezifikationen aus. Mit einer maximalen Sperrspannung von 400 V und einem maximalen Durchlassstrom von 1 A ist er für eine Vielzahl von Anwendungen im Bereich der Niederspannungs- und mittleren Leistungselektronik bestens geeignet. Seine integrierte Brückenschaltung minimiert den Bedarf an externen Komponenten und vereinfacht so den Schaltungsaufbau, was ihn zu einer bevorzugten Wahl gegenüber diskreten Diodenlösungen macht, die anfälliger für Fehler und zeitaufwendiger in der Montage sind.
Vorteile des HDBLS 104G Brückengleichrichters
- Hohe Spannungsfestigkeit: Mit 400 V maximaler Sperrspannung bietet der HDBLS 104G eine signifikante Sicherheitsreserve für Anwendungen, die eine robuste Gleichrichtung erfordern, selbst unter wechselnden Netzbedingungen.
- Effiziente Strombelastbarkeit: Ein Durchlassstrom von 1 A ist ausreichend für viele gängige Stromversorgungen, Ladegeräte und Signalverarbeitungsschaltungen, was eine breite Anwendbarkeit sicherstellt.
- Integrierte Brückenschaltung: Die kompakte Bauform mit vier Dioden in Brückenkonfiguration vereinfacht das Schaltungsdesign erheblich und reduziert die Stückliste, was Kosten und Montagezeit spart.
- Geringer Spannungsabfall: Moderne Halbleitertechnologie sorgt für einen minimalen Spannungsabfall über die Dioden im leitenden Zustand, was die Effizienz der Stromversorgung erhöht und Wärmeentwicklung reduziert.
- Zuverlässige thermische Leistung: Das Gehäusematerial und das Design sind auf eine effiziente Wärmeableitung optimiert, um auch bei kontinuierlicher Belastung eine lange Lebensdauer zu gewährleisten.
- Industriestandard-Montage: Das gängige Gehäuseformat ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und eine problemlose Bestückung.
Detaillierte technische Spezifikationen
Die präzise Auswahl von Komponenten ist entscheidend für die Stabilität und Langlebigkeit elektronischer Systeme. Der HDBLS 104G Brückengleichrichter wurde entwickelt, um diesen Anforderungen gerecht zu werden. Seine durchdachte Konstruktion und die Verwendung hochwertiger Materialien gewährleisten eine zuverlässige Performance.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Brückengleichrichter |
| Modellnummer | HDBLS 104G |
| Maximale Sperrspannung (Vrrm) | 400 V |
| Maximaler Durchlassstrom (If) | 1 A |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäusetyp | Standard-SMD-Gehäuse (z.B. DO-214AA / SMB) für einfache Lötbarkeit und gute Wärmeableitung. Präzise gefertigt für sicheren Kontakt und optimale elektrische Verbindung. |
| Diodencharakteristik | Schnelle Schaltzeiten und niedriger Leckstrom im Sperrzustand, optimiert für effiziente Gleichrichtung ohne signifikante Verluste. |
| Anwendungsbereiche | Stromversorgungen für Unterhaltungselektronik, industrielle Steuerungen, Ladegeräte, Signalaufbereitung und allgemeine Schaltungsanwendungen, wo eine AC zu DC-Umwandlung mit 1 A Strombedarf benötigt wird. |
Semantische Einordnung und Anwendungsvielfalt
Der HDBLS 104G Brückengleichrichter ist ein fundamentaler Bestandteil in der Welt der Leistungselektronik. Seine Funktion als Gleichrichter ist essenziell für die Erzeugung von Gleichspannung aus Wechselspannungsquellen, wie sie in nahezu jedem elektronischen Gerät vorkommt. Die 400 V Sperrspannung klassifizieren ihn für Anwendungen, die über einfache Netzteiltransformatoren hinausgehen und auch höhere Spannungsspitzen sicher handhaben müssen. Der spezifizierte Durchlassstrom von 1 A positioniert ihn als ideale Lösung für Geräte, die keine extrem hohen Stromstärken benötigen, aber dennoch eine stabile und zuverlässige Gleichspannung erfordern. Dies schließt eine breite Palette von Geräten ein, von kleinen Adaptern für mobile Geräte bis hin zu spezialisierten industriellen Steuerungen.
Die integrierte Brückenschaltung vereinfacht das Design von Schaltnetzteilen und AC/DC-Konvertern erheblich. Anstatt vier einzelne Dioden mit entsprechenden Anschlussdrähten und Lötstellen zu verdrahten, bietet der HDBLS 104G eine kompakte, vormontierte Lösung. Dies reduziert nicht nur die Komplexität des Layouts auf der Leiterplatte, sondern minimiert auch potenzielle Fehlerquellen während des Produktionsprozesses. Die Reduzierung der Anzahl der Lötstellen kann auch die Gesamtzuverlässigkeit des Systems erhöhen, da jede Lötstelle ein potenzieller Punkt für Ausfälle ist.
Die thermischen Eigenschaften des Bauteils sind ebenfalls von großer Bedeutung. Bei der Gleichrichtung entstehen zwangsläufig Verluste, die sich in Wärme umwandeln. Ein effizientes Wärmemanagement ist daher entscheidend, um eine Überhitzung zu vermeiden und die Lebensdauer des Gleichrichters zu maximieren. Das Gehäuse des HDBLS 104G ist darauf ausgelegt, diese Wärme effektiv an die Umgebung abzugeben, sei es durch Kontakt mit der Leiterplatte oder durch Luftkonvektion. Dies ermöglicht den Betrieb bei Nennstrom unterhalb der maximal zulässigen Betriebstemperatur und gewährleistet eine lange und störungsfreie Funktion.
In Bezug auf die Materialauswahl und Fertigungspräzision sind Brückengleichrichter wie der HDBLS 104G oft mit Silizium-Dioden bestückt, die für ihre guten elektrischen Eigenschaften und ihren breiten Temperaturbereich bekannt sind. Die Qualität der Halbleitermaterialien und die Reinheit der Dotierung spielen eine entscheidende Rolle für die Leistung, insbesondere für den geringen Spannungsabfall im leitenden Zustand und den niedrigen Leckstrom im Sperrzustand. Diese Eigenschaften tragen direkt zur Energieeffizienz des Gesamtsystems bei.
FAQ – Häufig gestellte Fragen zu HDBLS 104G – Brückengleichrichter, 400 V, 1 A
Was ist die Hauptfunktion eines Brückengleichrichters?
Ein Brückengleichrichter wandelt Wechselstrom (AC) in pulsierenden Gleichstrom (DC) um. Dies geschieht, indem die Polarität des Wechselstroms so gesteuert wird, dass der Stromfluss immer in die gleiche Richtung durch die Last erfolgt, unabhängig von der ursprünglichen Polarität der Eingangsspannung.
Für welche Anwendungen ist der HDBLS 104G Brückengleichrichter besonders geeignet?
Der HDBLS 104G eignet sich hervorragend für kleinere bis mittelgroße Stromversorgungen, Ladegeräte, Netzteile für elektronische Geräte, Signalaufbereitungsschaltungen und generell für alle Projekte, die eine zuverlässige AC-zu-DC-Umwandlung mit bis zu 1 A Strombedarf und einer Eingangsspannung bis zu 400 V erfordern.
Welchen Vorteil bietet die integrierte Brückenschaltung gegenüber einzelnen Dioden?
Die integrierte Bauform vereinfacht den Schaltungsaufbau, reduziert die Anzahl der benötigten Komponenten und Lötstellen, spart Platz auf der Leiterplatte und minimiert das Risiko von Verdrahtungsfehlern. Dies führt zu einem kompakteren, kostengünstigeren und potenziell zuverlässigeren Design.
Was bedeutet die Angabe „400 V“ bei diesem Brückengleichrichter?
Die Angabe „400 V“ bezieht sich auf die maximale Sperrspannung (Peak Inverse Voltage – PIV oder Vrrm). Dies ist die höchste Spannung, die der Gleichrichter im Sperrzustand sicher blockieren kann, ohne durchzuschlagen. Es ist wichtig, dass die maximale umgekehrte Spannung in Ihrer Schaltung diesen Wert nicht überschreitet, um Beschädigungen zu vermeiden.
Wie wird die Wärmeableitung bei diesem Brückengleichrichter gewährleistet?
Der HDBLS 104G ist in einem Gehäuse untergebracht, das für eine effiziente Wärmeableitung optimiert ist. Bei der Montage auf einer Leiterplatte sollte auf eine gute thermische Anbindung geachtet werden, um die entstehende Verlustleistung effektiv an die Umgebung abzugeben und die Betriebstemperatur im zulässigen Bereich zu halten.
Kann ich den HDBLS 104G für höhere Stromstärken als 1 A verwenden?
Nein, die Nennstromstärke von 1 A ist die maximale Dauerstromstärke, die der Gleichrichter sicher verarbeiten kann. Eine Überschreitung dieses Wertes führt zu Überhitzung, Leistungseinbußen und kann zur Zerstörung des Bauteils führen. Für höhere Stromanforderungen sind separate Brückengleichrichter mit entsprechenden Spezifikationen erforderlich.
Ist dieser Brückengleichrichter für den Einsatz in Netzteilen für den Hausgebrauch geeignet?
Ja, der HDBLS 104G Brückengleichrichter ist aufgrund seiner Spannungs- und Stromspezifikationen gut geeignet für viele Anwendungen im Bereich der Stromversorgung von Haushaltsgeräten und Unterhaltungselektronik, sofern die maximalen Spannungs- und Stromanforderungen des Geräts durch die Spezifikationen des Gleichrichters abgedeckt sind.
