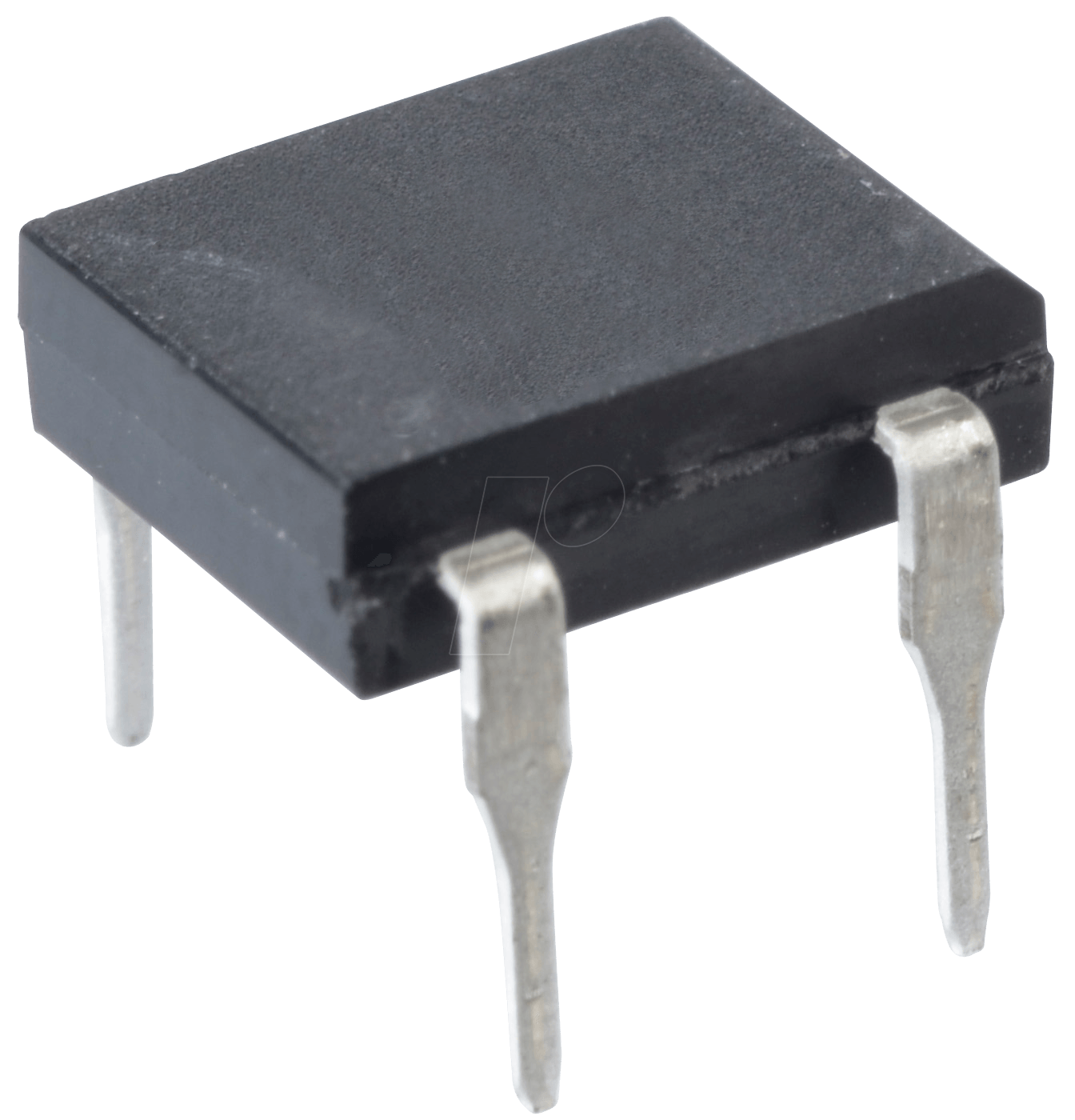

HDBL 107G – Der Leistungsstarke Brückengleichrichter für Ihre Elektronikprojekte
Der HDBL 107G Brückengleichrichter ist die ideale Lösung für alle, die eine zuverlässige und effiziente Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) benötigen. Er richtet sich speziell an Elektronik-Enthusiasten, professionelle Entwickler und Hersteller, die Wert auf Präzision, Langlebigkeit und hohe Leistungsfähigkeit in ihren Schaltungen legen. Mit seiner robusten Konstruktion und den spezifizierten Parametern übertrifft der HDBL 107G Standardgleichrichter und bietet eine sichere Basis für anspruchsvolle Anwendungen.
Maximale Leistung und Zuverlässigkeit: Der HDBL 107G Vorteil
Warum sollten Sie sich für den HDBL 107G entscheiden? Diese Frage beantwortet sich durch die herausragenden Eigenschaften, die ihn von herkömmlichen Brückengleichrichtern abheben. Während Standardlösungen oft an ihre Grenzen stoßen, wenn es um Spannungsfestigkeit und Strombelastbarkeit geht, bietet der HDBL 107G mit seinen 1000 V Sperrspannung und 1 A Gleichrichtstrom eine bemerkenswerte Reserve. Diese höhere Spannungsfestigkeit minimiert das Risiko von Durchschlägen und Überspannungsschäden, selbst unter widrigen Betriebsbedingungen oder bei Netzschwankungen. Die präzise gefertigten Halbleiterkomponenten garantieren eine geringe Durchlassspannung und damit eine effiziente Energieumwandlung mit minimalen Verlusten. Dies führt zu einer geringeren Wärmeentwicklung, was wiederum die Lebensdauer des Bauteils und der gesamten Schaltung verlängert. Die stabile und konstante Leistungsausgabe des HDBL 107G ist essenziell für Anwendungen, bei denen eine ungetrübte DC-Versorgung unerlässlich ist, wie beispielsweise in präzisen Messgeräten, stabilisierten Netzteilen oder empfindlichen Audio-Verstärkerschaltungen. Die Auswahl des HDBL 107G bedeutet die Investition in Sicherheit, Effizienz und nachhaltige Funktionalität Ihrer elektronischen Systeme.
Präzision und Effizienz in jedem Detail
Der HDBL 107G Brückengleichrichter ist das Ergebnis sorgfältiger Ingenieurskunst und der Verwendung hochwertiger Materialien. Jedes Detail wurde darauf ausgelegt, eine maximale Leistung und Zuverlässigkeit zu gewährleisten. Die interne Struktur des Gleichrichters besteht aus vier sorgfältig ausgewählten Silizium-PN-Übergängen, die in einer spezifischen Anordnung integriert sind, um die AC-zu-DC-Konvertierung zu ermöglichen. Die Dicke und Reinheit des Halbleitermaterials sind entscheidend für die Leistungsfähigkeit und die Sperrspannungsfestigkeit. Dank fortschrittlicher Fertigungsprozesse werden diese Übergänge mit extrem geringen Leckströmen und einer niedrigen Durchlassspannung realisiert. Die optimierte Geometrie der einzelnen Dioden und ihre thermische Anbindung an das Gehäuse sorgen für eine effiziente Wärmeabfuhr. Dies ist besonders wichtig, da bei der Gleichrichtung immer ein gewisser Energieverlust in Form von Wärme auftritt. Eine gute Wärmeableitung verhindert ein thermisches Durchgehen des Bauteils und sichert eine stabile Funktion auch bei dauerhafter Belastung.
Anwendungsbereiche des HDBL 107G
Der HDBL 107G Brückengleichrichter eignet sich für eine Vielzahl von Anwendungen, in denen eine zuverlässige Gleichstromversorgung benötigt wird:
- Netzteile: Als Kernkomponente in der Stromversorgung von elektronischen Geräten, um die aus dem Netz bezogene Wechselspannung in eine nutzbare Gleichspannung umzuwandeln. Dies reicht von einfachen Ladegeräten bis hin zu komplexen geregelten Netzteilen.
- Audio- und Videotechnik: In Verstärkern und anderen Audiogeräten zur Erzeugung einer stabilen und rauscharmen Gleichspannung, die für die Verstärkungssignale unerlässlich ist.
- Industrielle Steuerungen: In industriellen Automatisierungs- und Steuerungssystemen, wo eine robuste und zuverlässige Stromversorgung für Sensoren, Aktoren und Steuergeräte benötigt wird.
- Beleuchtungstechnik: Für die Stromversorgung von LED-Treibern oder anderen DC-betriebenen Beleuchtungssystemen.
- Laborgeräte und Messtechnik: In Präzisionsinstrumenten, bei denen eine stabile und störungsfreie Stromversorgung für genaue Messergebnisse entscheidend ist.
- Prototypenbau und Hobbyelektronik: Eine ausgezeichnete Wahl für Entwickler und Bastler, die auf bewährte und leistungsfähige Komponenten setzen möchten.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des HDBL 107G Brückengleichrichters wird durch seine präzisen technischen Spezifikationen definiert. Diese Werte sind entscheidend für die Auswahl des richtigen Bauteils für jede spezifische Anwendung und gewährleisten eine optimale Funktionalität und Langlebigkeit.
| Eigenschaft | Spezifikation |
|---|---|
| Maximaler reverser Spitzenwert pro Diode (Vrrm) | 1000 V |
| Maximaler mittlerer Gleichrichtstrom (If(AV)) | 1 A |
| Maximaler Spitzenstoßstrom (Ifsm) | 30 A (1 Periode, 50 Hz) |
| Maximale Durchlassspannung pro Diode (Vf) bei 1A | 1.1 V |
| Maximale Sperrstrom pro Diode (Ir) bei 1000V | 10 µA |
| Betriebstemperaturbereich (Tj) | -55 °C bis +150 °C |
| Gehäusetyp | Plastik mit Metallboden (oft TO-220-ähnlich oder ähnliche Bauform für gute Wärmeableitung) |
| Anschlusspins | Standard für Lötverbindungen |
Materialien und Fertigungsqualität
Der HDBL 107G Brückengleichrichter zeichnet sich durch seine hochwertige Materialauswahl und die Präzision seiner Fertigung aus. Das Herzstück des Bauteils bilden die Halbleiterchips, die aus hochreinem Silizium gefertigt werden. Dieses Material ist aufgrund seiner ausgezeichneten elektrischen Eigenschaften und seiner thermischen Stabilität die erste Wahl für Leistungshalbleiter. Die Oberflächen der Siliziumchips sind durch spezielle Passivierungsprozesse geschützt, um Degradation durch Umwelteinflüsse wie Feuchtigkeit oder chemische Substanzen zu minimieren und die Langzeitstabilität zu gewährleisten. Die elektrischen Verbindungen innerhalb des Gehäuses werden durch bondtechnische Verfahren hergestellt, die eine hohe Stromtragfähigkeit und geringe Übergangswiderstände sicherstellen. Das Gehäuse selbst ist typischerweise aus einem robusten Kunststoffmaterial gefertigt, das eine hohe Dielektrizitätsfestigkeit und mechanische Stabilität bietet. Bei Modellen mit Metallboden, wie sie oft im TO-220-Format zu finden sind, sorgt eine dünne Schicht Wärmeleitpaste dafür, dass die Abwärme des Halbleiters effizient an einen Kühlkörper abgegeben werden kann. Diese Kombination aus hochwertigem Halbleitermaterial, präzisen Verbindungstechniken und einem robusten Gehäuse garantiert die Zuverlässigkeit und Langlebigkeit des HDBL 107G unter anspruchsvollen Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu HDBL 107G – Brückengleichrichter, 1000 V, 1 A
Was ist die Hauptfunktion eines Brückengleichrichters?
Ein Brückengleichrichter wandelt Wechselstrom (AC) in Gleichstrom (DC) um. Er tut dies, indem er den Stromfluss so steuert, dass er unabhängig von der Polarität der Eingangswechselspannung immer in die gleiche Richtung durch die Last fließt.
Für welche Anwendungen ist der HDBL 107G Brückengleichrichter besonders geeignet?
Der HDBL 107G ist ideal für eine Vielzahl von Anwendungen, die eine zuverlässige Gleichstromversorgung erfordern, darunter Netzteile, Audio- und Videogeräte, industrielle Steuerungen, Beleuchtungstechnik und präzise Messtechnik. Seine hohe Spannungsfestigkeit macht ihn auch für Anwendungen mit Netzspannung geeignet.
Was bedeutet die Angabe „1000 V“ bei diesem Brückengleichrichter?
Die Angabe „1000 V“ bezieht sich auf die maximale Sperrspannung (Vrrm – Peak Repetitive Reverse Voltage) pro Diode im Brückengleichrichter. Dies bedeutet, dass jede einzelne Diode einer maximalen Spannung von 1000 Volt in Sperrrichtung standhalten kann, ohne durchzuschlagen. Dies bietet eine erhebliche Sicherheitsreserve gegenüber Standardgleichrichtern.
Wie unterscheidet sich der HDBL 107G von einem Standard-4007-Gleichrichter?
Der HDBL 107G bietet im Vergleich zu einem gängigen 1N4007 Gleichrichter eine signifikant höhere maximale Sperrspannung (1000 V gegenüber 1000 V, wobei der HDBL 107G oft für höhere Gesamtbelastbarkeit ausgelegt ist) und in diesem Fall eine identische Strombelastbarkeit von 1 A. Die Schlüsselvorteile des HDBL 107G liegen in seiner spezifisch optimierten Konstruktion für höhere Spannungsfestigkeit und potenziell bessere thermische Eigenschaften, was zu einer längeren Lebensdauer und erhöhter Zuverlässigkeit führt, insbesondere in Anwendungen mit größeren Spannungsspitzen.
Kann der HDBL 107G direkt an die Netzspannung angeschlossen werden?
Ja, mit einer maximalen Sperrspannung von 1000 V ist der HDBL 107G für den Einsatz mit der typischen Netzspannung (z.B. 230 V AC in Europa) geeignet, wobei die tatsächliche Belastung und Auslegung des Netzteils zu berücksichtigen sind. Es ist jedoch immer ratsam, zusätzliche Schutzschaltungen wie Sicherungen oder Varistoren zu integrieren, um die Schaltung vor extremen Spannungsspitzen zu schützen.
Wie wird die Wärmeableitung bei diesem Brückengleichrichter sichergestellt?
Der HDBL 107G ist typischerweise in einem Gehäuse verbaut, das eine effiziente Wärmeableitung ermöglicht. Viele dieser Brückengleichrichter sind im TO-220-Format oder einer ähnlichen Bauform erhältlich, die es erlaubt, sie auf einem Kühlkörper zu montieren. Dies ist besonders wichtig bei höherer Strombelastung, um eine Überhitzung des Bauteils zu vermeiden und seine Lebensdauer zu maximieren.
Welche Art von Ausgang liefert der HDBL 107G?
Der HDBL 107G liefert einen pulsierenden Gleichstrom (DC). Um eine geglättete und stabile Gleichspannung zu erhalten, muss dieser Ausgang üblicherweise mit einem oder mehreren Kondensatoren gefiltert werden, um die verbleibenden AC-Anteile zu reduzieren.
