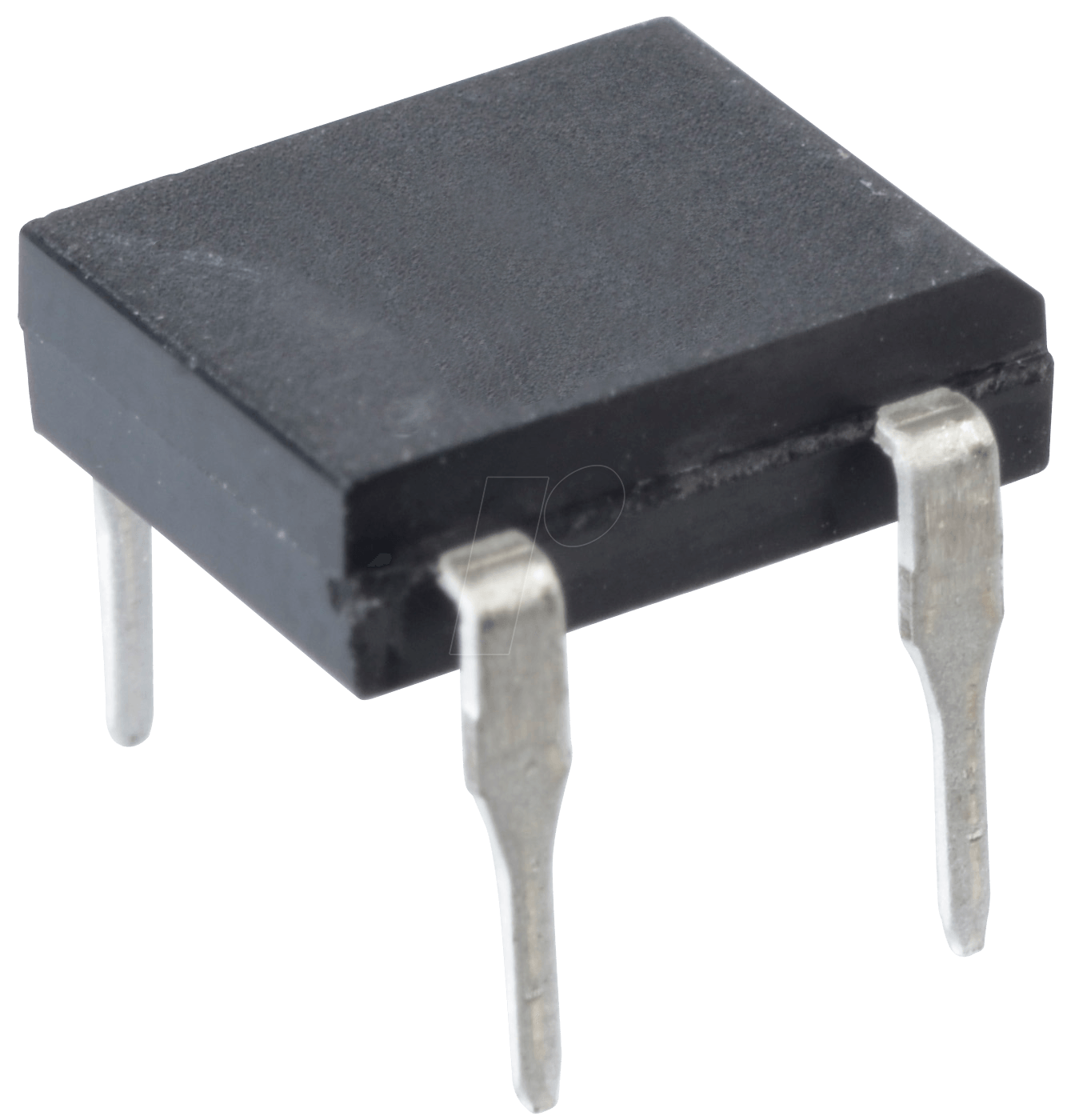

HDBL 105G – Brückengleichrichter für Effizienz und Zuverlässigkeit
Sie suchen nach einer robusten und leistungsfähigen Lösung zur Umwandlung von Wechselstrom in Gleichstrom? Der HDBL 105G Brückengleichrichter ist die ideale Komponente für Ingenieure, Entwickler und anspruchsvolle Heimwerker, die eine zuverlässige und effiziente Gleichrichtung für ihre Schaltungen benötigen. Dieses Bauteil schließt die Lücke zwischen instabilen AC-Quellen und den stabilen DC-Anforderungen moderner Elektronik.
Überlegene Leistung für anspruchsvolle Anwendungen
Im Gegensatz zu herkömmlichen Gleichrichterlösungen, die oft Kompromisse bei Spannungstoleranz oder Strombelastbarkeit eingehen, bietet der HDBL 105G Brückengleichrichter eine außergewöhnliche Kombination aus hoher Sperrspannung und belastbarer Stromstärke. Seine sorgfältig ausgewählten Halbleiterbauelemente gewährleisten eine minimale Durchlassspannung und damit eine reduzierte Wärmeentwicklung, was sich direkt in einer erhöhten Effizienz und Langlebigkeit Ihrer Gesamtschaltung niederschlägt. Die Integration in einer einzigen Komponente vereinfacht zudem das Schaltungsdesign und reduziert die Anzahl benötigter Einzelteile.
Technische Exzellenz des HDBL 105G
Der HDBL 105G ist konzipiert, um den anspruchsvollen Anforderungen moderner elektronischer Systeme gerecht zu werden. Seine Kernkompetenz liegt in der präzisen und verlustarmen Umwandlung von Wechselspannung in pulsierende Gleichspannung, die dann durch nachgeschaltete Filterglättung weiter optimiert werden kann.
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 600 V ist dieser Gleichrichter hervorragend geeignet für Anwendungen, bei denen Netzspannungen oder höhere AC-Quellen im Spiel sind, und bietet eine signifikante Sicherheitsreserve.
- Zuverlässige Strombelastbarkeit: Die Nennstromstärke von 1 A ermöglicht den Einsatz in einer Vielzahl von Stromversorgungen, Ladegeräten und anderen elektronischen Geräten, die eine konstante und stabile Gleichspannung benötigen.
- Effiziente Gleichrichtung: Durch die optimierte Halbleitertechnologie minimiert der HDBL 105G die Durchlassverluste, was zu einer höheren Energieeffizienz und geringeren Wärmeentwicklung im Vergleich zu älteren oder minderwertigen Bauteilen führt.
- Kompakte Bauform: Die integrierte Brückenschaltung spart Platz auf der Platine und vereinfacht die Verdrahtung, was insbesondere in geräteinternen Schaltungen von großem Vorteil ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien und nach strengen Qualitätsstandards, ist der HDBL 105G für eine lange Lebensdauer und den zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen ausgelegt.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des HDBL 105G Brückengleichrichters eröffnet eine breite Palette von Einsatzmöglichkeiten:
- Stromversorgungen: Unverzichtbar in der Herstellung von AC/DC-Netzteilen für Industrieanlagen, Labormessgeräte, Unterhaltungselektronik und LED-Beleuchtungssysteme.
- Ladegeräte: Ermöglicht die effiziente Umwandlung der Netzspannung für das Laden von Batterien in Fahrzeugen, Werkzeugen und mobilen Geräten.
- Motorsteuerungen: Dient als Basis für die Gleichrichtung von Spannungen in DC-Motorsteuerungen, wo eine präzise Ansteuerung erforderlich ist.
- Audio-Verstärker: Wird in Netzteilen von Audiogeräten eingesetzt, um eine saubere Gleichspannung für die Verstärkerschaltungen zu gewährleisten.
- Schweißgeräte und Stromerzeuger: Bietet die notwendige Gleichrichtung in kleineren Schweißstromversorgungen und mobilen Stromerzeugern.
- Experimentelle Schaltungen und Prototypen: Ein Standardbauteil für Ingenieure und Hobbyisten, die Schaltungen aufbauen und testen.
Qualität und Spezifikationen im Detail
Der HDBL 105G Brückengleichrichter zeichnet sich durch seine präzise Verarbeitung und die Verwendung von ausgewählten Halbleitermaterialien aus. Dies garantiert nicht nur die Einhaltung der angegebenen technischen Daten, sondern auch eine überlegene Leistung in Bezug auf Lebensdauer und Zuverlässigkeit. Die optimierte Gehäusekonstruktion sorgt zudem für eine gute Wärmeabfuhr, was die Effizienz des Bauteils auch unter Dauerlast aufrechterhält.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | HDBL 105G |
| Typ | Brückengleichrichter |
| Maximale Sperrspannung (VRRM) | 600 V |
| Maximaler Gleichrichtungsstrom (IF(AV)) | 1 A |
| Maximale Spitzen-Stoßstrom (IFSM) | 30 A (bei 1 Periode, 50 Hz) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Durchlassspannung (VF) bei 1 A | Max. 1.1 V pro Diode |
| Gehäusebauform | Standardisierte Bauform für einfache Montage |
| Anschlussart | Lötanschluss (typischerweise für Printplattenmontage) |
Häufig gestellte Fragen zu HDBL 105G – Brückengleichrichter, 600 V, 1 A
Was ist die Hauptfunktion eines Brückengleichrichters wie dem HDBL 105G?
Die Hauptfunktion eines Brückengleichrichters ist die Umwandlung von Wechselspannung (AC) in pulsierende Gleichspannung (DC). Er sorgt dafür, dass der Stromfluss in eine Richtung gerichtet wird, unabhängig von der Polarität der anliegenden Wechselspannung.
Für welche Arten von Projekten ist der HDBL 105G Brückengleichrichter besonders gut geeignet?
Der HDBL 105G eignet sich hervorragend für eine Vielzahl von Projekten, die eine zuverlässige Gleichrichtung erfordern. Dazu gehören unter anderem der Bau von Stromversorgungen für elektronische Geräte, Ladegeräte, Audio-Verstärker, Steuerungen für kleine Motoren und experimentelle Schaltungen. Seine hohe Sperrspannung macht ihn auch für Anwendungen mit Netzspannung sicher.
Warum ist die Sperrspannung von 600 V wichtig für diesen Gleichrichter?
Die Sperrspannung von 600 V gibt an, welche maximale Spannung der Gleichrichter in Sperrrichtung (wenn kein Strom fließen sollte) ohne Beschädigung aushalten kann. Eine hohe Sperrspannung wie 600 V bietet eine gute Sicherheitsmarge für Anwendungen, die mit den typischen Netzspannungen (z.B. 230 V AC in Europa) arbeiten, und schützt die nachgeschalteten Schaltungsteile vor Überspannung.
Kann der HDBL 105G auch für höhere Ströme als 1 A verwendet werden?
Der HDBL 105G ist für einen maximalen Gleichrichtungsstrom von 1 A spezifiziert. Eine Überschreitung dieser Stromstärke kann zu Überhitzung und Beschädigung des Bauteils führen. Für Anwendungen mit höheren Stromanforderungen sollten Brückengleichrichter mit entsprechenden höheren Stromspezifikationen gewählt werden.
Wie wird der HDBL 105G typischerweise in einer Schaltung montiert?
Der HDBL 105G wird in der Regel als Bauteil für die Leiterplattenmontage (PCB-Mount) geliefert. Er verfügt über Anschlüsse, die durch Bohrlöcher auf der Leiterplatte gesteckt und verlötet werden können. Die Gehäuseform ist darauf ausgelegt, eine einfache und sichere Montage zu ermöglichen.
Welche Art von Kühlung wird für den HDBL 105G empfohlen?
Bei Nennstrom und üblichen Betriebstemperaturen ist oft keine zusätzliche Kühlung erforderlich, da die Wärmeabfuhr über die Anschlüsse und die Platine erfolgt. Bei Dauerbetrieb nahe der Nennstromgrenze oder in Umgebungen mit hoher Umgebungstemperatur kann eine zusätzliche Kühlung durch eine größere Leiterbahnfläche um die Anschlüsse oder gegebenenfalls einen kleinen Kühlkörper die Lebensdauer und Zuverlässigkeit des Bauteils erhöhen.
Was bedeutet die Durchlassspannung (VF) und warum ist sie relevant?
Die Durchlassspannung (VF) ist die Spannung, die über einer Diode abfällt, wenn Strom in Durchlassrichtung fließt. Bei einem Brückengleichrichter fallen typischerweise zwei Dioden gleichzeitig in Durchlassrichtung, was zu einem Spannungsabfall von etwa 2 VF führt. Eine geringe Durchlassspannung ist wünschenswert, da sie zu geringeren Leistungsverlusten (Wärmeentwicklung) und somit zu einer höheren Effizienz der Schaltung beiträgt.
