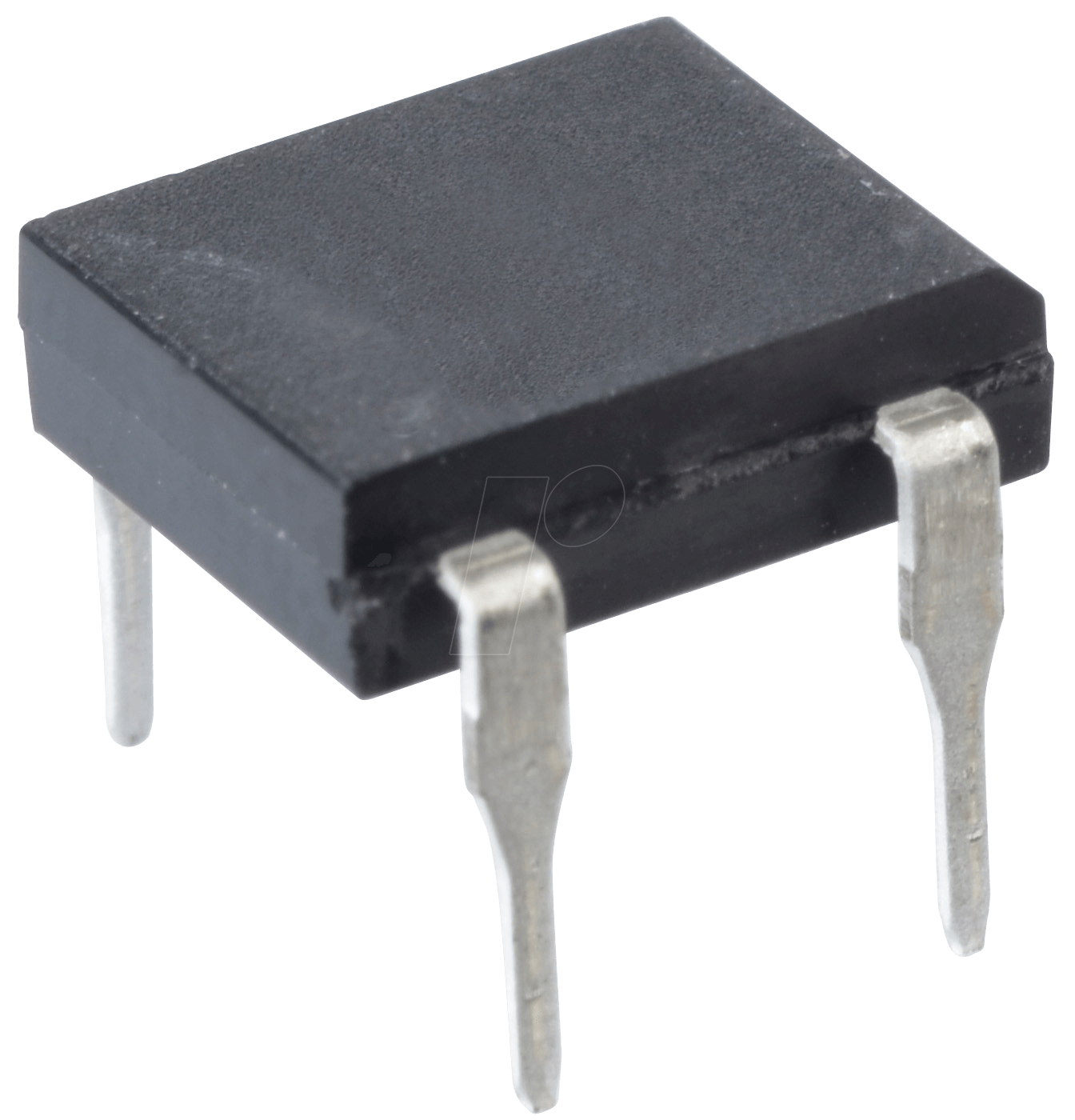

Optimale Gleichrichtung für Ihre Elektronikprojekte: Der HDBL 103G Brückengleichrichter
Wenn Sie zuverlässige und effiziente Wechselstrom-Gleichstrom-Wandlung in Ihren elektronischen Schaltungen benötigen, ist der HDBL 103G Brückengleichrichter die ideale Lösung. Entwickelt für Präzision und Langlebigkeit, eignet sich dieser Gleichrichter hervorragend für Hobbyisten, Ingenieure und Profis, die eine stabile und reine Gleichspannung für ihre Geräte und Systeme sicherstellen möchten. Seine kompakte Bauweise und die hohe Leistungsfähigkeit machen ihn zu einer überlegenen Wahl gegenüber einfachen Diodenkonfigurationen.
Hervorragende Leistung und Zuverlässigkeit
Der HDBL 103G Brückengleichrichter zeichnet sich durch seine herausragende Leistung und Robustheit aus. Mit einer maximalen Sperrspannung von 200 V und einem maximalen Gleichstrom von 1 A bietet er eine solide Basis für eine Vielzahl von Anwendungen. Die integrierte Brückenschaltung minimiert Spannungsabfälle und maximiert die Effizienz, was zu einer geringeren Wärmeentwicklung und somit zu einer erhöhten Lebensdauer Ihrer elektronischen Komponenten führt. Im Vergleich zu einfachen Einzeldioden bietet die Brückenschaltung eine konstantere Ausgangsspannung, selbst bei variierenden Lastbedingungen.
Technische Überlegenheit des HDBL 103G
Die Konstruktion des HDBL 103G wurde mit Blick auf höchste Zuverlässigkeit und optimale Performance entwickelt. Die sorgfältige Auswahl der Halbleitermaterialien und die präzise Fertigung gewährleisten eine geringe Durchlassspannung und einen niedrigen Leckstrom. Dies sind entscheidende Faktoren für die Erzeugung einer sauberen Gleichspannung, die für empfindliche elektronische Schaltungen unerlässlich ist. Die interne Diodenanordnung in Brückenform eliminiert die Notwendigkeit externer Verdrahtung mehrerer Einzelkomponenten, was die Installationszeit verkürzt und die Fehleranfälligkeit reduziert.
Hauptvorteile des HDBL 103G Brückengleichrichters
- Hohe Effizienz: Minimiert Energieverluste während der Gleichrichtung, was zu einer besseren Systemleistung und geringeren Betriebstemperaturen führt.
- Kompakte Bauform: Ermöglicht die Integration auch in platzbeschränkte Anwendungen ohne Kompromisse bei der Leistung.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Zuverlässigkeit unter verschiedenen Betriebsbedingungen.
- Reduzierte Bauteilanzahl: Die integrierte Brückenschaltung vereinfacht das Schaltungsdesign und die Montage.
- Stabile Gleichspannungsausgabe: Liefert eine konsistentere Ausgangsspannung im Vergleich zu einfacheren Gleichrichterkonfigurationen.
- Geringe Durchlassspannung: Reduziert Leistungsverluste und sorgt für eine effizientere Energieumwandlung.
- Breiter Anwendungsbereich: Geeignet für Netzteil-Designs, Ladegeräte, Audio-Verstärker und diverse industrielle Steuerungen.
Umfassende Spezifikationen und Merkmale
Der HDBL 103G Brückengleichrichter ist mehr als nur eine Komponente; er ist eine integrierte Lösung für Ihre Gleichrichtungsanforderungen. Die Spezifikationen sprechen für sich und unterstreichen die technische Raffinesse, die in diesem Bauteil steckt:
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Typ | Brückengleichrichter |
| Modellnummer | HDBL 103G |
| Maximale Sperrspannung (Vrrm) | 200 V |
| Maximaler Gleichstrom (If(AV)) | 1 A |
| Typische Durchlassspannung (Vf) | Ca. 0,7 V pro Diode bei Nennstrom |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäusetyp | Standardisierte Industriekomponente für einfache Montage auf Leiterplatten (PCB) |
| Anzahl der Dioden pro Brückengleichrichter | 4 |
| Material der Halbleiterkontakte | Hochwertige Siliziumlegierungen für optimale Leitfähigkeit und Langlebigkeit |
| Isolationsspannung (zwischen Anschlüssen und Gehäuse) | Ausgelegt für Sicherheit in Standard-Elektronikumgebungen |
| Anwendungsgebiete | Netzteile für Konsumerelektronik, industrielle Steuerungssysteme, Kommunikationsgeräte, Prüfgeräte |
Präzisions-Gleichrichtung für anspruchsvolle Anwendungen
Die Anforderungen an die Energieversorgung in modernen elektronischen Geräten sind hoch. Der HDBL 103G Brückengleichrichter erfüllt diese Anforderungen durch seine Fähigkeit, Wechselstrom präzise und mit minimalen Verlusten in Gleichstrom umzuwandeln. Dies ist besonders wichtig in empfindlichen Schaltungen, wo eine saubere und stabile Spannungsversorgung die Grundlage für zuverlässige Funktion bildet. Die 200 V Sperrspannung bieten eine ausreichende Reserve für die meisten typischen Netzspannungen nach Transformation, während der 1 A Gleichstrom für eine breite Palette von leistungshungrigen, aber nicht extremen Anwendungen ausreicht.
Die Wahl des richtigen Gleichrichters hat direkten Einfluss auf die Gesamtperformance und Lebensdauer Ihrer elektronischen Designs. Der HDBL 103G ist nicht nur ein Bauteil, sondern ein Garant für die Qualität Ihrer Energieversorgung. Er integriert vier Dioden in einer einzigen, einfach zu handhabenden Einheit, was die Anzahl der benötigten Komponenten und den Montageaufwand signifikant reduziert. Dies führt zu effizienteren Produktionsprozessen und minimiert potenzielle Fehlerquellen.
Einsatzmöglichkeiten und Integration
Der HDBL 103G Brückengleichrichter ist aufgrund seiner Vielseitigkeit und seiner robusten Spezifikationen eine exzellente Wahl für zahlreiche Projekte. Ob Sie ein Schaltnetzteil für Ihr selbstgebautes Projekt entwickeln, eine bestehende Stromversorgung optimieren oder ein zuverlässiges Ladegerät für Akkus konzipieren – dieser Gleichrichter liefert die benötigte Leistung. Seine Kompatibilität mit gängigen Leiterplattendesigns vereinfacht die Integration in bestehende oder neue Schaltungen.
Für Ingenieure und Entwickler, die Wert auf präzise Spezifikationen und eine hohe Zuverlässigkeit legen, bietet der HDBL 103G eine transparente und vertrauenswürdige Lösung. Die klaren Kennzeichnungen und die standardisierten Anschlussbeinchen erleichtern die schnelle Identifizierung und korrekte Bestückung. Die Betriebstemperaturbereiche von -55 °C bis +150 °C stellen sicher, dass der Gleichrichter auch unter anspruchsvollen Umgebungsbedingungen zuverlässig arbeitet.
Maximale Effizienz durch durchdachtes Design
Die Effizienz eines Gleichrichters wird maßgeblich durch seine Durchlassspannung bestimmt. Eine niedrige Durchlassspannung bedeutet, dass weniger Energie in Form von Wärme verloren geht. Der HDBL 103G wurde so konzipiert, dass er eine geringe Durchlassspannung aufweist, was ihn zu einer energieeffizienten Wahl macht. Dies ist nicht nur ökologisch von Vorteil, sondern senkt auch die Betriebskosten durch eine geringere Wärmeentwicklung, die wiederum die Notwendigkeit für aufwendige Kühllösungen reduziert.
Die interne Brückenschaltung sorgt für eine gleichmäßigere Stromführung, da der Strom in beiden Halbwellen des Wechselstroms genutzt wird. Dies führt zu einer reduzierten Welligkeit der Ausgangsgleichspannung im Vergleich zu einer Halbwellen- oder sogar Einzeldioden-Gleichrichtung mit nur einer Diodenstrecke. Eine geringere Welligkeit bedeutet, dass die nachfolgenden Filterkomponenten (wie Kondensatoren) weniger stark belastet werden und eine stabilere Gleichspannung mit weniger Aufwand erreicht werden kann.
Häufig gestellte Fragen zu HDBL 103G – Brückengleichrichter, 200 V, 1 A
Was ist die Hauptfunktion eines Brückengleichrichters wie dem HDBL 103G?
Die Hauptfunktion eines Brückengleichrichters besteht darin, Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Der HDBL 103G nutzt eine spezielle Anordnung von vier Dioden, um diese Umwandlung effizient und mit minimalen Verlusten durchzuführen, indem er beide Halbwellen des AC-Signals nutzt.
Für welche Arten von Anwendungen ist der HDBL 103G Brückengleichrichter am besten geeignet?
Der HDBL 103G ist ideal für eine Vielzahl von Anwendungen, darunter Netzteile für Konsumgüter, kleine bis mittelgroße elektronische Geräte, Hobby-Elektronikprojekte, Ladegeräte, Audio-Verstärker und industrielle Steuerungsmodule, bei denen eine zuverlässige Gleichrichtung von bis zu 1 Ampere bei einer Sperrspannung von bis zu 200 V erforderlich ist.
Was bedeutet die Angabe „200 V“ und „1 A“ bei diesem Brückengleichrichter?
Die Angabe „200 V“ bezieht sich auf die maximale Sperrspannung (Vrrm), die der Gleichrichter aushalten kann, ohne beschädigt zu werden, wenn er in Sperrrichtung vorgespannt ist. Die Angabe „1 A“ bezeichnet den maximal zulässigen kontinuierlichen Gleichstrom (If(AV)), den der Gleichrichter im Durchlassbetrieb führen kann.
Ist der HDBL 103G für den Einsatz in Hochfrequenzanwendungen geeignet?
Der HDBL 103G ist ein Standard-Brückengleichrichter, der für typische Netzfrequenzen (50/60 Hz) optimiert ist. Für Hochfrequenzanwendungen, bei denen schnelle Schaltzeiten entscheidend sind, werden spezielle Hochfrequenzdioden oder schnellere Gleichrichterkonfigurationen empfohlen.
Welche Vorteile bietet die Verwendung eines Brückengleichrichters gegenüber einzelnen Dioden?
Ein Brückengleichrichter wie der HDBL 103G vereinfacht das Schaltungsdesign erheblich, da er vier Dioden in einer einzigen Komponente integriert und somit die externe Verdrahtung reduziert. Zudem ermöglicht er eine Vollweggleichrichtung, was zu einer stabileren Ausgangsspannung und einer geringeren Welligkeit führt als bei einer Halbwellengleichrichtung.
Wie wird der HDBL 103G auf einer Leiterplatte (PCB) montiert?
Der HDBL 103G ist typischerweise für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert. Er verfügt über Lötanschlüsse, die durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden. Dies gewährleistet eine sichere und stabile elektrische Verbindung.
Welche Maßnahmen sind notwendig, um den HDBL 103G vor Überlastung zu schützen?
Um den HDBL 103G vor Überlastung zu schützen, ist es ratsam, ihn in Verbindung mit geeigneten Sicherungen und/oder Strombegrenzungsschaltungen zu verwenden. Stellen Sie sicher, dass die angelegte Wechselspannung nach der Transformation unterhalb der maximalen Sperrspannung von 200 V liegt und der zu erwartende Gleichstrom 1 A nicht überschreitet, um die Lebensdauer und Zuverlässigkeit des Bauteils zu gewährleisten.
