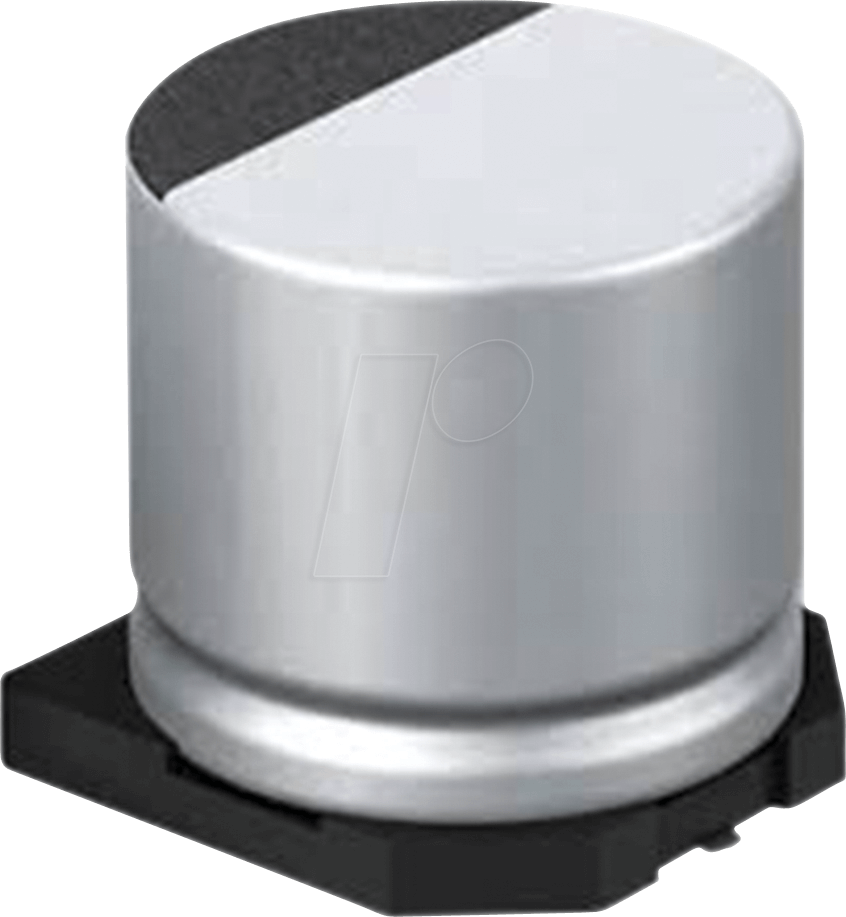

Hochleistungs-SMD-Elektrolytkondensator: HB-V 47U 16 – Zuverlässigkeit für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen und langlebigen Lösung für Ihre elektronischen Schaltungsanforderungen? Der HB-V 47U 16 – ein SMD-Elektrolytkondensator mit 47µF Kapazität und 16V Spannungsfestigkeit – wurde entwickelt, um kritische Filter-, Entkopplungs- und Energiespeicherfunktionen in professionellen Anwendungen zu erfüllen. Er ist die ideale Wahl für Ingenieure, Entwickler und erfahrene Hobbyisten, die kompromisslose Leistung und Beständigkeit unter anspruchsvollen Betriebsbedingungen benötigen.
Überlegene Leistungsmerkmale für maximale Zuverlässigkeit
Der HB-V 47U 16 übertrifft Standard-SMD-Elkos durch seine optimierte Konstruktion und hochwertige Materialien. Seine Fähigkeit, Temperaturen von bis zu 105°C zu tolerieren und eine Lebensdauer von 2000 Stunden unter Nennbedingungen zu gewährleisten, macht ihn zu einer erstklassigen Komponente für Geräte, bei denen Ausfallzeiten keine Option sind. Die enge Toleranz von ±20% sorgt für präzise Schaltungsfunktionen, die für empfindliche Designs unerlässlich sind.
Vorteile und Einsatzgebiete des HB-V 47U 16
- Hervorragende Temperaturbeständigkeit: Mit einer zulässigen Betriebstemperatur von 105°C ist dieser Elko für Umgebungen mit erhöhter Wärmeentwicklung prädestiniert, wie sie in leistungsstarken Netzteilen, Industrie-PCs oder Automotive-Anwendungen vorkommen. Dies minimiert das Risiko von Kapazitätsverlust und vorzeitigem Ausfall.
- Langzeitstabilität und Lebensdauer: Die spezifizierte Lebensdauer von 2000 Stunden bei Nennspannung und Nenn-Temperatur bietet eine hohe Planungssicherheit und reduziert die Notwendigkeit von Wartung und Austausch. Dies ist entscheidend für Produkte mit langer Produktlebenszyklen.
- Präzise Kapazität: Eine Toleranz von 20% stellt sicher, dass Ihre Schaltungen die erwartete Leistung erbringen. Dies ist insbesondere in Hochfrequenzanwendungen oder bei der Signalverarbeitung von Bedeutung, wo Schwankungen die Systemintegrität beeinträchtigen können.
- Kompaktes SMD-Design: Die Surface-Mount-Device (SMD)-Bauform ermöglicht eine hohe Packungsdichte auf Leiterplatten und ist ideal für automatisierte Bestückungsprozesse. Dies spart Platz und reduziert die Montagekosten in Serienproduktionen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Filterzwecke in Schaltnetzteilen, als Kopplungs- und Entkopplungselko in analogen und digitalen Schaltungen, zur Glättung von Spannungen sowie in Audio- und Videoanwendungen, wo eine stabile Stromversorgung gefordert ist.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Modell | HB-V 47U 16 |
| Typ | SMD-Elektrolytkondensator |
| Kapazität | 47 µF (Mikrofarad) |
| Nennspannung | 16 V DC (Gleichspannung) |
| Temperaturbereich | -40°C bis +105°C |
| Lebensdauer | 2000 Stunden bei 105°C (Nennbedingungen) |
| Toleranz | ± 20% |
| Bauform | SMD (Surface Mount Device) |
| Dielektrikum | Aluminium-Elektrolyt |
| Polarität | Polarisiert (korrekte Einbaulage beachten) |
| Anschlussart | Oberflächenmontage |
Der technologische Vorsprung: Warum der HB-V 47U 16 überzeugt
Die Konstruktion eines Elektrolytkondensators der Serie HB-V setzt auf eine optimierte Elektrolytformulierung und eine sorgfältig ausgewählte Anoden- und Kathodenfolie. Diese Kombination ermöglicht eine hohe spezifische Kapazität bei gleichzeitig geringen Leckströmen und einem niedrigen Ersatzwiderstand (ESR). Der ESR ist ein kritischer Parameter, der den Energieverlust im Kondensator bei Wechselstrom bestimmt und maßgeblich die Effizienz von Schaltnetzteilen beeinflusst. Ein niedriger ESR des HB-V 47U 16 minimiert die Wärmeentwicklung im Kondensator selbst, was wiederum zur Erhöhung der Lebensdauer beiträgt und die thermische Belastung der umliegenden Komponenten reduziert. Die Kapselung des SMD-Gehäuses ist auf Robustheit ausgelegt und schützt die interne Struktur vor Umwelteinflüssen wie Feuchtigkeit und Staub, was eine zuverlässige Funktion auch in weniger geschützten Umgebungen gewährleistet. Die präzise Fertigung im Rahmen der ±20% Toleranz stellt sicher, dass der Kondensator innerhalb seiner Spezifikationen arbeitet, was für die Stabilität und Vorhersagbarkeit elektronischer Systeme unerlässlich ist.
Präzision in der Anwendung: Filterung und Stabilisierung
Im Bereich der Stromversorgungsfilterung spielt der HB-V 47U 16 eine zentrale Rolle. In Schaltnetzteilen wird er typischerweise nach dem Gleichrichter und vor der eigentlichen Regelung eingesetzt, um die hochfrequenten Schaltimpulse zu glätten und eine stabile Gleichspannung für die nachfolgenden Schaltungsteile zu liefern. Seine hohe Kapazität von 47µF ermöglicht die Speicherung einer signifikanten Energiemenge, was zur Überbrückung von kurzen Stromunterbrechungen und zur Minimierung von Spannungsspitzen beiträgt. Darüber hinaus eignet er sich hervorragend als Entkopplungskondensator in der Nähe von integrierten Schaltungen (ICs). Diese ICs benötigen oft schnelle Stromimpulse, die von der Hauptstromversorgung nicht immer zeitnah geliefert werden können. Der Entkopplungskondensator, wie der HB-V 47U 16, agiert als lokaler Energiespeicher, der diese kurzzeitigen Spitzen abfängt und so die Stabilität der Versorgungsspannung auf dem IC-Chip gewährleistet. Dies ist entscheidend zur Vermeidung von Fehlfunktionen, Datenfehlern oder unerwarteten Systemabstürzen, insbesondere bei Hochgeschwindigkeitsprozessoren oder speicherintensiven Komponenten.
Haltbarkeit unter Belastung: Langlebigkeit als Konstruktionsprinzip
Die Angabe von 2000 Stunden Lebensdauer bei 105°C ist ein Standardmaßstab in der Kondensatorindustrie und bedeutet, dass der Kondensator unter diesen spezifizierten Bedingungen (kontinuierliche Belastung mit Nennspannung bei 105°C Umgebungstemperatur) mit hoher Wahrscheinlichkeit noch funktionsfähig ist. In realen Anwendungen, bei denen die Betriebsbedingungen oft milder sind (niedrigere Temperaturen, geringere Belastung), kann die tatsächliche Lebensdauer deutlich länger ausfallen. Dies unterstreicht die robuste Konstruktion und die Verwendung hochwertiger Materialien, die auf Langlebigkeit ausgelegt sind. Die Widerstandsfähigkeit gegen thermische Belastungen ist ein Schlüsselmerkmal für den Einsatz in industriellen Umgebungen, Automobil-Elektronik oder leistungsstarker Unterhaltungselektronik, wo Zuverlässigkeit und Wartungsarmut von höchster Bedeutung sind. Der HB-V 47U 16 ist so konzipiert, dass er auch über lange Betriebsperioden hinweg konstante elektrische Eigenschaften beibehält.
FAQ – Häufig gestellte Fragen zu HB-V 47U 16 – SMD-Elko, 47uF, 16V, 105°C, 2000h, 20%
Was bedeutet die Angabe ±20% Toleranz bei der Kapazität?
Die Toleranz von ±20% gibt den zulässigen Abweichungsbereich der tatsächlichen Kapazität von dem aufgedruckten Nennwert (47µF) an. Das bedeutet, dass die tatsächliche Kapazität des Kondensators zwischen 37.6µF und 56.4µF liegen kann. Für die meisten allgemeinen Anwendungen ist diese Toleranz ausreichend.
Ist der HB-V 47U 16 für den Einsatz in Audio-Verstärkern geeignet?
Ja, der HB-V 47U 16 kann für verschiedene Aufgaben in Audio-Verstärkern eingesetzt werden, beispielsweise zur Netzteilglättung oder als Koppelkondensator. Seine Leistungsparameter, insbesondere die Temperaturfestigkeit und Lebensdauer, sind für solche Anwendungen vorteilhaft. Für kritische Signalpfade in High-End-Audio-Geräten können jedoch Kondensatoren mit noch engeren Toleranzen oder speziellen Audio-Qualitäten in Betracht gezogen werden.
Wie erkenne ich die richtige Einbaurichtung des polarisierten Kondensators?
Elektrolytkondensatoren sind polarisiert, was bedeutet, dass sie nur in einer bestimmten Richtung eingebaut werden dürfen. Die negative Seite ist üblicherweise mit einer Markierung auf dem Gehäuse (oft ein breiter Streifen oder mehrere Streifen) gekennzeichnet, und die längere Anschluss-Leitung (falls vorhanden, bei SMD meist nicht der Fall) ist die positive Seite. Die korrekte Polung ist entscheidend, da ein falscher Einbau zu Beschädigungen des Kondensators bis hin zu dessen Zerstörung führen kann. Achten Sie unbedingt auf die Markierungen auf dem Kondensator und der Leiterplatte.
Welche Bedeutung hat die Angabe von 2000 Stunden Lebensdauer?
Die Lebensdauerangabe von 2000 Stunden bei 105°C gibt die erwartete Betriebszeit an, unter der der Kondensator noch innerhalb seiner Spezifikationen funktioniert. Bei niedrigeren Betriebstemperaturen verlängert sich die Lebensdauer erheblich. Dies ist ein Indikator für die Qualität und Langlebigkeit des Kondensators unter definierten, anspruchsvollen Bedingungen.
Kann der HB-V 47U 16 auch bei Spannungen unter 16V eingesetzt werden?
Ja, der HB-V 47U 16 ist für eine maximale Nennspannung von 16V ausgelegt. Der Einsatz bei niedrigeren Spannungen ist problemlos möglich und beeinträchtigt die Funktion nicht. Es ist lediglich sicherzustellen, dass die Betriebsspannung die Nennspannung des Kondensators nicht überschreitet.
Was sind die Hauptunterschiede zu nicht-polaren Elektrolytkondensatoren?
Der Hauptunterschied liegt in der Polarität. Nicht-polare Elektrolytkondensatoren können unabhängig von der Spannungsrichtung eingebaut werden und eignen sich daher für Wechselstromanwendungen oder Schaltungen, bei denen die Polarität der Spannung wechseln kann. Der HB-V 47U 16 ist ein polarisierter Kondensator und darf nur an Gleichspannung angeschlossen werden, wobei die Polarität korrekt beachtet werden muss.
Ist dieser Kondensator für Anwendungen mit hohen Frequenzen geeignet?
Der HB-V 47U 16 ist als Hochtemperatur-Elko konzipiert und weist typischerweise einen akzeptablen Ersatzwiderstand (ESR) und eine gute Impedanz bei verschiedenen Frequenzen auf, was ihn für viele Filter- und Entkopplungsaufgaben auch im höheren Frequenzbereich nutzbar macht. Für extrem hohe Frequenzen oder sehr spezielle Signalintegritätsanforderungen in Hochgeschwindigkeits-Digitaldesigns können jedoch Keramik- oder Folienkondensatoren mit noch niedrigerem ESR und besseren Frequenzeigenschaften die bessere Wahl sein. Dennoch bietet er eine solide Basis für viele gängige Anwendungen.
