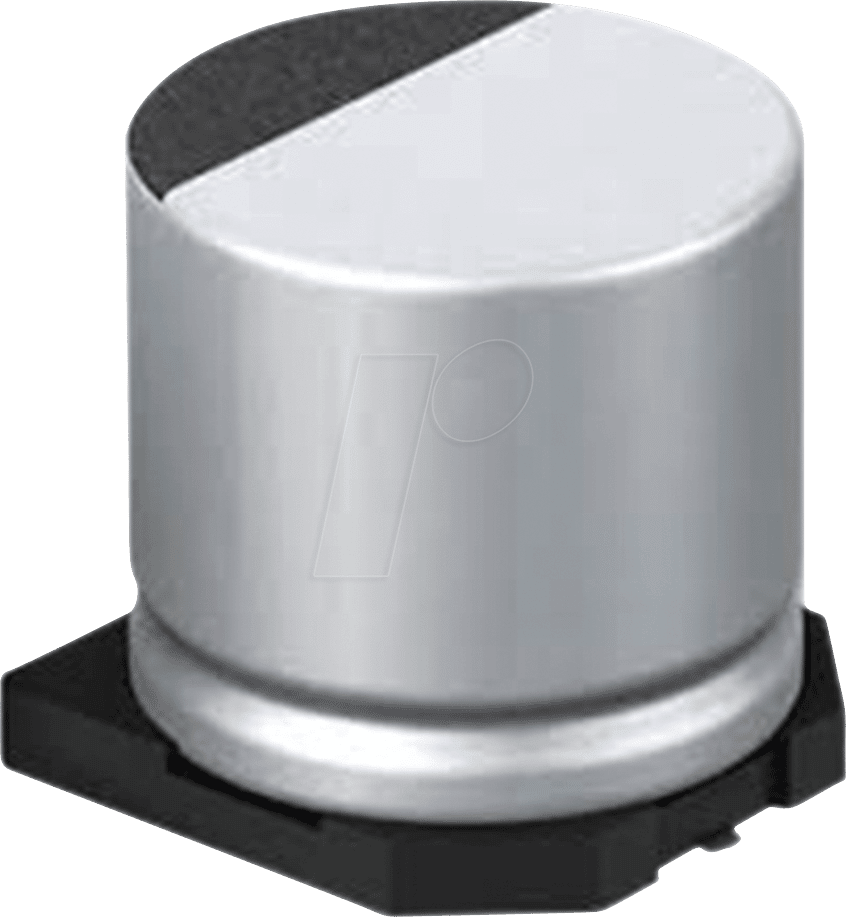

HB-V 22U 6,3 – Der SMD-Elko für zuverlässige Performance in anspruchsvollen Umgebungen
In der Welt der Elektronik kommt es auf jedes Detail an. Jede Komponente trägt ihren Teil dazu bei, dass Schaltungen zuverlässig funktionieren und Geräte einwandfrei arbeiten. Der HB-V 22U 6,3 SMD-Elko ist ein solches Detail – ein kleines Bauteil, das jedoch eine große Wirkung entfalten kann. Dieser Elektrolytkondensator wurde speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt und bietet eine herausragende Kombination aus Leistung, Zuverlässigkeit und Langlebigkeit. Entdecken Sie, warum dieser SMD-Elko die ideale Wahl für Ihre Projekte ist.
Technische Daten im Überblick
Bevor wir tiefer in die Details eintauchen, werfen wir einen Blick auf die wichtigsten technischen Daten des HB-V 22U 6,3:
- Kapazität: 22 µF (Mikrofarad)
- Nennspannung: 6,3 V (Volt)
- Temperaturbereich: -40°C bis +105°C
- Lebensdauer: 2000 Stunden bei 105°C
- Toleranz: 20%
- Bauform: SMD (Surface Mount Device)
- Serie: HB-V
Diese Spezifikationen machen den HB-V 22U 6,3 zu einem vielseitigen Bauteil, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Seine Fähigkeit, hohen Temperaturen standzuhalten und eine lange Lebensdauer zu bieten, sind besonders hervorzuheben.
Warum ein SMD-Elko? Die Vorteile der Oberflächenmontage
SMD-Bauteile, auch bekannt als Oberflächenmontagebauelemente, haben sich in der modernen Elektronikfertigung durchgesetzt. Im Vergleich zu bedrahteten Bauteilen bieten sie eine Reihe von Vorteilen:
- Platzersparnis: SMD-Elkos sind deutlich kleiner als herkömmliche Elkos, was zu einer höheren Packungsdichte auf der Leiterplatte führt.
- Automatisierte Bestückung: Die SMD-Bauform ermöglicht eine automatisierte Bestückung der Leiterplatten, was die Produktionskosten senkt und die Effizienz steigert.
- Verbesserte elektrische Performance: Durch die kürzeren Anschlusswege weisen SMD-Bauteile oft eine bessere elektrische Performance auf, insbesondere bei hohen Frequenzen.
- Robustheit: SMD-Bauteile sind widerstandsfähiger gegenüber Vibrationen und mechanischen Belastungen.
Der HB-V 22U 6,3 profitiert von all diesen Vorteilen und ist somit eine ausgezeichnete Wahl für moderne elektronische Geräte.
Die HB-V Serie: Qualität und Zuverlässigkeit vereint
Die HB-V Serie von Elektrolytkondensatoren steht für Qualität und Zuverlässigkeit. Diese Elkos werden unter strengen Qualitätskontrollen gefertigt und bieten eine ausgezeichnete Performance in einer Vielzahl von Anwendungen. Die wichtigsten Merkmale der HB-V Serie sind:
- Hohe Temperaturbeständigkeit: Die HB-V Elkos sind für den Betrieb bei Temperaturen bis zu 105°C ausgelegt.
- Lange Lebensdauer: Die Elkos der HB-V Serie bieten eine lange Lebensdauer, was die Zuverlässigkeit der Schaltung erhöht.
- Niedriger ESR (Equivalent Series Resistance): Ein niedriger ESR sorgt für geringe Verluste und eine hohe Effizienz.
- Hohe Ripple Current Belastbarkeit: Die HB-V Elkos können hohe Ripple Currents verkraften, was sie ideal für Anwendungen mit hohen Stromspitzen macht.
Der HB-V 22U 6,3 ist ein typischer Vertreter dieser Serie und profitiert von all diesen Eigenschaften.
Anwendungsbereiche des HB-V 22U 6,3
Dank seiner vielseitigen Eigenschaften findet der HB-V 22U 6,3 SMD-Elko in einer breiten Palette von Anwendungen Verwendung. Hier sind einige Beispiele:
- Stromversorgungen: Als Filterkondensator in Stromversorgungen, um Spannungsspitzen zu glätten und eine stabile Ausgangsspannung zu gewährleisten.
- LED-Beleuchtung: In LED-Treibern, um den Strom zu stabilisieren und die Lebensdauer der LEDs zu verlängern.
- Consumer Electronics: In Smartphones, Tablets, Laptops und anderen elektronischen Geräten, um eine zuverlässige Stromversorgung zu gewährleisten.
- Industrielle Elektronik: In Steuerungen, Messgeräten und anderen industriellen Anwendungen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
- Automotive Elektronik: In elektronischen Steuergeräten (ECUs) und anderen Anwendungen im Fahrzeugbereich.
Diese Liste ist natürlich nicht erschöpfend. Der HB-V 22U 6,3 kann in jeder Anwendung eingesetzt werden, die einen zuverlässigen und langlebigen SMD-Elko erfordert.
Technische Details im Detail
Um die Leistungsfähigkeit des HB-V 22U 6,3 vollständig zu verstehen, ist es wichtig, einige technische Details genauer zu betrachten:
Kapazität und Toleranz
Die Kapazität von 22 µF gibt an, wie viel elektrische Ladung der Elko speichern kann. Die Toleranz von 20% bedeutet, dass die tatsächliche Kapazität des Elkos zwischen 17,6 µF und 26,4 µF liegen kann. Diese Toleranz ist typisch für Elektrolytkondensatoren und sollte bei der Schaltungsplanung berücksichtigt werden.
Nennspannung
Die Nennspannung von 6,3 V gibt die maximale Spannung an, die an den Elko angelegt werden darf. Es ist wichtig, diese Spannung nicht zu überschreiten, da dies zu einer Beschädigung des Elkos führen kann. In der Praxis sollte die Betriebsspannung deutlich unter der Nennspannung liegen, um eine lange Lebensdauer zu gewährleisten.
Temperaturbereich
Der Temperaturbereich von -40°C bis +105°C gibt den Bereich an, in dem der Elko zuverlässig funktioniert. Bei Temperaturen außerhalb dieses Bereichs kann die Leistung des Elkos beeinträchtigt werden oder er kann sogar beschädigt werden. Die hohe Temperaturbeständigkeit von 105°C macht den HB-V 22U 6,3 ideal für Anwendungen in Umgebungen mit hohen Temperaturen.
Lebensdauer
Die Lebensdauer von 2000 Stunden bei 105°C gibt an, wie lange der Elko unter diesen Bedingungen betrieben werden kann, bevor seine Leistung merklich nachlässt. In der Praxis wird die Lebensdauer bei niedrigeren Temperaturen deutlich länger sein. Als Faustregel gilt: Eine Reduzierung der Temperatur um 10°C verdoppelt die Lebensdauer des Elkos.
ESR (Equivalent Series Resistance)
Der ESR ist der äquivalente Serienwiderstand des Elkos und gibt an, wie viel Energie im Elko in Wärme umgewandelt wird. Ein niedriger ESR ist wünschenswert, da er zu geringeren Verlusten und einer höheren Effizienz führt. Die HB-V Serie zeichnet sich durch einen niedrigen ESR aus.
Ripple Current Belastbarkeit
Die Ripple Current Belastbarkeit gibt an, wie viel Wechselstrom der Elko verkraften kann, ohne dass er überhitzt. Eine hohe Ripple Current Belastbarkeit ist wichtig für Anwendungen mit hohen Stromspitzen, wie z.B. in Stromversorgungen.
Einbauhinweise
Beim Einbau des HB-V 22U 6,3 SMD-Elkos sind einige Punkte zu beachten:
- Polarität: Elektrolytkondensatoren sind polarisiert, d.h. sie haben einen positiven und einen negativen Anschluss. Es ist wichtig, den Elko richtig herum einzubauen, da eine Verpolung zu einer Beschädigung des Elkos führen kann. Die Polarität ist auf dem Elko markiert.
- Löten: Verwenden Sie beim Löten des Elkos eine geeignete Löttemperatur und -zeit, um eine Beschädigung des Elkos zu vermeiden. Es empfiehlt sich, eine Lötstation mit Temperaturregelung zu verwenden.
- Reinigung: Nach dem Löten sollte die Leiterplatte gereinigt werden, um Flussmittelreste zu entfernen. Verwenden Sie dazu ein geeignetes Reinigungsmittel.
- Schutz: Schützen Sie den Elko vor mechanischen Belastungen und Feuchtigkeit.
Durch Beachtung dieser Hinweise stellen Sie sicher, dass der HB-V 22U 6,3 SMD-Elko optimal funktioniert und eine lange Lebensdauer erreicht.
Der HB-V 22U 6,3 – Mehr als nur ein Bauteil
Der HB-V 22U 6,3 ist mehr als nur ein elektronisches Bauteil. Er ist ein Garant für Zuverlässigkeit, Langlebigkeit und Performance. Mit diesem SMD-Elko setzen Sie auf Qualität und sorgen dafür, dass Ihre elektronischen Geräte einwandfrei funktionieren. Investieren Sie in die Zukunft Ihrer Projekte und wählen Sie den HB-V 22U 6,3.
FAQ – Häufig gestellte Fragen zum HB-V 22U 6,3
Hier finden Sie Antworten auf häufig gestellte Fragen zum HB-V 22U 6,3 SMD-Elko:
- Was bedeutet die Bezeichnung „SMD“?
SMD steht für „Surface Mount Device“ und bezeichnet Bauelemente, die direkt auf die Oberfläche einer Leiterplatte gelötet werden. Dies ermöglicht eine automatisierte Bestückung und eine höhere Packungsdichte.
- Kann ich den HB-V 22U 6,3 auch in einer Schaltung mit 5V betreiben?
Ja, der HB-V 22U 6,3 kann problemlos in einer Schaltung mit 5V betrieben werden. Die Nennspannung von 6,3V gibt die maximale Spannung an, die angelegt werden darf. Eine Betriebsspannung unterhalb dieser Grenze ist unbedenklich.
- Was passiert, wenn ich den Elko verpolt einbaue?
Wenn Sie einen Elektrolytkondensator verpolt einbauen, kann dies zu einer Beschädigung des Elkos führen. Im schlimmsten Fall kann der Elko explodieren. Achten Sie daher unbedingt auf die richtige Polarität beim Einbau.
- Wie lange hält der Elko bei einer Betriebstemperatur von 85°C?
Die Lebensdauer des Elkos hängt von der Betriebstemperatur ab. Eine Reduzierung der Temperatur um 10°C verdoppelt in etwa die Lebensdauer. Bei 85°C ist die Lebensdauer deutlich länger als die angegebenen 2000 Stunden bei 105°C.
- Was ist der Unterschied zwischen einem Elektrolytkondensator und einem Keramikkondensator?
Elektrolytkondensatoren haben eine höhere Kapazität als Keramikkondensatoren, sind aber polarisiert und haben eine geringere Frequenzstabilität. Keramikkondensatoren sind nicht polarisiert und haben eine höhere Frequenzstabilität, aber eine geringere Kapazität.
- Wo finde ich das Datenblatt für den HB-V 22U 6,3?
Das Datenblatt für den HB-V 22U 6,3 finden Sie auf der Webseite des Herstellers oder auf unserer Produktseite im Downloadbereich.
- Kann ich den HB-V 22U 6,3 durch einen Elko mit einer höheren Spannung ersetzen?
Ja, Sie können den HB-V 22U 6,3 durch einen Elko mit einer höheren Spannung ersetzen. Eine höhere Spannung ist unbedenklich, solange die Kapazität gleich bleibt oder nur geringfügig abweicht.
