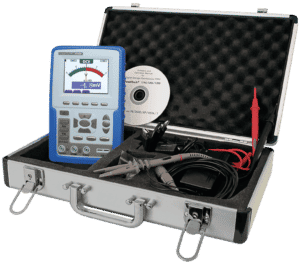

Entdecken Sie die Welt der Handheld-Oszilloskope: Präzision für unterwegs
In unserem Sortiment an Handheld-Oszilloskopen finden Sie die ideale Lösung für mobile Messungen und schnelle Analysen direkt vor Ort. Ob für den Service-Techniker, den Automobil-Experten, den Hobby-Elektroniker oder den Ingenieur im Feld, unsere Auswahl an portablen Oszilloskopen bietet eine beeindruckende Kombination aus Leistung, Benutzerfreundlichkeit und kompakter Bauweise. Von einfachen Zweikanal-Modellen bis hin zu hochentwickelten Geräten mit integrierten Multimetern und Spektrumanalysator-Funktionen – wir unterstützen Sie dabei, die Herausforderungen Ihrer täglichen Arbeit mit zuverlässigen Messinstrumenten zu meistern.
Worauf müssen Sie beim Kauf eines Handheld-Oszilloskops achten?
Die Auswahl des richtigen Handheld-Oszilloskops hängt stark von Ihren spezifischen Anforderungen und dem Einsatzgebiet ab. Berücksichtigen Sie folgende entscheidende Kriterien:
- Bandbreite: Bestimmt die höchste Frequenz, die das Oszilloskop noch korrekt darstellen kann. Für allgemeine Anwendungen reichen oft 20-100 MHz, für komplexere Signale sind 200 MHz und aufwärts empfehlenswert.
- Abtastrate (Sampling Rate): Gibt an, wie viele Datenpunkte pro Sekunde erfasst werden. Eine höhere Abtastrate (mindestens das 2- bis 5-fache der Bandbreite) sorgt für eine präzisere Darstellung von schnellen Signalflanken.
- Vertikale Auflösung (Bits): Je höher die Auflösung (typischerweise 8, 10 oder 12 Bit), desto feiner können Spannungsunterschiede dargestellt werden, was für die Analyse kleiner Signale oder Rauschanteile wichtig ist.
- Speichertiefe: Beeinflusst, wie viele Datenpunkte pro Kanal für die Anzeige oder Speicherung zur Verfügung stehen. Eine größere Speichertiefe ermöglicht die Erfassung längerer Zeitabschnitte bei hoher Auflösung.

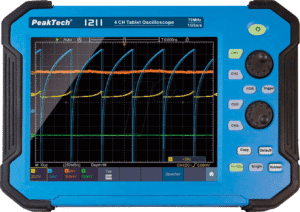

- Anzahl der Kanäle: Für die meisten Anwendungen sind zwei oder vier Kanäle ausreichend. Mehrere Kanäle sind für den Vergleich von Signalen oder die Analyse komplexer Schaltungen unerlässlich.

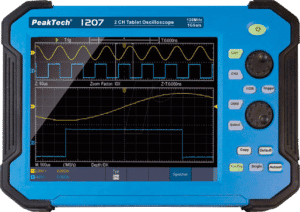

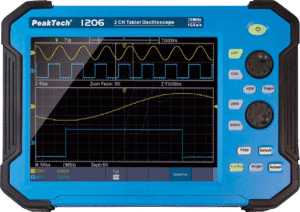

- Displaygröße und -auflösung: Ein klares, gut ablesbares Display ist im Außeneinsatz oder bei schlechten Lichtverhältnissen essenziell.

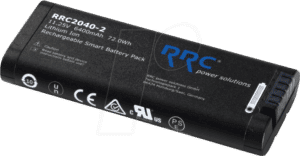

- Akku-Laufzeit: Für mobile Einsätze ist eine lange Akkulaufzeit ein Muss. Achten Sie auf die Herstellerangaben und prüfen Sie, ob ein Wechselakku verfügbar ist.
- Zusatzfunktionen: Viele Modelle bieten integrierte Multimeter, Funktionsgeneratoren, Spektrumanalysatoren oder die Möglichkeit zur Aufzeichnung und Analyse von Langzeitdaten.
- Konnektivität: USB-Anschlüsse zur Datenübertragung auf einen PC, WLAN oder Bluetooth können die Arbeitsprozesse erheblich erleichtern.
- Robustheit und Schutzklasse: Für den Einsatz im Feld sind Geräte mit entsprechenden Schutzklassen (z.B. IP-Schutz gegen Staub und Wasser) und stoßfesten Gehäusen von Vorteil.
- Benutzerfreundlichkeit: Intuitive Bedienung und klare Menüführung minimieren den Schulungsaufwand und beschleunigen die Arbeit.
Vergleich ausgewählter Handheld-Oszilloskop-Kategorien
Die Welt der Handheld-Oszilloskope lässt sich anhand verschiedener Leistungsmerkmale und Zielgruppen klassifizieren. Unsere Tabelle gibt Ihnen einen Überblick über typische Klassifizierungen und deren Anwendungsbereiche:
| Kriterium / Kategorie | Einsteiger-Modelle | Service & Feld-Modelle | Prof. & Automotive-Modelle | All-in-One Geräte |
|---|---|---|---|---|
| Bandbreite | 20 – 50 MHz | 50 – 100 MHz | 100 – 200 MHz+ | 50 – 200 MHz+ |
| Abtastrate | 100 MSa/s – 250 MSa/s | 250 MSa/s – 500 MSa/s | 500 MSa/s – 1 GSa/s+ | 250 MSa/s – 1 GSa/s+ |
| Vertikale Auflösung | 8 Bit | 8 Bit | 8 Bit (manchmal 10 Bit) | 8 Bit (manchmal 10 Bit) |
| Speichertiefe | 1 kpts – 10 kpts | 10 kpts – 120 kpts | 120 kpts – 1 Mpts+ | 120 kpts – 1 Mpts+ |
| Kanäle | 2 | 2 – 4 | 2 – 4 | 2 – 4 |
| Integrierte Funktionen | Grundfunktionen | Multimeter, Trigger-Optionen | Erweiterte Trigger, FFT, Logik-Analyse (optional) | Multimeter, Funktionsgenerator, Spektrumanalysator |
| Zielgruppe | Hobby-Elektroniker, Ausbildung | Mobile Service-Techniker, Elektriker | Feldingenieure, Automotive-Spezialisten, anspruchsvolle Anwender | Allgemeiner technischer Service, Fehlersuche, Schulung |
| Typische Marken | Uni-T, Owon (Basismodelle) | Hantek, Siglent (Standard-Serie), Keysight (Einsteiger) | Keysight (Field Series), Tektronix (Handheld), Rohde & Schwarz (Basis) | Siglent (SDS Serie), Owon (OFI Serie), Rigol (MPO Serie) |
Technologische Einblicke und Branchenstandards
Moderne Handheld-Oszilloskope integrieren zunehmend Technologien, die ihre Leistungsfähigkeit und Anwendungsbreite erweitern. So sind beispielsweise viele Geräte mit einer FFT-Funktion (Fast Fourier Transformation) ausgestattet, die es ermöglicht, das Zeitbereichssignal in sein Frequenzspektrum zu zerlegen. Dies ist unerlässlich für die Analyse von Verzerrungen, das Aufspüren von Störsignalen oder die Untersuchung von Resonanzfrequenzen in elektronischen Schaltungen und mechanischen Systemen.
Die Bedeutung von Trigger-Modi kann nicht hoch genug eingeschätzt werden. Neben einfachen Flankentriggern bieten fortgeschrittene Modelle Edge-, Pulse Width-, Line- or Field- (für Video-Signale) und sogar serielle Protokoll-Trigger (z.B. I2C, SPI, UART). Diese ermöglichen das präzise Erfassen spezifischer Ereignisse in komplexen Schaltungen, was die Fehlersuche erheblich beschleunigt.
Im Hinblick auf ökologische Aspekte und Energieeffizienz entwickeln Hersteller vermehrt Geräte mit optimiertem Stromverbrauch. Die Akkulaufzeit wird dabei immer wichtiger, um lange Arbeitstage ohne ständiges Aufladen zu ermöglichen. Die Verwendung von energieeffizienten Displays und Komponenten trägt ebenfalls zur Nachhaltigkeit bei.
Für bestimmte Branchen sind Normen und Zertifizierungen relevant. Während Handheld-Oszilloskope nicht immer spezifischen Normen wie der IEC 61010 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte) für Labor-Oszilloskope unterliegen, so ist die Einhaltung von EMV-Richtlinien (Elektromagnetische Verträglichkeit) und CE-Kennzeichnung für den Verkauf im europäischen Raum obligatorisch.
Die Qualität der Sonden ist ebenfalls ein entscheidender Faktor. Hochwertige Oszilloskop-Sonden, oft im Lieferumfang enthalten oder optional erhältlich, minimieren Signalverfälschungen und ermöglichen eine präzise Kopplung an die zu messende Schaltung. Achten Sie auf passende BNC-Stecker und wahlweise passive oder aktive Sonden, je nach Signalart und Impedanz.
FAQ – Häufig gestellte Fragen zu Handheld-Oszilloskope
Was ist der Hauptvorteil eines Handheld-Oszilloskops gegenüber einem Tischmodell?
Der Hauptvorteil liegt in der Mobilität. Handheld-Oszilloskope sind kompakt, leicht und batteriebetrieben, was sie ideal für Messungen vor Ort, im Feld, in beengten Verhältnissen oder an schwer zugänglichen Stellen macht, wo ein Tischgerät unpraktisch wäre.
Welche Bandbreite benötige ich für meine Anwendung?
Die benötigte Bandbreite hängt von der höchsten Frequenz des Signals ab, das Sie messen möchten. Eine Faustregel besagt, dass die Bandbreite des Oszilloskops mindestens 3-5 Mal höher sein sollte als die höchste Frequenzkomponente Ihres Signals. Für einfache Audioanwendungen reichen 20-50 MHz, für digitale Schaltungen oder HF-Signale sind 100 MHz oder mehr empfehlenswert.
Was bedeutet Speichertiefe und warum ist sie wichtig?
Die Speichertiefe (Record Length) gibt an, wie viele Datenpunkte das Oszilloskop pro Kanal speichern kann. Eine größere Speichertiefe ermöglicht die Erfassung von längeren Zeitabschnitten bei gleichzeitig hoher Abtastrate. Dies ist entscheidend, um langsame Signaländerungen oder seltene Ereignisse detailliert analysieren zu können.
Kann ich mit einem Handheld-Oszilloskop auch digitale Signale messen?
Ja, die meisten modernen Handheld-Oszilloskope können auch digitale Signale messen. Wichtige Funktionen hierfür sind eine ausreichende Abtastrate zur Erfassung schneller Übergänge und Trigger-Optionen, die speziell auf digitale Signale zugeschnitten sind (z.B. Trigger auf steigende oder fallende Flanken, Bus-Protokolle). Für komplexe digitale Schaltungen könnten Modelle mit Logikanalysator-Funktionen (MSO – Mixed Signal Oscilloscope) vorteilhaft sein.
Welche Rolle spielt die vertikale Auflösung bei der Messung?
Die vertikale Auflösung, angegeben in Bit (z.B. 8 Bit, 10 Bit), bestimmt, wie fein Spannungsunterschiede quantisiert und dargestellt werden können. Eine höhere Auflösung ermöglicht die präzisere Messung von kleinen Spannungsamplituden, Signalrauschen oder subtilen Signalabweichungen, was insbesondere in der Fehlersuche und bei der Analyse schwacher Signale wichtig ist.
Sind Handheld-Oszilloskope für den professionellen Einsatz geeignet?
Absolut. Viele Handheld-Oszilloskope sind speziell für den professionellen Einsatz konzipiert und bieten eine hohe Leistungsfähigkeit, Robustheit und Funktionalität, die den Anforderungen von Service-Technikern, Ingenieuren und Technikern im Feld gerecht wird. Die Entscheidung für ein bestimmtes Modell hängt jedoch von den spezifischen Messanforderungen ab.

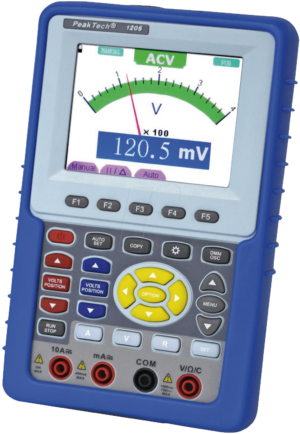

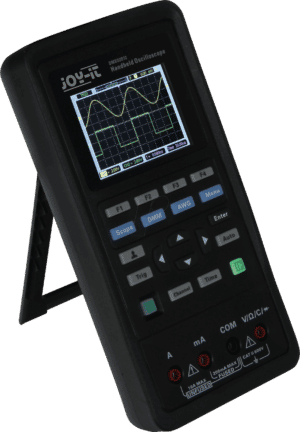

Was sind die Vorteile von Geräten mit integriertem Multimeter?
Geräte mit integriertem Multimeter bieten eine praktische All-in-One-Lösung. Anstatt zwei separate Geräte mitführen zu müssen, können Sie Spannungen, Ströme, Widerstände und Frequenzen direkt mit dem Oszilloskop messen. Dies spart Platz, Zeit und vereinfacht den Workflow im Außendienst erheblich.
