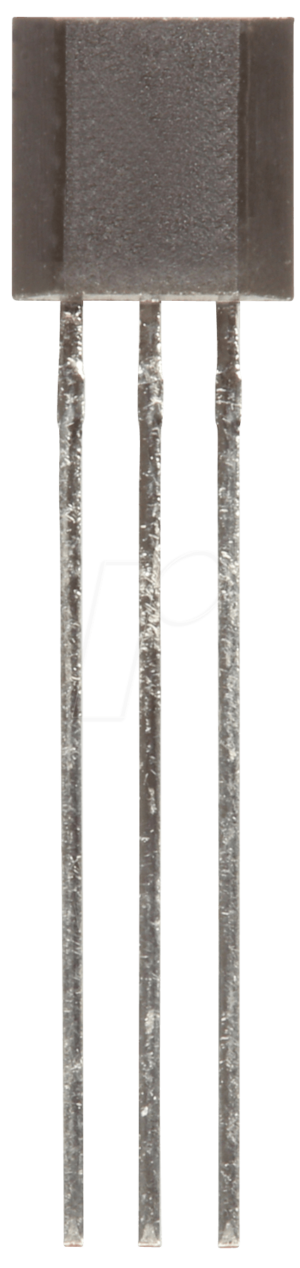

Hall-Sensoren: Präzise Erfassung magnetischer Felder für industrielle und innovative Anwendungen
Entdecken Sie unsere umfassende Auswahl an Hall-Sensoren, die eine breite Palette an Lösungen für die präzise Erfassung magnetischer Felder bietet. Von einfachen Schaltern bis hin zu hochauflösenden analogen Sensoren finden Sie bei Lan.de die perfekte Komponente für Ihre Automatisierungs-, Steuerungs- und Messtechnikprojekte. Unsere Kategorie wurde speziell für Ingenieure, Entwickler und Technikbegeisterte zusammengestellt, die auf zuverlässige und leistungsstarke Sensorik für anspruchsvolle Umgebungen und innovative Produkte angewiesen sind.
Auswahlkriterien: Worauf Sie beim Kauf von Hall-Sensoren achten sollten
Die Auswahl des richtigen Hall-Sensors ist entscheidend für die Funktionalität und Effizienz Ihres Systems. Berücksichtigen Sie folgende Punkte, um eine fundierte Entscheidung zu treffen:
- Prinzip und Ausgangssignal: Entscheiden Sie, ob Sie einen linearen analogen Ausgang für die Messung der Feldstärke oder einen digitalen Schaltausgang für einfache Anwesenheits- oder Positionsdetektion benötigen. Digitale Sensoren sind oft mit Open-Collector-Ausgängen (NPN/PNP) oder Push-Pull-Ausgängen verfügbar, die die Ansteuerung unterschiedlicher Logikpegel erleichtern.
- Schaltschwelle und Hysterese (bei digitalen Sensoren): Die Schaltschwelle (Bop – Brückenschwellenwert) bestimmt, ab welcher Magnetfeldstärke der Sensor schaltet. Die Hysterese (Brp – Brückennullpunkt) verhindert ein Flattern des Ausgangssignals bei wechselnden Magnetfeldern nahe der Schwelle.
- Betriebsspannung und Stromverbrauch: Stellen Sie sicher, dass der Sensor mit der verfügbaren Spannungsversorgung kompatibel ist. Geringer Stromverbrauch ist besonders wichtig für batteriebetriebene oder energieeffiziente Anwendungen.
- Empfindlichkeit und Dynamikbereich: Die Empfindlichkeit gibt an, wie stark das Magnetfeld sein muss, um eine bestimmte Ausgangsänderung hervorzurufen. Der Dynamikbereich definiert den Bereich magnetischer Feldstärken, den der Sensor korrekt erfassen kann.
- Umgebungsbedingungen: Achten Sie auf Temperaturbereich, Schutzart (IP-Schutzklassen für Staub und Wasser) und mechanische Robustheit, insbesondere wenn der Sensor in rauen Umgebungen eingesetzt wird.

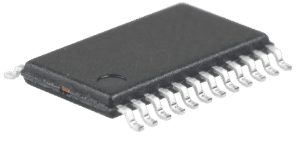

- Gehäuseform und Schnittstelle: Die physische Größe und Montageart (z.B. SMD, THT, Einbaulänge) sind für die Integration in Ihr System essenziell.
- Zertifizierungen und Normen: Für sicherheitsrelevante Anwendungen sind Zertifizierungen wie die EN 61508 (funktionale Sicherheit) oder die Einhaltung spezifischer Branchennormen (z.B. Automobilindustrie nach AEC-Q100) von Bedeutung.
- Zusätzliche Funktionen: Einige Hall-Sensoren bieten integrierte Features wie Temperatursensoren, Selbstdiagnosefunktionen oder eine Spannungsregelung zur Verbesserung der Stabilität.
Anwendungsbereiche von Hall-Sensoren: Vielseitigkeit in der Praxis
Hall-Sensoren sind aufgrund ihrer berührungslosen Funktionsweise und robusten Bauweise in einer Vielzahl von Applikationen unverzichtbar. Ihre Fähigkeit, magnetische Felder zu detektieren, eröffnet zahlreiche Möglichkeiten:
- Positionserfassung: Ob es um die Erkennung der Stellung eines Ventils, die Drehposition einer Welle oder die Endlage eines linearen Aktors geht – Hall-Sensoren ermöglichen eine präzise und verschleißfreie Positionsbestimmung.
- Drehzahlerfassung: Durch die Kombination mit einem Zahnrad oder einem Magnetring lassen sich Hall-Sensoren zur berührungslosen Drehzahlerfassung nutzen, wie sie in ABS-Systemen von Fahrzeugen oder in Industriegetrieben vorkommt.
- Strommessung: Mittels des Hall-Effekts kann die Magnetfeldstärke gemessen werden, die von einem stromführenden Leiter erzeugt wird. Dies ermöglicht eine kontaktlose und isolierte Strommessung in verschiedensten Anwendungen, von der Überwachung von Motoren bis hin zur Leistungselektronik.
- Schalter und Detektoren: Einfache Anwendungen wie Türkontakte, Näherungsschalter für Werkzeugmaschinen oder die Betätigungsdetektion in Haushaltsgeräten profitieren von der Zuverlässigkeit digitaler Hall-Schalter.
- Kartenleser: In Kartenlesegeräten für Magnetstreifenkarten werden Hall-Sensoren eingesetzt, um die auf dem Streifen gespeicherten Informationen auszulesen.
- Berührungslose Schalter und Tastaturen: Für Anwendungen, bei denen Hygiene oder Schutz vor Umwelteinflüssen eine Rolle spielen, bieten Hall-Sensoren eine langlebige und leicht zu reinigende Alternative zu mechanischen Schaltern.
Technologische Vielfalt: Analoge vs. Digitale Hall-Sensoren
Das Herzstück jedes Hall-Sensors ist die Hall-Platte, ein Halbleitermaterial, das bei Anlegen eines Stroms und eines quer dazu stehenden Magnetfeldes eine Spannungsdifferenz (die Hall-Spannung) erzeugt. Je nach integrierter Auswerteelektronik werden daraus zwei Haupttypen abgeleitet:
| Merkmal | Analoger Hall-Sensor | Digitaler Hall-Sensor (Latching/Unipolar/Bipolar) | Kategorie |
|---|---|---|---|
| Ausgangssignal | Proportional zur Magnetfeldstärke (analog, Spannungs- oder Stromausgang) | Digital (High/Low), Schaltet bei Schwellenwertüberschreitung | Ausgangscharakteristik |
| Anwendungsfokus | Präzise Messung von Feldstärke, Strommessung, Winkelmessung, hochauflösende Positionserfassung | Anwesenheitserkennung, Positionsdetektion, Drehzahlmessung (einfach), Schalterfunktionen | Einsatzgebiet |
| Komplexität der Auswertung | Erfordert zusätzliche Analog-Digital-Wandler (ADC) und Kalibrierung | Direkt mit Mikrocontrollern oder Logikschaltungen integrierbar | Systemintegration |
| Hysterese | Nicht relevant (kontinuierliche Ausgabe) | Deutlich definiert, verhindert Schwingungen | Signalverhalten |
| Typische Hersteller/Serien | Allegro MicroSystems (z.B. A13xx-Serie), Honeywell (z.B. SS49x-Serie), Infineon (z.B. TLE49xx) | Infineon (z.B. TL110x, US1881, A3144), Allegro MicroSystems (z.B. A11xx, A32xx), Melexis (z.B. MLX902xx) | Marken & Produktlinien |
| Besonderheit (Digitale Typen) | – | Latching: Bleibt im geschalteten Zustand, bis ein Feld entgegengesetzter Polarität angelegt wird. Unipolar: Schaltet bei Erreichen eines Magnetfeldes einer bestimmten Polarität und kehrt zum Ursprungszustand zurück, wenn das Feld verschwindet. Bipolar: Schaltet bei Erreichen eines Magnetfeldes einer bestimmten Polarität und schaltet erst bei Erreichen eines Magnetfeldes entgegengesetzter Polarität zurück. | Schaltlogik |
| Materialien/Technologien | Silizium-Hall-Elemente, integrierte CMOS- oder Bipolar-Schaltungen | Silizium-Hall-Elemente, integrierte CMOS-Schaltungen, oft mit integrierten Schutzschaltungen (Überspannung, Verpolung) | Herstellungstechnik |
Materialien und Fertigungsstandards für Hall-Sensoren
Die Leistungsfähigkeit und Zuverlässigkeit von Hall-Sensoren hängen maßgeblich von den verwendeten Materialien und den Fertigungsprozessen ab. Die meisten modernen Hall-Sensoren basieren auf Silizium als Halbleitermaterial, da es gut beherrschbar ist und hohe Integrationsdichten ermöglicht. Die Hall-Platte selbst wird oft als dünne Schicht aus dotiertem Silizium gefertigt, um eine optimale Empfindlichkeit zu erzielen.
Für die Auswerteelektronik kommen sowohl Bipolar- als auch CMOS-Technologien zum Einsatz. CMOS-Technologien bieten den Vorteil eines geringeren Stromverbrauchs und eignen sich gut für die Integration komplexerer Funktionen auf einem Chip. Die Verkapselung der Sensoren spielt eine entscheidende Rolle für ihre Langlebigkeit. Gängige Gehäusematerialien sind Kunststoffe wie ABS, PA oder PBT, die eine gute mechanische Stabilität und chemische Beständigkeit aufweisen. Für anspruchsvolle Umgebungen, wie sie in der Automobilindustrie oder im Maschinenbau vorkommen, werden oft spezielle Vergussmassen oder hermetisch dichte Gehäuse (z.B. aus Edelstahl) verwendet, um Schutz vor Feuchtigkeit, Staub und aggressiven Medien zu gewährleisten.
Zertifizierungen nach relevanten Normen, wie z.B. die AEC-Q100 für Automotive-Anwendungen, garantieren eine hohe Qualität und Zuverlässigkeit unter extremen Bedingungen. Dies schließt Tests bezüglich Temperaturzyklen, Feuchtigkeitsbeständigkeit und mechanischer Belastung ein.
Häufig gestellte Fragen zu Hall-Sensoren
Was ist ein Hall-Sensor und wie funktioniert er?
Ein Hall-Sensor nutzt den Hall-Effekt, um die Stärke eines Magnetfeldes zu detektieren. Legt man einen elektrischen Strom durch eine dünne Halbleiterplatte und ein quer dazu stehendes Magnetfeld an, entsteht eine Spannungsdifferenz quer zur Stromrichtung – die Hall-Spannung. Diese Spannung ist proportional zur Magnetfeldstärke.
Welche Arten von Hall-Sensoren gibt es?
Grundsätzlich unterscheidet man analoge und digitale Hall-Sensoren. Analoge Sensoren liefern ein Ausgangssignal, das proportional zur Magnetfeldstärke ist. Digitale Sensoren schalten bei Erreichen einer bestimmten Feldstärke ihren Ausgang um und eignen sich daher als Schalter.
Was bedeutet „Latching“ bei digitalen Hall-Sensoren?
Latching-Hall-Sensoren behalten ihren geschalteten Zustand bei, bis ein Magnetfeld mit entgegengesetzter Polarität angelegt wird. Dies ist nützlich, um eine einmal erkannte Position zu speichern.
Welche Branchen profitieren am meisten von Hall-Sensoren?
Hall-Sensoren sind in vielen Branchen unverzichtbar, darunter die Automobilindustrie (z.B. ABS, Motormanagement), die Automatisierungstechnik (z.B. Positionserkennung, Drehzahlerfassung), die Medizintechnik, die Haushaltsgeräteindustrie und die Konsumerelektronik.
Wie wird die Empfindlichkeit eines Hall-Sensors angegeben?
Die Empfindlichkeit wird üblicherweise in Millivolt pro Gauß (mV/G) oder Millivolt pro Millitesla (mV/mT) für analoge Sensoren angegeben. Bei digitalen Sensoren spricht man von Schwellenwerten wie Bop (Brückenschwellenwert) und Brp (Brückennullpunkt), oft in Gauß oder Tesla.
Worauf muss ich bei der Auswahl eines Hall-Sensors für hohe Temperaturen achten?
Für Hochtemperaturanwendungen benötigen Sie Sensoren mit einem erweiterten Betriebstemperaturbereich. Achten Sie auf die Spezifikationen des Herstellers und wählen Sie gegebenenfalls spezielle Automotive- oder Industrie-Qualitäten, die für extreme Bedingungen ausgelegt sind. Auch die Wahl des Gehäusematerials und der Vergussmasse ist hierbei entscheidend.
Sind Hall-Sensoren immun gegen elektrische Störungen?
Hall-Sensoren sind von Natur aus berührungslos und reagieren auf Magnetfelder, nicht auf elektrische Felder. Sie sind daher oft widerstandsfähiger gegen elektromagnetische Interferenzen (EMI) als mechanische Schalter. Allerdings kann eine starke externe magnetische Störung die Messung beeinflussen. Die Integration von Abschirmungen oder die Wahl von Sensoren mit integrierten Filtern kann hier Abhilfe schaffen.
