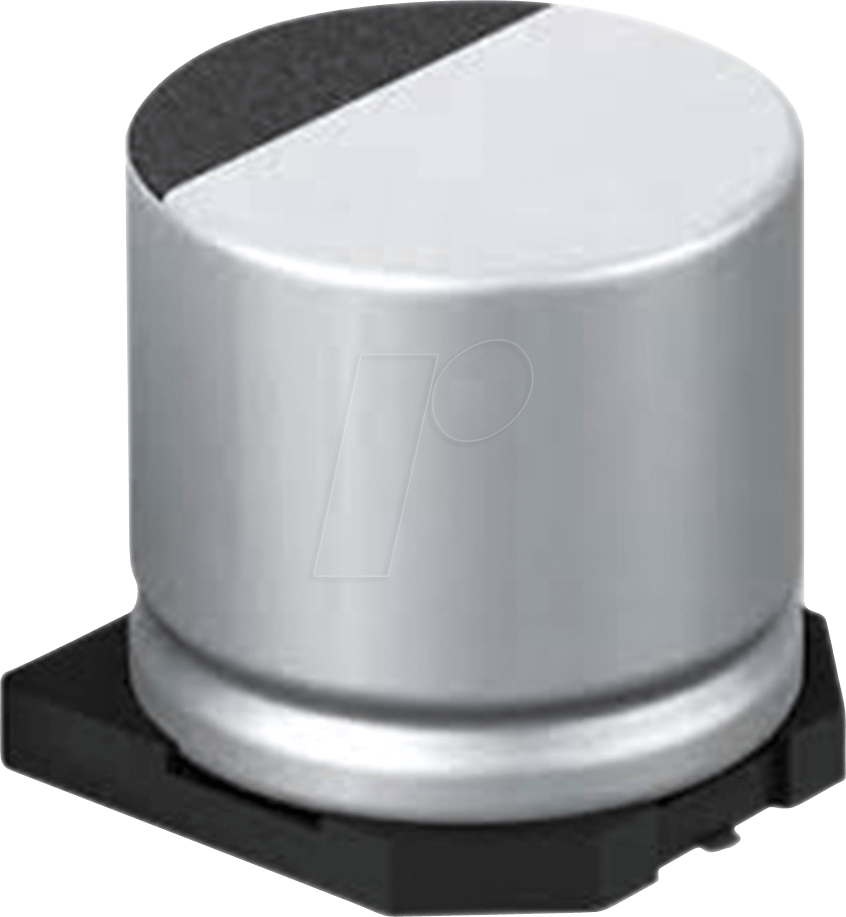

HA-V 47U 50 – Der Präzisions-SMD-Elko für anspruchsvolle Schaltungen
Sie suchen nach einem zuverlässigen Elektrolytkondensator, der auch unter extremen Bedingungen seine Leistung stabilisiert? Der HA-V 47U 50 – SMD-Elko mit 47µF Kapazität und 50V Spannungsfestigkeit ist die ideale Lösung für Entwickler und Techniker, die höchste Ansprüche an Langlebigkeit und Temperaturstabilität in ihren elektronischen Schaltungen stellen.
Technische Exzellenz für Maximale Zuverlässigkeit
Der HA-V 47U 50 – SMD-Elko wurde konzipiert, um die Herausforderungen moderner Elektronik zu meistern. Mit seiner robusten Konstruktion und den sorgfältig ausgewählten Materialien bietet er eine überlegene Performance im Vergleich zu Standardlösungen. Die hohe Temperaturklasse von 105°C und eine Lebensdauer von mindestens 1000 Stunden bei Nennspannung und Nenn-Temperatur gewährleisten eine außergewöhnliche Zuverlässigkeit, selbst in anspruchsvollen Umgebungsbedingungen.
Vorteile des HA-V 47U 50 – SMD-Elko
- Höhere Temperaturbeständigkeit: Die 105°C-Spezifikation ermöglicht den Einsatz in Anwendungen, bei denen eine erhöhte Wärmeentwicklung auftritt, ohne die Lebensdauer oder Leistung zu beeinträchtigen.
- Längere Lebensdauer: Mit einer spezifizierten Lebensdauer von 1000 Stunden unter Betriebsbedingungen sind diese Elkos für langfristige Projekte und Geräte konzipiert, was Wartungsintervalle verlängert und Ausfallraten reduziert.
- Präzise Kapazität: Eine Toleranz von 20% bietet eine ausreichende Genauigkeit für die meisten anspruchsvollen Schaltungsanwendungen, bei denen eine stabile Filterung und Energiespeicherung gefordert ist.
- Kompakte Bauform: Als Surface-Mount Device (SMD) ermöglicht er eine hohe Integrationsdichte auf Leiterplatten und unterstützt automatisierte Bestückungsprozesse, was die Produktionskosten senkt.
- Breite Anwendungspalette: Von der industriellen Automatisierung über die Automobilindustrie bis hin zu Consumer-Elektronik – dieser Elko ist für eine Vielzahl von stromversorgungsrelevanten Anwendungen geeignet.
- Stabilität unter Last: Die elektrolytische Natur in Kombination mit der hochwertigen Konstruktion sorgt für eine konsistente Performance über einen weiten Betriebsbereich.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Der HA-V 47U 50 – SMD-Elko zeichnet sich durch seine ausgereifte Technologie aus. Die Kombination aus 47µF Kapazität und 50V Spannungsfestigkeit macht ihn zu einem vielseitigen Bauteil für eine breite Palette von Anwendungen. Die oberflächenmontierbare Bauform (SMD) ermöglicht eine effiziente Bestückung und spart wertvollen Platz auf der Leiterplatte, was besonders in modernen, miniaturisierten Geräten von entscheidender Bedeutung ist. Die hohe Betriebstemperatur von bis zu 105°C ist ein Indikator für die Qualität der verwendeten Dielektrika und Elektrolyte, die auch bei erhöhter Betriebstemperatur stabil bleiben und ihre Kapazität sowie ihren ESR (Equivalent Series Resistance) beibehalten.
Die Lebensdauer von 1000 Stunden bei 105°C ist ein wichtiger Faktor für die Zuverlässigkeit und Kosten-Nutzen-Analyse von elektronischen Systemen. Dies bedeutet, dass der Kondensator unter diesen Bedingungen voraussichtlich 1000 Stunden lang funktioniert, bevor seine Kapazität signifikant abnimmt oder sein Leckstrom ansteigt. Für die meisten Anwendungen bedeutet dies eine lange Betriebszeit über Jahre hinweg, da die tatsächliche Betriebstemperatur oft deutlich unter den spezifizierten 105°C liegt.
Die angegebene Kapazitätstoleranz von 20% ist typisch für Standard-Elektrolytkondensatoren und für viele Schaltungsaufgaben, wie z.B. die Glättung von Gleichspannungen in Netzteilen oder die Kopplung in Audio-Schaltungen, ausreichend. In hochpräzisen Filteranwendungen oder Resonanzkreisen, die engere Toleranzen erfordern, ist eine Kombination mit anderen Kondensatortypen oder die Auswahl von Elkos mit geringerer Toleranz ratsam.
Einsatzgebiete und Anwendungsbereiche
Der HA-V 47U 50 – SMD-Elko findet aufgrund seiner robusten Spezifikationen breite Anwendung in folgenden Bereichen:
- Stromversorgungen: Als Glättungskondensator in Schaltnetzteilen, linearen Spannungsreglern und DC-DC-Wandlern zur Stabilisierung der Ausgangsspannung und Reduzierung von Ripple.
- Industrielle Steuerungstechnik: In Steuergeräten, SPS-Systemen und Sensorauswertungen, wo Zuverlässigkeit unter widrigen Bedingungen unerlässlich ist.
- Automobilindustrie: In Bordelektronik, Infotainmentsystemen und Steuergeräten, die oft Temperaturschwankungen und Vibrationen ausgesetzt sind.
- Audio- und Videotechnik: Als Kopplungs- und Entkopplungskondensator in Verstärkern, Signalprozessoren und Video-Wandlern.
- LED-Treiber: Zur Glättung der Ausgangsspannung von LED-Treibern, um ein Flimmern zu vermeiden und die Lebensdauer der LEDs zu maximieren.
- Embedded Systems: In kompakten Mikrocontroller-basierten Systemen, wo Platzersparnis und Zuverlässigkeit im Vordergrund stehen.
Die Kombination aus Kapazität, Spannungsfestigkeit und Temperaturklasse macht ihn zu einem universellen Baustein für Entwickler, die auf bewährte Komponenten setzen.
Konstruktionsmerkmale und Materialgüte
Die Langlebigkeit und Leistungsfähigkeit des HA-V 47U 50 – SMD-Elkos beruhen auf einer sorgfältigen Auswahl von Materialien und einer präzisen Fertigung. Das Anoden- und Kathodenmaterial ist auf eine hohe Leitfähigkeit und geringe Verluste optimiert. Das Dielektrikum, eine hauchdünne Oxidschicht, wird durch einen elektrochemischen Prozess erzeugt und sorgt für die notwendige Isolation bei gleichzeitiger hoher Kapazität pro Volumeneinheit. Die Elektrolytflüssigkeit oder ein fester Elektrolyt (je nach Bauart des spezifischen Elkos innerhalb der HA-V-Serie) ist so formuliert, dass sie auch bei höheren Temperaturen stabil bleibt und den ESR über die Lebensdauer hinweg minimiert.
Die Gehäusematerialien sind so gewählt, dass sie mechanischen Belastungen standhalten und eine effektive Abdichtung gewährleisten, um das Eindringen von Feuchtigkeit oder Verunreinigungen zu verhindern. Die Anschlussflächen sind für eine zuverlässige Lötverbindung auf SMD-kompatiblen Leiterplatten ausgelegt. Die präzise Fertigung stellt sicher, dass die elektrische Charakteristik des Kondensators innerhalb der spezifizierten Toleranzen liegt und eine gleichbleibende Performance über viele Betriebszyklen hinweg garantiert ist.
Die Bedeutung von ESR und Leckstrom
Der Äquivalente Serienwiderstand (ESR) ist ein kritischer Parameter für Elektrolytkondensatoren, insbesondere in Hochfrequenzanwendungen und bei der Stromversorgung. Ein niedriger ESR bedeutet geringere Leistungsverluste in Form von Wärme, was zu einer längeren Lebensdauer und einer effizienteren Schaltung führt. Der HA-V 47U 50 – SMD-Elko ist darauf ausgelegt, einen optimierten ESR für seine Kapazität und Spannungsklasse zu bieten. Der Leckstrom, ein kleiner Gleichstrom, der durch den Kondensator fließt, wenn er unter Spannung steht, ist ebenfalls ein wichtiger Indikator für die Qualität. Ein niedriger Leckstrom ist entscheidend, um die Ladung im Kondensator über längere Zeiträume zu halten und Energieverluste zu minimieren.
Qualitätssicherung und Zertifizierung
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Der HA-V 47U 50 – SMD-Elko durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass er den spezifizierten Leistungskennzahlen entspricht. Dies schließt Prüfungen auf Kapazität, Spannungsfestigkeit, ESR, Leckstrom sowie Lebensdauer- und Temperaturtests ein. Unsere Komponenten sind darauf ausgelegt, den Anforderungen von Branchenstandards zu genügen und somit die Integrität Ihrer Designs zu gewährleisten.
Technische Produktdaten
| Eigenschaft | Spezifikation |
|---|---|
| Typ | SMD-Elektrolytkondensator |
| Hersteller-Serie | HA-V |
| Kapazität | 47 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Betriebstemperatur (max.) | 105 °C (Grad Celsius) |
| Erwartete Lebensdauer | 1000 Stunden bei 105°C |
| Kapazitätstoleranz | ± 20 % |
| Bauform | Oberflächenmontage (SMD) |
| Dielektrikum | Aluminium-Oxid |
| Elektrolyt | Hochleistungs-Elektrolyt (spezifische Zusammensetzung je nach Serie) |
| ESR (Äquivalenter Serienwiderstand) | Optimiert für Leistung und Stabilität (typische Werte auf Anfrage oder im Datenblatt) |
| Leckstrom | Gering, spezifiziert gemäß Industriestandards |
| Anwendungsbereich | Stromversorgungen, Filterung, Entkopplung, Signalverarbeitung |
FAQ – Häufig gestellte Fragen zu HA-V 47U 50 – SMD-Elko, 47uF, 50V, 105°C, 1000h, 20%
Was bedeutet die Angabe 1000h bei 105°C für die Lebensdauer des Kondensators?
Die Angabe 1000 Stunden bei 105°C bedeutet, dass der Kondensator unter konstanten Bedingungen von 105°C und Nennspannung voraussichtlich 1000 Stunden lang seine spezifizierte Leistung beibehält. In realen Anwendungen, wo die Betriebstemperatur oft niedriger ist, verlängert sich die Lebensdauer signifikant. Dies ist ein Standardmaß für die Zuverlässigkeit von Elektrolytkondensatoren.
Ist die Kapazitätstoleranz von 20% für alle Anwendungen ausreichend?
Für die meisten gängigen Anwendungen, wie z.B. die Glättung von Spannungen in Netzteilen oder die Kopplung von Signalen, ist eine Toleranz von 20% absolut ausreichend. In hochpräzisen Schaltungen, wie z.B. bestimmten Filterdesigns oder Oszillatoren, können engere Toleranzen erforderlich sein. In solchen Fällen wäre die Kombination mit anderen Kondensatortypen oder die Auswahl von Elkos mit geringerer Toleranz ratsam.
Welchen Vorteil bietet die 105°C-Betriebstemperatur im Vergleich zu Standard-Elkos?
Eine höhere Betriebstemperatur von 105°C bedeutet, dass der Elko auch in Umgebungen mit erhöhter Wärmeentwicklung, beispielsweise durch benachbarte Leistungskomponenten, stabil und zuverlässig arbeiten kann. Standard-Elkos haben oft eine niedrigere maximale Betriebstemperatur (z.B. 85°C), was ihre Lebensdauer in heißen Umgebungen drastisch verkürzt. Die 105°C-Klasse bietet somit eine höhere Ausfallsicherheit und Langlebigkeit.
Was versteht man unter einem „SMD-Elko“?
SMD steht für „Surface Mount Device“. Ein SMD-Elko ist ein Elektrolytkondensator, der so konstruiert ist, dass er direkt auf die Oberfläche einer Leiterplatte gelötet wird. Dies unterscheidet ihn von bedrahteten Bauteilen, die durch Löcher in der Platine gesteckt werden. SMD-Bauteile ermöglichen eine höhere Packungsdichte, erleichtern die Automatisierung der Bestückung und sind für moderne Elektronik-Designs unerlässlich.
Kann dieser Elko auch für höhere Spannungen als 50V verwendet werden?
Nein, die Nennspannung von 50V ist die maximale Dauerbetriebsspannung, für die der Kondensator ausgelegt ist. Die Überschreitung dieser Spannung kann zu einem Durchschlag des Dielektrikums, einem Anstieg des Leckstroms, einer reduzierten Lebensdauer oder sogar zum Ausfall des Bauteils führen. Für Anwendungen mit höheren Spannungen sollten Elkos mit einer entsprechenden höheren Nennspannung gewählt werden.
In welchen Arten von Stromversorgungen wird dieser Elko typischerweise eingesetzt?
Der HA-V 47U 50 – SMD-Elko eignet sich hervorragend für den Einsatz in verschiedenen Arten von Stromversorgungen. Dazu gehören Schaltnetzteile (SMPS), lineare Spannungsregler, DC-DC-Wandler und Ladegeräte. Er dient dort primär als Glättungs- und Pufferkondensator, um Spannungsspitzen zu reduzieren und eine stabile Gleichspannung zu liefern, was für die korrekte Funktion der nachgeschalteten Schaltungen entscheidend ist.
Was sind die Hauptunterschiede zu Folienkondensatoren?
Elektrolytkondensatoren wie der HA-V 47U 50 – SMD-Elko bieten im Vergleich zu Folienkondensatoren typischerweise eine deutlich höhere Kapazität pro Volumeneinheit. Sie sind daher ideal für Anwendungen, bei denen große Kapazitäten benötigt werden, wie z.B. die Energiespeicherung oder die Filterung von niedrigeren Frequenzen. Folienkondensatoren hingegen bieten oft eine höhere Präzision, geringere Verluste (niedrigerer ESR) und eine bessere Langzeitstabilität, sind aber bei gleicher Kapazität größer und teurer.
