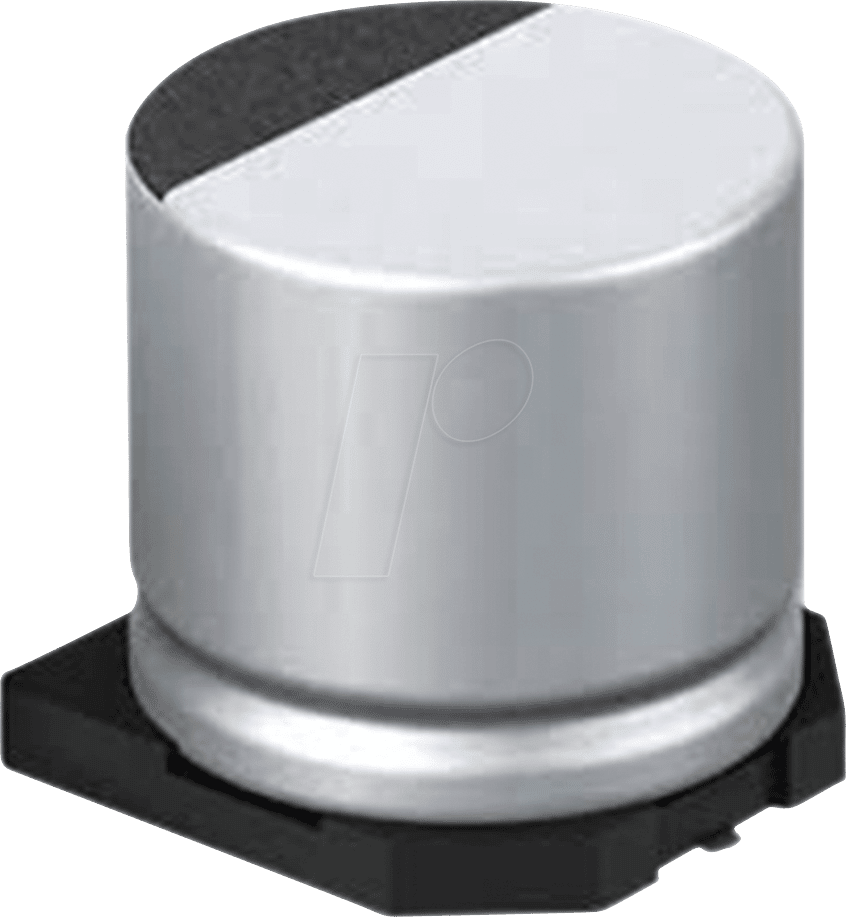

Präzision in der Schaltung: Der HA-V 22U 35 – Ihr SMD-Elektrolytkondensator für anspruchsvolle Anwendungen
Wenn es um die Stabilität und Zuverlässigkeit Ihrer elektronischen Schaltungen geht, sind Kompromisse keine Option. Der HA-V 22U 35 – ein SMD-Elko mit 22µF Kapazität und einer Spannungsfestigkeit von 35V – wurde entwickelt, um präzise Anforderungen in einem kompakten Formfaktor zu erfüllen. Ideal für Entwickler, Ingenieure und ambitionierte Bastler, die auf hochwertige Komponenten für Netzteilfilterung, Signalentkopplung und Energiespeicherung in kompakten Geräten angewiesen sind.
Warum der HA-V 22U 35 die überlegene Wahl ist
Im Gegensatz zu Standard-Elkos, die oft Kompromisse bei Temperaturbeständigkeit, Lebensdauer oder Baugröße eingehen, setzt der HA-V 22U 35 auf optimierte Materialwissenschaft und Fertigungsprozesse. Seine Fähigkeit, bei Temperaturen bis zu 105°C zuverlässig zu arbeiten und eine Lebensdauer von mindestens 1000 Stunden unter Volllast zu gewährleisten, macht ihn zur idealen Komponente für langlebige und thermisch anspruchsvolle Applikationen. Die enge Toleranz von 20% sorgt zudem für eine präzise und vorhersagbare Schaltungsperformance.
Technische Exzellenz und Leistungsfähigkeit
Der HA-V 22U 35 repräsentiert ein Kernstück für zuverlässige Elektronikdesigns. Seine spezifizierten Eigenschaften sind das Ergebnis sorgfältiger Materialauswahl und Prozesskontrolle, um maximale Leistung und Langlebigkeit in SMD-Anwendungen zu gewährleisten.
- Hohe Temperaturbeständigkeit: Mit einer Betriebstemperatur von bis zu 105°C hält dieser Elko auch thermisch anspruchsvollen Umgebungen stand, was die Lebensdauer und Zuverlässigkeit von Geräten in beengten oder wärmeerzeugenden Gehäusen erhöht.
- Garantierte Lebensdauer: Die Spezifikation von 1000 Stunden bei Nenntemperatur und Nennspannung unterstreicht die Robustheit und das Vertrauen in die Langlebigkeit der verwendeten Dielektrika und Elektrodenmaterialien.
- Präzise Kapazität: Eine Toleranz von 20% ermöglicht eine genaue Dimensionierung von Filter- und Energiespeicherschaltungen, wo geringe Abweichungen die Schaltungsfunktion erheblich beeinflussen können.
- Kompakter SMD-Formfaktor: Die Bauweise als Surface Mount Device (SMD) ermöglicht eine hohe Integrationsdichte auf Leiterplatten und unterstützt moderne Fertigungsprozesse, wodurch Designflexibilität und Effizienz gesteigert werden.
- Optimierte ESR (Equivalent Series Resistance): Obwohl nicht explizit genannt, sind Elkos dieser Klasse typischerweise auf eine optimierte ESR ausgelegt, um Verluste zu minimieren und die Effizienz in Schaltnetzteilen und Filtern zu maximieren. Dies trägt zu einer geringeren Wärmeentwicklung und verbesserter Signalintegrität bei.
Produktspezifikationen im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | SMD-Elektrolytkondensator |
| Modellbezeichnung | HA-V 22U 35 |
| Kapazität | 22µF (Mikrofarad) |
| Nennspannung | 35V (Volt) |
| Maximale Betriebstemperatur | 105°C (Grad Celsius) |
| Garantierte Lebensdauer | 1000 Stunden bei Nenntemperatur und Nennspannung |
| Kapazitätstoleranz | ± 20% |
| Montageart | Surface Mount Device (SMD) |
| Bauform | Kompakter Chip-Kondensator für automatisierte Bestückung |
| Dielektrikum | Hochwertiges Aluminium-Dielektrikum, optimiert für Leistung und Stabilität |
| Anwendungsbereiche | Netzteilfilterung, Signalentkopplung, Energiespeicherung, Ausgangsfilterung in Schaltnetzteilen, DC-Kopplung |
| Qualitätsmerkmale | Hohe Zuverlässigkeit, geringe Leckströme, gute Frequenzantwort im relevanten Bereich |
Anwendungsbereiche und Integrationspotenzial
Die Konstruktion des HA-V 22U 35 prädestiniert ihn für eine Vielzahl von Einsatzgebieten, insbesondere dort, wo Platzbeschränkungen und hohe Anforderungen an die elektrische Stabilität zusammenkommen. In der modernen Elektronikentwicklung ist die Auswahl von Komponenten, die sowohl Leistungsfähigkeit als auch Langlebigkeit garantieren, entscheidend für den Erfolg eines Produkts.
- Schaltnetzteile (SMPS): Als Ausgangs- oder Eingangskondensator verbessert der HA-V 22U 35 die Filterung von Ripple-Spannungen und trägt zur Glättung der Ausgangsspannung bei. Die hohe Temperaturbeständigkeit ist hierbei essenziell, da Schaltnetzteile oft intensive Wärme entwickeln.
- Industrielle Steuerungen: In industriellen Umgebungen, wo Vibrationen, Temperaturschwankungen und EMV-Belastungen an der Tagesordnung sind, bietet die robuste Bauweise dieses Elkos die nötige Zuverlässigkeit für Steuerungs- und Automatisierungssysteme.
- Automobil-Elektronik: Viele Anwendungen in modernen Fahrzeugen, von Infotainmentsystemen bis hin zu Steuergeräten, profitieren von der Kompaktheit und der garantierten Leistung unter wechselnden Temperaturbedingungen.
- Verbrauchergeräte: In einer breiten Palette von Consumer-Elektronik, wie z.B. Routern, Set-Top-Boxen, LED-Treibern oder Audioverstärkern, sorgt der HA-V 22U 35 für stabile Betriebsspannungen und eine verbesserte Signalqualität.
- Embedded Systems: Für eingebettete Systeme, bei denen jede Komponente sorgfältig ausgewählt werden muss, um Größe, Gewicht und Stromverbrauch zu optimieren, ist dieser SMD-Elko eine ideale Wahl für die Energieversorgung und Filterung.
Die Wahl von Aluminium als Hauptmaterial für das Dielektrikum ist ein Beweis für die Balance zwischen Leistung, Kosten und Lebensdauer, die für viele kommerzielle und industrielle Anwendungen angestrebt wird. Die sorgfältige Anodisierung und die Verwendung von hochreinem Aluminium ermöglichen die Erreichung der geforderten Kapazität und Spannungsfestigkeit bei gleichzeitig geringem Verlustfaktor.
FAQ – Häufig gestellte Fragen zu HA-V 22U 35 – SMD-Elko, 22uF, 35V, 105°C, 1000h, 20%
Was bedeutet „SMD“ bei diesem Elko?
SMD steht für „Surface Mount Device“. Das bedeutet, dass dieser Kondensator so konzipiert ist, dass er direkt auf die Oberfläche einer Leiterplatte gelötet wird, anstatt durch Löcher gesteckt zu werden. Dies ermöglicht eine höhere Packungsdichte und die Verwendung von automatisierten Bestückungsmaschinen.
Welchen Vorteil bietet die Nennspannung von 35V?
Die Nennspannung von 35V gibt die maximale Gleichspannung an, der der Elko unter Dauerbetrieb standhält, ohne beschädigt zu werden. Diese Spannungsfestigkeit ist ausreichend für eine Vielzahl von Anwendungen im Niederspannungsbereich, insbesondere in Schaltnetzteilen und vielen Consumer-Elektronik-Geräten.
Ist die angegebene Lebensdauer von 1000 Stunden bei 105°C relevant für meine Anwendung?
Ja, diese Angabe ist ein wichtiger Indikator für die Zuverlässigkeit und Langlebigkeit des Kondensators. Sie bedeutet, dass der Elko unter den angegebenen Bedingungen (105°C und seine maximale Spannung) mindestens 1000 Stunden funktionstüchtig bleibt. In realen Anwendungen ist die Lebensdauer oft deutlich länger, da die Betriebsbedingungen meist milder sind. Bei höheren Temperaturen verkürzt sich die Lebensdauer exponentiell.
Was versteht man unter der Kapazitätstoleranz von 20%?
Die Kapazitätstoleranz von ±20% bedeutet, dass der tatsächliche Kapazitätswert des Elkos um bis zu 20% von den spezifizierten 22µF abweichen kann. Für präzise Filter- oder Timing-Schaltungen sind oft Elkos mit engeren Toleranzen erforderlich, aber für viele allgemeine Filterungs- und Energiespeicheranwendungen ist diese Toleranz akzeptabel.
Wofür wird ein Elko mit 22µF typischerweise eingesetzt?
Ein Elko mit 22µF ist vielseitig einsetzbar. Er eignet sich gut für die Entkopplung von ICs, die Glättung von Ausgangsspannungen in kleinen Netzteilen, als Pufferkondensator in Audiokreisen oder als Koppelkondensator zur Blockierung von Gleichstromkomponenten in Signalen.
Kann ich diesen Elko in einer Anwendung mit höherer Spannung als 35V verwenden?
Nein, es wird dringend davon abgeraten. Die Nennspannung von 35V ist die maximale sichere Betriebsspannung. Eine Überschreitung dieser Spannung kann zu irreversiblen Schäden am Kondensator, bis hin zum Ausfall oder sogar zur Zerstörung, führen.
Was sind die Vorteile der 105°C-Spezifikation gegenüber 85°C-Elkos?
Eine höhere maximale Betriebstemperatur (105°C gegenüber 85°C) bedeutet, dass der Elko auch in Umgebungen mit erhöhter Wärmeentwicklung zuverlässig arbeiten kann, ohne seine Leistung oder Lebensdauer signifikant zu beeinträchtigen. Dies ist besonders wichtig in dicht bestückten Geräten oder in Anwendungen, die unter Last warm werden.
