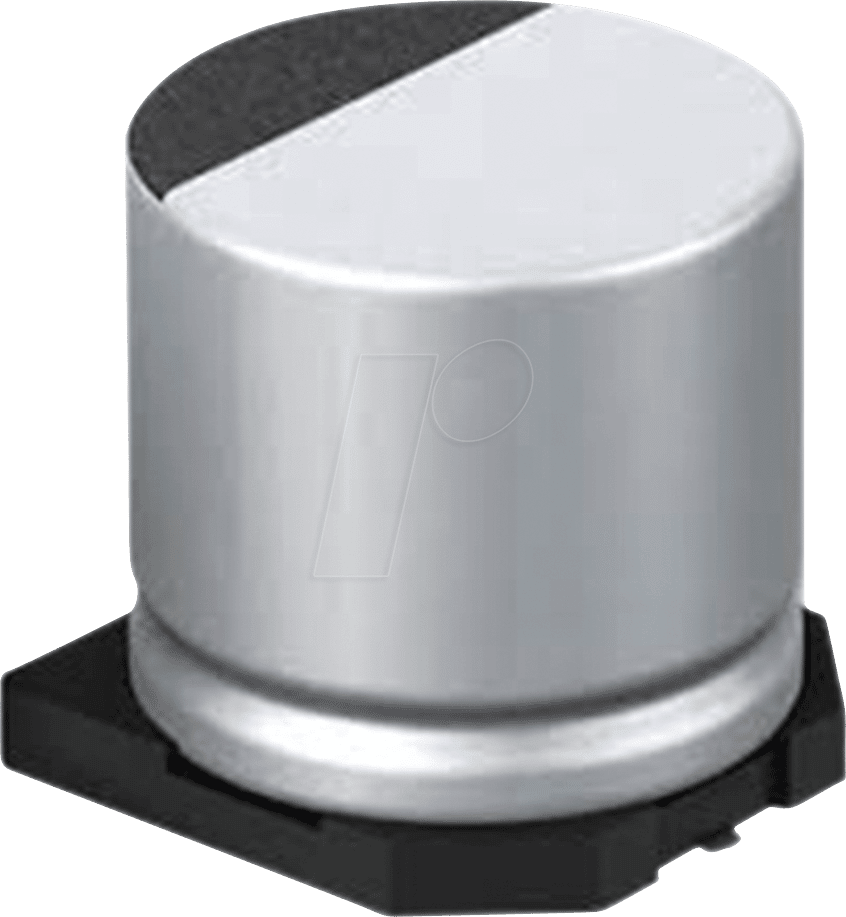

Zuverlässige Spannungsglättung für anspruchsvolle Anwendungen: Der HA-V 220U 16-2 – SMD-Elko
Wenn es um die Stabilität und Langlebigkeit Ihrer elektronischen Schaltungen geht, sind minderwertige Kondensatoren ein nicht zu unterschätzendes Risiko. Der HA-V 220U 16-2 – ein SMD-Elektrolytkondensator mit 220µF Kapazität und 16V Spannungsfestigkeit – wurde speziell für Anwender entwickelt, die auf maximale Zuverlässigkeit und thermische Belastbarkeit angewiesen sind. Er ist die ideale Lösung für Entwickler, Reparaturtechniker und Hobbyisten, die eine ausfallsichere Energiespeicherung und effiziente Spannungsglättung in kompakten Bauformen benötigen.
Herausragende Leistung und Langlebigkeit
Im Gegensatz zu Standard-SMD-Elkos bietet der HA-V 220U 16-2 eine überlegene Performance, die sich in seiner hohen Temperaturbeständigkeit von 105°C und einer garantierten Lebensdauer von 1000 Stunden bei Nennlast widerspiegelt. Diese Eigenschaften stellen sicher, dass der Kondensator auch unter anspruchsvollen Betriebsbedingungen über lange Zeiträume hinweg stabil und funktionsfähig bleibt. Die präzise Kapazität von 220µF und eine Toleranz von 20% garantieren eine zuverlässige Filterung und Energiespeicherung, unerlässlich für die Signalintegrität und die allgemeine Systemstabilität.
Technische Spezifikationen im Detail
Der HA-V 220U 16-2 zeichnet sich durch seine spezifische Konstruktion aus, die für höchste Ansprüche optimiert ist. Die Wahl des Elektrolytmaterials und des Dielektrikums ist entscheidend für die Leistung des Kondensators. Speziell ausgewählte Materialien minimieren ESL (Equivalent Series Inductance) und ESR (Equivalent Series Resistance), was zu einer verbesserten Impedanzcharakteristik führt. Dies ist besonders wichtig in Hochfrequenzanwendungen und Schaltnetzteilen, wo schnelle Lade- und Entladezyklen auftreten. Die SMD-Bauform ermöglicht eine effiziente Montage auf Leiterplatten und ist perfekt für die Automatisierung geeignet, was ihn zu einer wirtschaftlichen und platzsparenden Wahl macht.
Vorteile des HA-V 220U 16-2 – SMD-Elko
- Hohe Temperaturbeständigkeit: Mit 105°C Betriebstemperatur geeignet für anspruchsvolle Umgebungen und intensive Lasten.
- Erweiterte Lebensdauer: Garantierte 1000 Stunden Lebensdauer bei Nennlast sorgen für langfristige Zuverlässigkeit und reduzieren Wartungsaufwand.
- Präzise Kapazität: 220µF bieten eine effektive Spannungsglättung und Energiespeicherung für eine breite Palette von Schaltungen.
- Geringe Toleranz: 20% Toleranz gewährleistet eine konsistente Leistung und Vorhersagbarkeit im Schaltungsdesign.
- Optimierte ESR/ESL: Reduzierte äquivalente Serieninduktivität und -widerstand für verbesserte Hochfrequenzeigenschaften.
- Kompakte SMD-Bauform: Platzsparend und ideal für moderne, dicht bestückte Leiterplatten und automatisierte Fertigungsprozesse.
- Robustheit: Konzipiert für Stabilität unter wechselnden Belastungen und thermischen Schwankungen.
Einsatzgebiete und Anwendungsbereiche
Die Vielseitigkeit des HA-V 220U 16-2 SMD-Elkos macht ihn zu einem unverzichtbaren Bauteil in zahlreichen elektronischen Systemen. Seine Fähigkeit, Spannungsschwankungen effektiv zu dämpfen und als kurzzeitiger Energiespeicher zu dienen, ist für folgende Anwendungen von entscheidender Bedeutung:
- Schaltnetzteile (SMPS): Zur Glättung der Ausgangsspannung und zur Entkopplung von schnellen Lastwechseln.
- Audio-Verstärker: Zur Filterung von Störsignalen und zur Stabilisierung der Stromversorgung für eine reine Klangwiedergabe.
- Industrielle Steuerungen: In Automatisierungsgeräten, SPS-Systemen und Sensorik, wo Zuverlässigkeit oberste Priorität hat.
- Leistungselektronik: In Umrichtern, Wechselrichtern und Energieversorgungseinheiten für eine stabile Stromversorgung.
- Kfz-Elektronik: Trotz der spezifizierten 105°C, für Bordnetzapplikationen, die einer konstanten und verlässlichen Spannungsquelle bedürfen.
- Messtechnik: In Präzisionsinstrumenten zur Reduzierung von Rauschen und zur Gewährleistung exakter Messwerte.
- Verbraucherelektronik: In hochwertigen Netzteilen, Grafikkarten und Motherboards, wo Langlebigkeit und Leistung gefragt sind.
Qualität und Zuverlässigkeit auf höchstem Niveau
Die Wahl des richtigen Elkos ist ein kritischer Faktor für die Performance und die Lebensdauer Ihrer elektronischen Geräte. Der HA-V 220U 16-2 SMD-Elko verkörpert die Konzentration auf diese kritischen Aspekte. Seine Konstruktion zielt darauf ab, typische Ausfallursachen von Elektrolytkondensatoren, wie Austrocknung des Elektrolyten oder Degradation des Dielektrikums, zu minimieren. Dies wird durch die sorgfältige Auswahl von Rohstoffen und optimierten Herstellungsprozessen erreicht. Die garantierte Lebensdauer von 1000 Stunden bei 105°C ist nicht nur ein Marketingversprechen, sondern ein Indikator für die robustheit des Designs und die Widerstandsfähigkeit gegenüber thermischer Belastung, was ihn zu einer bevorzugten Komponente für professionelle Anwendungen macht.
Technische Daten im Überblick
| Spezifikation | Wert |
|---|---|
| Typ | SMD-Elektrolytkondensator |
| Hersteller-Serienbezeichnung | HA-V |
| Kapazität | 220 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Maximale Betriebstemperatur | 105 °C (Grad Celsius) |
| Garantierte Lebensdauer | 1000 h (Stunden) bei Nennspannung und Maximaltemperatur |
| Kapazitätstoleranz | ± 20% |
| Bauform | SMD (Surface Mount Device) |
| ESR (Äquivalenter Serienwiderstand) | Typischerweise gering, optimiert für Leistungsfilterung (konkreter Wert hängt von der Frequenz ab) |
| ESL (Äquivalente Serieninduktivität) | Minimal, für gute Hochfrequenzeigenschaften |
| Anwendungseignung | Spannungsglättung, Entkopplung, Energiespeicherung in anspruchsvollen Umgebungen |
FAQ – Häufig gestellte Fragen zu HA-V 220U 16-2 – SMD-Elko, 220uF, 16V, 105°C, 1000h, 20%
Was bedeutet „105°C“ bei einem Elektrolytkondensator?
Die Angabe 105°C bezieht sich auf die maximale Betriebstemperatur des Kondensators. Dies bedeutet, dass der Kondensator auch bei Umgebungstemperaturen bis zu 105°C zuverlässig arbeiten kann. Höhere Temperaturbeständigkeit korreliert in der Regel mit einer längeren Lebensdauer, da hohe Temperaturen einer der Hauptfaktoren für die Degradation von Elektrolytkondensatoren sind.
Wie beeinflusst die Lebensdauer von 1000 Stunden die Auswahl des Kondensators?
Die Angabe von 1000 Stunden Lebensdauer, typischerweise bei der maximalen Betriebstemperatur und Nennspannung, ist ein wichtiger Indikator für die Zuverlässigkeit des Bauteils. Sie gibt an, wie lange der Kondensator unter definierten Bedingungen voraussichtlich seine Spezifikationen beibehält. Für Anwendungen, bei denen eine langfristige Stabilität und geringer Wartungsaufwand erforderlich sind, sind Kondensatoren mit einer längeren garantierten Lebensdauer die überlegene Wahl.
Ist die Toleranz von 20% für meine Anwendung ausreichend?
Eine Toleranz von 20% ist für viele Standardanwendungen, insbesondere zur Spannungsglättung und Entkopplung, absolut ausreichend. In kritischen Präzisionsschaltungen, wie beispielsweise bei der direkten Filterung von Audiosignalen in High-End-Geräten oder in bestimmten Messschaltungen, können Kondensatoren mit engeren Toleranzen (z.B. 10% oder 5%) erforderlich sein. Für die typischen Einsatzbereiche des HA-V 220U 16-2 ist die 20% Toleranz jedoch ein üblicher und praktischer Wert.
Was sind die Hauptvorteile eines SMD-Elkos gegenüber einem bedrahteten Elko?
SMD-Elkos (Surface Mount Device) bieten mehrere entscheidende Vorteile für moderne Elektronikfertigung und Design. Sie sind für die direkte Montage auf der Oberfläche von Leiterplatten konzipiert, was kompaktere Designs ermöglicht und den Bedarf an durchgesteckten Bauteilen reduziert. Dies erleichtert zudem die automatisierte Bestückung, was zu kosteneffizienteren Produktionsprozessen führt. Des Weiteren sind sie oft mit geringerer ESL und ESR konstruiert, was ihre Leistung in Hochfrequenzanwendungen verbessert.
In welchen Schaltungen ist die Reduzierung von ESR und ESL besonders wichtig?
Die Reduzierung des Äquivalenten Serienwiderstands (ESR) und der Äquivalenten Serieninduktivität (ESL) ist besonders kritisch in Schaltungen, die mit hohen Frequenzen arbeiten oder schnelle Stromänderungen erfahren. Dazu gehören insbesondere Schaltnetzteile (SMPS), Hochfrequenzoszillatoren, HF-Verstärker und Leistungselektronik. Ein niedriger ESR minimiert Leistungsverluste und Wärmeentwicklung, während eine niedrige ESL die Entkopplungsfähigkeit bei hohen Frequenzen verbessert und unerwünschte Schwingungen verhindert.
Gibt es Einschränkungen bei der Verwendung von 16V-Elkos?
Die Nennspannung von 16V gibt die maximale Gleichspannung an, der der Kondensator sicher ausgesetzt werden kann. Es ist wichtig, dass die anliegende Spannung deutlich unter diesem Wert liegt, um eine zuverlässige Funktion und eine lange Lebensdauer zu gewährleisten. In Anwendungen, bei denen Spannungsspitzen oder höhere Betriebsspannungen auftreten können, sollten Kondensatoren mit einer höheren Nennspannung gewählt werden, um eine Überlastung und einen möglichen Ausfall zu vermeiden.
Wie wirkt sich die Kapazität von 220µF auf die Leistung aus?
Die Kapazität von 220µF (Mikrofarad) bestimmt, wie viel elektrische Ladung der Kondensator speichern kann. Bei der Spannungsglättung dient der Elko als Puffer, der Energie speichert, wenn die Spannung über den gewünschten Wert steigt, und sie abgibt, wenn die Spannung abfällt. Eine höhere Kapazität bedeutet eine größere Fähigkeit zur Energiespeicherung und damit eine effektivere Glättung von Spannungsschwankungen. 220µF ist eine gängige Kapazität für viele Netzteil- und Entkopplungsanwendungen, die eine moderate bis gute Filterwirkung erfordern.
