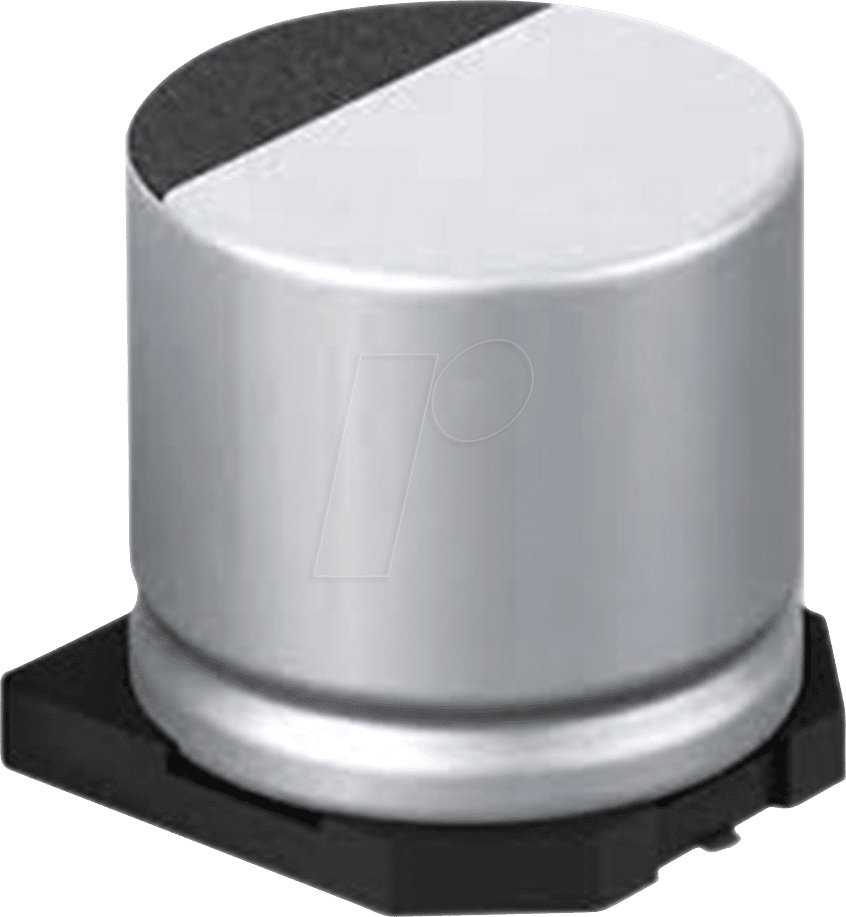

HA-V 10U 16 – Der Hochleistung-SMD-Elektrolytkondensator für anspruchsvolle Elektronikanwendungen
Benötigen Sie eine zuverlässige und langlebige Lösung zur Energiespeicherung und Filterung in Ihrer elektronischen Schaltung? Der HA-V 10U 16 – ein SMD-Elektrolytkondensator mit 10µF Kapazität und 16V Spannungsfestigkeit – ist präzise für diese Herausforderung konzipiert. Er richtet sich an Elektronikentwickler, Service-Techniker und ambitionierte Hobbyisten, die Wert auf Stabilität und Effizienz legen, insbesondere bei erhöhten Temperaturen und langen Betriebszeiten.
Herausragende Zuverlässigkeit für kritische Anwendungen
Der HA-V 10U 16 setzt neue Maßstäbe in puncto Zuverlässigkeit und Leistung, wo herkömmliche Elkos an ihre Grenzen stoßen. Seine spezifizierte Lebensdauer von 1000 Stunden bei 105°C Betriebstemperatur unterstreicht seine Fähigkeit, auch unter widrigen Bedingungen konstant zu performen. Dies ist entscheidend für Anwendungen, bei denen Ausfallzeiten kostspielig oder kritisch sind, wie beispielsweise in industriellen Steuerungen, automotive Elektronik oder hochwertigen Audio-Systemen.
Konstruktion und Leistung im Detail
Dieser SMD-Elko kombiniert kompakte Bauform mit exzellenten elektrischen Eigenschaften. Die Fähigkeit, eine Kapazität von 10µF bei einer Spannungsfestigkeit von 16V zu bieten, macht ihn vielseitig einsetzbar. Die präzise Fertigung garantiert eine geringe Toleranz von ±20%, was für die Stabilität von Schwingkreisen und Filtern unerlässlich ist. Die spezielle Konstruktion der HA-V Serie ist darauf ausgelegt, die Degradation der Kapazität und die Zunahme des ESR (Equivalent Series Resistance) über die Zeit zu minimieren, was ihn zur überlegenen Wahl gegenüber Standardlösungen macht, die schneller altern und an Effizienz verlieren.
Anwendungsbereiche und Vorteile
Der HA-V 10U 16 eignet sich hervorragend für eine Vielzahl von Einsatzzwecken:
- Netzteilentkopplung und Glättung: Seine Kapazität ermöglicht eine effektive Filterung von Wechselstromkomponenten und sorgt für eine stabile Gleichspannung nach der Gleichrichtung. Dies ist essenziell für die Stromversorgung empfindlicher Mikrocontroller und digitaler Logikschaltungen.
- Signalfilterung: In Audio- und Videogeräten dient er zur Trennung von Frequenzbereichen oder zur Unterdrückung unerwünschter Signale, was zu einer verbesserten Klang- und Bildqualität führt.
- Impulskondensator: Seine Robustheit macht ihn geeignet für kurzzeitige Stromspitzen und energieintensive Schaltungen.
- Schwingkreise: Die präzise Kapazität und der geringe ESR tragen zur Stabilität und Präzision von Oszillatoren und Frequenzbestimmenden Schaltungen bei.
- Lange Lebensdauer bei hohen Temperaturen: Die 105°C Spezifikation ist besonders wertvoll in Umgebungen, in denen die Wärmeentwicklung groß ist oder die Bauteile nahe an Wärmequellen platziert werden müssen.
- Kompakte Bauform: Als SMD-Bauteil ermöglicht er eine hohe Integrationsdichte auf der Leiterplatte und unterstützt schlanke Design-Anforderungen.
Technische Spezifikationen und Qualitätsmerkmale
Die präzisen Fertigungsprozesse und die Auswahl hochwertiger Materialien im HA-V 10U 16 gewährleisten seine Leistungsfähigkeit und Langlebigkeit. Der Elektrolytkörper und das Dielektrikum sind so aufeinander abgestimmt, dass eine optimale Balance zwischen Kapazität, Spannungsfestigkeit und Lebensdauer erreicht wird. Die verwendete Elektrolytflüssigkeit ist speziell formuliert, um auch bei höheren Temperaturen ihre chemische Stabilität zu bewahren und die Bildung von unerwünschten Nebenprodukten zu minimieren, die die Lebensdauer verkürzen könnten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | SMD-Elektrolytkondensator |
| Serie | HA-V |
| Kapazität (C) | 10 µF (Mikrofarad) |
| Toleranz | ± 20% |
| Nennspannung (V) | 16 V (Volt) |
| Max. Betriebstemperatur | 105°C (Grad Celsius) |
| Lebensdauer | 1000 Stunden bei 105°C |
| Bauform | Surface Mount Device (SMD) |
| Äquivalenter Serienwiderstand (ESR) | Typischerweise gering für diese Kapazitäts- und Spannungsklasse, optimiert für thermische Stabilität. Exakte Werte sind anwendungsspezifisch und erfordern Detailmessungen, aber deutlich besser als bei Standard-Low-ESR-Typen unter kritischen Bedingungen. |
| Dielektrikum | Hochleistungs-Aluminium-Elektrolyt-Dielektrikum, optimiert für Langlebigkeit und thermische Stabilität. |
| Anodenmaterial | Hochreines Aluminium |
| Kathodenmaterial | Leitfähiger Elektrolyt und Aluminiumfolie |
| Gehäusematerial | Robustes, hitzebeständiges Polymermaterial, geeignet für Reflow-Lötprozesse. |
| Polarität | Ja, eindeutig gekennzeichnet. Anschlussfehler können zum Ausfall führen. |
| Einsatzbereiche | Entkopplung, Glättung, Signalfilterung, Energiepufferung in DC-DC-Wandlern, Audio-Endstufen, automotive Steuergeräte, industrielle Automatisierung. |
Tiefergehende technische Betrachtungen
Die Wahl eines HA-V 10U 16 SMD-Elkos ist eine strategische Entscheidung zur Verbesserung der Systemzuverlässigkeit und Leistung. Die 105°C Betriebstemperatur-Spezifikation ist ein kritischer Indikator für die Qualität der verwendeten Elektrolytflüssigkeit und des Separators. Diese Komponenten müssen unter Hitzeeinwirkung stabil bleiben, um Gasbildung und Austrocknung zu vermeiden, welche die Kapazität reduzieren und den ESR erhöhen würden. Die 1000-Stunden-Garantie bei maximaler Temperatur bietet eine verlässliche Grundlage für die Abschätzung der Lebensdauer in realen Umgebungen. Selbst wenn die Betriebstemperatur unter den Spezifikationswerten liegt, verlängert sich die Lebensdauer exponentiell. Ein typischer Faustregel besagt, dass sich die Lebensdauer bei einer Reduzierung der Betriebstemperatur um 10°C verdoppelt.
Der ESR-Wert ist ein weiterer wichtiger Parameter, der oft nicht explizit in kurz gehaltenen Produktbeschreibungen aufgeführt wird, aber entscheidend für die Effizienz ist. Ein niedriger ESR reduziert Leistungsverluste durch Wärmeentwicklung und verbessert die Fähigkeit des Kondensators, schnelle Stromänderungen zu bedienen, was ihn ideal für Schaltnetzteile und digitale Schaltungen macht. Die HA-V Serie ist dafür bekannt, einen konsistent niedrigen ESR über ihre gesamte Lebensdauer beizubehalten, insbesondere im Vergleich zu Standard-Elektrolytkondensatoren.
Die SMD-Bauform des HA-V 10U 16 bietet signifikante Vorteile in der modernen Elektronikfertigung. Sie ermöglicht automatisierte Bestückungsprozesse, was zu einer schnelleren und kostengünstigeren Produktion führt. Darüber hinaus erlaubt die geringere Bauhöhe, engere Leiterplattendesigns zu realisieren und die Gesamtgröße elektronischer Geräte zu reduzieren. Die thermische Anbindung an die Leiterplatte über die Lötpads ist ebenfalls optimiert, um eine effektive Wärmeabfuhr zu gewährleisten.
Die ±20% Toleranz ist für die meisten Filter- und Entkopplungsanwendungen vollkommen ausreichend. Für Schwingkreise oder präzise Zeitgeberschaltungen, die eine extrem hohe Genauigkeit erfordern, können jedoch zusätzliche Kondensatoren mit engerer Toleranz (z.B. Keramikkondensatoren) parallel geschaltet werden, um die Gesamttoleranz zu verbessern. Dennoch stellt die Kapazität von 10µF bei dieser Spannungsfestigkeit und dieser Temperaturbeständigkeit eine hervorragende Grundlage für eine breite Palette von Schaltungsdesigns dar.
FAQ – Häufig gestellte Fragen zu HA-V 10U 16 – SMD-Elko, 10uF, 16V, 105°C, 1000h, 20%
Ist dieser Kondensator für höhere Spannungen als 16V geeignet?
Nein, die maximale Nennspannung dieses Kondensators beträgt 16V. Die Überschreitung dieser Spannung kann zu irreversiblen Schäden und zum Ausfall des Bauteils führen. Verwenden Sie immer einen Kondensator mit einer Spannungsfestigkeit, die mindestens 20-25% über der maximalen Betriebsspannung Ihrer Schaltung liegt, um eine ausreichende Sicherheitsreserve zu gewährleisten.
Wie beeinflusst die Betriebstemperatur die Lebensdauer des Kondensators?
Die Lebensdauer eines Elektrolytkondensators ist stark temperaturabhängig. Die Angabe von 1000 Stunden bei 105°C ist ein spezifischer Testpunkt. Bei niedrigeren Betriebstemperaturen verlängert sich die Lebensdauer signifikant. Eine allgemeine Regel besagt, dass sich die Lebensdauer pro 10°C Reduzierung der Betriebstemperatur etwa verdoppelt. Dies macht den HA-V 10U 16 besonders langlebig in Umgebungen mit moderater Wärmeentwicklung.
Was bedeutet die Toleranz von ±20% für meine Schaltung?
Eine Toleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators zwischen 8µF und 12µF liegen kann. Für viele Anwendungen wie Netzteilentkopplung und allgemeine Glättung ist diese Toleranz ausreichend. Für präzise Oszillatoren oder Zeitgeberschaltungen, bei denen die exakte Kapazität entscheidend ist, sind möglicherweise Kondensatoren mit engeren Toleranzen oder zusätzliche Bauteile zur Feinabstimmung erforderlich.
Ist dieser Kondensator gepolt?
Ja, wie die meisten Elektrolytkondensatoren ist auch der HA-V 10U 16 polarisiert. Dies bedeutet, dass er nur in einer bestimmten Richtung in die Schaltung eingebaut werden darf. Eine Verpolung führt zu sofortiger Zerstörung des Kondensators und kann gefährlich sein. Achten Sie sorgfältig auf die Markierungen auf dem Gehäuse (typischerweise eine dunkle oder breite Längs stripe auf der negativen Seite).
Kann ich diesen Kondensator durch einen Keramik- oder Tantalkondensator ersetzen?
Ein direkter Ersatz hängt von den spezifischen Anforderungen Ihrer Schaltung ab. Keramikkondensatoren bieten oft geringeren ESR und höhere Frequenzen, haben aber typischerweise geringere Kapazitäten bei gleicher Baugröße. Tantalkondensatoren bieten eine hohe Kapazität bei kleiner Bauform, sind aber empfindlicher gegenüber Spannungsspitzen und können bei Ausfall zu Kurzschlüssen führen. Der HA-V 10U 16 bietet eine ausgewogene Kombination aus Kapazität, Spannungsfestigkeit und Langlebigkeit, die für viele Anwendungen optimal ist. Prüfen Sie die Spezifikationen des Originalbauteils und die Anforderungen Ihrer Schaltung sorgfältig.
Welche Vorteile bietet die SMD-Bauform gegenüber bedrahteten Kondensatoren?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine automatisierte Bestückung auf Leiterplatten, was die Fertigungseffizienz erhöht und Kosten senkt. SMD-Bauteile ermöglichen zudem kompaktere Designs und eine höhere Integrationsdichte auf der Platine. Die thermische Anbindung an die Leiterplatte ist ebenfalls optimiert, was eine bessere Wärmeableitung fördern kann.
Ist dieser Kondensator für Audioanwendungen geeignet?
Ja, die Serie HA-V mit ihrer hohen Zuverlässigkeit und spezifischen Eigenschaften, wie der Fähigkeit, auch unter Last stabil zu bleiben, ist auch für den Einsatz in Audioanwendungen geeignet. Insbesondere dort, wo eine lange Lebensdauer und konstante Performance über einen breiten Temperaturbereich gefordert sind, kann dieser Kondensator eine ausgezeichnete Wahl für Filter- und Kopplungsfunktionen sein, die zu einer verbesserten Klangqualität beitragen.
