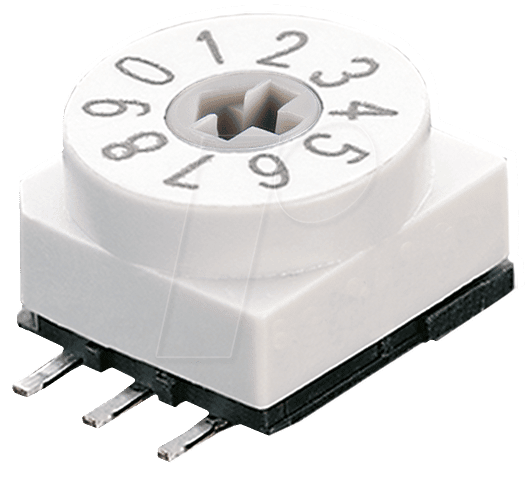

Präzise Steuerung für anspruchsvolle Elektronikprojekte: Der HA P65-701 Codierschalter
Sie suchen nach einer zuverlässigen und präzisen Methode zur Einstellung von Parametern in Ihren elektronischen Schaltungen? Der HA P65-701 Codierschalter mit 10 Positionen, SMD-Montage (3+3 Pins) und BCD-Ausgabe (Binary Coded Decimal) ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine klare, manuelle Konfiguration von Gerätefunktionen oder Adressen benötigen. Dieses Bauteil eliminiert die Komplexität von Software-Konfigurationen und bietet eine robuste, physische Schnittstelle für die präzise Einstellung von bis zu 10 unterschiedlichen Zuständen.
Überragende Leistung und Zuverlässigkeit durch optimiertes Design
Der HA P65-701 unterscheidet sich von generischen Schaltern durch seine speziell entwickelte BCD-Ausgabe. Diese kodierte Darstellung ermöglicht eine direkte Interpretation durch Mikrocontroller und digitale Logikschaltungen, was die Integrationszeit erheblich verkürzt und Fehlerquellen minimiert. Die SMD-Bauform (Surface Mount Device) mit einer optimierten Pin-Anordnung (3+3) gewährleistet eine sichere und effiziente Lötverbindung auf jeder Leiterplatte, selbst in kompakter Bauweise. Im Gegensatz zu Drehschaltern, die oft schwer zugänglich sind oder mehr Platz beanspruchen, bietet der HA P65-701 eine kompakte und leicht bedienbare Lösung für präzise Einstellungen direkt auf der Platine.
Schlüsselfunktionen und technische Vorteile
Der HA P65-701 Codierschalter ist entwickelt worden, um maximale Funktionalität bei minimalem Platzbedarf zu bieten. Seine Hauptvorteile umfassen:
- Präzise 10-Positionen-Auswahl: Ermöglicht die Auswahl aus zehn eindeutigen Zuständen, perfekt für Adressierung, Funktionsauswahl oder Parameterkonfiguration.
- BCD-Ausgabe (Binary Coded Decimal): Bietet eine standardisierte, digital lesbare Ausgabe, die die Anbindung an Mikrocontroller und Logik-ICs vereinfacht und die Entwicklungszeit reduziert.
- Kompakte SMD-Bauform: Spart wertvollen Platz auf der Leiterplatte und ermöglicht den Einsatz in hochintegrierten Systemen. Die 3+3 Pin-Konfiguration sorgt für eine stabile Montage.
- Hohe Schaltzyklen-Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und konsistente Performance über Tausende von Schaltvorgängen hinweg.
- Klare taktile Rückmeldung: Bietet dem Benutzer eine eindeutige haptische Bestätigung jeder einzelnen Positionseinstellung, was Fehlbedienungen vorbeugt.
- Optimierte Kontakttechnologie: Gewährleistet einen niederohmigen Übergang und verhindert Kontaktschwankungen, was für stabile Messungen und Steuerungen essenziell ist.
Technische Spezifikationen und Materialgüte
| Spezifikation | Details |
|---|---|
| Produktname | HA P65-701 Codierschalter |
| Positionen | 10 |
| Ausgabetyp | BCD (Binary Coded Decimal) |
| Montageart | SMD (Surface Mount Device) |
| Pin-Konfiguration | 3+3 (Optimiert für SMD-Bestückung) |
| Gehäusematerial | Hochtemperatur-beständiger Kunststoff (z.B. PBT oder ähnliches technisches Polymer) – für Lötprozesse optimiert und robust gegenüber Umwelteinflüssen. |
| Kontaktmaterial | Legierte Kupferkontakte mit hoher Leitfähigkeit und Korrosionsbeständigkeit. Speziell behandelt für niederohmige Übergänge und lange Lebensdauer. |
| Betriebstemperatur | Typischerweise -25°C bis +85°C (genaue Spezifikation hängt vom spezifischen Hersteller ab, aber für industrielle Umgebungen ausgelegt). |
| Schaltleistung | Geeignet für niedrige Signalspannungen und Ströme, typisch im Bereich von DC 1V/1mA bis DC 50V/100mA, je nach Anwendung. |
| Lötmethode | Geeignet für Reflow-Lötverfahren, optimiert für maschinelle Bestückung. |
| Einsatzmöglichkeiten | Einstellungs- und Konfigurationsschalter für industrielle Steuerungen, Messgeräte, Kommunikationssysteme, Robotik, IoT-Geräte und hochentwickelte Unterhaltungselektronik. |
Präzise Anwendungsszenarien für den HA P65-701
Der HA P65-701 Codierschalter ist ein vielseitiges Bauteil, das in einer breiten Palette von Applikationen seine Stärken ausspielt. Seine BCD-Ausgabe macht ihn zu einem idealen Kandidaten für die manuelle Adressierung von Geräten in Bussystemen, wo jede Einheit eine eindeutige Kennung benötigt, die schnell und unkompliziert konfiguriert werden kann. In der industriellen Automatisierung ermöglicht er die Einstellung von Betriebsparametern wie Betriebsmodi, Sensorempfindlichkeiten oder Kommunikationsprotokolleinstellungen, ohne dass eine Software-Programmierung erforderlich ist. Dies ist besonders wertvoll in Umgebungen, in denen schnelle Anpassungen oder ein Betrieb ohne permanente Stromversorgung für die Konfiguration notwendig sind.
Im Bereich der Messtechnik kann der HA P65-701 zur Kalibrierung von Geräten oder zur Auswahl spezifischer Messbereiche dienen. Entwickler von Embedded Systems schätzen seine kompakte Bauform und die einfache Integration in bestehende Platinenlayouts, was ihn zu einer bevorzugten Wahl für Produkte macht, bei denen der Platz knapp ist, wie zum Beispiel in tragbaren Geräten oder kompakten IoT-Sensoren. Die klare taktile Rückmeldung jeder Position minimiert Bedienfehler und erhöht die Zuverlässigkeit der gesamten Anwendung.
Darüber hinaus eignet sich der Codierschalter für die Konfiguration von Frequenzweichen in High-End-Audioanwendungen oder zur Einstellung von Parametern in spezialisierter Testausrüstung. Die langlebigen Kontakte und das robuste Gehäuse garantieren eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen. Die BCD-Ausgabe ist zudem perfekt kompatibel mit einer Vielzahl von Mikrocontrollern wie den beliebten PIC, AVR oder STM32 Familien, was die Implementierung beschleunigt.
FAQ – Häufig gestellte Fragen zu HA P65-701 – Codierschalter – 10 Pos, SMD 3+3, BCD
Was genau bedeutet BCD-Ausgabe bei diesem Codierschalter?
BCD steht für Binary Coded Decimal. Bei diesem Schalter bedeutet dies, dass jede der 10 Positionen eine binäre Darstellung einer Dezimalziffer (0-9) ausgibt. Beispielsweise kann die Position 3 eine binäre Ausgabe von 0011 liefern. Dies ermöglicht eine direkte und einfache Auswertung durch digitale Logik und Mikrocontroller, die diese Codes nativ verarbeiten können.
Ist der HA P65-701 für automatisierte Bestückungslinien geeignet?
Ja, der HA P65-701 ist als SMD-Bauteil (Surface Mount Device) konzipiert und besitzt eine optimierte Pin-Konfiguration (3+3), die ihn ideal für die Platzierung auf Leiterplatten mittels automatisierter Bestückungsmaschinen macht. Die Verwendung von Hochtemperaturkunststoffen im Gehäuse unterstützt gängige Lötverfahren wie Reflow-Lötung.
Wie viele Schaltzyklen kann ich von diesem Codierschalter erwarten?
Die genaue Anzahl der Schaltzyklen hängt von den spezifischen Nutzungsbedingungen ab, aber Codierschalter dieser Bauart, gefertigt aus hochwertigen Materialien, sind typischerweise für eine hohe Langlebigkeit ausgelegt. Sie können von mehreren Zehntausend bis zu Hunderttausenden von Schaltzyklen ausgehen, was für die meisten industriellen und professionellen Anwendungen mehr als ausreichend ist.
Welche Art von Fehlern kann dieser Schalter im Vergleich zu anderen Konfigurationsmethoden verhindern?
Der HA P65-701 verhindert typische Fehler, die bei Software-Konfigurationen auftreten können, wie z.B. fehlerhafte Programmierung oder Korruption von Konfigurationsdaten durch Stromausfälle. Bei manueller Einstellung reduziert die klare taktile Rückmeldung und die eindeutige Positionierung Fehler durch falsches Ablesen oder Einstellen.
Kann ich diesen Schalter auch für analoge Signalpfade verwenden?
Der HA P65-701 ist primär für digitale Schaltungen konzipiert, da seine Ausgabe im BCD-Format erfolgt. Während er theoretisch in Schaltungen eingesetzt werden könnte, die analoge Signale verarbeiten, ist seine Hauptstärke und sein optimaler Einsatzbereich die digitale Konfiguration von Parametern und Adressen.
Wie ist die Kontaktqualität des HA P65-701?
Der Schalter verwendet Kontakte aus legierten Kupferlegierungen, die für ihre hohe Leitfähigkeit und Korrosionsbeständigkeit bekannt sind. Diese sind speziell behandelt, um einen niederohmigen Übergang zu gewährleisten und Kontaktprobleme über die Lebensdauer des Bauteils zu minimieren. Dies ist entscheidend für die Stabilität und Zuverlässigkeit digitaler Signale.
Welche Anschlussfläche wird für die SMD-Montage benötigt?
Die genaue Anschlussfläche (Footprint) für die SMD-Montage wird vom Hersteller in den technischen Datenblättern bereitgestellt. Typischerweise erfordert ein 3+3 Pin SMD-Schalter eine standardisierte Pad-Anordnung auf der Leiterplatte, die für automatisierte Lötprozesse optimiert ist.
