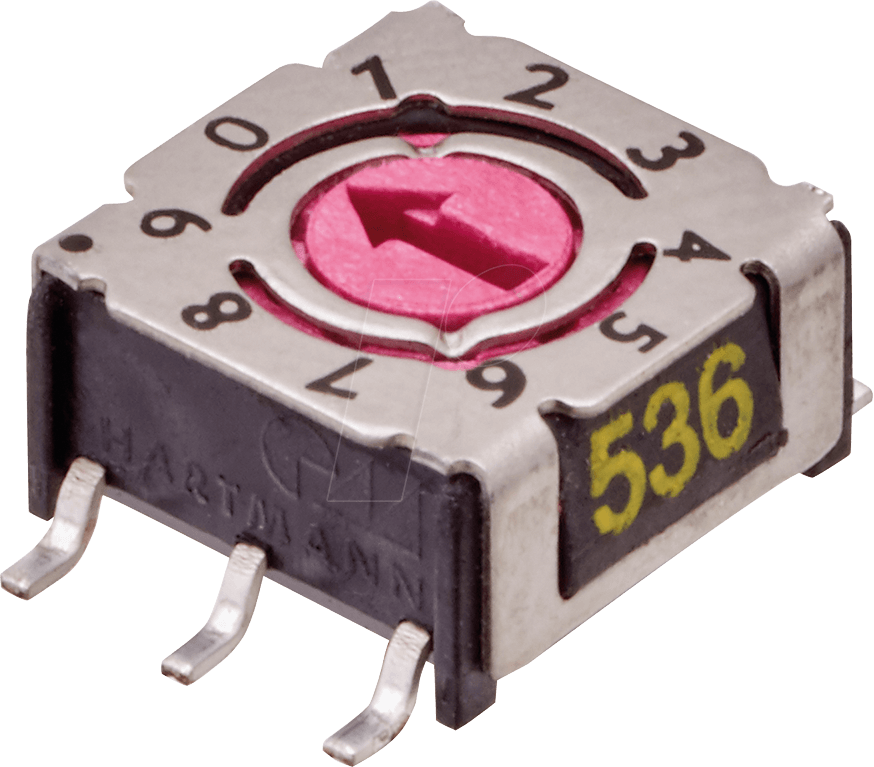

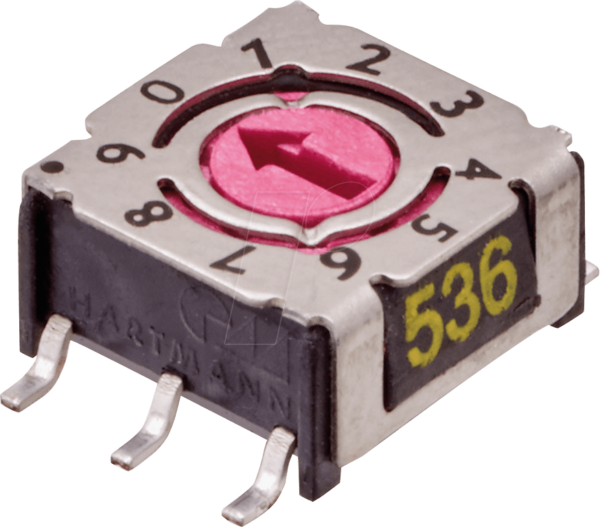

HA P36 101 – Codierschalter – 10 Positionen, SMD 3+3, BCD: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Der HA P36 101 Codierschalter mit 10 Positionen, SMD-Montage (3+3 Anschlüsse) und BCD-Ausgabe (Binary Coded Decimal) ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise digitale Eingangskontrolle in ihren Schaltungen benötigen. Dieser hochperformante Schalter ermöglicht die einfache und sichere Konfiguration von Geräteeinstellungen, Adressierung von Komponenten oder die Auswahl von Betriebsmodi in komplexen elektronischen Systemen, wo Platz und Genauigkeit entscheidend sind.
Technische Spezifikationen und Überlegene Merkmale
Der HA P36 101 Codierschalter zeichnet sich durch seine kompakte Bauweise und die hochpräzise Mechanik aus. Die SMD-Montage (Surface Mount Device) mit 3+3 Kontakten erlaubt eine platzsparende Integration auf Leiterplatten und gewährleistet eine robuste Verbindung. Die BCD-Kodierung (Binary Coded Decimal) bietet eine intuitive und direkt auswertbare Schnittstelle für Mikrocontroller und Logikschaltungen, was die Entwicklungszeit verkürzt und die Fehleranfälligkeit reduziert. Im Vergleich zu weniger spezialisierten Schaltern oder manuellen Konfigurationsmethoden, bietet der HA P36 101 eine höhere Langlebigkeit, eine klare und eindeutige Signalübertragung und eine deutlich verbesserte Benutzerfreundlichkeit bei der Parametrierung von Geräten.
Präzise Codierung für Industrielle Anwendungen
Die BCD-Ausgabe des HA P36 101 Codierschalters ist speziell für Anwendungen konzipiert, die eine dezimale Darstellung von Daten erfordern. Dies ist in vielen industriellen Steuerungssystemen, Messgeräten und Kommunikationsgeräten unerlässlich. Die 10 verfügbaren Positionen ermöglichen eine fein abgestufte Einstellung von Parametern, sei es die Konfiguration von I²C-Adressen, die Auswahl von Baudraten, die Einstellung von Messbereichen oder die Zuordnung von Kanalnummern.
Die Zuverlässigkeit des HA P36 101 wird durch hochwertige Materialien und eine sorgfältige Fertigung gewährleistet. Dies resultiert in einer langen Lebensdauer und einer stabilen Performance über tausende von Schaltzyklen hinweg. Die präzise Rastung der einzelnen Positionen verhindert ungewollte Zustandsänderungen und sorgt für eine konsistente und reproduzierbare Einstellung.
Vorteile des HA P36 101 im Überblick
- Kompakte SMD-Bauweise: Ermöglicht platzsparende Integration auf Leiterplatten und optimiert das Layout Ihrer Elektronik.
- Präzise 10-Positionen-Einstellung: Bietet eine feingranulare und übersichtliche Parametrierung von Geräteeinstellungen.
- Standardisierte BCD-Ausgabe: Vereinfacht die Anbindung an Mikrocontroller und digitale Logikschaltungen durch eine direkt auswertbare binärkodierte Dezimaldarstellung.
- Hohe Schaltzyklen-Lebensdauer: Gewährleistet langfristige Zuverlässigkeit und reduziert den Wartungsaufwand.
- Robuste Konstruktion: Gefertigt für den Einsatz in anspruchsvollen Umgebungen, widersteht Vibrationen und mechanischer Beanspruchung.
- Eindeutige Signalgebung: Verhindert Fehlinterpretationen und sorgt für eine sichere und korrekte Funktion Ihrer Systeme.
- Intuitive Bedienung: Die klare Haptik und die sichtbare Positionierung erleichtern die Parametrierung auch in der Produktion.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | HA P36 101 |
| Schaltertyp | Codierschalter |
| Anzahl Positionen | 10 (0-9) |
| Montageart | SMD (Surface Mount Device) |
| Anschlusskonfiguration | 3+3 Kontakte |
| Ausgangscode | BCD (Binary Coded Decimal) |
| Schaltleistung | Geeignet für Signalstromkreise, typische Werte für Low-Power-Anwendungen |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, optimiert für elektronische Anwendungen (z.B. -25°C bis +70°C, genaue Daten je nach Datenblatt des Herstellers) |
| Gehäusematerial | Hochwertiger technischer Kunststoff, beständig gegen Lötprozesse und Umwelteinflüsse |
| Kontakte | Vergoldete oder versilberte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Mechanische Lebensdauer | Extrem hoch, typischerweise über 10.000 Schaltspiele bei korrekter Anwendung |
| Elektrische Lebensdauer | Entsprechend der mechanischen Lebensdauer bei Einhaltung der Schaltleistungsgrenzen |
| Isolationswiderstand | Hoher Isolationswiderstand zur Gewährleistung der Signalintegrität |
| Dielektrische Festigkeit | Ausgelegt für die Spannungsanforderungen gängiger Elektronikschaltungen |
| Schutzart (geöffnet/geschlossen) | Typischerweise Schutz gegen Staub und leichte Feuchtigkeit bei geschlossener Bauform, genauer Wert siehe Herstellerdatenblatt |
| Einsatzgebiete | Industrielle Steuerungen, Mess- und Regeltechnik, Telekommunikation, Audio-/Video-Equipment, Embedded Systems, Prototypenentwicklung |
Optimale Integration in Ihre Schaltung
Die Implementierung des HA P36 101 Codierschalters auf Ihrer Leiterplatte (PCB) ist dank seiner SMD-Bauform unkompliziert. Die genaue Positionierung der Anschlüsse auf dem Board muss den Herstellerspezifikationen folgen, um eine zuverlässige Lötverbindung zu gewährleisten. Die 3+3 Kontaktierung des Schalters ist für die BCD-Ausgabe optimiert, wobei die einzelnen Pins logisch gruppiert sind, um die Dekodierung durch nachfolgende Logik oder Mikrocontroller zu vereinfachen. Dies vermeidet komplexe Verdrahtungen und reduziert die Anfälligkeit für Fehler.
Die Auswahl des richtigen Codierschalters ist entscheidend für die Funktionalität und Zuverlässigkeit Ihrer elektronischen Produkte. Der HA P36 101 bietet eine überlegene Lösung für Anwendungen, die eine präzise und robuste digitale Konfiguration erfordern. Seine kompakte Größe und die bewährte BCD-Ausgabe machen ihn zur ersten Wahl für professionelle Entwickler.
Häufig gestellte Fragen zu HA P36 101 – Codierschalter – 10 Pos, SMD 3+3, BCD
Was bedeutet BCD-Ausgabe bei diesem Codierschalter?
BCD steht für Binary Coded Decimal. Bei dieser Kodierungsart repräsentiert jede Position des Schalters eine Dezimalziffer (0-9). Die Ausgabe erfolgt über eine Kombination von Binärbits, die die jeweilige Dezimalzahl darstellen. Dies ermöglicht eine direkte und einfache Auswertung durch Mikrocontroller.
Ist der HA P36 101 für den automatischen Bestückungsprozess geeignet?
Ja, als SMD-Bauteil (Surface Mount Device) ist der HA P36 101 speziell für den automatischen Bestückungsprozess auf Leiterplatten mittels Pick-and-Place-Maschinen konzipiert. Dies optimiert die Fertigungseffizienz.
Wie viele Schaltzyklen kann ich von diesem Codierschalter erwarten?
Die genaue Lebensdauer hängt von den spezifischen Einsatzbedingungen ab. Hochwertige Codierschalter wie der HA P36 101 sind jedoch typischerweise für eine mechanische Lebensdauer von über 10.000 Schaltspielen ausgelegt, vorausgesetzt, sie werden innerhalb ihrer spezifizierten elektrischen und mechanischen Grenzen betrieben.
Kann der Schalter direkt an einen Mikrocontroller angeschlossen werden?
Ja, die BCD-Ausgabe des HA P36 101 ist ideal für den direkten Anschluss an die digitalen Eingänge eines Mikrocontrollers. Eventuell sind Pull-up- oder Pull-down-Widerstände je nach Mikrocontroller-Architektur und gewünschter Logik erforderlich.
Ist der Schalter gegen Umwelteinflüsse wie Staub oder Feuchtigkeit geschützt?
Viele Codierschalter dieser Bauart bieten einen gewissen Schutz gegen Staub und leichte Feuchtigkeit in ihrer geschlossenen Konfiguration. Spezifische Schutzklassen (IP-Ratings) sind jedoch vom jeweiligen Hersteller abhängig und sollten im Datenblatt überprüft werden.
Welche Art von Anwendungen eignet sich der HA P36 101 besonders gut für?
Der HA P36 101 eignet sich hervorragend für alle Anwendungen, die eine manuelle, aber präzise Einstellung von Parametern erfordern, wie z.B. die Adressierung von I²C-Geräten, die Auswahl von Baudraten, die Konfiguration von Messbereichen, die Einstellung von Kanälen in Kommunikationssystemen oder die Auswahl von Betriebsmodi in Embedded Systems.
Was bedeutet die 3+3 Anschlusskonfiguration?
Die 3+3 Anschlusskonfiguration bezieht sich auf die Anordnung der Lötpads für die SMD-Montage. Es sind sechs Pads vorgesehen, die für die 10 Positionen des BCD-Codes verwendet werden. Typischerweise sind dies drei Pads für die „Tens“ und drei für die „Units“ einer Dezimalzahl, oder entsprechend für die Binärdarstellung der Ziffern.
