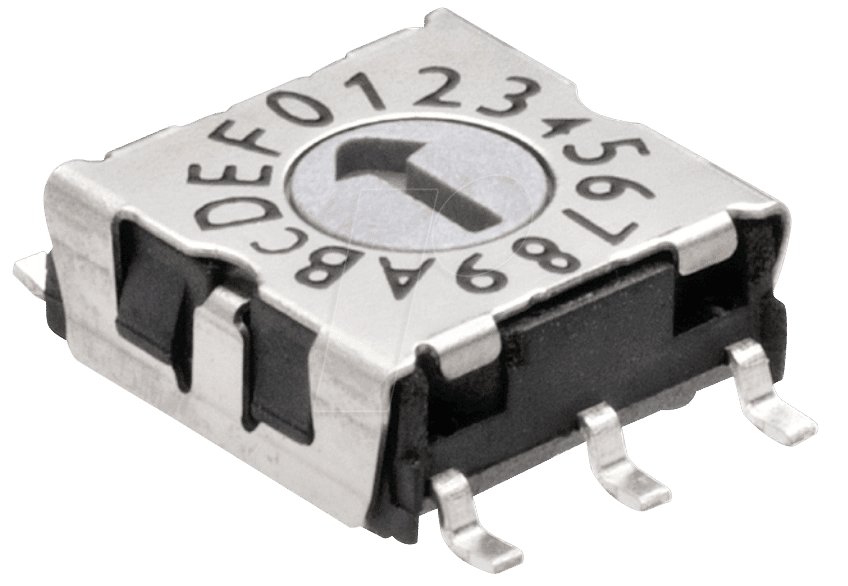

Präzise digitale Steuerung für Ihre Elektronikprojekte: Der HA P25-103 Codierschalter
Sie suchen nach einer zuverlässigen und kompakten Lösung zur digitalen Signalkonfiguration in Ihren Elektronikentwicklungen? Der HA P25-103 Codierschalter mit 16 Positionen, SMT-Montage und hexadezimaler Kodierung ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine präzise und stabile digitale Signalsteuerung benötigen. Dieser Schalter ermöglicht die einfache und sichere Einstellung von Geräteadressen, Funktionsmodi oder anderen digitalen Parametern direkt auf der Leiterplatte.
Überlegene Präzision und Zuverlässigkeit des HA P25-103
Im Vergleich zu herkömmlichen DIP-Schaltern oder manuellen Jumper-Einstellungen bietet der HA P25-103 signifikante Vorteile. Seine SMT-Bauweise (Surface Mount Technology) ermöglicht eine platzsparende und automatisierte Bestückung auf Leiterplatten, was Produktionskosten senkt und die Zuverlässigkeit erhöht. Die 16 Positionen ermöglichen eine feinere Granularität bei der Adressierung oder Konfiguration als bei vielen Standard-Codierschaltern, während die hexadezimale Kodierung eine effiziente Nutzung der verfügbaren Einstellungen erlaubt. Die robuste Konstruktion gewährleistet eine lange Lebensdauer und störungsfreie Funktion, selbst unter anspruchsvollen Umgebungsbedingungen.
Technologische Merkmale und Vorteile
Der HA P25-103 zeichnet sich durch eine Reihe von technologischen Merkmalen aus, die ihn zu einer überlegenen Komponente für professionelle Elektronikanwendungen machen:
- 16 Positionen: Bietet eine hohe Anzahl an Konfigurationsmöglichkeiten für komplexe Systeme und Anwendungen, die mehr als nur einfache An/Aus-Schaltungen erfordern.
- Hexadezimale Kodierung: Ermöglicht die Darstellung von 16 Zuständen in einem kompakten Format (0-9, A-F), was die Effizienz bei der Adressierung oder Parametrisierung erhöht.
- SMT-Bauweise (Surface Mount Technology): Optimiert für automatisierte Fertigungsprozesse, reduziert Lötstellen und verbessert die mechanische Stabilität auf der Leiterplatte. Ideal für moderne, miniaturisierte Designs.
- Hohe Schaltpunktgenauigkeit: Jede Position ist präzise definiert, um konsistente und reproduzierbare Ergebnisse bei der digitalen Signalübertragung zu gewährleisten.
- Stabile Kontaktsysteme: Konzipiert für eine hohe Anzahl von Schaltzyklen ohne Degradation der Kontaktqualität, was die Langzeitzuverlässigkeit sicherstellt.
- Geringer Platzbedarf: Die kompakte Bauform ist perfekt für Anwendungen mit begrenztem Raumangebot, wie z.B. in der Medizintechnik, Telekommunikation oder industriellen Steuerungen.
Präzise Konfiguration für vielfältige Anwendungsbereiche
Der HA P25-103 Codierschalter ist eine unverzichtbare Komponente in einer Vielzahl von elektronischen Systemen, in denen eine flexible und zuverlässige digitale Konfiguration erforderlich ist. Seine Fähigkeit, 16 verschiedene Zustände über eine hexadezimale Kodierung einzustellen, macht ihn ideal für:
- Geräteadressierung: Zuweisung eindeutiger Adressen in Bussystemen wie RS-485, CAN oder I²C, um Kollisionen zu vermeiden und eine reibungslose Kommunikation zu gewährleisten.
- Modus-Auswahl: Konfiguration von Betriebsmodi in Steuergeräten, Messinstrumenten oder embedded Systemen, z.B. zur Auswahl von Messbereichen, Kalibrierungsmodi oder Diagnosefunktionen.
- Konfigurationsschalter: Einstellung spezifischer Parameter in industriellen Automatisierungssystemen, wie z.B. Sensor-ID’s, Aktuator-Parameter oder Kommunikationsprotokolle.
- Frequenz- und Timing-Einstellungen: Feinjustierung von Frequenzteilern, Verzögerungsparametern oder Taktgebersynchronisation in spezialisierten elektronischen Schaltungen.
- Prototypenentwicklung und Testaufbauten: Ermöglicht schnelle und flexible Anpassungen von Parametern während des Entwicklungs- und Testprozesses.
Technische Spezifikationen im Detail
Der HA P25-103 Codierschalter kombiniert kompaktes Design mit robuster Funktionalität. Die genaue Spezifikation jedes einzelnen Bauteils ist entscheidend für die Systemintegration und Leistungssicherheit.
| Merkmal | Spezifikation |
|---|---|
| Modell | HA P25-103 |
| Schaltertyp | Codierschalter |
| Anzahl Positionen | 16 |
| Kodierung | Hexadezimal |
| Montageart | SMT (Surface Mount Technology) |
| Kontakte | Vergoldete Kontaktflächen für geringen Übergangswiderstand und Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperatur-thermoplastisches Material, UL94V-0 zertifiziert für Brandschutz |
| Schaltmechanismus | Präziser Ratschenmechanismus für taktile Rückmeldung und sichere Zustandsverriegelung |
| Betriebstemperatur | -25°C bis +85°C |
| Lagertemperatur | -40°C bis +105°C |
| Elektrische Lebensdauer | Mindestens 10.000 Schaltzyklen bei Nennlast |
| Mechanische Lebensdauer | Mindestens 20.000 Schaltzyklen |
| Spannungsfestigkeit | AC 500V für 1 Minute (zwischen benachbarten Kontakten) |
| Isolationswiderstand | Mindestens 100 MΩ bei DC 500V |
| Anwendungsspezifische Merkmale | Optimiert für automatische Bestückungsmaschinen und Reflow-Lötprozesse. Kompatibel mit gängigen Lötwasserflüssen. |
Qualität und Langlebigkeit für anspruchsvolle Umgebungen
Die Konstruktion des HA P25-103 Codierschalters legt Wert auf Langlebigkeit und Zuverlässigkeit. Das Gehäusematerial aus hochtemperatur-thermoplastischem Kunststoff erfüllt strenge Brandschutzstandards (UL94V-0), was die Sicherheit in kritischen Anwendungen erhöht. Die vergoldeten Kontakte minimieren den Übergangswiderstand und sind resistent gegen Korrosion, was eine stabile Signalübertragung über die gesamte Lebensdauer des Schalters gewährleistet. Der präzise Ratschenmechanismus bietet eine klare taktile Rückmeldung und verhindert ein versehentliches Verstellen der Schalterstellung. Diese Kombination aus Materialwahl und mechanischer Ausführung macht den HA P25-103 zur ersten Wahl für professionelle Anwendungen, bei denen Ausfallzeiten und Fehlkonfigurationen keine Option sind.
FAQ – Häufig gestellte Fragen zu HA P25-103 – Codierschalter – 16 Pos, SMT 3+3, Hexadezimal
Was ist die Hauptfunktion eines Codierschalters?
Ein Codierschalter dient zur digitalen Einstellung von Parametern oder Adressen in elektronischen Geräten. Er wandelt eine mechanische Auswahl in einen binären oder hexadezimalen Code um, der von der Steuerelektronik interpretiert wird.
Für welche Art von Projekten ist der HA P25-103 Codierschalter besonders geeignet?
Der HA P25-103 eignet sich hervorragend für Projekte, die eine präzise und flexible Adressierung oder Konfiguration erfordern, wie z.B. in der industriellen Automatisierung, der Telekommunikation, bei Messgeräten oder in der Entwicklung von embedded Systemen, insbesondere wenn eine SMT-Montage gewünscht ist.
Wie unterscheidet sich die hexadezimale Kodierung von anderen Kodierungsarten?
Die hexadezimale Kodierung verwendet 16 Zustände (0-9 und A-F) und ist effizienter als eine reine binäre Kodierung für Systeme, die mehr als 8 Zustände benötigen, aber die Komplexität einer dezimalen Kodierung vermeiden wollen. Sie ermöglicht die Darstellung von bis zu 4 Bit pro Position.
Ist der HA P25-103 für automatisierte Bestückungslinien geeignet?
Ja, die SMT-Bauweise (Surface Mount Technology) des HA P25-103 ist speziell für die Verwendung mit automatischen Pick-and-Place-Maschinen und anschließenden Reflow-Lötprozessen optimiert.
Welche Vorteile bietet die SMT-Montage im Vergleich zu Through-Hole-Bauteilen?
SMT-Bauteile sind kleiner, ermöglichen höhere Packungsdichten auf Leiterplatten und sind besser für automatisierte Fertigungsprozesse geeignet, was zu Kosteneinsparungen und verbesserter mechanischer Robustheit führt.
Wie wird sichergestellt, dass die Schalterstellung stabil bleibt?
Der HA P25-103 verfügt über einen präzisen Ratschenmechanismus, der die eingestellte Position sicher arretiert und ein unbeabsichtigtes Verstellen während des Betriebs verhindert. Dies sorgt für eine zuverlässige und stabile Konfiguration.
Gibt es Einschränkungen bezüglich der Lötprozesse für diesen Codierschalter?
Der Codierschalter ist für gängige Reflow-Lötverfahren konzipiert. Es ist jedoch ratsam, die spezifischen Empfehlungen des Herstellers für Temperaturprofile und Flussmittel zu beachten, um die Integrität des Bauteils und der Lötverbindungen zu gewährleisten.
