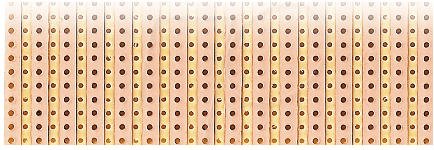

H5SR160 – Streifenrasterplatine, Hartpapier, 160x100mm: Die professionelle Grundlage für Ihre Elektronikprojekte
Suchen Sie eine zuverlässige und langlebige Basis für Ihre individuellen Schaltungsentwicklungen, bei denen Präzision und Stabilität entscheidend sind? Die H5SR160 Streifenrasterplatine aus Hartpapier, im praktischen Format 160x100mm, ist die ideale Lösung für anspruchsvolle Hobbyisten, Ingenieure und professionelle Entwickler, die eine robuste und präzise Leiterbahnstruktur für ihre Prototypen und Kleinserien benötigen. Diese Platine wurde konzipiert, um den Anforderungen moderner Elektronikprojekte gerecht zu werden, indem sie eine hervorragende Lötbarkeit, mechanische Festigkeit und elektrische Isolation bietet.
Warum H5SR160 die überlegene Wahl ist
Im Gegensatz zu einfacheren Lochrasterplatten oder unstrukturierten Platinenmaterialien bietet die H5SR160 eine bereits vorgegebene, durchgehende Streifenleiterbahn. Dies vereinfacht den Aufbau komplexer Schaltungen erheblich und reduziert das Risiko von Fehlverdrahtungen. Die Streifenstruktur ermöglicht eine systematische und platzsparende Anordnung von Bauteilen sowie eine klare Führung von Stromversorgungs- und Masseleitungen, was besonders bei Projekten mit hohen Strömen oder empfindlichen Signalen von Vorteil ist. Die Wahl des Materials – Hartpapier – steht für eine bewährte und kosteneffiziente Lösung, die sich durch gute Isolationseigenschaften und eine angemessene mechanische Stabilität auszeichnet. Für Projekte, bei denen es auf eine schnelle und zuverlässige Realisierung ankommt, ohne auf Qualität verzichten zu müssen, ist die H5SR160 die logische Konsequenz.
Präzision und Flexibilität für anspruchsvolle Schaltungsdesigns
Die H5SR160 Streifenrasterplatine mit ihren definierten Streifenleiterbahnen ermöglicht eine effiziente Verdrahtung von elektronischen Komponenten. Die durchgehenden Kupferstreifen bieten eine einfache Möglichkeit, Verbindungen herzustellen, indem diese an den gewünschten Stellen durchtrennt und mit Bauteilen bestückt werden. Dieses Layout ist prädestiniert für den Aufbau von Versorgungsschienen, die einfache Verteilung von Massepotenzialen oder die Realisierung von Datenbussen. Die Größe von 160x100mm bietet ausreichend Fläche für eine Vielzahl von Bauteilen, von diskreten Komponenten bis hin zu größeren ICs und Modulen, ohne dabei den Arbeitsbereich zu überladen. Dies macht sie zu einer ausgezeichneten Wahl für Lernprojekte, Prototypenbau, Reparaturen und die Entwicklung spezifischer Schaltungen, bei denen Flexibilität und eine saubere Verdrahtung im Vordergrund stehen.
Hochwertige Materialeigenschaften für Langlebigkeit
Die Auswahl des richtigen Basismaterials ist entscheidend für die Zuverlässigkeit und Langlebigkeit von Elektronikprojekten. Die H5SR160 Streifenrasterplatine nutzt Hartpapier (auch bekannt als Pertinax oder Phenolharz-Papier-Laminat) als Trägermaterial. Dieses Material kombiniert gute elektrische Isolationseigenschaften mit einer ausreichenden mechanischen Festigkeit, um den Belastungen beim Löten und im Betrieb standzuhalten. Die Kupferbahnen sind präzise geätzt und bieten eine gute Lötbarkeit, was den Aufbau von Schaltungen erleichtert und die Wahrscheinlichkeit kalter Lötstellen minimiert. Die Oberflächenbehandlung des Kupfers ist auf eine langfristige Oxidationsbeständigkeit ausgelegt, um die Qualität der Verbindungen über die Zeit zu gewährleisten.
Technische Spezifikationen und Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Platinentyp | Streifenrasterplatine |
| Material Träger | Hartpapier (Pertinax/Phenolharz-Papier-Laminat) |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Kupferbahn-Layout | Durchgehende Streifen, an Lötpunkten unterbrochen |
| Lötbarkeit | Sehr gut, optimiert für gängige Lötverfahren |
| Elektrische Isolation | Ausgezeichnete Dielektrizitätskonstante für die meisten Anwendungen |
| Mechanische Stabilität | Hohe Festigkeit und Steifigkeit, widerstandsfähig gegen Verbiegen |
| Temperaturbeständigkeit | Geeignet für typische Löt- und Betriebstemperaturen im Hobby- und Prototypenbereich |
| Anwendungsbereiche | Prototypenbau, Lernprojekte, Kleinserienfertigung, Reparaturen, Entwicklungsplatinen |
Vielfältige Einsatzmöglichkeiten für Ihre kreativen Ideen
Die H5SR160 Streifenrasterplatine ist ein vielseitiges Werkzeug, das sich für eine breite Palette von Anwendungen eignet. Ob Sie an der Entwicklung von Sensorschaltungen, der Steuerung von Motoren, der Erstellung von Audioverstärkern oder der Implementierung von Mikrocontroller-basierten Systemen arbeiten – diese Platine bietet die notwendige Struktur und Zuverlässigkeit. Ihre einfache Handhabung macht sie auch für Einsteiger attraktiv, die erste Erfahrungen im Schaltungsaufbau sammeln möchten. Für erfahrene Entwickler ist sie ein verlässlicher Partner, um komplexe Schaltungen schnell und effizient zu realisieren, ohne auf die Vorteile einer individuell geätzten Platine verzichten zu müssen.
FAQ – Häufig gestellte Fragen zu H5SR160 – Streifenrasterplatine, Hartpapier, 160x100mm
Was ist der Vorteil einer Streifenrasterplatine gegenüber einer Lochrasterplatine?
Eine Streifenrasterplatine wie die H5SR160 bietet durchgehende Kupferbahnen, die wie eine vorbereitete Leiterbahnführung wirken. Dies vereinfacht den Aufbau komplexer Schaltungen, da Verbindungen schnell und gezielt hergestellt werden können. Lochrasterplatinen erfordern hingegen oft Drahtbrücken und ein aufwendigeres Routing, was zu unübersichtlicheren und potenziell fehleranfälligeren Schaltungen führen kann.
Ist die H5SR160 für den Einsatz mit hochfrequenten Schaltungen geeignet?
Für die meisten Standardanwendungen im Hobby- und Prototypenbereich ist die H5SR160 gut geeignet. Bei sehr hochfrequenten Schaltungen oder Anwendungen mit strengen Impedanzanforderungen können jedoch spezielle Leiterplattenmaterialien wie FR4 oder Materialien mit geringeren dielektrischen Verlusten Vorteile bieten. Die hier verwendete Hartpapierbasis bietet jedoch eine solide Performance für eine breite Palette von Anwendungen.
Wie werden die Streifen der H5SR160 unterbrochen, um Bauteile zu platzieren?
Die Kupferstreifen können mit einem scharfen Werkzeug wie einem Cutter oder einem speziellen Fräser an den gewünschten Stellen durchtrennt werden. Dies ermöglicht die gezielte Platzierung von Bauteilen und die Führung von Signalen über spezifische Pfade. Nach dem Durchtrennen der Leiterbahn können die Lötösen der Bauteile einfach mit den verbleibenden Streifen verbunden werden.
Welche Lötmittel und Techniken sind für die H5SR160 empfohlen?
Die H5SR160 ist für gängige Lötverfahren wie Lötkolben und Lötstationen optimiert. Die Verwendung von bleihaltigem oder bleifreiem Lötzinn mit Flussmittel ist problemlos möglich. Eine gute Löttechnik, die auf schnelles und sauberes Verlöten achtet, minimiert thermische Belastungen und sorgt für stabile Verbindungen. Es wird empfohlen, die Lötspitze sauber zu halten und überschüssiges Lot zu vermeiden.
Wie gut ist die mechanische Stabilität der H5SR160?
Die H5SR160 besteht aus Hartpapier, einem Material, das für seine gute mechanische Festigkeit und Steifigkeit bekannt ist. Dies bedeutet, dass die Platine auch bei der Bestückung und im Betrieb ihre Form behält und nicht leicht verbiegt oder bricht. Dies ist ein wichtiger Faktor für die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Projekte.
Kann die H5SR160 für den Dauereinsatz im professionellen Umfeld verwendet werden?
Für Prototypen, Kleinserien und Anwendungen im Hobbybereich ist die H5SR160 eine ausgezeichnete Wahl. Für professionelle Produkte, die extremen Umgebungsbedingungen, sehr hohen Temperaturen oder hohen mechanischen Belastungen ausgesetzt sind, könnten spezialisierte FR4-Platinen oder höherwertige Materialien erforderlich sein. Die H5SR160 bietet jedoch eine sehr gute Preis-Leistungs-Verhältnis für viele professionelle Entwicklungs- und Testumgebungen.
Ist die H5SR160 als Einzelstück oder in größeren Mengen erhältlich?
Die H5SR160 ist in verschiedenen Stückzahlen erhältlich, um sowohl den Bedarf von Einzelanwendern als auch von Entwicklungsabteilungen oder kleinen Produktionsunternehmen zu decken. Informationen zu Verfügbarkeit und Mengenrabatten finden Sie auf der Produktseite.
