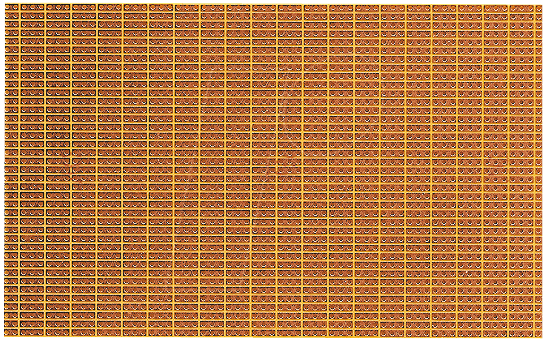

Hochwertige Punkt-Streifenrasterplatine: H25PS200 für anspruchsvolle Elektronikprojekte
Sie suchen eine robuste und präzise Basis für Ihre elektronischen Schaltungen, sei es in der Prototypenentwicklung, im Modellbau oder in spezialisierten technischen Anwendungen? Die H25PS200 Punkt-Streifenrasterplatine aus Hartpapier im Format 200x100mm bietet die ideale Lösung für anspruchsvolle Bastler, Ingenieure und Techniker, die Wert auf Zuverlässigkeit und Flexibilität legen. Diese Platine stellt sicher, dass Ihre Verbindungen stabil und Ihr Aufbau sauber gelingt, wodurch Fehlfunktionen durch instabile Lötstellen oder unzureichende Isolation minimiert werden.
Überlegene Eigenschaften der H25PS200 Hartpapierplatine
Im Vergleich zu herkömmlichen Lochrasterplatinen oder einfachen Verbindungsmaterialien zeichnet sich die H25PS200 durch ihre speziell entwickelte Punkt-Streifenrasterung aus. Dies ermöglicht eine feingliedrigere und flexiblere Platzierung von Bauteilen und Leiterbahnen, was gerade bei komplexen Schaltungen oder dem Einsatz von SMD-Bauteilen von großem Vorteil ist. Die hohe Qualität des Hartpapiers gewährleistet eine exzellente elektrische Isolation und mechanische Stabilität, die auch unter Beanspruchung Bestand hat.
Maximale Flexibilität und Präzision
Die H25PS200 bietet Entwicklern und Hobbyisten eine herausragende Grundlage für die Realisierung ihrer Projekte. Das durchdachte Punkt-Streifenraster ermöglicht eine intuitive und präzise Verlegung von Verbindungen, was den Aufbau beschleunigt und die Fehleranfälligkeit reduziert. Dies ist besonders wichtig bei der Arbeit mit empfindlichen Komponenten oder bei Projekten, die eine hohe Zuverlässigkeit erfordern.
- Optimale Bauteilplatzierung: Das feine Punkt-Streifenraster erlaubt eine exakte Positionierung von Komponenten aller Größen.
- Saubere Leiterbahnführung: Ermöglicht die Gestaltung von klaren und übersichtlichen Verbindungen, was die Fehlersuche erleichtert.
- Hohe Lötbarkeit: Die Kupferflächen sind optimal auf die Lötbarkeit ausgelegt, was stabile und langlebige Lötverbindungen sicherstellt.
- Mechanische Stabilität: Das verwendete Hartpapier bietet eine gute Steifigkeit und Widerstandsfähigkeit gegen Verbiegen.
- Isolationswirkung: Hervorragende elektrische Isolation verhindert Kurzschlüsse und unerwünschte Kapazitäten.
Technische Spezifikationen im Detail
Die H25PS200 Punkt-Streifenrasterplatine wurde konzipiert, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Die genaue Ausführung der Kupferbahnen und die Qualität des Trägermaterials sind entscheidend für die Leistungsfähigkeit und Langlebigkeit Ihrer Schaltungen.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Punkt-Streifenrasterplatine |
| Material Träger | Hartpapier (Phenolharz getränktes Papier mit Baumwollgewebe) |
| Oberfläche | Verkupfert, unbehandelt (für einfache Lötbarkeit) |
| Rasterung | Punkt-Streifenmuster |
| Abmessungen (L x B) | 200 mm x 100 mm |
| Lochdurchmesser (typisch) | ca. 0.8 mm bis 1.0 mm (für universelle Bauteilbestückung) |
| Kupferbahnbreite (typisch) | ca. 0.2 mm bis 0.5 mm, abhängig vom Abstand der Punkte |
| Einsatztemperatur | Bis ca. 130°C (kurzzeitig), Dauerbetrieb bei niedrigeren Temperaturen empfohlen |
| Elektrische Festigkeit | Ausgezeichnet, ideal für vielfältige Anwendungen |
| Flammschutzklasse | Standard (gemäß Normen für Hartpapier-Basismaterialien) |
Vielseitige Anwendungsbereiche für die H25PS200
Die H25PS200 ist nicht auf einen einzelnen Einsatzzweck beschränkt, sondern bietet sich für eine breite Palette von Projekten an:
- Prototypenentwicklung: Schnelles und effizientes Erstellen von Testschaltungen für neue Designs.
- Experimentelle Schaltungen: Ideal für Bastler und Hobbyisten, die neue Ideen umsetzen möchten.
- Modellbau: Integration von Steuerungen und Elektronik in Modelleisenbahnen, ferngesteuerte Fahrzeuge oder Drohnen.
- Ausbildung und Lehre: Vermittlung von Grundlagen der Elektronik durch praktische Aufbauübungen.
- Kleine Serienfertigung: Bei geringen Stückzahlen bietet die Lochrasterplatine eine kostengünstige Alternative.
- Spezialanwendungen: Einsatz in Messgeräten, Steuerungen oder Spezialbeleuchtungen.
Häufig gestellte Fragen zu H25PS200 – Punkt-Streifenrasterplati. Hartpapier, 200x100mm
Kann ich die H25PS200 Platine einfach bearbeiten?
Ja, die H25PS200 Platine lässt sich gut mit herkömmlichen Werkzeugen für Leiterplattenbearbeitung schneiden, bohren und feilen. Für präzise Schnitte empfiehlt sich eine feine Säge oder ein Dremel-Werkzeug mit Trennscheibe. Das Bohren von zusätzlichen Löchern ist problemlos möglich.
Welche Art von Bauteilen kann ich auf dieser Platine verwenden?
Die H25PS200 ist für eine breite Palette von Bauteilen geeignet, einschließlich bedrahteter Komponenten (THT) wie Widerstände, Kondensatoren, Dioden und integrierte Schaltungen mit Pins. Dank des flexiblen Punkt-Streifenrasters lassen sich auch einige SMD-Bauteile mit entsprechenden Lötpads oder durch die Verwendung von Adaptern gut integrieren.
Ist das Hartpapier der Platine isolierend genug für höhere Spannungen?
Das verwendete Hartpapier bietet eine gute elektrische Isolation für die meisten Standardanwendungen im Niederspannungsbereich. Für Anwendungen mit sehr hohen Spannungen über 50V hinaus sollten jedoch zusätzliche Isolationsmaßnahmen getroffen und die Abstände zwischen den Leitern sorgfältig geplant werden, um Durchschläge zu vermeiden.
Wie ist die Lötbarkeit der H25PS200 Platine?
Die H25PS200 ist mit einer verkupferten Oberfläche ausgestattet, die eine ausgezeichnete Lötbarkeit bietet. Die Kupferflächen sind für eine gute Benetzung mit Lötzinn optimiert. Es ist ratsam, die Platine vor dem Löten leicht zu reinigen, um optimale Ergebnisse zu erzielen.
Welche Lebenserwartung hat die H25PS200 Platine?
Bei sachgemäßer Handhabung und Anwendung innerhalb der spezifizierten Betriebsparameter hat die H25PS200 eine sehr hohe Lebenserwartung. Das Hartpapier als Trägermaterial ist robust und alterungsbeständig. Die Langlebigkeit hängt primär von der Qualität der Lötverbindungen und der Umgebungsbedingungen (Temperatur, Feuchtigkeit) ab.
Kann ich die Platine zuschneiden, um sie an meine Projektgröße anzupassen?
Absolut. Die H25PS200 Platine ist so konzipiert, dass sie bei Bedarf zugeschnitten werden kann, um sie exakt an die Abmessungen Ihres Projekts anzupassen. Beachten Sie beim Zuschneiden die Sicherheitsvorkehrungen und verwenden Sie geeignetes Werkzeug.
Ist die H25PS200 für den Einsatz im Außenbereich geeignet?
Das Hartpapier ist zwar relativ feuchtigkeitsbeständig, für den dauerhaften Einsatz im Außenbereich, insbesondere bei wechselnden Witterungsbedingungen, empfiehlt sich jedoch eine zusätzliche Schutzmaßnahme wie eine Vergussmasse oder ein geeignetes Gehäuse, um die Elektronik vor Feuchtigkeit, Staub und mechanischen Einflüssen zu schützen.
