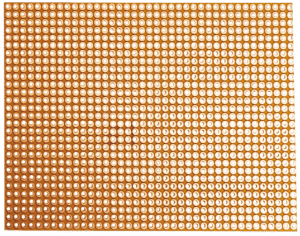

H25PR500 – Lochrasterplatine: Die professionelle Basis für Ihre Elektronikprojekte
Suchen Sie eine robuste und vielseitige Grundlage für Ihre elektronischen Schaltungen, sei es im Prototypenbau, in der Ausbildung oder für kleinere Serienfertigungen? Die H25PR500 Lochrasterplatine aus Hartpapier bietet exakt diese zuverlässige Plattform. Entwickelt für anspruchsvolle Anwender, die Wert auf Stabilität, einfache Handhabung und langfristige Haltbarkeit legen, ist diese Platine die ideale Wahl, um Ihre Ideen von der Konzeption bis zur Umsetzung zu bringen.
Maximale Flexibilität und Langlebigkeit für Ihre Entwicklung
Im Gegensatz zu minderwertigen Alternativen, die schnell ermüden oder unter mechanischer Belastung nachgeben, zeichnet sich die H25PR500 durch ihre herausragende Materialqualität und präzise Verarbeitung aus. Das verwendete Hartpapier garantiert eine hohe Dielektrizitätskonstante und mechanische Festigkeit, was sie von einfachen Pressspanplatten oder dünnen Glasfaserverbundwerkstoffen abhebt. Die großzügige Abmessung von 500x100mm ermöglicht komplexe Schaltungsdesigns und bietet ausreichend Platz für Bauteile und Verdrahtung, ohne Kompromisse bei der Übersichtlichkeit eingehen zu müssen.
Präzision in jedem Detail: Die Vorteile der H25PR500
- Hochwertiges Hartpapier: Bietet eine überlegene mechanische Stabilität und Hitzebeständigkeit im Vergleich zu Standard-Materialien.
- Präzise gefertigte Lochstruktur: Sorgt für sicheren Halt von Bauteilen und eine konsistente Lötbarkeit.
- Großzügige Abmessungen (500x100mm): Ermöglicht die Realisierung komplexer Projekte und bietet viel Spielraum für Layout-Optimierungen.
- Optimale Leiterbahnführung: Die standardisierte Lochrasterung unterstützt eine effiziente und übersichtliche Platzierung von Bauteilen und Leiterzügen.
- Hervorragende Isoliereigenschaften: Das Hartpapier minimiert das Risiko von Kurzschlüssen und gewährleistet die Integrität Ihrer Schaltung.
- Langlebigkeit und Zuverlässigkeit: Gefertigt für den professionellen Einsatz, widersteht diese Platine den Anforderungen des Entwicklungszyklus und darüber hinaus.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | H25PR500 – Lochrasterplatine |
| Material | Hartpapier (phenolisches Harz auf Zellulosebasis) |
| Abmessungen (L x B) | 500 mm x 100 mm |
| Lochdurchmesser (typisch) | 1,0 mm |
| Rastermaß | 2,54 mm (0.1 Zoll) |
| Oberfläche | Unbeschichtet (blank) |
| Einsatztemperatur (typisch) | -25°C bis +85°C |
| Dielektrische Festigkeit | Sehr hoch, geeignet für diverse Spannungsbereiche |
| Mechanische Belastbarkeit | Hoch, widerstandsfähig gegen Verbiegen und Brechen bei normaler Handhabung |
Ein Fundament für Innovation: Anwendungsbereiche der H25PR500
Die H25PR500 Lochrasterplatine ist mehr als nur eine Oberfläche zum Bestücken von Bauteilen; sie ist eine strategische Komponente für den Erfolg Ihrer Projekte. Ihre primäre Funktion besteht darin, eine physische und elektrische Verbindung zwischen den verschiedenen elektronischen Bauteilen herzustellen. Dies geschieht durch die präzise angeordneten Kupferpunkte oder -bahnen (obwohl bei dieser Hartpapierplatine primär durch Durchstecklöcher die Verbindung über Drahtbrücken oder angelötete Bauteile realisiert wird), die als Lötpunkte dienen. Entwickler, Ingenieure, Hobbyisten und Bildungseinrichtungen profitieren gleichermaßen von der strukturellen Integrität und der klaren Lochung, die eine schnelle und fehlerfreie Bestückung ermöglicht.
Die Dicke und das Material der Platine sind entscheidend für die mechanische Stabilität. Hartpapier, auch bekannt als FR2 oder Panel-Platine, ist ein Verbundmaterial, das aus mehreren Lagen Zellulosepapier besteht, die mit Phenolharz imprägniert und unter hoher Temperatur und Druck verpresst werden. Dieses Verfahren verleiht der Platine eine bemerkenswerte Steifigkeit und Festigkeit, die sie widerstandsfähiger gegen Verbiegungen und Brüche macht als dünnere oder flexiblere Alternativen. Dies ist besonders wichtig bei Projekten, die Vibrationen ausgesetzt sind oder bei denen die Platine häufig gehandhabt werden muss.
Die Lochung selbst ist auf ein standardisiertes Rastermaß von 2,54 mm (0,1 Zoll) ausgelegt. Dieses Rastermaß ist in der Elektronikindustrie weit verbreitet und ermöglicht die einfache Montage von DIP-ICs (Dual In-line Package), Transistoren, Widerständen, Kondensatoren und anderen bedrahteten Bauteilen. Die präzise Bohrtoleranz gewährleistet, dass die Beinchen der Bauteile sicher in den Löchern sitzen und eine gute elektrische Verbindung zum umliegenden Kupferpfad (sofern vorhanden, bei reinrassigen Lochrasterplatinen eher zur Lötöse) herstellen, wenn sie verlötet werden.
Für fortgeschrittene Anwendungen, bei denen die Strombelastbarkeit eine Rolle spielt, kann die H25PR500 Lochrasterplatine auch als Basis für die nachträgliche Ergänzung mit dickeren Kupferdrähten oder als Träger für größere Leistungskomponenten dienen. Die Oberfläche ist in der Regel unbeschichtet oder mit einer dünnen Lötstopplackschicht versehen, was die direkte Lötbarkeit der Bauteile fördert und das Risiko von unerwünschten Zinnbrücken minimiert. Dies vereinfacht den Lötprozess und trägt zu einer saubereren und professionelleren Fertigung bei.
Die chemische Beständigkeit von Hartpapier ist ebenfalls ein wichtiger Faktor. Es ist resistent gegen die meisten organischen Lösungsmittel und Säuren, die bei der Platinenherstellung oder -reinigung eingesetzt werden. Dies verlängert die Lebensdauer der Platine und schützt sie vor Beschädigungen, die durch aggressive Chemikalien verursacht werden könnten. Die Einsatztemperaturklasse von -25°C bis +85°C deckt eine breite Palette von Umgebungsbedingungen ab, was sie für den Einsatz in verschiedenen Klimazonen oder innerhalb von Gehäusen mit variierenden Temperaturen geeignet macht.
Die Wahl der H25PR500 Lochrasterplatine ist eine Entscheidung für Zuverlässigkeit und Qualität. Sie bietet die notwendige strukturelle Integrität und die funktionale Flexibilität, die für die erfolgreiche Umsetzung sowohl einfacher als auch komplexer elektronischer Schaltungen unerlässlich sind. Ob für Lernzwecke, die Entwicklung von Prototypen oder die Herstellung kleiner Stückzahlen, diese Platine stellt sicher, dass Ihre Elektronik auf einer soliden und vertrauenswürdigen Basis aufbaut.
FAQ – Häufig gestellte Fragen zu H25PR500 – Lochrasterplatine, Hartpapier, 500x100mm
Was ist das Hauptanwendungsgebiet dieser Lochrasterplatine?
Die H25PR500 Lochrasterplatine eignet sich hervorragend für den Prototypenbau, die Entwicklung elektronischer Schaltungen, pädagogische Zwecke und die Herstellung kleiner Serien. Sie bietet eine stabile und flexible Basis für verschiedenste elektronische Projekte.
Welche Vorteile bietet das Material Hartpapier gegenüber anderen Platinenmaterialien?
Hartpapier (FR2) zeichnet sich durch seine hohe mechanische Festigkeit, gute dielektrischen Eigenschaften und Langlebigkeit aus. Es ist widerstandsfähiger gegen Verbiegen und Brechen als dünnere Materialien und bietet eine gute Hitzebeständigkeit für typische Lötprozesse.
Wie unterscheidet sich die H25PR500 von einer Universalplatine mit Kupferbahnen?
Im Gegensatz zu Universalplatinen mit vordefinierten Kupferbahnen bietet die Lochrasterplatine H25PR500 eine freie Gestaltungsmöglichkeit. Sie verfügt über ein gleichmäßiges Raster von Durchstecklöchern, in die Bauteile gesteckt und manuell oder durch Drahtbrücken verbunden werden. Dies ermöglicht maximale Freiheit beim Schaltungsdesign.
Sind die Löcher der H25PR500 für alle gängigen elektronischen Bauteile geeignet?
Ja, die typische Lochgröße von 1,0 mm und das Rastermaß von 2,54 mm (0.1 Zoll) sind für die meisten bedrahteten elektronischen Bauteile wie ICs im DIP-Gehäuse, Widerstände, Kondensatoren und Transistoren ausgelegt.
Wie wird die elektrische Verbindung bei dieser Platine hergestellt?
Die elektrische Verbindung wird durch das Stecken der Bauteilbeinchen durch die Löcher und anschließendes Verlöten auf der Unterseite hergestellt. Für die Verbindungen zwischen den Bauteilen werden entweder die Beinchen der Bauteile selbst, dedizierte Anschlussdrähte oder Lötbrücken verwendet.
Welche Umgebungseinflüsse kann die H25PR500 tolerieren?
Die Platine ist für einen Temperaturbereich von -25°C bis +85°C ausgelegt und zeigt eine gute Beständigkeit gegenüber den meisten organischen Lösungsmitteln und Säuren, die im Elektronikbau üblich sind.
Bietet die H25PR500 auch Vorteile für die Wärmeableitung?
Obwohl Hartpapier selbst kein primär wärmeleitendes Material ist, ermöglicht die freie Verdrahtung auf Lochrasterplatinen eine optimale Platzierung von Kühlkörpern oder die Verwendung von dickeren Anschlussdrähten, die zur sekundären Wärmeableitung beitragen können. Für kritische Hochleistungsanwendungen sind jedoch spezielle Kühlkörperlösungen auf den Bauteilen selbst notwendig.
