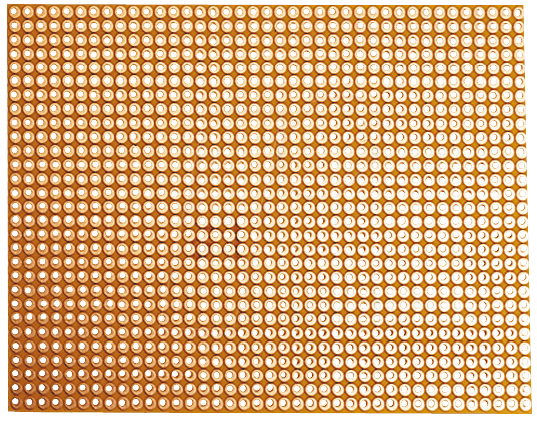

Optimale Grundlage für Ihre Elektronikprojekte: Die H25PR075 Lochrasterplatine
Für alle ambitionierten Elektronikentwickler, Bastler und Maker, die Wert auf eine stabile und zuverlässige Basis für ihre Schaltungen legen, bietet die H25PR075 Lochrasterplatine aus Hartpapier die ideale Lösung. Sie adressiert das Bedürfnis nach einer langlebigen und vielseitigen Leiterplattenalternative, die sich durch hervorragende elektrische Eigenschaften und einfache Handhabung auszeichnet. Diese Platine ist prädestiniert für Prototyping, den Bau von individuellen Steuerungen und die Realisierung von Lernprojekten, bei denen eine flexible Verdrahtung und eine robuste mechanische Stabilität unerlässlich sind.
Warum die H25PR075 Lochrasterplatine die überlegene Wahl ist
Die H25PR075 Lochrasterplatine von Lan.de setzt sich von herkömmlichen Alternativen durch ihre spezifische Materialwahl und ihr durchdachtes Design ab. Während einfache Lochrasterplatten oft aus minderwertigen Materialien gefertigt sind, die zu thermischer Instabilität oder mechanischer Sprödigkeit neigen, bietet Hartpapier eine signifikant höhere Beständigkeit gegen Wärme und Feuchtigkeit. Die präzise angeordneten, durchkontaktierten Lötinseln ermöglichen eine saubere und sichere Verbindung der Bauteile, was die Zuverlässigkeit Ihrer Schaltung erhöht und Fehlersuchen vereinfacht. Die optimierte Dichte der Lochrasterung erlaubt eine flexible Platzierung auch von komplexeren Bauteilgeometrien, ohne dass es zu Überlappungen oder Platzmangel kommt. Dies resultiert in kompakteren und besser organisierten Projekten, was gerade bei der Entwicklung von Prototypen oder Kleinserien einen entscheidenden Vorteil darstellt.
Hochwertige Materialbasis für maximale Langlebigkeit
Das Herzstück der H25PR075 Lochrasterplatine bildet ihr Trägermaterial: Hartpapier. Dieses Material, auch bekannt als Phenolharz-getränktes Papier, vereint herausragende mechanische Festigkeit mit guten elektrischen Isolationseigenschaften. Seine hohe Temperaturbeständigkeit sorgt dafür, dass die Platine auch bei intensiver Lötaktivität oder während des Betriebs unter erhöhter Temperatur formstabil bleibt und sich nicht verzieht. Die Hartpapierbasis ist zudem resistent gegenüber vielen chemischen Einflüssen, was die Lebensdauer Ihrer Elektronikprojekte zusätzlich verlängert. Die gute Bearbeitbarkeit des Materials erlaubt einfaches Zuschneiden und Anpassen an spezifische Projektanforderungen.
Präzises Design für vielseitige Anwendungen
Die Abmessungen von 75x100mm bieten eine großzügige Fläche für die Realisierung einer Vielzahl von Schaltungen. Die gleichmäßig verteilten, durchkontaktierten Lötinseln sind so konzipiert, dass sie eine optimale Verbindung von bedrahteten Bauteilen wie Widerständen, Kondensatoren, integrierten Schaltungen (ICs) und Steckverbindern ermöglichen. Die durchkontaktierten Löcher gewährleisten eine sichere Verbindung über die gesamte Dicke der Platine, was die mechanische Stabilität der Lötstellen signifikant verbessert und die Gefahr von kalten Lötstellen reduziert. Die klare Strukturierung der Lochrasterung erleichtert das Layout und die Verdrahtung, was den Entwicklungsprozess beschleunigt und Fehlerquellen minimiert. Dieses Design ist speziell darauf ausgelegt, sowohl Anfängern als auch erfahrenen Entwicklern eine professionelle Arbeitsgrundlage zu bieten.
Vorteile der H25PR075 Lochrasterplatine
- Robuste Hartpapier-Konstruktion: Bietet exzellente mechanische Stabilität und thermische Beständigkeit für langlebige Projekte.
- Präzise durchkontaktierte Lötinseln: Gewährleisten sichere und zuverlässige Lötverbindungen, minimieren das Risiko von Fehlfunktionen.
- Optimale Flächennutzung: Die Größe von 75x100mm ermöglicht die Unterbringung komplexer Schaltungen bei gleichzeitig guter Übersichtlichkeit.
- Vielseitige Kompatibilität: Geeignet für eine breite Palette von bedrahteten Elektronikkomponenten, von einfachen Widerständen bis hin zu komplexen ICs.
- Einfache Bearbeitbarkeit: Lässt sich leicht zuschneiden und an spezifische Projektgrößen anpassen.
- Kosteneffiziente Prototypenentwicklung: Eine wirtschaftliche Alternative zu individuell gefertigten Leiterplatten für Tests und Kleinserien.
- Hervorragende Isolationseigenschaften: Die Hartpapierbasis sorgt für eine effektive elektrische Trennung zwischen den Leiterbahnen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Lochrasterplatine |
| Modellnummer | H25PR075 |
| Material des Trägers | Hartpapier (Phenolharz-basiert) |
| Abmessungen (L x B) | 100 mm x 75 mm |
| Lochdurchmesser (typisch) | ca. 1,0 mm (ausgelegt für gängige bedrahtete Bauteile) |
| Lochrasterung | Standard 2,54 mm (0,1 Zoll) Teilung, durchkontaktierte Lötinseln |
| Farbe des Trägers | Braun (typisch für Hartpapier-Basismaterialien) |
| Elektrische Eigenschaften | Gute Isolationseigenschaften, geeignet für allgemeine Elektronikanwendungen |
| Mechanische Eigenschaften | Hohe Festigkeit, gute Schlagzähigkeit, geringe Feuchtigkeitsaufnahme im Vergleich zu Glasfaserverbundwerkstoffen (FR4) |
| Einsatztemperatur (kontinuierlich) | Bis ca. 120°C (abhängig von mechanischer Belastung und Umwelteinflüssen) |
| Lötbarkeit | Sehr gut, mit handelsüblichen Lötverfahren und -materialien |
FAQ – Häufig gestellte Fragen zu H25PR075 – Lochrasterplatine, Hartpapier, 75x100mm
Was unterscheidet Hartpapier-Lochrasterplatinen von FR4-Platinen?
Hartpapierplatinen wie die H25PR075 sind typischerweise kostengünstiger und bieten gute mechanische Festigkeit sowie gute elektrische Isolation für allgemeine Anwendungen. FR4-Platinen (Glasfaser-Epoxidharz) bieten in der Regel höhere Temperaturbeständigkeit, bessere mechanische Festigkeit bei höheren Temperaturen und eine geringere Feuchtigkeitsaufnahme, was sie für anspruchsvollere industrielle oder Hochfrequenzanwendungen prädestiniert. Für Prototyping und viele Hobbyprojekte ist Hartpapier jedoch eine ausgezeichnete und wirtschaftliche Wahl.
Kann ich mit der H25PR075 Platine auch SMD-Bauteile verwenden?
Die H25PR075 ist primär für bedrahtete Bauteile konzipiert. Zwar ist es theoretisch möglich, SMD-Bauteile mithilfe von speziellen Adaptern oder durch geschicktes Löten auf den Lötinseln zu befestigen, dies ist jedoch nicht der vorgesehene oder effizienteste Einsatzbereich. Für reine SMD-Bestückung sind spezielle SMD-Lochrasterplatinen oder SMD-Adapterplatinen besser geeignet.
Welche Art von Lötverbindungen sind mit dieser Platine möglich?
Diese Lochrasterplatine ermöglicht die klassische Verdrahtung durch Lötverbindungen. Sie können Lötösen, Drähte oder die Anschlüsse von bedrahteten Bauteilen einfach durch die durchkontaktierten Löcher stecken und von der anderen Seite verlöten. Die durchkontaktierten Löcher verbessern die mechanische Stabilität der Lötstellen erheblich im Vergleich zu nicht durchkontaktierten Varianten.
Ist die H25PR075 Platine für den Einsatz in feuchten Umgebungen geeignet?
Hartpapier zeigt im Vergleich zu FR4 eine etwas höhere Feuchtigkeitsaufnahme. Für den Einsatz in Umgebungen mit sehr hoher Luftfeuchtigkeit oder direkter Feuchtigkeitsexposition könnten spezielle Beschichtungen oder FR4-basierte Platinen die bessere Wahl sein. Für die meisten gängigen Elektronikprojekte in trockenen oder moderat feuchten Umgebungen ist die H25PR075 jedoch gut geeignet.
Wie einfach lässt sich die Platine bearbeiten?
Die H25PR075 ist relativ einfach zu bearbeiten. Sie können sie mit einem scharfen Messer, einer feinen Säge oder einer Stanze auf die benötigte Größe zuschneiden. Bohren von zusätzlichen Löchern ist ebenfalls möglich, wobei darauf zu achten ist, dass die Kupferbahnen nicht beschädigt werden.
Welche Art von Stromkreisen lassen sich mit der H25PR075 Platine realisieren?
Diese Lochrasterplatine eignet sich für eine breite Palette von Anwendungen, von einfachen Gleichstromkreisen und Verstärkerschaltungen über Logikschaltungen bis hin zu Mikrocontroller-Projekten. Ihre Größe und die Anzahl der Lötpunkte bieten genügend Flexibilität für die meisten Prototypen und Lehrzwecke. Sie ist ideal für den Aufbau von Steuerungen, Sensorauswertungen, Audio-Verstärkern und ähnlichen Schaltungen.
Woher weiß ich, ob die H25PR075 die richtige Wahl für mein Projekt ist?
Wenn Ihr Projekt bedrahtete Bauteile verwendet, eine stabile und gut zu lötende Unterlage benötigt und keine extremen thermischen Belastungen oder aggressive Umwelteinflüsse zu erwarten sind, ist die H25PR075 eine ausgezeichnete Wahl. Für sehr kleine oder extrem dichte Schaltungen, oder wenn Sie eine sehr hohe Temperaturfestigkeit benötigen, sollten Sie andere Optionen in Betracht ziehen. Die Größe von 75x100mm ist gut für Projekte, die mehr Platz für Bauteile und Verdrahtung benötigen.
