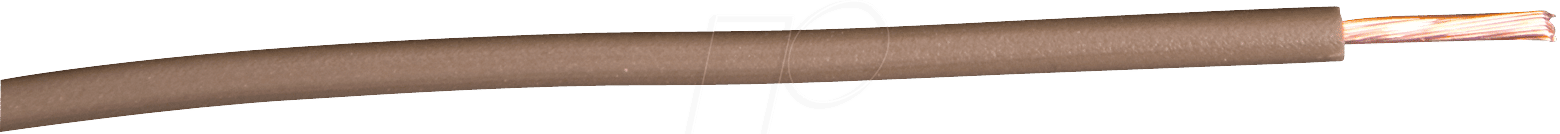

H07V-K Schaltlitze 1,5 mm² – Zuverlässige Leitungen für Ihre Elektroinstallation
Sie suchen eine langlebige und normkonforme Leitungslösung für Ihre Schaltanlagen, Verteiler oder Geräteanschlüsse? Die H07V-K Schaltlitze in brauner Ausführung mit einem Querschnitt von 1,5 mm² und einer praktischen 100-Meter-Rolle bietet Ihnen die notwendige Sicherheit und Flexibilität für professionelle elektrische Anwendungen. Speziell entwickelt für den Einsatz in Anlagen, bei denen eine hohe Flexibilität gefordert ist, wie zum Beispiel in der Maschinenbau- oder Schaltschrankverdrahtung, meistert diese Litze anspruchsvolle Verlegebedingungen und gewährleistet eine dauerhaft stabile Stromversorgung.
Überlegene Leistung und Sicherheit im Detail
Die H07V-K Schaltlitze unterscheidet sich von einfacheren Leitungsarten durch ihre spezielle Konstruktion, die auf maximale Sicherheit und Belastbarkeit ausgelegt ist. Der Kern der Überlegenheit liegt in ihrer Fähigkeit, mechanischen Beanspruchungen standzuhalten, ohne die elektrische Integrität zu beeinträchtigen. Im Gegensatz zu starreren Leitungen ermöglicht die feindrähtige Konstruktion der H07V-K eine einfache und sichere Verarbeitung, selbst in beengten Verhältnissen. Die VDE-Konformität und die Einhaltung strenger europäischer Normen garantieren, dass Sie ein Produkt erhalten, das höchsten Qualitätsansprüchen genügt und die Vorschriften für Ihre Elektroinstallationen erfüllt.
Konstruktion und Material – Fundament für Langlebigkeit
Die H07V-K Schaltlitze zeichnet sich durch ihre spezifische Bauweise aus, die für herausragende elektrische und mechanische Eigenschaften sorgt. Der Leiter besteht aus feinen Kupferdrähten, die eine hohe Leitfähigkeit und Flexibilität gewährleisten. Diese feinen Drähte sind verseilt, was der Litze ihre bemerkenswerte Biegsamkeit verleiht und sie widerstandsfähiger gegen Bruchschäden durch wiederholtes Biegen macht. Die Isolation aus PVC (Polyvinylchlorid) bietet eine ausgezeichnete Beständigkeit gegen Öle, Fette und Säuren, was sie ideal für den Einsatz in industriellen Umgebungen macht. Darüber hinaus ist das PVC selbstverlöschend und halogenfrei, was im Brandfall einen wesentlichen Beitrag zur Sicherheit leistet, indem die Rauchentwicklung minimiert wird.
Vielfältige Einsatzmöglichkeiten für anspruchsvolle Projekte
Die braune H07V-K Schaltlitze mit einem Querschnitt von 1,5 mm² ist ein universelles Produkt für die Elektroinstallation. Ihre Hauptanwendungsgebiete umfassen:
- Schaltschrankverdrahtung: Ermöglicht eine übersichtliche und flexible Anordnung von Verbindungen in Steuerungsschränken.
- Geräteanschlüsse: Ideal für die interne Verdrahtung von Maschinen, Steuerungen und elektronischen Geräten.
- Verteilereinbau: Bietet die nötige Flexibilität bei der Verdrahtung von Sicherungsautomaten und anderen Komponenten in Verteilertafeln.
- Hausinstallationen: Geeignet für Steuerleitungen und Anwendungen, bei denen Flexibilität im Vordergrund steht.
- Sonderanlagenbau: Lässt sich flexibel an die individuellen Anforderungen von Spezialmaschinen und -anlagen anpassen.
Technische Spezifikationen und Vorteile im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | H07V-K Schaltlitze |
| Artikelnummer | H07VK 1,5-100BR |
| Leiterquerschnitt | 1,5 mm² |
| Leitermaterial | Feindrähtiger Kupferleiter (Klasse 5 nach VDE 0295) |
| Isolation | PVC (Polyvinylchlorid), selbstverlöschend |
| Außenmantelfarbe | Braun |
| Rollenlänge | 100 Meter |
| Nennspannung (U₀/U) | 450/750 V |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Minimaler Biegeradius | Ca. 4 x Außendurchmesser |
| Beständigkeit | Öle, Fette, UV-Strahlung (eingeschränkt) |
| Normenkonformität | VDE 0285-521, HD 21.12 S2 |
Sicherheitsmerkmale und Konformität
Die Einhaltung von Normen ist ein Eckpfeiler jeder zuverlässigen Elektroinstallation. Die H07V-K Schaltlitze erfüllt die Anforderungen der VDE 0285-521 und der europäischen Norm HD 21.12 S2. Diese Zertifizierungen garantieren, dass die Litze für die vorgesehene Anwendung sicher und geeignet ist. Die Nennspannung von 450/750 V macht sie ideal für eine breite Palette von Installationen, die über die üblichen Haushaltsspannungen hinausgehen. Die selbstverlöschende Eigenschaft des PVC-Mantels minimiert das Brandrisiko und trägt zur Sicherheit von Personen und Anlagen bei. Die Verwendung von feindrähtigem Kupfer als Leiter minimiert den Übergangswiderstand und gewährleistet eine effiziente Stromübertragung.
Praktische Verarbeitung und Handhabung
Die feindrähtige Ausführung der H07V-K Schaltlitze erleichtert die elektrische Verbindung erheblich. Die einzelnen Kupferdrähte ermöglichen eine optimale Kontaktierung mit Aderendhülsen oder Schraubklemmen, was die Wahrscheinlichkeit von lockeren Verbindungen reduziert. Die hohe Flexibilität der Litze erlaubt es, sie auch in engen Radien zu verlegen, ohne Angst vor Beschädigungen haben zu müssen. Dies ist besonders vorteilhaft in Schaltschränken, wo oft nur begrenzter Platz zur Verfügung steht. Die braune Farbkodierung dient der eindeutigen Identifizierung innerhalb einer Installation, oft als Neutral- oder Schutzleiterersatz in bestimmten Anwendungsbereichen oder als flexibles Verbindungskabel, wo eine spezifische Kennzeichnung gewünscht ist.
Häufig gestellte Fragen zu H07VK 1,5-100BR – Schaltlitze H07V-K, 1,5 mm², 100 m, braun
Was ist der Hauptunterschied zwischen einer H07V-K und einer H07V-U Litze?
Der Hauptunterschied liegt im Aufbau des Leiters. H07V-K Litzen sind feindrähtig und bestehen aus vielen dünnen Kupferdrähten, was sie sehr flexibel macht. H07V-U Litzen sind eindrähtig (massiv) und dadurch starrer. Für Anwendungen, die häufiges Biegen oder eine einfache Verlegung in engen Bereichen erfordern, ist die H07V-K die überlegene Wahl.
Für welche Spannungen ist die H07V-K 1,5 mm² Schaltlitze geeignet?
Die H07V-K Schaltlitze ist für eine Nennspannung von 450/750 V (U₀/U) ausgelegt. Dies bedeutet, dass sie sowohl für Wechselstromkreise mit einer Spannung bis 450 V gegen Erde als auch für Wechselstromkreise mit einer Spannung bis 750 V zwischen den Leitern eingesetzt werden kann. Sie ist somit für viele Standard- und Industrieanwendungen geeignet.
Kann die braune H07V-K Litze als Schutzleiter (PE) verwendet werden?
Die Farbgebung „Braun“ ist in der Regel für die Kennzeichnung von Außenleitern oder bestimmten Steuerfunktionen vorgesehen. Für den Schutzleiter (PE) ist in den meisten Normen die Farbe Grün-Gelb vorgeschrieben. Die Verwendung der braunen Litze als Schutzleiter wäre nicht normkonform und daher nicht zulässig.
Welche Temperaturbeständigkeit hat die H07V-K Schaltlitze?
Die H07V-K Schaltlitze ist für einen Temperaturbereich von -40 °C bis +70 °C bei fest verlegtem Einsatz spezifiziert. Dies gewährleistet eine zuverlässige Funktion auch unter wechselnden Temperaturbedingungen, wie sie in industriellen Umgebungen auftreten können.
Ist die H07V-K Schaltlitze öl- und säurebeständig?
Ja, die Isolation aus PVC ist beständig gegen viele Öle, Fette und manche Säuren. Dies macht die Litze zu einer robusten Option für den Einsatz in Umgebungen, in denen solche Substanzen vorhanden sind, beispielsweise in Werkstätten oder Produktionsanlagen.
Was bedeutet die Kennzeichnung „H07V-K“ genau?
„H“ steht für Harmonisiert, „07“ gibt die Nennspannung an (7 entspricht 750 V), „V“ steht für eine PVC-Isolation, und „-K“ kennzeichnet eine feindrähtige Leitung (flexible Litze).
Warum ist eine 100-Meter-Rolle vorteilhaft?
Eine 100-Meter-Rolle bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis für größere Projekte oder den regelmäßigen Bedarf. Sie reduziert die Notwendigkeit, mehrere kleinere Rollen zu kaufen, minimiert Schnittverluste und sorgt für eine kontinuierliche Materialverfügbarkeit, was Zeit und Aufwand bei der Installation spart.
