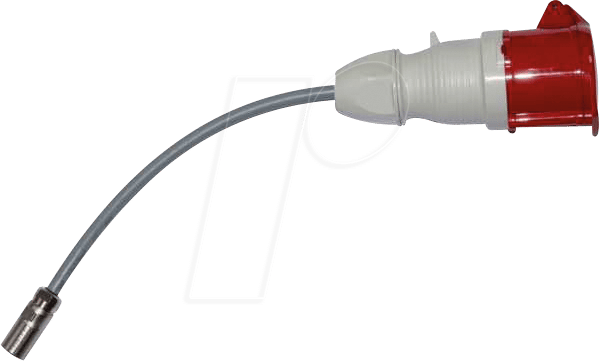

Präzise Messungen für die E-Mobilität: Der GMCI CC 7-32 Adapter
Die Installation und Wartung von Ladeinfrastruktur für Elektrofahrzeuge stellt spezifische Anforderungen an Messtechnik und Sicherheit. Der GMCI CC 7-32 Adapter wurde speziell entwickelt, um die Kompatibilität und Funktionalität von E-Mobility Installationstestern mit den gängigen Steckertypen und Kommunikationsprotokollen sicherzustellen. Er ist das unverzichtbare Werkzeug für Elektrofachkräfte, Installateure und Sachverständige, die in diesem wachsenden Sektor tätig sind und höchste Präzision sowie Verlässlichkeit bei ihren Messungen gewährleisten müssen.
Optimale Anschlusslösung für E-Mobility Installationstester
Der GMCI CC 7-32 Adapter überbrückt die Lücke zwischen universellen Installationstestern und den spezifischen Anforderungen der Ladeinfrastruktur für Elektrofahrzeuge. Herkömmliche Messgeräte verfügen oft nicht über die notwendigen Schnittstellen, um direkt mit Ladesäulen (Wallboxen) oder anderen Ladepunkten zu interagieren. Der CC 7-32 schafft hier Abhilfe, indem er eine sichere und normgerechte Anbindung ermöglicht und somit eine umfassende Prüfung der elektrischen Sicherheit und Funktionalität der Ladeeinrichtung erlaubt.
Technische Überlegenheit und Anwendungssicherheit
Was den GMCI CC 7-32 Adapter von einfachen Übergangsstücken unterscheidet, ist seine durchdachte Konstruktion, die speziell auf die hohen Standards der E-Mobilität zugeschnitten ist. Er integriert wesentliche Testpunkte und Kommunikationskanäle, die für die Validierung von Ladebetriebsarten (Mode 3) und die Überprüfung der Schutzmaßnahmen unerlässlich sind. Dies minimiert das Risiko von Fehlmessungen und schützt sowohl das Prüfgerät als auch die zu prüfende Anlage vor potenziellen Schäden.
Umfassende Prüfmöglichkeiten mit dem GMCI CC 7-32 Adapter
Die Einsatzmöglichkeiten des GMCI CC 7-32 Adapters sind vielfältig und decken die kritischen Bereiche der E-Mobility Installation ab:
- Sicherheitsprüfungen: Ermöglicht die normgerechte Prüfung von Schutzleiterwiderstand, Isolationswiderstand und Schleifenimpedanz.
- Funktionsprüfungen: Validiert die korrekte Kommunikation zwischen Ladeeinrichtung und Elektrofahrzeug über die relevanten Signalleitungen (z.B. CP – Control Pilot).
- Fehlerstromerkennung: Gewährleistet die Überprüfung der Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCDs/FI-Schutzschalter).
- Phasenprüfung: Erlaubt die sichere Überprüfung der korrekten Phasenfolge und Spannungsversorgung.
- Kommunikationsschnittstellen: Bietet direkten Zugriff auf Prüfpunkte für die Diagnose von Kommunikationssignalen, die für den Ladevorgang entscheidend sind.
Besondere Merkmale und Vorteile des GMCI CC 7-32 Adapters
Die durchdachten Konstruktionsmerkmale des GMCI CC 7-32 Adapters stellen sicher, dass Sie effizient und sicher arbeiten können:
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Widerstandsfähigkeit im professionellen Einsatz.
- Intuitive Bedienung: Klare Kennzeichnung der Anschlüsse und Prüfpunkte für eine einfache und fehlerfreie Anwendung.
- Normenkonformität: Konzipiert im Einklang mit den relevanten Normen und Richtlinien für die Installation und Prüfung von Ladeinfrastruktur.
- Vielseitige Kompatibilität: Geeignet für eine breite Palette von E-Mobility Installationstestern und Ladepunkten.
- Sichere Anbindung: Verhindert unbeabsichtigte Kurzschlüsse oder Beschädigungen während des Prüfvorgangs.
- Erweiterte Diagnosemöglichkeiten: Ermöglicht tiefgreifendere Analysen des Ladevorgangs und der Ladeinfrastruktur.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | GMCI CC 7-32 – Adapter CC 7-32 für E-Mobility Installationstester |
| Anwendungsbereich | Prüfung und Installation von Ladeinfrastruktur für Elektrofahrzeuge (E-Mobility) |
| Kompatibilität (Installationstester) | Geeignet für gängige Installationsprüfgeräte mit entsprechenden Anschlussmöglichkeiten |
| Schnittstellen (Prüfling) | Zugriffspunkte für Ladesäulen (Typ 1, Typ 2 je nach Ausführung und Anwendung) und relevante Kommunikationssignale (z.B. CP, PP) |
| Schutzmaßnahmen-Prüfung | Unterstützt Prüfung von Schutzleiter, Isolationswiderstand, Schleifenimpedanz, RCD-Funktion |
| Material & Haptik | Hochwertiger, stoßfester Kunststoff für Gehäuse; vergoldete oder vernickelte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Design-Merkmale | Kompakte Bauform, klare Beschriftung der Anschlüsse, integrierte Prüfpunkte für CP-Signalisierung und Pilotinformationen |
| Betriebstemperatur | Geeignet für den Einsatz unter typischen Umgebungsbedingungen im elektrischen Installationsbereich |
| Sicherheit | Konstruiert zur Vermeidung von Fehlanschlüssen und zum Schutz von Prüfgeräten und Prüflingen |
Erweiterte Prüfpunkte für CP und PP Signale
Ein zentraler Aspekt bei der Prüfung von Ladeinfrastruktur ist die korrekte Funktion der Kommunikationsleitungen zwischen Fahrzeug und Ladestation. Der Control Pilot (CP) Draht ist dabei essenziell. Er übermittelt Informationen über den Ladezustand des Fahrzeugs, die maximale Strombelastbarkeit der Ladeleitung und ob das Fahrzeug bereit zum Laden ist. Der GMCI CC 7-32 Adapter bietet spezifische Testpunkte, um diese Signale direkt mit einem Oszilloskop oder einem kompatiblen Messgerät zu erfassen und zu analysieren. Dies ermöglicht eine detaillierte Diagnose von Kommunikationsfehlern, die mit einfachen Multimetern nicht erkennbar wären. Ebenso wichtig ist die Prüfung des Proximity Pilot (PP) Signals, welches die Strombelastbarkeit des Ladekabels oder der Ladeeinrichtung kommuniziert. Durch die direkte Anbindung an diese Signale über den CC 7-32 Adapter können Installateure sicherstellen, dass die Ladeeinrichtung die spezifizierten Sicherheitsstandards einhält und für das angeschlossene Fahrzeug korrekt konfiguriert ist.
Prüfung von Schutzmaßnahmen im Detail
Die elektrische Sicherheit hat bei der Ladeinfrastruktur für Elektrofahrzeuge oberste Priorität. Der GMCI CC 7-32 Adapter ist so konzipiert, dass er die Durchführung aller relevanten Schutzmaßnahmenprüfungen gemäß den einschlägigen Normen wie der DIN VDE 0100-600 und den spezifischen VDE-AR-E 2102-2 ermöglicht. Dies umfasst die Messung des Schutzleiterwiderstands, um eine niederohmige Verbindung zur Erdung sicherzustellen, die Bestimmung des Isolationswiderstands zur Vermeidung von Leckströmen und die Messung der Fehlerschleifenimpedanz, die für die Auslösung von Überstromschutzeinrichtungen entscheidend ist. Darüber hinaus unterstützt der Adapter die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs). Die sichere und normgerechte Anbindung an die Prüflinge über den CC 7-32 Adapter minimiert das Risiko von Beschädigungen an den empfindlichen elektronischen Komponenten der Ladestationen und gewährleistet gleichzeitig verlässliche Messergebnisse.
Anwendungsbereiche und Zielgruppen
Der GMCI CC 7-32 Adapter ist ein unverzichtbares Hilfsmittel für:
- Elektrofachkräfte und Elektroinstallateure: Zur normkonformen Installation und Erstprüfung von Wallboxen und öffentlichen Ladestationen.
- Sachverständige und Prüfer: Zur Durchführung von wiederkehrenden Prüfungen und Abnahmen von E-Mobility Ladeinfrastrukturen.
- Wartungstechniker: Zur Fehlersuche und Instandhaltung von bestehenden Ladeinfrastrukturen.
- Hersteller von Ladeinfrastruktur: In der Entwicklungs- und Qualitätssicherungsphase.
FAQ – Häufig gestellte Fragen zu GMCI CC 7-32 – Adapter CC 7-32 für E-Mobility Installationstester
Ist der GMCI CC 7-32 Adapter mit allen E-Mobility Installationstestern kompatibel?
Der GMCI CC 7-32 Adapter ist darauf ausgelegt, mit einer Vielzahl gängiger E-Mobility Installationstester zu funktionieren, die über entsprechende Anschlussmöglichkeiten für die Messung von Schutzleiterwiderstand, Isolationswiderstand und Schleifenimpedanz verfügen. Die spezifische Kompatibilität hängt von den genauen Schnittstellen und Messfunktionen Ihres Installationstesters ab. Wir empfehlen, die Anschlussdetails Ihres Prüfgeräts mit den Spezifikationen des Adapters abzugleichen.
Welche Steckertypen werden vom GMCI CC 7-32 Adapter unterstützt?
Der Adapter ermöglicht die Anbindung an die üblichen Schnittstellen von Ladeeinrichtungen. Dies beinhaltet typischerweise Testpunkte, die eine Verbindung zu den Kontakten eines Typ-2-Steckers (IEC 62196-2) ermöglichen, sowie Zugang zu den Kommunikationssignalen CP und PP. Für spezifische Prüfanforderungen kann je nach Ausführung des Adapters auch die Anbindung an Typ-1-Stecker (SAE J1772) relevant sein.
Was sind die Hauptvorteile der Verwendung dieses Adapters gegenüber direkten Messungen?
Der Hauptvorteil liegt in der sicheren und normkonformen Anbindung an die Ladeinfrastruktur. Der Adapter schützt sowohl das Prüfgerät als auch die Ladeeinrichtung vor Beschädigungen und Fehlmessungen. Zudem vereinfacht er die Durchführung komplexer Prüfungen, indem er direkten Zugriff auf die relevanten Prüfpunkte für Kommunikationssignale (CP/PP) und Schutzmaßnahmen bietet, die mit direkten Messungen oft nicht oder nur schwer zugänglich wären.
Ist der Adapter für die Prüfung von öffentlichen Ladestationen und privaten Wallboxen geeignet?
Ja, der GMCI CC 7-32 Adapter ist für beide Anwendungsbereiche konzipiert. Er unterstützt die Prüfanforderungen, die sowohl bei der Installation von privaten Ladestationen zu Hause als auch bei der Errichtung und Wartung von öffentlichen Ladesäulen auftreten. Die Robustheit und die umfassenden Prüfmöglichkeiten machen ihn zu einem vielseitigen Werkzeug für alle Fachkräfte im Bereich der E-Mobility.
Welche Art von Material wird für die Konstruktion des Adapters verwendet?
Der Adapter ist aus robustem, stoßfestem Kunststoff gefertigt, der für den professionellen Einsatz unter anspruchsvollen Bedingungen ausgelegt ist. Die elektrischen Kontakte sind in der Regel vergoldet oder vernickelt, um eine optimale Leitfähigkeit, geringe Übergangswiderstände und Korrosionsbeständigkeit über die gesamte Lebensdauer zu gewährleisten.
Muss ich spezielle Software verwenden, um die Messergebnisse mit diesem Adapter auszuwerten?
Der Adapter selbst ist ein physisches Bindeglied zur Erfassung von Messsignalen. Die Auswertung der Messergebnisse erfolgt anschließend mit Ihrem E-Mobility Installationstester oder einem kompatiblen Diagnosewerkzeug. Für die detaillierte Analyse von Kommunikationsprotokollen über die CP/PP-Leitung sind möglicherweise spezifische Softwaremodule Ihres Prüfgeräts oder separate Analyse-Tools erforderlich.
Wie wird die Sicherheit bei der Verwendung des Adapters gewährleistet?
Die Sicherheit wird durch eine durchdachte Konstruktion gewährleistet, die darauf abzielt, unbeabsichtigte Kurzschlüsse, Verpolungen oder Überspannungen zu verhindern. Die klare Kennzeichnung der Anschlüsse und die qualitativ hochwertigen Kontakte reduzieren das Risiko von Anwendungsfehlern erheblich. Zudem ist der Adapter so konzipiert, dass er die normativen Anforderungen für die Prüfung elektrischer Anlagen erfüllt.
