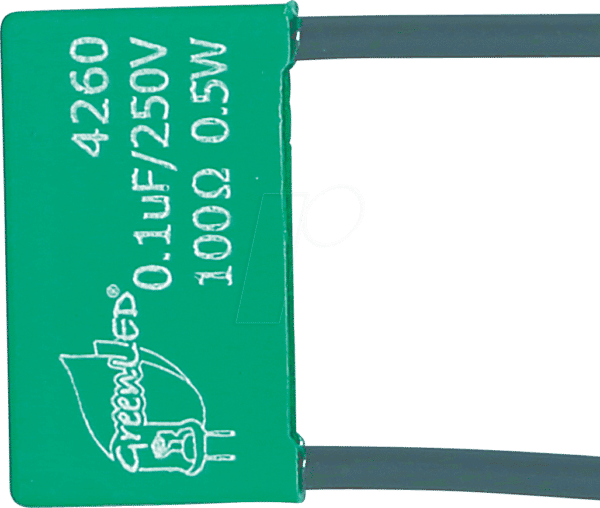

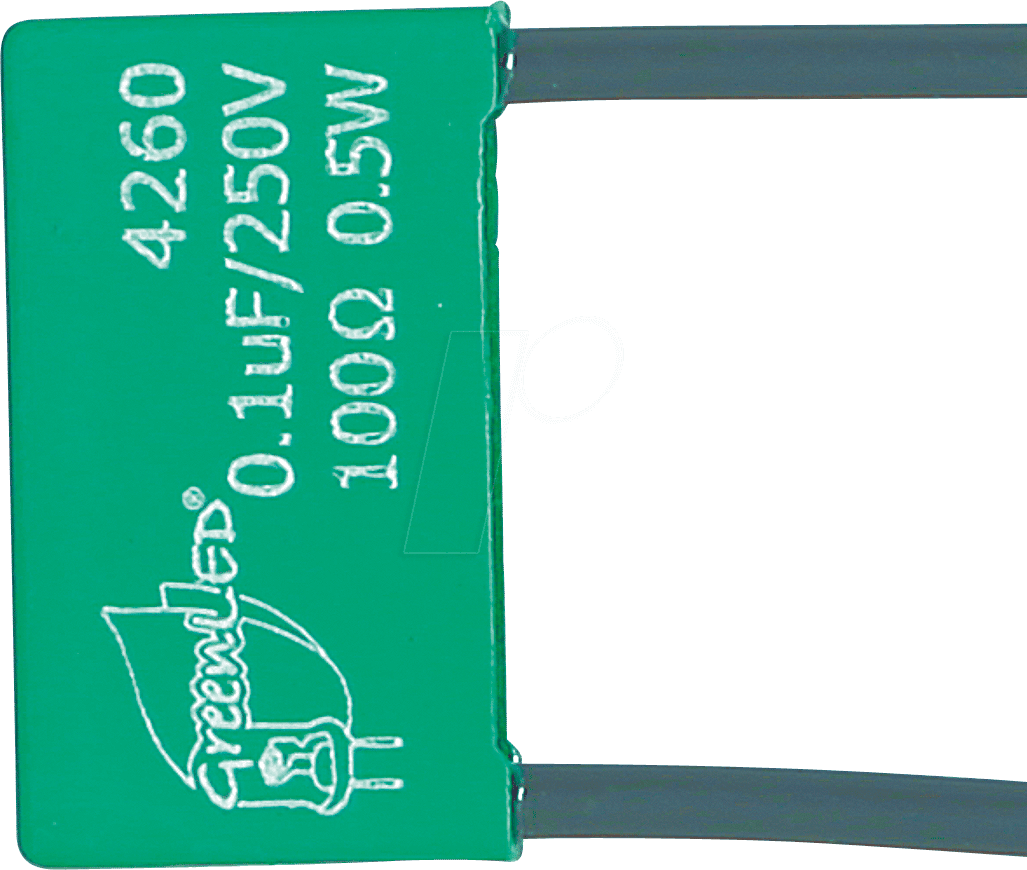

GL 4260 – RC-Löschglied: Optimale Entstörung für Ihre Elektronikprojekte
Das GL 4260 – RC-Löschglied mit einem Kondensator von 250V und 0,1 µF, kombiniert mit einem integrierten Widerstand von 100 Ohm, wurde entwickelt, um unerwünschte Überspannungsspitzen und Störsignale in elektronischen Schaltungen effektiv zu eliminieren. Dieses Bauteil ist die ideale Lösung für Entwickler, Techniker und Hobbyisten, die die Lebensdauer ihrer empfindlichen Komponenten verlängern und die Signalintegrität in anspruchsvollen Anwendungen sicherstellen möchten.
Überlegene Entstörungsleistung mit dem GL 4260
Herkömmliche Entstörmaßnahmen greifen oft zu kurz, wenn es um die Beherrschung von Schalttransienten und elektromagnetischen Interferenzen (EMI) geht. Das GL 4260 setzt hier neue Maßstäbe durch seine präzise abgestimmte RC-Kombination. Der Kondensator mit einer Kapazität von 0,1 µF speichert kurzzeitige Energie, während der 100 Ohm Widerstand diese Energie kontrolliert ableitet. Diese synergetische Wirkung minimiert Spannungsspitzen, die empfindliche Halbleiter beschädigen oder zu Fehlfunktionen führen könnten. Im Gegensatz zu einfachen Einzelkomponenten bietet das GL 4260 eine integrierte und optimierte Lösung, die Platz spart und die Zuverlässigkeit Ihrer Schaltungen signifikant erhöht.
Vorteile des GL 4260 RC-Löschglieds
- Effektive Spannungsspitzenunterdrückung: Schützt Ihre elektronischen Bauteile zuverlässig vor schädlichen transienten Überspannungen, die durch schnelles Schalten von Induktivitäten entstehen.
- Reduzierung von Schaltgeräuschen: Minimiert hörbare und messbare Störgeräusche, die durch das schnelle Ein- und Ausschalten von Leistungskomponenten verursacht werden, was besonders in Audio- und Kommunikationssystemen von Vorteil ist.
- Verbesserung der Signalintegrität: Sorgt für saubere Signale, indem hochfrequente Störungen absorbiert werden, was für präzise Messungen und stabile Datenübertragungen unerlässlich ist.
- Längere Lebensdauer der Komponenten: Durch die Reduzierung von Belastungsspitzen trägt das GL 4260 maßgeblich zur Verlängerung der Betriebsdauer von Relais, Schützen und Halbleiterbauelementen bei.
- Kompakte Bauform: Die Integration von Kondensator und Widerstand in einem einzigen Bauteil spart wertvollen Platz auf der Leiterplatte und vereinfacht das Schaltungsdesign.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 250V eignet sich das GL 4260 für eine breite Palette von Anwendungen im Niederspannungs- und Kleinspannungsbereich.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | GL 4260 – RC-Löschglied |
| Kondensator Kapazität | 0,1 µF (Mikrofarad) |
| Kondensator Spannungsfestigkeit | 250 V AC/DC (Wechsel- und Gleichspannung) |
| Widerstand Nennwert | 100 Ω (Ohm) |
| Konfiguration | Integrierte RC-Kombination |
| Anschlussart | Leiterbahnanbindung (Through-Hole), Standard-Lötanschlüsse |
| Einsatzgebiet | Schutz von Relaiskontakten, Unterdrückung von Schalttransienten, Entstörung von Schaltungen |
| Materialien | Hochwertige dielektrische Materialien für den Kondensator (z.B. Polypropylen-Film), metallisierte Widerstandsschicht mit robustem Gehäuse für Langlebigkeit und Zuverlässigkeit. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C, für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen. |
Anwendungsgebiete des GL 4260
Das GL 4260 RC-Löschglied ist ein vielseitiges Bauteil, das in zahlreichen elektronischen Applikationen zur Anwendung kommt. Seine Hauptaufgabe besteht darin, die negativen Auswirkungen von Schaltvorgängen auf elektronische Komponenten und die Signalqualität zu minimieren. Dies ist insbesondere relevant in:
- Industrielle Automatisierung: Schutz von Relaiskontakten in Schützen, Schaltern und Steuergeräten, die häufigem Schalten ausgesetzt sind. Dies verhindert Kontaktverschweißung und erhöht die Lebensdauer der Schaltkomponenten erheblich.
- Netzteile und Stromversorgungen: Entstörung von Schaltnetzteilen (SMPS) und linearen Spannungsreglern, um Störspannungen zu reduzieren und die Effizienz zu verbessern.
- Motorkontrollsysteme: Unterdrückung von EMI, die beim Ein- und Ausschalten von Motoren oder deren Steuerungen entstehen kann, um die EMV-Konformität (elektromagnetische Verträglichkeit) zu gewährleisten.
- Audio- und Videotechnik: Reduzierung von Schaltgeräuschen und Knacksern in Verstärkern, Mischpulten und anderen Audiogeräten, die durch das Schalten von Signalen oder Netzteilen verursacht werden.
- Mess- und Regelungstechnik: Sicherstellung sauberer Signale für präzise Messungen und zuverlässige Steuerungsprozesse, indem Störsignale von induktiven Lasten oder Schaltvorgängen abgefangen werden.
- Hobby- und Prototypenentwicklung: Eine unverzichtbare Komponente für jeden, der eigene elektronische Schaltungen entwickelt und die Zuverlässigkeit und Langlebigkeit seiner Projekte maximieren möchte.
Die integrierte RC-Kombination des GL 4260 ist eine bewährte Methode zur Dämpfung von Schwingkreisen, die beim Schalten induktiver Lasten entstehen. Ohne eine solche Entstörung können diese Schwingungen zu erheblichen Spannungsspitzen führen, die die angeschlossenen elektronischen Komponenten überlasten und zerstören können. Das GL 4260 agiert hier als „Stoßdämpfer“ für Ihre Schaltungen.
Häufig gestellte Fragen zu GL 4260 – RC-Löschglied, Kondensator 250V/0,1 uF mit Widerstand 100 Ohm
Was genau ist ein RC-Löschglied und wofür wird es verwendet?
Ein RC-Löschglied ist eine elektronische Schaltung, die aus einem Widerstand (R) und einem Kondensator (C) besteht und dazu dient, unerwünschte Spannungsspitzen und Schwingungen zu unterdrücken. Beim Schalten von induktiven Lasten, wie z.B. Relaisspulen oder Motoren, entstehen oft transiente Spannungsspitzen, die empfindliche elektronische Bauteile beschädigen können. Das RC-Löschglied leitet diese überschüssige Energie ab und dämpft die entstehenden Schwingungen, wodurch die Lebensdauer der Komponenten verlängert und die Signalqualität verbessert wird.
Warum ist die Kombination aus 0,1 µF und 100 Ohm für diese Anwendung optimiert?
Die Werte von 0,1 µF für den Kondensator und 100 Ohm für den Widerstand stellen eine häufige und effektive Kombination für die Entstörung vieler gängiger Anwendungen dar, insbesondere beim Schutz von Relaiskontakten. Diese Werte sind so gewählt, dass sie eine ausreichende Dämpfung der Schalttransienten bei gleichzeitiger Begrenzung des Stromflusses beim Schalten ermöglichen. Die genaue Optimierung hängt zwar von der spezifischen Induktivität der geschalteten Last ab, aber diese Werte bieten einen guten Kompromiss für eine breite Palette von Szenarien.
Welche Arten von Geräten profitieren am meisten von der Verwendung des GL 4260?
Geräte, die häufige Schaltvorgänge von induktiven Lasten beinhalten, profitieren am meisten. Dazu gehören insbesondere industrielle Steuerungen mit vielen Relais und Schützen, Motorkontrollsysteme, Netzteile, sowie Audio- und Kommunikationsgeräte, bei denen die Reduzierung von Schaltgeräuschen und Störsignalen kritisch ist. Auch in der Mess- und Regelungstechnik ist die Signalintegrität von höchster Bedeutung.
Kann das GL 4260 auch zur Entstörung von Gleichspannungsschaltungen verwendet werden?
Ja, das GL 4260 ist für den Einsatz mit sowohl Wechsel- als auch Gleichspannung (250V AC/DC) ausgelegt. In Gleichspannungsschaltungen werden die gleichen Prinzipien der Spannungsspitzenunterdrückung angewendet, insbesondere wenn induktive Lasten geschaltet werden.
Wie wird das GL 4260 typischerweise in einer Schaltung installiert?
Das GL 4260 wird typischerweise parallel zur geschalteten Last oder zu den Kontakten, die geschützt werden sollen, angelötet. Das bedeutet, der Kondensator und der Widerstand werden über die Klemmen geschaltet, über die die Spannung beim Schalten auftritt. Die Anschlussdrähte des Bauteils werden an die entsprechenden Lötpunkte auf der Leiterplatte oder an die Anschlussklemmen geführt.
Welche Faktoren sollte ich bei der Auswahl eines RC-Löschglieds für meine spezifische Anwendung berücksichtigen?
Bei der Auswahl sind die maximale Betriebsspannung, die Kapazität des Kondensators und der Wert des Widerstands entscheidend. Diese Werte sollten auf die spezifische Anwendung, insbesondere auf die Induktivität der zu schaltenden Last und die Frequenz der Schaltvorgänge, abgestimmt sein. Auch die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit spielen eine Rolle für die Langlebigkeit.
Was bedeutet die Angabe „250V“ für die Spannungsfestigkeit?
„250V“ gibt die maximale Spannung an, der das Bauteil sicher ausgesetzt werden kann, ohne beschädigt zu werden. Dies gilt sowohl für Wechselspannung (AC) als auch für Gleichspannung (DC), sofern nicht anders spezifiziert. Es ist wichtig sicherzustellen, dass die in Ihrer Schaltung auftretenden Spannungsspitzen diesen Wert nicht überschreiten, um die Zuverlässigkeit des Löschglieds zu gewährleisten.
