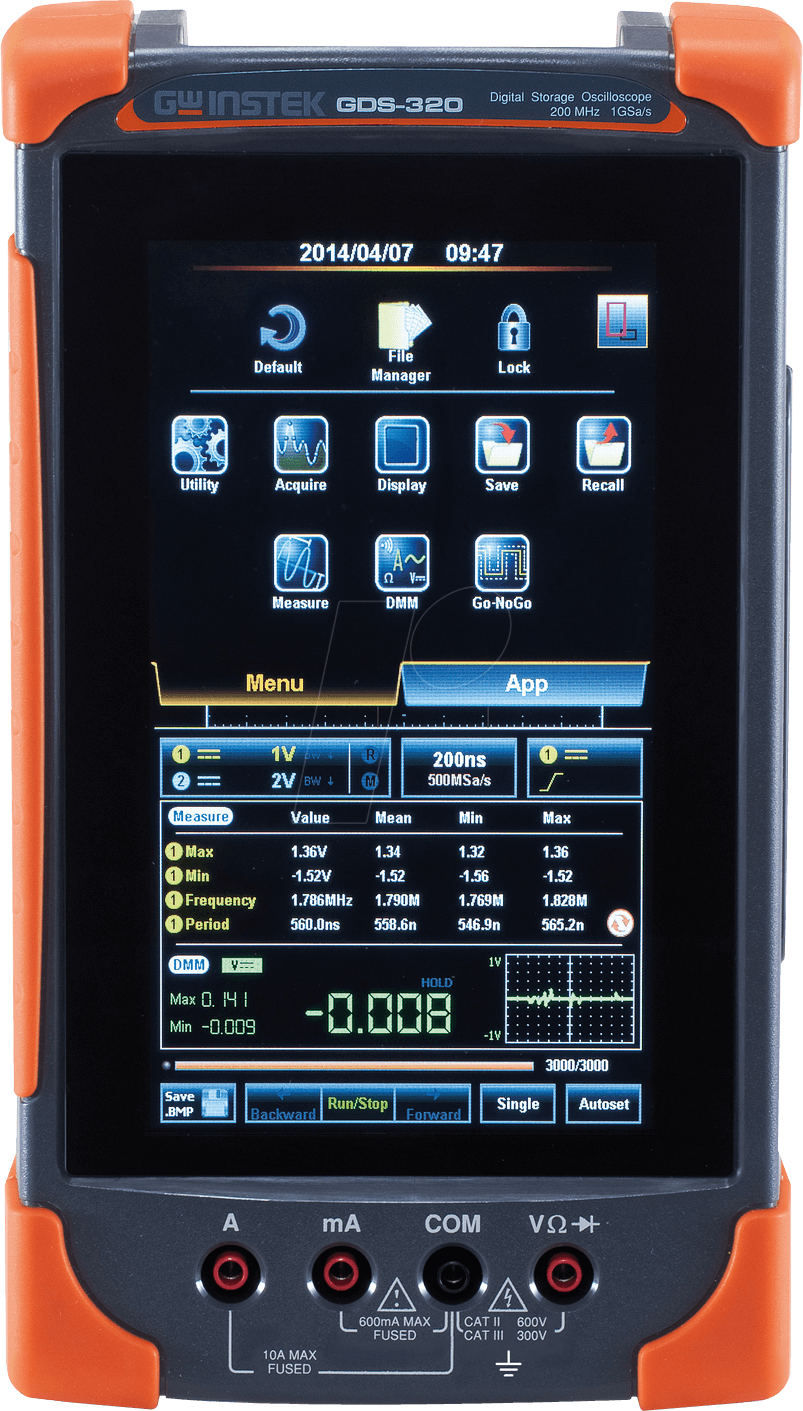

Professionelle Signaldiagnose jederzeit und überall: Das GDS-320 Handheld-Oszilloskop
Für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die präzise Signalanalysen auch außerhalb des Labors benötigen, bietet das GDS-320 Handheld-Oszilloskop eine unverzichtbare Lösung. Es schließt die Lücke zwischen stationären Geräten und der mobilen Arbeitsrealität, indem es umfassende Oszilloskop- und Multimeter-Funktionen in einem robusten, tragbaren Gehäuse vereint. Das GDS-320 ist die überlegene Wahl gegenüber herkömmlichen Lösungen, da es Ihnen ermöglicht, komplexe elektrische Signale mit einer Bandbreite von 200 MHz und zwei Kanälen detailliert zu untersuchen, Messwerte schnell und zuverlässig zu erfassen und dies alles mit der Flexibilität eines portablen Geräts.
Umfassende Leistung für anspruchsvolle Anwendungen
Das GDS-320 kombiniert ein leistungsstarkes 2-Kanal-Oszilloskop mit einem integrierten Multimeter, um eine breite Palette von Mess- und Diagnoseaufgaben abzudecken. Mit seiner Bandbreite von 200 MHz und einer hohen Abtastrate liefert es detaillierte Einblicke in schnelle Signalverläufe, was es zum idealen Werkzeug für die Fehlersuche in analogen und digitalen Schaltungen macht.
Hauptvorteile des GDS-320:
- Höchste Signalintegrität: Die 200 MHz Bandbreite ermöglicht die präzise Erfassung auch schneller Signaländerungen und feinster Details, die für die Diagnose kritisch sind.
- Vielseitige Messmöglichkeiten: Mit zwei Kanälen können Sie simultan verschiedene Signale vergleichen und analysieren, was die Fehlerlokalisierung erheblich vereinfacht.
- Integrierte Multimeter-Funktionalität: Sparen Sie Zeit und Platz durch die Kombination von Oszilloskop und Multimeter in einem Gerät. Messen Sie Spannung, Strom, Widerstand und mehr mit demselben Werkzeug.
- Intuitive Bedienung: Das übersichtliche Display und die logisch angeordneten Bedienelemente gewährleisten eine einfache und effiziente Handhabung, auch unter Zeitdruck.
- Robuste Bauweise: Konzipiert für den Einsatz unter realen Bedingungen, widersteht das GDS-320 den Anforderungen im Außeneinsatz und in Werkstätten.
- Portabilität: Dank seines kompakten und leichten Designs ist das GDS-320 der ideale Begleiter für mobile Service-Einsätze und Feldmessungen.
Technische Spezifikationen und Merkmale
Das GDS-320 wurde entwickelt, um Leistung, Benutzerfreundlichkeit und Robustheit in einem tragbaren Format zu vereinen. Jede Komponente und jedes Designmerkmal zielt darauf ab, die Effizienz und Genauigkeit der Messungen zu maximieren.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | GDS-320 |
| Oszilloskop-Bandbreite | 200 MHz |
| Anzahl der Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | Qualitative Aussage: Hoch, optimiert für Signaldetektion im Bereich der Bandbreite. Die tatsächliche Rate ist auf die präzise Erfassung von Signalen bis 200 MHz ausgelegt. |
| Vertikale Auflösung | Qualitative Aussage: Hohe Präzision für die genaue Amplitudenmessung. |
| Trigger-Modi | Umfassende Trigger-Optionen (z.B. Flanken-, Puls-, Video-Trigger) zur stabilen Erfassung von Signalen. |
| Anzeige | Hochauflösendes Farbdisplay für klare Signalvisualisierung und Menüführung. |
| Anschlüsse | Standardisierte BNC-Anschlüsse für Kanäle, USB-Schnittstelle zur Datenübertragung. |
| Stromversorgung | Akku-betrieben für maximale Mobilität, ergänzt durch Netzteilbetrieb. |
| Material & Haptik | Robustes, stoßfestes Gehäusematerial, das für den professionellen Einsatz konzipiert ist. Ergonomische Gummierung für sicheren Halt auch in anspruchsvollen Umgebungen. |
| Einsatzmöglichkeiten | Feldservice, Fehlersuche in Automotive, Industrieautomation, Elektronikentwicklung, Ausbildung und Forschung. |
Anwendungsbereiche für das GDS-320
Die Vielseitigkeit und Mobilität des GDS-320 machen es zu einem unverzichtbaren Werkzeug für eine breite Palette von Fachleuten und Anwendungsbereichen. Ob Sie komplexe Schaltungen analysieren oder einfache Messungen durchführen müssen, dieses Handheld-Oszilloskop liefert die benötigte Präzision und Flexibilität.
- Automobiltechnik: Diagnose von Steuergeräten, Sensoren und Aktuatoren. Überprüfung von Bussystemen wie CAN und LIN.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungssignalen, Frequenzumrichtern und Servomotoren.
- Telekommunikation: Messungen an Kommunikationsleitungen, Signalqualitätstests und Störungsanalysen.
- Entwicklungsabteilungen: Schnelle Prototypenanalyse, Verifikation von Designs und Fehlersuche in frühen Entwicklungsstadien.
- Wartungs- und Reparaturservices: Effiziente Fehlererkennung und -behebung vor Ort, ohne die Notwendigkeit, Geräte ins Labor zu transportieren.
- Ausbildung und Lehre: Ideal für den praktischen Unterricht in Schulen und Universitäten, um Studenten an reale Mess- und Diagnosetechniken heranzuführen.
Erweiterte Signaldiagnose-Features
Das GDS-320 bietet fortgeschrittene Funktionen, die über die reine Anzeige von Wellenformen hinausgehen. Diese Features ermöglichen eine tiefere Analyse von Signalen und beschleunigen den Diagnoseprozess erheblich.
- Automatische Messfunktionen: Sofortige Anzeige von wichtigen Signalparametern wie Spitze-zu-Spitze-Spannung, Mittelwert, Frequenz und Periodendauer.
- FFT-Analyse (Fast Fourier Transform): Umwandlung von Zeitbereichssignalen in den Frequenzbereich zur Identifizierung von Störsignalen und harmonischen Frequenzen.
- Speicherfunktionen: Speicherung von Wellenformen und Einstellungen für spätere Vergleiche und Dokumentationen.
- Benutzerdefinierte Messungen: Möglichkeit, spezifische Messungen und Trigger-Konfigurationen zu speichern und schnell abzurufen.
- Datentransfer: Übertragung von Messdaten und Screenshots auf einen PC zur weiteren Auswertung und Berichterstellung mittels USB-Schnittstelle.
Das integrierte Multimeter im Detail
Neben seinen Oszilloskop-Fähigkeiten bietet das GDS-320 ein voll funktionsfähiges Multimeter, das eine breite Palette elektrischer Messungen ermöglicht, ohne dass ein separates Gerät benötigt wird.
- Spannungsmessung: Präzise Messung von Gleich- (DC) und Wechselspannungen (AC) mit hoher Genauigkeit.
- Strommessung: Erfassung von Gleich- und Wechselströmen (oft über separate Anschlüsse oder mit geeigneten Stromwandlern).
- Widerstandsmessung: Bestimmung von Widerstandswerten zur Überprüfung von Komponenten und Leitungen.
- Durchgangsprüfung: Akustisches Signal bei niederohmigem Widerstand zur schnellen Überprüfung von Verbindungen.
- Diodentest: Ermittlung der Durchlassspannung von Dioden.
FAQ – Häufig gestellte Fragen zu GDS-320 – Handheld-Oszilloskop GDS-320, 200 MHz, 2 Kanäle, Multimeter
Ist das GDS-320 für den Einsatz im Feld geeignet?
Ja, das GDS-320 ist explizit für den mobilen Einsatz konzipiert. Sein robustes Gehäuse, die kompakte Größe und die Akku-Betriebsmöglichkeit machen es zum idealen Werkzeug für Servicearbeiten und Messungen außerhalb des Labors.
Welche Art von Signalen kann ich mit dem GDS-320 analysieren?
Das GDS-320 kann analoge und digitale Signale bis zu einer Bandbreite von 200 MHz analysieren. Dies umfasst eine Vielzahl von Signalen, wie sie in elektronischen Schaltungen, Kommunikationssystemen und industriellen Anwendungen vorkommen.
Wie unterscheidet sich das GDS-320 von einem stationären Oszilloskop?
Der Hauptunterschied liegt in der Portabilität. Während stationäre Oszilloskope oft für den Dauerbetrieb im Labor konzipiert sind und über noch höhere Bandbreiten oder spezialisiertere Funktionen verfügen können, bietet das GDS-320 die Freiheit der mobilen Anwendung ohne Kompromisse bei der Kernfunktionalität für viele gängige Aufgaben.
Ist die Bedienung des GDS-320 auch für Einsteiger verständlich?
Das GDS-320 verfügt über eine intuitive Benutzeroberfläche mit einem übersichtlichen Display und logisch angeordneten Bedienelementen. Es bietet automatische Messfunktionen, die auch weniger erfahrenen Nutzern helfen, schnell aussagekräftige Ergebnisse zu erzielen. Dennoch ist eine gewisse Grundkenntnis der Elektrotechnik für die effektive Nutzung eines Oszilloskops unerlässlich.
Welche Art von Multimeter-Messungen kann das GDS-320 durchführen?
Das integrierte Multimeter des GDS-320 unterstützt grundlegende Messungen wie Spannung (AC/DC), Strom (AC/DC), Widerstand und Durchgangsprüfung. Es deckt damit die häufigsten Anforderungen bei der Fehlerdiagnose ab.
Wie kann ich gemessene Daten vom GDS-320 sichern oder übertragen?
Das GDS-320 verfügt über eine USB-Schnittstelle, über die Sie Wellenformen, Screenshots und Messdaten auf einen Computer übertragen können. Dies ist für die Dokumentation von Messergebnissen oder für eine detailliertere Analyse unerlässlich.
Ist das GDS-320 für die Fehlersuche in Hochfrequenzanwendungen geeignet?
Mit einer Bandbreite von 200 MHz ist das GDS-320 gut geeignet für die Analyse von Signalen in vielen gängigen Hochfrequenzanwendungen. Für extrem hohe Frequenzen im Gigahertz-Bereich sind spezialisiertere Oszilloskope erforderlich.
