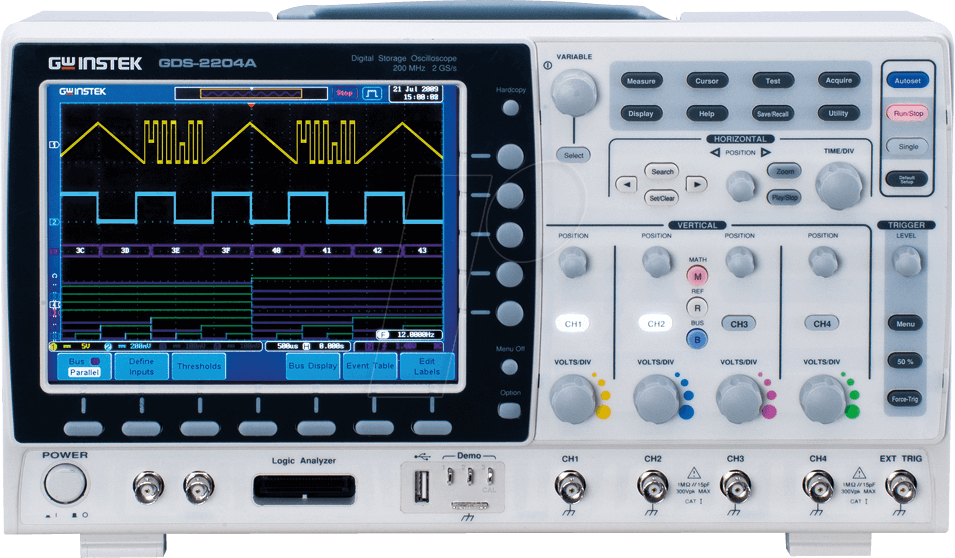

GDS-2204A – Digital-Speicher-Oszilloskop: Präzision und Vielseitigkeit für anspruchsvolle Messungen
Das GDS-2204A Digital-Speicher-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und Forscher, die exakte und zuverlässige Messergebnisse im Bereich der Elektronikentwicklung, Fehlerdiagnose und Signalverarbeitung benötigen. Mit seiner herausragenden Leistung und den vier flexibel nutzbaren Kanälen ermöglicht es eine detaillierte Analyse komplexer Signale, die mit einfacheren Messgeräten oft verborgen bleiben.
Überlegene Signalvisualisierung und Analyse
Das GDS-2204A setzt neue Maßstäbe in der Signalvisualisierung und -analyse. Seine 200 MHz Bandbreite erlaubt die präzise Erfassung schneller Signaländerungen, während die hohe Abtastrate und die umfangreiche Speichertiefe selbst feine Details von komplexen Wellenformen detailreich darstellen. Im Vergleich zu Standard-Oszilloskopen bietet das GDS-2204A eine signifikant höhere Auflösung und Genauigkeit, was die Identifizierung und Behebung von Problemen beschleunigt und die Entwicklungszeit verkürzt.
Leistungsstarke Funktionen für jeden Anwendungsfall
Die Stärke des GDS-2204A liegt in seiner durchdachten Funktionalität, die auf die Bedürfnisse professioneller Anwender zugeschnitten ist:
- Vier unabhängige Kanäle: Gleichzeitige Messung und Vergleich von bis zu vier Signalen, was für die Analyse von komplexen Schaltungen unerlässlich ist. Dies ermöglicht die Untersuchung von Zusammenhängen zwischen verschiedenen Signalpfaden.
- Hohe Bandbreite von 200 MHz: Erfasst auch hochfrequente Signale mit Klarheit und Präzision, was für die Entwicklung moderner digitaler Schaltungen und Hochgeschwindigkeitsschnittstellen von entscheidender Bedeutung ist.
- Großer Farbbildschirm: Eine klare und übersichtliche Darstellung der aufgezeichneten Wellenformen, die eine einfache Interpretation der Messergebnisse ermöglicht. Verschiedene Farben für die einzelnen Kanäle verbessern die Unterscheidbarkeit erheblich.
- Umfangreiche Trigger-Optionen: Flexible Einstellungsmöglichkeiten zur Triggerung auf verschiedenste Signalereignisse, inklusive Flankentriggern, Pulsbreitentriggern und Video-Triggern. Dies vereinfacht die Isolierung spezifischer Signalabschnitte.
- Automatische Messfunktionen: Eine Vielzahl integrierter automatischer Messungen (z.B. Amplitude, Frequenz, Periode, Anstiegs-/Abfallzeit) reduziert den manuellen Aufwand und erhöht die Effizienz.
- Speicherfunktionen: Die Möglichkeit, Wellenformen und Einstellungen zu speichern und abzurufen, erleichtert die Dokumentation und den Vergleich von Messergebnissen über längere Zeiträume.
- Benutzerfreundliche Bedienung: Intuitive Menüführung und gut erreichbare Bedienelemente sorgen für eine schnelle Einarbeitung und effizientes Arbeiten auch bei komplexen Messaufgaben.
Technische Spezifikationen im Detail
Das GDS-2204A überzeugt durch seine robusten technischen Spezifikationen, die es zu einem unverzichtbaren Werkzeug im Labor machen:
| Merkmal | Spezifikation |
|---|---|
| Modell | GDS-2204A |
| Bandbreite | 200 MHz |
| Kanäle | 4 |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s |
| Speichertiefe (maximal pro Kanal) | Bis zu 10 Mpts |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeitsbereich | 2 mV/div bis 10 V/div |
| Basiszeitbereich | 5 ns/div bis 100 s/div |
| Genauigkeit | ±3% |
| Display | 7-Zoll Farb-TFT-LCD |
| Anschlüsse | USB Host, USB Device, LAN (optional) |
| Stromversorgung | AC 100-240V, 50/60Hz |
| Abmessungen | 360 mm x 174 mm x 120 mm |
| Gewicht | Ca. 3.2 kg |
Anwendungsbereiche: Wo das GDS-2204A glänzt
Die Vielseitigkeit des GDS-2204A macht es zu einem geschätzten Werkzeug in zahlreichen Branchen und Anwendungsfeldern:
- Entwicklung und Prüfung von analogen und digitalen Schaltungen: Analyse von Steuer- und Datensignalen, Überprüfung von Timing-Beziehungen, Messung von Rauschen und Verzerrungen.
- Automobilindustrie: Diagnose von Bussystemen (z.B. CAN, LIN), Überprüfung von Steuergerätesignalen und Sensoren.
- Telekommunikation: Analyse von HF-Signalen, Überprüfung von Schnittstellenprotokollen, Fehlersuche in Kommunikationssystemen.
- Industrielle Automatisierung: Überwachung und Analyse von Steuersignalen, SPS-Programmierung und -Debugging, Prüfung von Motorsteuerungen.
- Forschung und Entwicklung: Grundlagenforschung in Physik und Ingenieurwissenschaften, Prototypenentwicklung und Validierung neuer Technologien.
- Ausbildung: Vermittlung praktischer Messtechnik-Kenntnisse an Studenten und Auszubildende in technischen Disziplinen.
FAQ – Häufig gestellte Fragen zu GDS-2204A – Digital-Speicher-Oszilloskop GDS-2204A, 200 MHz, 4 Kanäle
Wie unterscheidet sich das GDS-2204A von einem analogen Oszilloskop?
Ein Digital-Speicher-Oszilloskop wie das GDS-2204A digitalisiert das eingehende Signal und speichert es im Speicher, bevor es auf dem Bildschirm angezeigt wird. Dies ermöglicht Funktionen wie das Einfrieren von Wellenformen, automatische Messungen, Speicherung von Messdaten und eine präzisere Darstellung von Signalen mit hoher Wiederholrate, was bei analogen Oszilloskopen nicht möglich ist.
Ist die Bandbreite von 200 MHz für typische Elektronikprojekte ausreichend?
Für die meisten gängigen Elektronikprojekte, einschließlich der Entwicklung und Analyse von Mikrocontrollerschaltungen, digitalen Schnittstellen (wie SPI, I2C) und vielen analogen Schaltungen, ist eine Bandbreite von 200 MHz mehr als ausreichend. Sie ermöglicht eine detaillierte Betrachtung von Signalen, die Frequenzen bis zu diesem Limit aufweisen.
Welche Vorteile bieten die vier Kanäle des GDS-2204A?
Vier Kanäle erlauben die gleichzeitige Darstellung und Analyse mehrerer Signale. Dies ist entscheidend, um die Beziehungen zwischen verschiedenen Signalen in einer Schaltung zu verstehen, z.B. ein Taktsignal und ein Datensignal, oder um die Auswirkung einer Schaltungsänderung auf mehrere Punkte gleichzeitig zu beobachten.
Kann das GDS-2204A auch langsame Signale genau darstellen?
Ja, dank des breiten Basiszeitbereichs (von 5 ns/div bis 100 s/div) und der hohen Speichertiefe kann das GDS-2204A sowohl sehr schnelle als auch sehr langsame Signalereignisse präzise erfassen und darstellen. Dies ist nützlich für die Analyse von Einschaltvorgängen, Protokollsequenzen oder langsam driftenden Signalen.
Wie einfach ist die Bedienung des Oszilloskops für Anfänger?
Das GDS-2204A wurde mit Blick auf Benutzerfreundlichkeit entwickelt. Die Menüführung ist intuitiv gestaltet, und die wichtigsten Funktionen sind über dedizierte Tasten schnell zugänglich. Zusätzlich erleichtern die automatischen Messfunktionen und die klare Anzeige die Interpretation von Messergebnissen, was es auch für weniger erfahrene Benutzer zugänglich macht.
Welche Arten von Triggern stehen zur Verfügung?
Das GDS-2204A bietet eine breite Palette an Trigger-Optionen, darunter die Standard-Flankentriggerung, Pulsbreitentriggerung, ansteigende und fallende Flanken, sowie optional erweiterte Trigger-Modi, um spezifische Signalzustände oder Muster zu isolieren und zu analysieren. Dies ist essenziell, um seltene oder kurzzeitige Ereignisse zuverlässig zu erfassen.
Unterstützt das GDS-2204A externe Speichermedien oder eine PC-Anbindung?
Ja, das GDS-2204A verfügt über USB-Anschlüsse (Host und Device), die den Anschluss von USB-Speichersticks zur Speicherung von Wellenformen und Einstellungen sowie die Verbindung zu einem PC zur Datenübertragung und Fernsteuerung ermöglichen. Ein LAN-Anschluss (optional) erweitert die Möglichkeiten der Netzwerkintegration.
