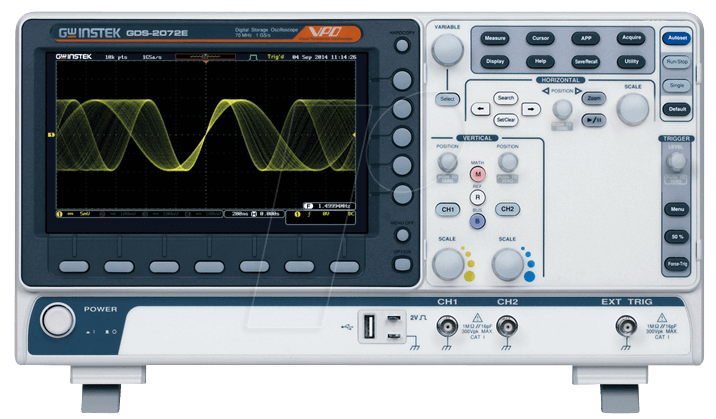

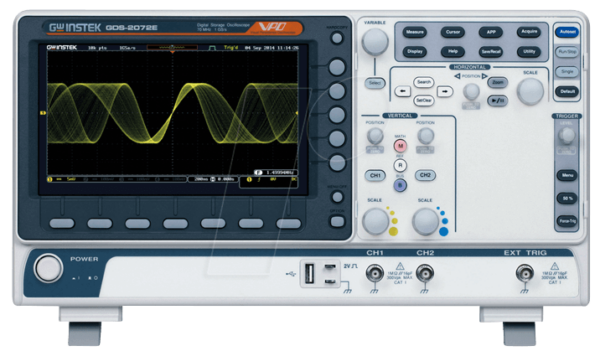

Präzise Messungen für anspruchsvolle Technik-Profis: Das GDS-2072E Digital-Speicher-Oszilloskop
Das GDS-2072E Digital-Speicher-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und Entwickler, die präzise und zuverlässige Messergebnisse in Echtzeit benötigen. Wenn Sie komplexe Signalformen analysieren, Fehler in Schaltungen lokalisieren oder die Leistung elektronischer Komponenten verifizieren müssen, bietet dieses Oszilloskop die notwendige Genauigkeit und Funktionalität, um Ihre Aufgaben effizient zu meistern. Es übertrifft Standardlösungen durch seine intuitive Bedienung, hohe Bandbreite und fortschrittlichen Analysefunktionen, die eine tiefere Einsicht in Ihre Signale ermöglichen.
Hervorragende Leistung und Vielseitigkeit
Das GDS-2072E kombiniert eine Bandbreite von 70 MHz mit zwei Kanälen, um eine detaillierte Untersuchung von Signalverläufen zu ermöglichen. Diese Spezifikationen sind entscheidend für die Analyse von analogen und digitalen Schaltungen im Niedrig- bis Mittelfrequenzbereich. Die hohe Abtastrate und die Auflösung des Displays gewährleisten, dass auch feine Signaländerungen klar erkennbar sind, was für die Fehlersuche und Optimierung unerlässlich ist.
Hauptvorteile des GDS-2072E:
- Hohe Bandbreite (70 MHz): Ermöglicht die präzise Darstellung von Signalen bis zu 70 MHz, ideal für eine breite Palette von Anwendungen in der Elektronikentwicklung und -prüfung.
- Zwei unabhängige Kanäle: Vergleichen und analysieren Sie gleichzeitig zwei verschiedene Signale, um Beziehungen und Unterschiede in Ihrer Schaltung zu verstehen.
- Großes, hochauflösendes Farbdisplay: Bietet eine klare und übersichtliche Darstellung von Wellenformen, Messwerten und Menüs, auch bei komplexen Signalen.
- Intuitive Bedienung: Mit übersichtlichen Bedienelementen und einem logischen Menüaufbau ist das Gerät schnell einsatzbereit und einfach zu bedienen, auch für weniger erfahrene Anwender.
- Automatisierte Messfunktionen: Schnelle Erfassung wichtiger Parameter wie Amplitude, Frequenz, Periode und Anstiegs-/Abfallzeit durch Knopfdruck.
- Umfangreiche Trigger-Optionen: Präzises Auslösen von Messungen anhand verschiedenster Kriterien, um spezifische Signalereignisse exakt zu erfassen und zu analysieren.
- Robuste Bauweise: Entwickelt für den professionellen Einsatz, hält das Gerät den Anforderungen im Labor- und Feldeinsatz stand.
- Konnektivitätsoptionen: Ermöglicht die einfache Datenübertragung und Archivierung von Messergebnissen für Dokumentation und weitere Analyse.
Technische Spezifikationen im Detail
Das GDS-2072E ist mit modernster Digitaltechnik ausgestattet, um herausragende Messergebnisse zu liefern. Die Echtzeit-Abtastrate sorgt dafür, dass keine Signalinformationen verloren gehen, während die vertikale Auflösung feinste Spannungsunterschiede sichtbar macht. Die fortschrittlichen Trigger-Modi, einschließlich Flanken-, Pulsweiten- und alternierender Trigger, ermöglichen die Isolierung und Analyse spezifischer Signalereignisse, die für die Diagnose komplexer Probleme unerlässlich sind.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des GDS-2072E macht es zu einem unverzichtbaren Werkzeug in zahlreichen Branchen und Anwendungen. Von der Entwicklung und Prüfung von Mikrocontrollerschaltungen über die Analyse von Audiosignalen bis hin zur Verifikation von Leistungselektronik – dieses Oszilloskop deckt ein breites Spektrum ab. Insbesondere in der Ausbildung und im Hobbybereich ermöglicht es Einsteigern, die Grundlagen der Elektronik praktisch zu erfahren und Signale greifbar zu machen.
Einsatzgebiete umfassen:
- Entwicklung und Debugging von digitalen und analogen Schaltungen
- Fehlersuche in Steuergeräten und Kommunikationssystemen
- Analyse von Audio- und Videosignalen
- Prüfung von Leistungselektronik
- Bildungseinrichtungen und Universitäten
- DIY-Elektronikprojekte und Hobbyanwendungen
- Qualitätssicherung und Produktionsprüfung
Produkt-Eigenschaften im Überblick
| Kategorie | Spezifikation |
|---|---|
| Modellbezeichnung | GDS-2072E |
| Typ | Digital-Speicher-Oszilloskop |
| Bandbreite | 70 MHz |
| Anzahl der Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GS/s (Echtzeit) |
| Vertikale Auflösung | 8 Bit |
| Eingangsimpedanz | 1 MΩ ± 5% parallel zu 20 pF ± 5 pF |
| Kopplungsarten | DC, AC, GND |
| Trigger-Modi | Edge, Pulse Width, Video, Slope, Alternate |
| Display | 7-Zoll TFT-LCD (Farbe) |
| Anschlüsse | USB-Host, USB-Gerät, LAN (optional), Trigger-Ausgang |
| Stromversorgung | AC 100-240V, 50/60 Hz |
| Abmessungen (B x H x T) | Ca. 301 mm x 152 mm x 107 mm |
| Gewicht | Ca. 2.5 kg |
FAQ – Häufig gestellte Fragen zu GDS-2072E – Digital-Speicher-Oszilloskop GDS-2072E, 70 MHz, 2 Kanäle
Ist das GDS-2072E für Anfänger geeignet?
Ja, das GDS-2072E ist aufgrund seiner intuitiven Bedienung und automatisierten Messfunktionen auch für Anfänger und Studenten gut geeignet. Die klare Menüstruktur und das übersichtliche Display erleichtern das Erlernen der Grundlagen der Oszilloskop-Bedienung und Signalmessung.
Welche Art von Signalen kann ich mit dem GDS-2072E messen?
Sie können eine Vielzahl von analogen und digitalen Signalen im Frequenzbereich bis 70 MHz messen. Dazu gehören beispielsweise rechteckige Signale, Sinuswellen, Transienten, pulsierende Signale und alle anderen elektrischen Spannungsverläufe innerhalb der Spezifikationen.
Wie übertrage ich Messdaten vom GDS-2072E auf meinen Computer?
Das GDS-2072E verfügt über USB-Anschlüsse (Host und Gerät), über die Sie Messdaten, Screenshots und Konfigurationen einfach auf einen USB-Speicherstick übertragen oder direkt an einen PC senden können. Optional ist auch eine LAN-Verbindung zur Netzwerkübertragung möglich.
Bietet das Oszilloskop erweiterte Analysefunktionen?
Ja, das GDS-2072E verfügt über verschiedene automatische Messfunktionen für wichtige Signalparameter sowie über Cursor-Messungen für die manuelle Analyse von Zeit- und Spannungsunterschieden. Die Möglichkeit, Wellenformen zu speichern und zu vergleichen, unterstützt ebenfalls die Analyse.
Ist das GDS-2072E für den Einsatz in rauen Umgebungen geeignet?
Das Oszilloskop ist für den professionellen Einsatz konzipiert und verfügt über eine robuste Bauweise. Es ist jedoch kein IP-geschütztes Gerät und sollte vor extremer Feuchtigkeit, Staub und direkter Sonneneinstrahlung geschützt werden, wie es bei den meisten elektronischen Messgeräten üblich ist.
Welche Arten von Triggern unterstützt das GDS-2072E?
Das GDS-2072E unterstützt eine Reihe von Trigger-Typen, um Signalereignisse präzise zu erfassen. Dazu gehören Flankentrigger, Pulsweitentrigger, Videotrigger, Flankentrigger (Slope) und alternierender Trigger.
Wie unterscheidet sich das GDS-2072E von anderen Oszilloskopen mit ähnlicher Bandbreite?
Das GDS-2072E zeichnet sich durch ein ausgezeichnetes Preis-Leistungs-Verhältnis aus. Es kombiniert eine solide Bandbreite von 70 MHz mit einer intuitiven Benutzeroberfläche, einem großen Farbdisplay und zuverlässigen Analysefunktionen, was es zu einer sehr wettbewerbsfähigen Option für professionelle Anwendungen macht, die eine präzise Signalmessung erfordern.
