Präzise Signalanalyse für anspruchsvolle Elektronikentwickler und Techniker

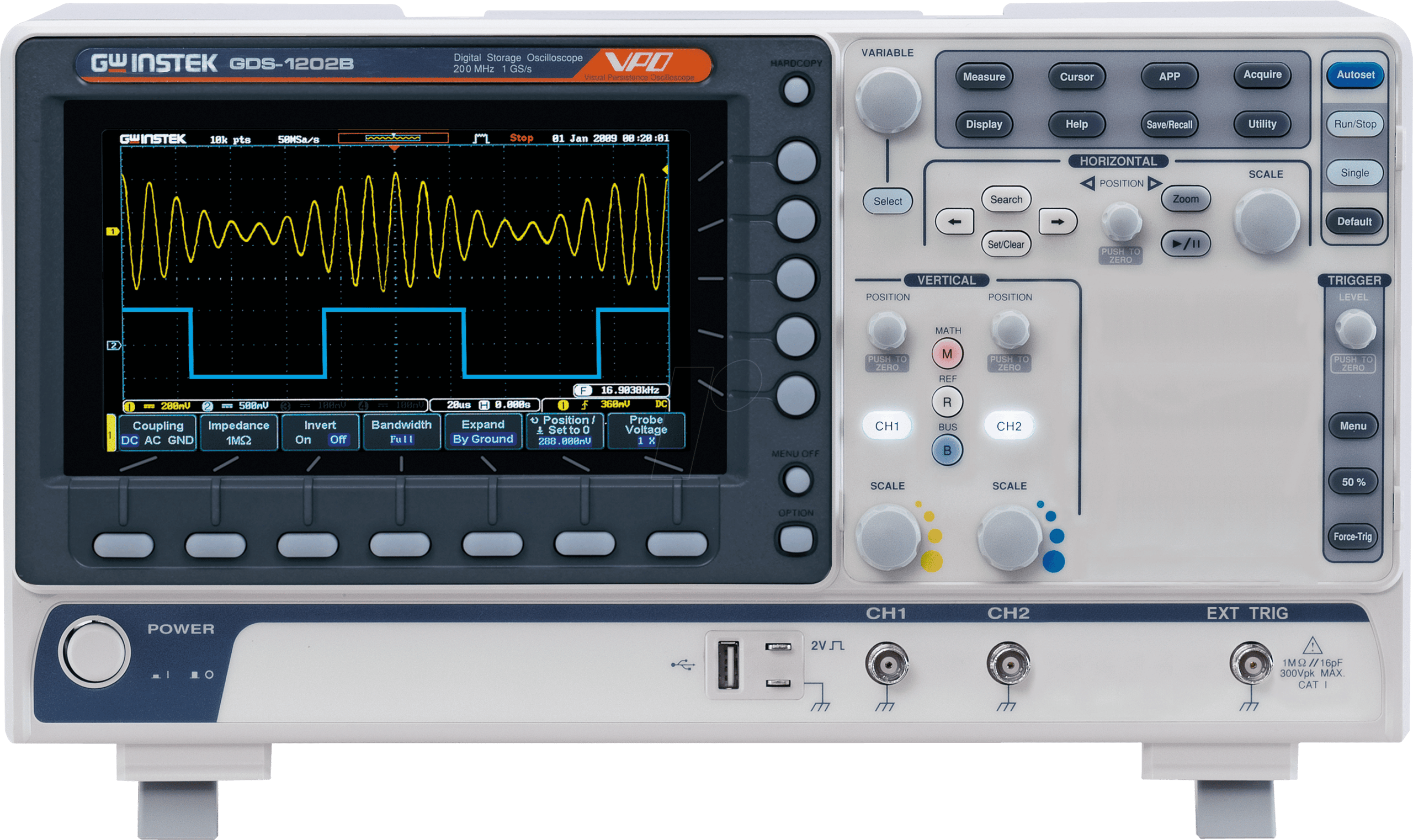

Das GDS-1202B Digital-Speicher-Oszilloskop mit 200 MHz Bandbreite und zwei Kanälen ist die ideale Lösung für alle, die eine zuverlässige und detaillierte Darstellung elektrischer Signale benötigen. Es adressiert die Notwendigkeit einer präzisen Fehlerdiagnose und Funktionsprüfung in komplexen Schaltungen, von der Prototypenentwicklung bis zur Wartung. Ingenieure, Techniker und Studenten im Bereich Elektrotechnik, Nachrichtentechnik und Automatisierung finden hier ein Werkzeug, das ihnen hilft, tiefgreifende Einblicke in das Verhalten ihrer Schaltungen zu gewinnen und Probleme schnell zu identifizieren.
Überlegene Leistung und Zuverlässigkeit: GDS-1202B im Detail
Das GDS-1202B setzt neue Maßstäbe in seiner Klasse durch die Kombination aus hoher Bandbreite, exzellenter Auflösung und intuitiver Bedienung. Während herkömmliche Oszilloskope oft Kompromisse bei der Detailgenauigkeit oder der Geschwindigkeit der Signalerfassung eingehen, bietet das GDS-1202B eine konsistente und verlässliche Performance. Seine fortschrittliche digitale Technologie ermöglicht die präzise Erfassung und Analyse transienter Ereignisse, die für die Fehlersuche entscheidend sind. Die zwei Kanäle erlauben den direkten Vergleich von Signalen, was die Identifizierung von Zeitverzögerungen, Phasenverschiebungen und kausalen Zusammenhängen erheblich vereinfacht.
Herausragende Merkmale für Ihre Analyse
- 200 MHz Bandbreite: Erfasst und analysiert Signale mit hoher Frequenzgenauigkeit, ideal für die Untersuchung von digitalen Bussystemen und Hochfrequenzschaltungen.
- 2 Kanäle: Ermöglicht den gleichzeitigen Vergleich und die Analyse von zwei unabhängigen Signalen, was die Effizienz bei der Fehlersuche und Funktionsprüfung steigert.
- Hohe Abtastrate: Die schnelle Abtastung sichert eine detailgetreue Wiedergabe auch von schnellen Signaländerungen und komplexen Wellenformen.
- Großer Speichertiefen: Ermöglicht die Erfassung langer Signalverläufe, um auch seltene oder transienten Ereignisse detailliert untersuchen zu können.
- Intuitive Benutzeroberfläche: Ein übersichtliches Display und logisch angeordnete Bedienelemente erleichtern die schnelle Einarbeitung und effiziente Bedienung.
- Umfangreiche Trigger-Optionen: Ermöglicht das präzise Auslösen der Signalerfassung auf Basis verschiedener Kriterien, was die Isolierung spezifischer Signalereignisse erleichtert.
- Automatisierte Messfunktionen: Bietet eine Vielzahl vordefinierter Messungen wie Spannung, Frequenz, Periode und mehr, was die Analysezeit signifikant verkürzt.
- Robustes Gehäuse: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, bietet es Langlebigkeit und Zuverlässigkeit.
Technische Spezifikationen im Überblick
| Eigenschaft | Details |
|---|---|
| Modell | GDS-1202B |
| Typ | Digital-Speicher-Oszilloskop |
| Bandbreite | 200 MHz |
| Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | Hochpräzise digitale Abtastung zur detailgetreuen Signalerfassung |
| Speichertiefe | Erweiterter Speicher für detaillierte Signalaufzeichnung |
| Anzeigetyp | Hochauflösendes LCD-Display für klare Wellenformdarstellung |
| Trigger-Funktionen | Umfangreiche Trigger-Modi zur präzisen Signalauslösung |
| Automessungen | Integrierte Automessfunktionen für gängige Signalparameter |
| Anschlussmöglichkeiten | Standardisierte Anschlüsse für Sonden und externe Geräte |
Anwendungsbereiche für das GDS-1202B
Das GDS-1202B Digital-Speicher-Oszilloskop ist ein unverzichtbares Werkzeug in zahlreichen technischen Disziplinen. Seine Vielseitigkeit erlaubt den Einsatz in Bereichen wie:
- Entwicklung und Prüfung digitaler Schaltungen: Analyse von Datenbussen, Taktungssignalen und Steuerleitungen.
- Fehlersuche in analogen Schaltungen: Untersuchung von Audio- und Videosignalen, Leistungselektronik und Sensorschaltungen.
- Ausbildung und Lehre: Ideal für Universitäten und technische Schulen zur Vermittlung praxisnaher Messtechnik.
- Kfz-Elektronik: Diagnose von Kommunikationsbussen (CAN, LIN) und Steuersignalen.
- Industrielle Automatisierung: Überwachung und Analyse von Steuersignalen, Sensoren und Aktoren in Produktionsanlagen.
- Forschung und Entwicklung: Charakterisierung neuer Schaltungskonzepte und Bauteile.
Erweiterte Analysefunktionen für tiefergehende Einblicke
Die Leistungsfähigkeit des GDS-1202B geht weit über die einfache Anzeige von Wellenformen hinaus. Durch seine fortschrittlichen digitalen Signalverarbeitungsfähigkeiten können Anwender komplexe Analysen durchführen, die mit analogen Oszilloskopen nicht möglich wären. Dazu gehören beispielsweise die Fähigkeit, bestimmte Signalformen zu filtern, mathematische Operationen auf erfassten Signalen durchzuführen oder Frequenzanalysen mittels integrierter FFT-Funktionen vorzunehmen. Diese Funktionen sind entscheidend, um subtile Probleme in Schaltungen zu erkennen, die sich nicht direkt als offensichtliche Anomalien der Wellenform zeigen. Die hohe Auflösung des Displays und die präzise Farbwiedergabe sorgen dabei für eine exzellente Lesbarkeit, selbst bei komplexen Signalüberlagerungen. Die Möglichkeit, Trigger-Punkte präzise zu setzen und die Erfassung basierend auf komplexen Bedingungen auszulösen, spart erheblich Zeit bei der Suche nach seltenen Fehlern oder intermittierenden Problemen.
Optimierte Benutzererfahrung und Ergonomie
Das Design des GDS-1202B wurde unter Berücksichtigung der Bedürfnisse professioneller Anwender entwickelt. Die intuitive Menüführung und die logisch angeordneten Bedientasten ermöglichen eine schnelle und effiziente Einstellung der Messparameter. Das helle und kontrastreiche LCD-Display stellt die erfassten Wellenformen stets klar und deutlich dar, auch bei unterschiedlichen Lichtverhältnissen. Die kompakte Bauweise und das robuste Gehäuse machen das Oszilloskop zudem zu einem zuverlässigen Begleiter im Feld oder in Werkstätten, wo es auch unter rauen Bedingungen bestehen muss. Die Standardanschlüsse für Sonden und die einfache Integration in bestehende Messaufbauten gewährleisten einen nahtlosen Arbeitsprozess.
FAQ – Häufig gestellte Fragen zu GDS-1202B – Digital-Speicher-Oszilloskop GDS-1202B, 200 MHz, 2 Kanäle
Was sind die Hauptvorteile des GDS-1202B gegenüber einem analogen Oszilloskop?
Das GDS-1202B bietet im Vergleich zu analogen Oszilloskopen entscheidende Vorteile wie die digitale Speicherung von Wellenformen, die Möglichkeit zur nachträglichen Analyse und Bearbeitung von Signalen, eine höhere Messgenauigkeit und eine breitere Palette an automatisierten Messfunktionen. Digitale Oszilloskope erlauben zudem die Erfassung und Darstellung von transienten Ereignissen, die bei analogen Geräten oft untergehen würden.
Ist das GDS-1202B für die Fehlersuche in schnellen digitalen Bussystemen geeignet?
Ja, mit einer Bandbreite von 200 MHz und einer hohen Abtastrate ist das GDS-1202B sehr gut für die Analyse von digitalen Bussystemen wie SPI, I2C oder CAN geeignet. Es ermöglicht die präzise Erfassung und Darstellung der Signalflanken und Timing-Eigenschaften, die für die Identifizierung von Kommunikationsfehlern essenziell sind.
Welche Art von Anwendern profitiert am meisten von diesem Oszilloskop?
Das GDS-1202B richtet sich primär an professionelle Anwender wie Elektronikingenieure, Techniker in der Entwicklung, Prüfung und Wartung sowie an Lehrende und Studierende im technischen Bereich, die eine zuverlässige und präzise Lösung für die Signalanalyse benötigen.
Wie funktioniert die Speichertiefe und warum ist sie wichtig?
Die Speichertiefe gibt an, wie viele Datenpunkte das Oszilloskop erfassen und speichern kann, um eine Wellenform darzustellen. Eine größere Speichertiefe ermöglicht die Erfassung längerer Signalabschnitte oder schnellerer Signale mit hoher Detailtreue. Dies ist entscheidend, um auch seltene oder kurzzeitige Ereignisse im Signalverlauf detailliert untersuchen zu können.
Welche Möglichkeiten zur Signalverbesserung und Analyse bietet das GDS-1202B?
Das GDS-1202B verfügt über integrierte Funktionen zur Signalverbesserung wie Rauschunterdrückung und Filterung. Darüber hinaus bietet es diverse automatische Messfunktionen für Spannung, Frequenz, Zeit und mehr. Durch die digitale Darstellung können Wellenformen gezoomt, verschoben und verglichen werden, was die Analyse erheblich erleichtert.
Benötige ich spezielles Zubehör für den Betrieb des GDS-1202B?
Standardmäßig wird das Oszilloskop mit den notwendigen Tastköpfen für die beiden Kanäle geliefert. Für spezifische Messungen oder zur Erweiterung der Messmöglichkeiten können zusätzliche Tastköpfe, Adapter oder Messleitungen je nach Anwendung erforderlich sein.
Wie gewährleistet das GDS-1202B eine hohe Genauigkeit bei der Messung?
Die hohe Genauigkeit des GDS-1202B wird durch die präzise digitale Signalverarbeitung, die hohe Auflösung des Analog-Digital-Wandlers (ADC) und die exakte Kalibrierung des Geräts gewährleistet. Die 200 MHz Bandbreite sorgt dafür, dass Signale bis zu dieser Frequenz akkurat erfasst werden, ohne signifikante Dämpfung oder Verzerrung.
