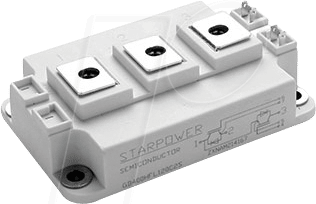

Maximale Leistung und Effizienz für anspruchsvolle Stromversorgungen: GD400HFY120C2S IGBT-Array-Modul
Das GD400HFY120C2S IGBT-Array-Modul mit Halbbrückentopologie und einer Spannungsfestigkeit von 1200 V bei einem Dauerstrom von 400 A ist die ultimative Lösung für Ingenieure und Entwickler, die nach kompromissloser Zuverlässigkeit und höchster Schaltleistung in ihren anspruchsvollen Stromversorgungsanwendungen suchen. Dieses Modul minimiert Verluste, maximiert die Effizienz und ermöglicht kompaktere, leistungsfähigere Systemdesigns, die über die Möglichkeiten herkömmlicher Einzelbauteile hinausgehen.
Überlegene Leistung und Zuverlässigkeit im C2.3-Gehäuse
Das GD400HFY120C2S setzt neue Maßstäbe in Bezug auf Energiewandlungseffizienz und Robustheit. Durch die Integration mehrerer Insulated Gate Bipolar Transistoren (IGBTs) in einer intelligenten Halbbrückenkonfiguration, gepaart mit fortschrittlichen Sperrschichten und optimierter Gate-Ansteuerung, bietet dieses Modul signifikant geringere Schalt- und Leitungsverluste im Vergleich zu diskreten Lösungen. Dies resultiert direkt in einer höheren Gesamtsystemeffizienz, reduzierten Wärmeentwicklung und damit einer erhöhten Lebensdauer der Komponenten sowie potenziell kleineren Kühlsystemen. Das bewährte C2.3-Gehäuse gewährleistet eine exzellente thermische Anbindung und eine hohe elektrische Isolation, was für den sicheren und stabilen Betrieb in Hochleistungsanwendungen unerlässlich ist.
Kernvorteile des GD400HFY120C2S IGBT-Array-Moduls
- Höchste Stromtragfähigkeit: Mit 400 A Dauerstrom und einer Spitzenstromfähigkeit, die für dynamische Lastwechsel ausgelegt ist, bewältigt dieses Modul mühelos anspruchsvollste Stromanforderungen.
- Breite Spannungsfestigkeit: Die 1200 V Nennspannung eröffnet Einsatzmöglichkeiten in einem breiten Spektrum von Hochspannungsanwendungen, darunter industrielle Antriebe, erneuerbare Energien und Netzersatzanlagen.
- Optimierte Halbbrückentopologie: Die integrierte Halbbrücke reduziert Bauteilanzahl, vereinfacht das Layout und minimiert parasitäre Induktivitäten, was zu schnelleren Schaltzeiten und geringeren EMI-Emissionen führt.
- Reduzierte Schaltverluste: Fortschrittliche IGBT-Technologie mit optimierter Kommutierung sorgt für signifikant niedrigere Verluste bei hohen Frequenzen, was die Effizienz steigert und die Wärmeentwicklung minimiert.
- Verbesserte thermische Leistung: Das C2.3-Gehäuse ermöglicht eine effiziente Wärmeabfuhr, was eine höhere Leistungsdichte und zuverlässigen Betrieb unter Lastbedingungen erlaubt.
- Robustheit und Langlebigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Zuverlässigkeit, selbst unter extremen Umgebungsbedingungen.
- Vereinfachtes Systemdesign: Die Integration mehrerer Leistungshalbleiter in einem einzigen Modul reduziert die Komplexität des Schaltungsdesigns und der Leiterplattenlayoutgestaltung, was Zeit und Kosten spart.
Technische Spezifikationen im Detail
Das GD400HFY120C2S ist ein Paradebeispiel für fortschrittliche Leistungselektronik, konzipiert für maximale Leistungsausbeute und Zuverlässigkeit. Die Kombination aus einer robusten Halbbrückenschaltung, einer beachtlichen Spannungs- und Stromtragfähigkeit sowie der bewährten C2.3-Gehäusetechnologie macht es zur idealen Wahl für eine Vielzahl von Hochleistungsanwendungen.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | IGBT-Array-Modul, Halbbrücke |
| Maximale Sperrspannung (VCES) | 1200 V |
| Dauerstrom (IC bei 25°C) | 400 A |
| Gehäusetyp | C2.3 (Standard-Hochleistungs-Kühlkörpermodul) |
| Integrationsebene | Fortschrittliche IGBT-Technologie für optimierte Leitungs- und Schaltverluste |
| Anschlussart | Schraubanschlüsse für Leistung und Gatesignale für einfache und sichere Montage |
| Thermische Kopplung | Optimiert für den Einsatz mit marktüblichen Kühlkörpern zur maximalen Wärmeableitung |
| Anwendungsbereiche | Industrielle Antriebe, Umrichter, regenerative Energiesysteme, USV-Anlagen, Schweißstromversorgungen |
Anwendungsbereiche und Systemintegration
Das GD400HFY120C2S IGBT-Array-Modul ist prädestiniert für eine breite Palette von anspruchsvollen Elektroenergieumwandlungsaufgaben. Seine hohe Leistungsdichte und Robustheit machen es zur idealen Komponente für:
- Industrielle Motorsteuerungen und Frequenzumrichter: Ermöglicht die präzise und energieeffiziente Steuerung von Asynchron- und Synchronmotoren in industriellen Prozessen, Pumpen- und Lüfteranwendungen, wo hohe Ströme und Spannungen Standard sind.
- Erneuerbare Energiesysteme: Optimiert die Energieumwandlung in Solar-Wechselrichtern und Windenergieanlagen, indem es die effiziente Einspeisung von Gleichstrom in das Wechselstromnetz sicherstellt und dabei minimale Verluste aufweist.
- USV-Systeme und Notstromversorgungen: Gewährleistet eine unterbrechungsfreie Stromversorgung durch effiziente Umwandlung von Gleich- in Wechselstrom unter verschiedensten Lastbedingungen und sorgt für höchste Zuverlässigkeit im Ernstfall.
- Schweißstromversorgungen: Bietet die notwendige hohe Strombelastbarkeit und schnelle Regelbarkeit für professionelle Schweißgeräte, wo präzise Strompulse und hohe Energieeffizienz entscheidend sind.
- Induktionsheizsysteme: Ermöglicht die Erzeugung hoher Wechselströme für industrielle Induktionsheiz- und Schmelzprozesse mit gesteigerter Effizienz und verbesserter Regelbarkeit.
Die Integration in bestehende oder neue Systeme wird durch das standardisierte C2.3-Gehäuse und die klaren Anschlussmöglichkeiten für Leistung und Steuersignale erheblich vereinfacht. Eine sorgfältige Auslegung der Gate-Ansteuerung ist empfehlenswert, um das volle Potenzial des Moduls bezüglich Schaltgeschwindigkeit und Effizienz auszuschöpfen. Die thermische Anbindung an einen geeigneten Kühlkörper ist kritisch für die Betriebssicherheit und Lebensdauer des Moduls.
Konstruktion und Materialinnovationen
Das GD400HFY120C2S repräsentiert den aktuellen Stand der Technik in der Leistungshalbleiterfertigung. Die Kerntechnologie basiert auf optimierten IGBT-Chips mit verbesserter Blocking-Fähigkeit und reduziertem Durchlasswiderstand. Die Chip-Fertigung erfolgt unter streng kontrollierten Bedingungen, um höchste Zuverlässigkeit und gleichbleibende Leistung zu gewährleisten. Die Verbindungstechnik im Inneren des Moduls nutzt fortschrittliche Bonddrähte und Lötverfahren, um einen geringen Übergangswiderstand und eine hohe thermische Leitfähigkeit zu erreichen. Die Gehäusestruktur des C2.3-Typs besteht aus hochisolierenden und thermisch leitfähigen Materialien, die eine effektive Wärmeableitung vom Chip zum Kühlkörper sicherstellen und gleichzeitig eine hohe elektrische Sicherheit bieten.
FAQ – Häufig gestellte Fragen zu GD400HFY120C2S – IGBT-Array-Modul, Halbbrücke, 1200 V, 400 A, C2.3-Gehäuse
Was ist die Hauptanwendung des GD400HFY120C2S IGBT-Moduls?
Das GD400HFY120C2S ist primär für Hochleistungsanwendungen in der Stromwandlung konzipiert, wie industrielle Antriebe, Wechselrichter für erneuerbare Energien, USV-Systeme und professionelle Schweißstromversorgungen, wo hohe Spannungen, Ströme und Effizienz gefordert sind.
Welche Vorteile bietet die Halbbrückentopologie in diesem Modul?
Die Halbbrückentopologie reduziert die Anzahl der benötigten Bauteile im Vergleich zu diskreten Lösungen, vereinfacht das Schaltungsdesign, minimiert parasitäre Induktivitäten und führt zu schnelleren Schaltvorgängen und geringeren elektromagnetischen Störungen (EMI).
Wie stelle ich die optimale Kühlung für das GD400HFY120C2S sicher?
Für eine optimale Kühlung sollte das Modul fest mit einem geeigneten Kühlkörper verbunden werden, der für die abzuführende Verlustleistung ausgelegt ist. Die Verwendung von Wärmeleitpaste zwischen Modul und Kühlkörper ist essentiell, um den thermischen Übergangswiderstand zu minimieren.
Ist das GD400HFY120C2S für hohe Schaltfrequenzen geeignet?
Ja, dank der fortschrittlichen IGBT-Technologie und der optimierten Chip-Architektur ist das GD400HFY120C2S für den Betrieb bei hohen Schaltfrequenzen ausgelegt, was zu einer hohen Systemeffizienz beiträgt.
Welche Art von Gate-Treiber wird für dieses Modul empfohlen?
Es wird ein dedizierter IGBT-Gate-Treiber empfohlen, der die erforderlichen Spannungspegel für die Gate-Ansteuerung liefert und über Schutzfunktionen wie Unterspannungsabschaltung (UVLO) verfügt, um einen sicheren Betrieb zu gewährleisten.
Kann das Modul kurzzeitige Überlastungen bewältigen?
Das Modul verfügt über eine bestimmte Kurzzeitstromfähigkeit, die in den detaillierten technischen Datenblättern spezifiziert ist. Eine Auslegung, die diese Grenzen häufig überschreitet, kann die Lebensdauer des Moduls beeinträchtigen.
Was bedeutet die Angabe „C2.3-Gehäuse“?
„C2.3“ bezeichnet eine standardisierte Gehäuseform für Hochleistungs-Leistungshalbleiter, die eine gute thermische Anbindung an Kühlkörper und eine robuste elektrische Isolation für den Einsatz in anspruchsvollen industriellen Umgebungen bietet.
