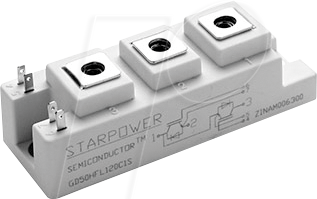

Leistungsstarke Energiewandlung für anspruchsvolle Anwendungen: GD100HFU120C1S IGBT-Array-Modul
Das GD100HFU120C1S IGBT-Array-Modul ist die ultimative Lösung für Ingenieure und Systementwickler, die höchste Effizienz und Zuverlässigkeit bei der Steuerung von Hochleistungs-Stromversorgungen und Motorantrieben benötigen. Wenn Sie nach einer kompakten und leistungsfähigen Halbbrückenschaltung suchen, die anspruchsvolle Schaltanforderungen bei hohen Spannungen meistert, dann ist dieses Modul Ihre erste Wahl.
Überragende Leistung und Effizienz
Das GD100HFU120C1S IGBT-Array-Modul wurde entwickelt, um Standardlösungen in puncto Leistungsdichte und Energieeffizienz deutlich zu übertreffen. Seine fortschrittliche Halbleitertechnologie und die optimierte Modulstruktur minimieren Schalt- und Leitungverluste, was zu einer verbesserten Gesamteffizienz Ihres Systems führt. Dies resultiert nicht nur in geringeren Betriebskosten durch reduzierten Energieverbrauch, sondern auch in einer reduzierten Wärmeentwicklung, die wiederum die Lebensdauer der gesamten Anwendung verlängert.
Optimierte Halbbrückenkonfiguration
Als hochentwickeltes Halbbrückenmodul bietet das GD100HFU120C1S eine integrierte Lösung für eine Vielzahl von Wechselrichter- und Umrichteranwendungen. Die präzise Abstimmung der IGBTs und Freilaufdioden innerhalb einer einzigen Einheit gewährleistet eine optimale Leistung und minimiert parasitäre Effekte, die bei diskreten Komponenten auftreten können. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten externen Bauteile.
Hauptvorteile des GD100HFU120C1S
- Höchste Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 1200 V ist dieses Modul ideal für Anwendungen, die mit hohen Netzspannungen oder induktiven Lasten arbeiten, wo Robustheit und Sicherheit an erster Stelle stehen.
- Ausgezeichnete Strombelastbarkeit: Die kontinuierliche Strombelastbarkeit von 100 A ermöglicht den Einsatz in leistungsintensiven Applikationen, wie z.B. Industrieantrieben, unterbrechungsfreien Stromversorgungen (USV) und erneuerbaren Energiequellen.
- Minimierte Schaltverluste: Die verwendete Trench-IGBT-Technologie in Kombination mit schnellen Freilaufdioden minimiert die Energieverluste während der Schaltvorgänge, was zu einer signifikanten Steigerung der Gesamteffizienz führt.
- Kompaktes C1.0-Gehäuse: Das speziell entwickelte C1.0-Gehäuse bietet eine hohe Leistungsdichte und eine verbesserte thermische Anbindung an Kühlkörper, was eine effiziente Wärmeabfuhr ermöglicht und Platz im Schaltschrank spart.
- Hohe Zuverlässigkeit und Lebensdauer: Durch den Einsatz hochwertiger Materialien und eine sorgfältige Fertigung erfüllt dieses Modul höchste Zuverlässigkeitsanforderungen für kritische industrielle Umgebungen.
- Vereinfachtes Layout und reduzierte Komplexität: Als integrierte Halbbrücke reduziert das Modul die Anzahl der externen Verbindungen und Bauteile, was zu einem kompakteren und zuverlässigeren Gesamtsystemdesign führt.
- Hervorragende EMV-Eigenschaften: Die optimierte interne Struktur und das Gehäusedesign tragen zu einer reduzierten elektromagnetischen Strahlung bei, was die Einhaltung strenger EMV-Normen erleichtert.
Detaillierte Produktdaten und Spezifikationen
| Merkmal | Beschreibung / Spezifikation |
|---|---|
| Typ | IGBT-Array-Modul, Halbbrücke |
| Max. Sperrspannung (VCES) | 1200 V |
| Max. Kollektorstrom (IC) | 100 A (kontinuierlich bei 25°C Gehäusetemperatur) |
| Gehäuse-Typ | C1.0-Gehäuse |
| Technologie | Trench-IGBT mit schnellen, weich schaltenden Freilaufdioden |
| Anschlussart | Hervorragende thermische Anbindung durch Kupfer-Basisplatte und integrierte Anschlusspins |
| Anwendungen | Industrielle Motorantriebe, Wechselrichter für erneuerbare Energien, unterbrechungsfreie Stromversorgungen (USV), Schweißstromversorgungen, Hochfrequenz-Schaltnetzteile |
| Thermischer Widerstand (Rth(j-c)) | Sehr gering durch optimierte Konstruktion, gewährleistet exzellente Kühlung |
| Isolationsspannung | Hohe Spannungsfestigkeit des Gehäuses für sichere Anwendung in Hochspannungsumgebungen |
Anwendungsbereiche und technische Tiefe
Das GD100HFU120C1S ist ein wesentlicher Baustein für Anwendungen, die eine präzise und effiziente Steuerung von elektrischer Energie erfordern. Im Bereich der industriellen Motorsteuerung ermöglicht es die Realisierung von Frequenzumrichtern, die eine stufenlose Drehzahlregelung von Asynchron- und Synchronmotoren erlauben. Dies führt zu Energieeinsparungen und einer verbesserten Prozesskontrolle in Produktionsanlagen. Für die Integration erneuerbarer Energien, wie z.B. in Photovoltaik-Wechselrichtern oder Windenergieanlagen, bietet das Modul die notwendige Spannungsfestigkeit und Strombelastbarkeit, um die erzeugte Energie effizient in das Stromnetz einzuspeisen. Die fortschrittliche Trench-IGBT-Technologie zeichnet sich durch geringe Leitungsverluste und einen sanften Schaltübergang aus, was die Schaltfrequenz erhöhen und die Verluste weiter minimieren kann. Die integrierte Halbbrückenkonfiguration vereinfacht das Schaltungsdesign für Pulsweitenmodulations- (PWM) Steuerungen und reduziert die Anzahl der benötigten externen Bauteile wie Gate-Treiber und Entkopplungskondensatoren.
Gehäuse- und thermisches Design
Das C1.0-Gehäuse des GD100HFU120C1S ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit des Moduls. Es ist darauf ausgelegt, eine maximale Wärmeableitung zu ermöglichen. Die integrierte Kupfer-Basisplatte mit hoher Wärmeleitfähigkeit sorgt für eine exzellente thermische Kopplung an einen geeigneten Kühlkörper. Dies ist essenziell, um die Chiptemperaturen unter den zulässigen Grenzwerten zu halten, selbst unter hoher Last und bei Umgebungstemperaturen, die in industriellen Umgebungen üblich sind. Die reduzierte thermische Impedanz zwischen dem Halbleiterchip und dem Kühlkörper minimiert die Verlustleistung, die in Wärme umgewandelt wird, und erhöht somit die Lebensdauer des Moduls und des Gesamtsystems. Die robuste Bauweise des Gehäuses gewährleistet zudem eine hohe mechanische Stabilität und eine zuverlässige elektrische Isolation.
Häufig gestellte Fragen (FAQ) zu GD100HFU120C1S – IGBT-Array-Modul, Halbbrücke, 1200 V, 100 A, C1.0-Gehäuse, Ultra
Welche Arten von Anwendungen sind ideal für das GD100HFU120C1S IGBT-Array-Modul?
Das GD100HFU120C1S eignet sich hervorragend für anspruchsvolle Anwendungen wie industrielle Motorantriebe, Wechselrichter für erneuerbare Energien (z.B. Solar- und Windkraftanlagen), unterbrechungsfreie Stromversorgungen (USV), Hochstrom-Schweißgeräte und Hf-Schaltnetzteile, bei denen hohe Spannungsfestigkeit und Strombelastbarkeit gefordert sind.
Was bedeutet die Halbbrückenkonfiguration bei diesem Modul?
Die Halbbrückenkonfiguration bedeutet, dass das Modul zwei IGBTs und die zugehörigen Freilaufdioden in einer spezifischen Anordnung integriert, die für die Erzeugung von Wechselspannung oder die Steuerung von Lasten mit zwei Zuständen (ein/aus) typisch ist. Es ist eine Standardtopologie für viele Leistungselektronik-Anwendungen und vereinfacht das Schaltungsdesign.
Ist das GD100HFU120C1S für den Betrieb bei hohen Umgebungstemperaturen geeignet?
Ja, das Modul ist für den Betrieb in anspruchsvollen Umgebungen ausgelegt. Dank des C1.0-Gehäuses mit exzellenter thermischer Anbindung an einen Kühlkörper können hohe Leistungsdichten auch bei erhöhten Umgebungstemperaturen sicher erreicht werden. Es ist jedoch unerlässlich, eine ausreichende Kühlung durch einen geeigneten Kühlkörper und ggf. Lüfter sicherzustellen, um die spezifizierten Betriebstemperaturen der Halbleiter einzuhalten.
Welche Vorteile bietet die Trench-IGBT-Technologie?
Die Trench-IGBT-Technologie zeichnet sich durch eine hohe Leistungsdichte, geringere Schalt- und Leitungsverluste sowie ein sanfteres Schaltverhalten aus. Dies führt zu einer höheren Gesamteffizienz des Systems, geringerer Wärmeentwicklung und potenziell höheren Schaltfrequenzen, was wiederum kompaktere Designs ermöglicht.
Wie wird die Zuverlässigkeit des GD100HFU120C1S gewährleistet?
Die Zuverlässigkeit wird durch den Einsatz hochwertiger Halbleitermaterialien, eine präzise Fertigung unter strengen Qualitätskontrollen und das robuste C1.0-Gehäusedesign gewährleistet. Die optimierte interne Struktur minimiert Stressfaktoren auf die Halbleiterkomponenten, was zu einer langen Lebensdauer des Moduls auch unter widrigen Betriebsbedingungen führt.
Benötige ich spezielle Gate-Treiber-Schaltungen für dieses Modul?
Ja, wie bei allen IGBTs werden dedizierte Gate-Treiber-Schaltungen benötigt, um die IGBTs mit der korrekten Gate-Spannung zu versorgen, um sie sicher ein- und auszuschalten. Diese Treiber müssen die Spannungs- und Stromanforderungen des Moduls sowie die spezifische Taktfrequenz und die gewünschte Schaltgeschwindigkeit berücksichtigen.
