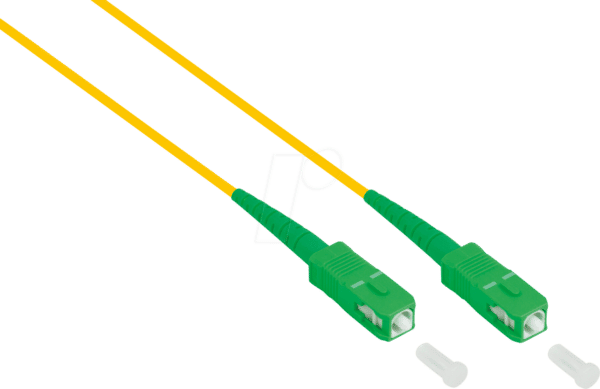

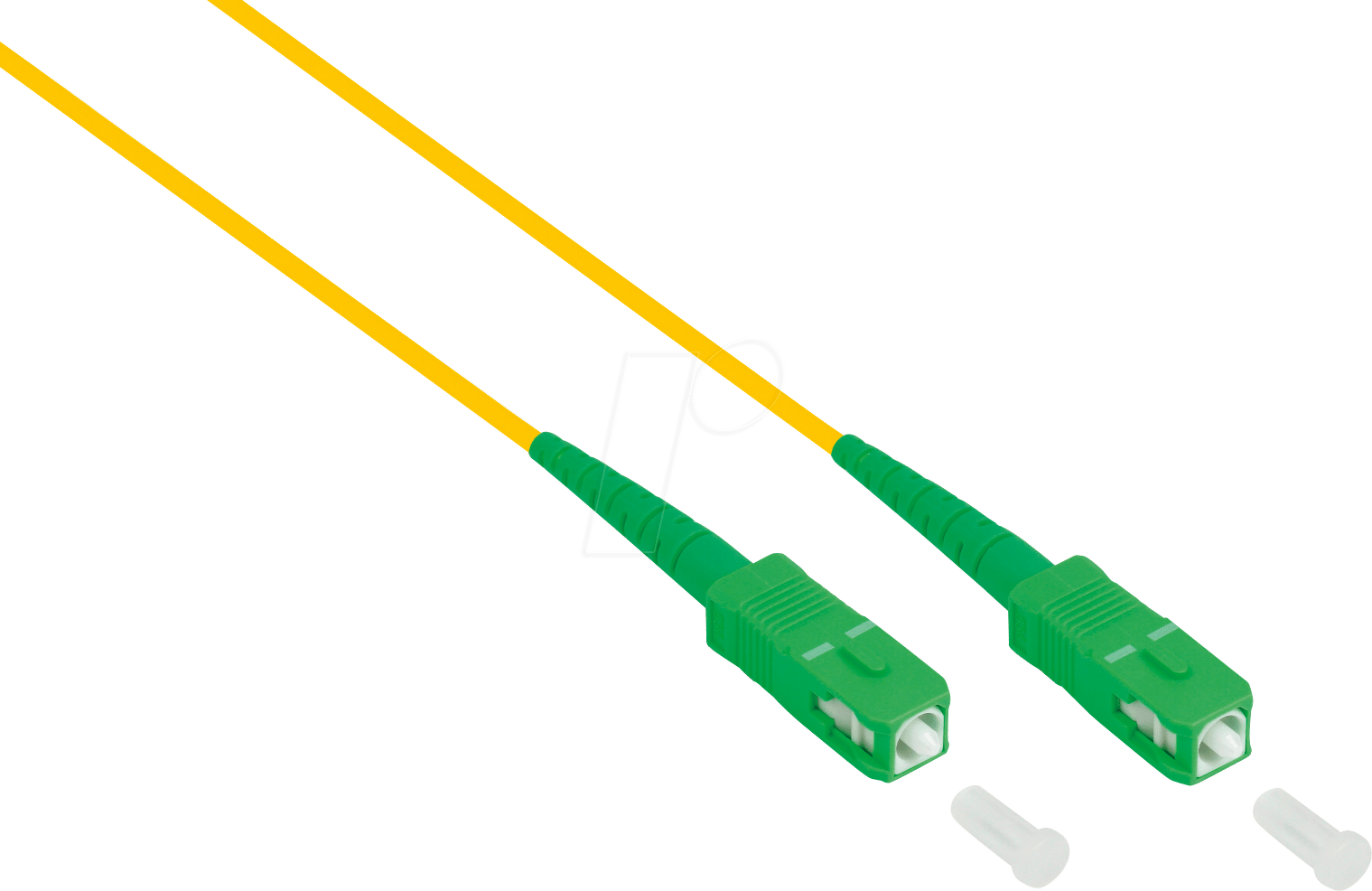

GC LW-S930SASA – Simplex LWL Patchkabel: Ihre zuverlässige Verbindung für höchste Signalintegrität
Dieses GC LW-S930SASA Simplex LWL Patchkabel mit OS2 Single-Mode Glasfaser bietet eine hochleistungsfähige und verlustarme Verbindung für anspruchsvolle Netzwerkumgebungen. Entwickelt für IT-Profis, Netzwerkadministratoren und Systemintegratoren, die höchste Ansprüche an Datendurchsatz und Signalqualität stellen, löst dieses Kabel das Problem von Signalverschlechterungen und Bandbreitenengpässen in modernen Datenzentren, Telekommunikationsanwendungen und anspruchsvollen Büroinstallationen. Es ist die ideale Wahl für Anwender, die eine stabile und zukunftssichere Glasfaserverbindung benötigen, um maximale Leistung aus ihrer Infrastruktur zu schöpfen.
Warum das GC LW-S930SASA Patchkabel die überlegene Wahl ist
Standard-Patchkabel können oft nicht die erforderliche Leistung und Zuverlässigkeit für anspruchsvolle Netzwerkanforderungen liefern. Das GC LW-S930SASA setzt neue Maßstäbe durch seine präzise gefertigte OS2 Single-Mode Glasfaser, die eine überragende Signalübertragung über lange Distanzen mit minimalen Dämpfungswerten ermöglicht. Die Verwendung von SC (APC) Steckverbindern mit einer hochpräzisen Ansi-Schliff-Oberfläche (Angled Physical Contact) minimiert Rückreflexionen, die gerade bei hohen Datenraten und anspruchsvollen Protokollen zu unerwünschten Signalstörungen führen können. Dies unterscheidet es fundamental von einfacheren Patchkabeln mit Standard-Steckern oder Multimode-Fasern, die für kürzere Distanzen und geringere Bandbreiten ausgelegt sind.
Innovative Technologie für maximale Leistung
Das Herzstück des GC LW-S930SASA ist die OS2 Single-Mode Glasfaser. Diese Fasertypen sind speziell für die Übertragung von Lichtsignalen über sehr große Entfernungen optimiert. Im Gegensatz zu Multimode-Fasern, bei denen sich Lichtstrahlen auf verschiedenen Wegen ausbreiten können, was zu Dispersion führt, leitet die OS2-Faser das Licht auf einem einzigen Pfad. Dies reduziert die Signalaufweitung und ermöglicht dadurch eine höhere Bandbreite und längere Übertragungsdistanzen bei gleichzeitig geringeren Verluste.
Die Besonderheit der OS2-Faser liegt in ihrem optimierten Wellenleiterprofil und dem geringeren Kerndurchmesser (9 µm Kern, 125 µm Mantel). Diese Eigenschaften sind entscheidend für die Minimierung von chromatischen und modalen Dispersionen, Faktoren, die die Signalqualität bei höheren Datenraten beeinträchtigen können. Das Ergebnis ist eine außergewöhnliche Klarheit und Stabilität des Signals, selbst bei Übertragungsraten von 10 Gbit/s, 40 Gbit/s und darüber hinaus.
Präzision in jedem Detail: SC (APC) Steckverbinder
Die Wahl des SC (APC) Steckverbinders ist kein Zufall, sondern eine bewusste Entscheidung für höchste Leistung und Zuverlässigkeit. APC steht für Angled Physical Contact, was bedeutet, dass die Stirnfläche der Faser im Stecker in einem Winkel von 8 Grad geschliffen ist. Dieser Winkel sorgt dafür, dass austretendes Licht nicht direkt zurück in die Faser reflektiert wird, sondern schräg in den Fasermantel reflektiert wird und dort gedämpft wird. Dies reduziert die Rückreflexionen (Return Loss) signifikant, was kritisch ist für:
- Hochgeschwindigkeitsdatenübertragung: Weniger Rückreflexionen bedeuten sauberere Signale und weniger Bitfehler.
- Anwendungen mit empfindlichen Transmittern: Rückreflexionen können empfindliche Laser-Sender beschädigen oder ihre Leistung beeinträchtigen.
- Telekommunikationsnetze: Stabile und klare Signale sind für Sprach- und Datenübertragungen unerlässlich.
- Wellenlängenmultiplexing (WDM): Minimierung von Interferenzen zwischen verschiedenen Wellenlängen.
Die Verwendung von SC-Steckern gewährleistet zudem eine einfache und sichere Verbindung durch ihr Push-Pull-Verriegelungssystem, das versehentliches Lösen verhindert und dennoch eine intuitive Handhabung ermöglicht.
Vorteile des GC LW-S930SASA Simplex LWL Patchkabels
- Überlegene Signalqualität: OS2 Single-Mode Glasfaser reduziert Dispersion und Dämpfung für maximale Datenraten und Reichweiten.
- Minimale Rückreflexionen: SC (APC) Steckverbinder mit 8-Grad-Schliff verhindern Signalverluste und Störungen.
- Hohe Bandbreite: Ideal für anspruchsvolle Anwendungen wie 10/40/100 Gigabit Ethernet, FTTx und schnelle Speicherverbindungen.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung gewährleisten eine lange Lebensdauer und konstante Leistung.
- Einfache Installation: Standardisierte SC-Stecker mit Push-Pull-Mechanismus für schnelle und sichere Verbindungen.
- Simplex-Bauweise: Ermöglicht eine gerichtete, unidirektionale Datenübertragung, die für viele Anwendungen effizient ist.
- Optimale Kabellänge: Die 30 Meter Länge bieten Flexibilität für gängige Netzwerkinstallationen, ohne unnötige Signalverschlechterung durch überlange Kabel.
Produktspezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Simplex LWL Patchkabel |
| Fasertyp | OS2 Single-Mode Glasfaser |
| Faser-Spezifikation | 9/125 µm (Kern-/Manteldurchmesser) |
| Stecker Typ A | SC (APC) |
| Stecker Typ B | SC (APC) |
| Schliff der Steckerstirnfläche | 8° Winkel (APC) |
| Kabeltyp | Simplex (einzelne Faser) |
| Mantelmaterial | Hochflexibles und robustes LSZH (Low Smoke Zero Halogen) Material für erhöhte Sicherheit und Umweltverträglichkeit. |
| Betriebstemperatur | -20°C bis +70°C, gewährleistet Funktionalität in diversen Umgebungen. |
| Lagerungstemperatur | -40°C bis +85°C, schützt die Integrität der Glasfaser. |
| Dämpfungswert (max.) | Geringer Einfügedämpfungswert (typisch < 0.2 dB pro Stecker), optimiert für Signalintegrität. |
| Rückflussdämpfung (min.) | Hohe Rückflussdämpfung (typisch > 60 dB) dank APC-Schliff, schützt vor Signalreflexionen. |
| Biegeradius (min.) | Optimiert für eine sichere Installation mit einem minimalen Biegeradius, um Beschädigungen der Faser zu vermeiden. |
| Kabellänge | 30 Meter |
| Farbe des Mantels | Standardmäßig Gelb (typisch für Singlemode Fasern) |
Umfassende Einsatzmöglichkeiten
Das GC LW-S930SASA Simplex LWL Patchkabel ist eine vielseitige Lösung für eine breite Palette von Anwendungen, bei denen höchste Anforderungen an Bandbreite und Signalintegrität gestellt werden. Seine Fähigkeit, Daten über lange Distanzen mit minimalen Verlusten zu übertragen, macht es zur idealen Wahl für:
- Rechenzentren: Für Verbindungen zwischen Servern, Storage-Systemen und Netzwerk-Switches, insbesondere bei Hochgeschwindigkeits-Ethernet-Standards wie 10GbE, 40GbE und 100GbE.
- Telekommunikationsnetze: Als Rückgratverbindungen in Carrier-Netzen, für den Anschluss von Basisstationen und in Glasfasernetzen bis zum Endkunden (FTTx).
- Unternehmensnetzwerke: Für die Anbindung von Gebäudeteilen, die Verbindung von Arbeitsplatz-Switches mit dem Kernnetz oder für leistungsstarke Arbeitsstationen.
- Medizinische Bildgebung und Forschungseinrichtungen: Wo große Datenmengen schnell und fehlerfrei übertragen werden müssen.
- Videoübertragung und Broadcast: Für Signalübertragungen über größere Entfernungen mit garantierter Qualität.
Die Simplex-Bauweise ist besonders vorteilhaft in Systemen, die eine unidirektionale Datenübertragung erfordern, was die Komplexität reduzieren und die Effizienz steigern kann.
Häufig gestellte Fragen zu GC LW-S930SASA – Simplex LWL Patchkabel, OS2 SM, 9/125u, SC (APC) / SC (APC), 30
Was bedeutet „OS2 Single-Mode“ genau und warum ist das wichtig?
OS2 ist die Klassifizierung für moderne Single-Mode-Glasfasern, die speziell für die Übertragung von Licht über sehr lange Distanzen mit extrem geringen Verlusten und Dispersion entwickelt wurden. Im Gegensatz zu Multimode-Fasern, die mehrere Lichtwege zulassen, leitet OS2 das Licht auf einem einzigen Pfad. Dies reduziert Signalverschlechterungen (Dispersion) und ermöglicht höhere Bandbreiten über größere Reichweiten, was für heutige Hochgeschwindigkeitsnetzwerke unerlässlich ist.
Welchen Vorteil bietet der SC (APC) Stecker gegenüber einem SC (UPC) Stecker?
Der Hauptvorteil des SC (APC) Steckers liegt im 8-Grad-Winkel des Schliffes der Steckerstirnfläche. Dieser Winkel sorgt dafür, dass reflektiertes Licht nicht direkt zurück in die Faser gelangt, sondern schräg in den Fasermantel reflektiert und dort gedämpft wird. Dies reduziert die Rückreflexion (Return Loss) erheblich, was kritisch für Anwendungen mit hoher Datenrate, empfindlichen Lasersendern und Wellenlängenmultiplexing (WDM) ist, wo APC eine überlegene Leistung und Signalintegrität im Vergleich zu UPC (Ultra Physical Contact) bietet.
Warum ist ein Simplex-Kabel in manchen Fällen die bessere Wahl als ein Duplex-Kabel?
Ein Simplex-Kabel führt eine einzelne Glasfaser und ist daher für die unidirektionale Datenübertragung konzipiert. Dies ist vorteilhaft in Systemen, bei denen die Daten nur in eine Richtung gesendet werden müssen, wie z.B. bei bestimmten Überwachungssystemen, Sensoranbindungen oder wenn die Sende- und Empfangspfade getrennt über separate Kabel geführt werden. Es kann auch eine kostengünstigere und weniger komplexe Lösung sein, wenn Duplex-Funktionalität nicht benötigt wird.
Was bedeutet die Angabe „9/125µm“ für die Glasfaser?
Die Angabe 9/125µm beschreibt die Dimensionen des optischen Kerns und des Mantels der Glasfaser. Der Kern mit einem Durchmesser von 9 Mikrometern ist der zentrale Bereich, durch den das Licht gesendet wird. Der Mantel mit einem Durchmesser von 125 Mikrometern umgibt den Kern und spielt eine Rolle bei der Führung des Lichts im Kern. Diese Spezifikation ist charakteristisch für OS2 Single-Mode Fasern und optimiert für minimale Signalverluste und hohe Bandbreiten.
Welche Rolle spielt die Kabellänge von 30 Metern für die Leistung?
Die Kabellänge von 30 Metern ist eine gängige und praktische Größe für viele Netzwerkinstallationen, von kleinen Büros bis hin zu einzelnen Etagen in größeren Gebäuden. Diese Länge minimiert das Risiko von unnötigen Signalverlusten oder Dispersion, die bei wesentlich längeren Kabeln auftreten könnten, während sie gleichzeitig ausreichend Flexibilität für die Verlegung bietet. Für die meisten Anwendungen im typischen Einsatzbereich eines solchen Kabels ist diese Länge optimal, um ein starkes und stabiles Signal zu gewährleisten.
Ist dieses Kabel für den Einsatz in Umgebungen mit hoher Brandgefahr geeignet?
Ja, dieses Kabel ist mit einem LSZH-Mantel (Low Smoke Zero Halogen) ausgestattet. LSZH-Kabel geben im Brandfall nur sehr wenig Rauch ab und sind frei von Halogenen wie Chlor oder Brom. Dies macht sie deutlich sicherer für den Einsatz in öffentlichen Gebäuden, Büros und anderen Umgebungen, in denen Brandschutzvorschriften gelten und die Sicherheit von Personen oberste Priorität hat.
Wie wird die Qualität und Leistung des Kabels sichergestellt?
Die Qualität und Leistung des GC LW-S930SASA wird durch die Verwendung von hochwertigen OS2 Single-Mode Glasfasern, präzise gefertigten SC (APC) Steckverbindern mit strengen Toleranzen und einen robusten LSZH-Mantel sichergestellt. Die Herstellung erfolgt unter Einhaltung internationaler Standards, und jedes Kabel wird vor der Auslieferung umfassenden Tests unterzogen, einschließlich Messung von Einfügedämpfung und Rückflussdämpfung, um die spezifizierten Leistungsparameter zu garantieren.
