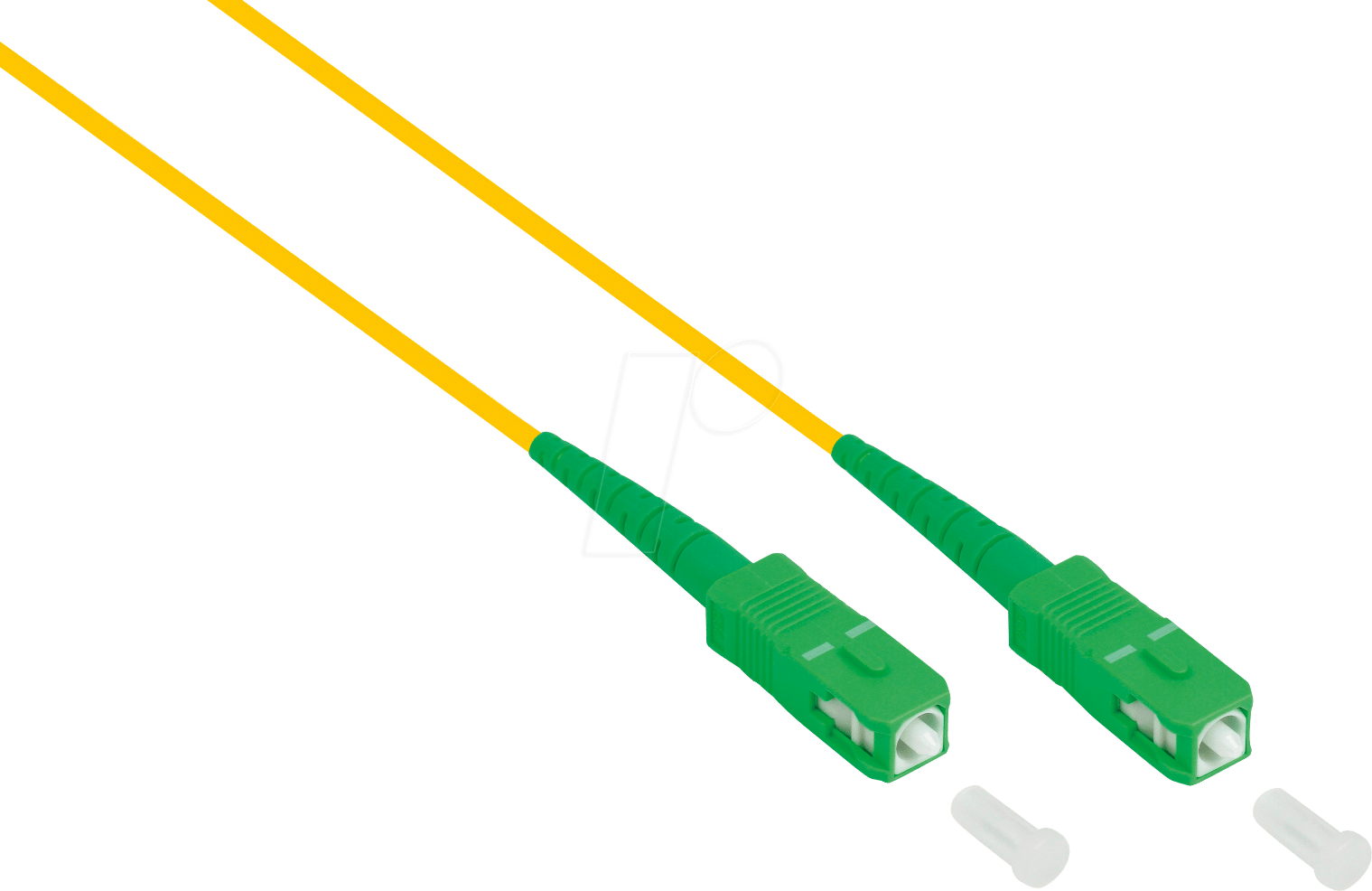

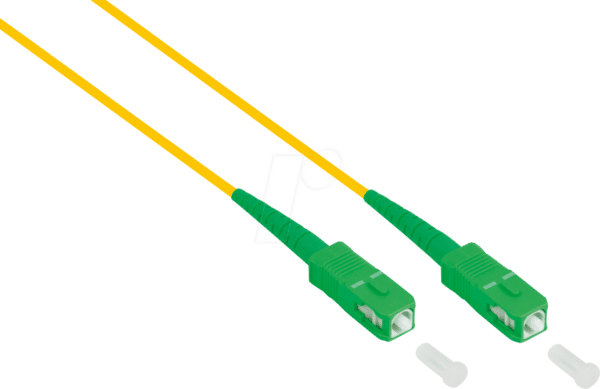

GC LW-S920SASA – Simplex LWL Patchkabel OS2 SM: Ihre zuverlässige Verbindung für zukunftssichere Netzwerke
Das GC LW-S920SASA Simplex LWL Patchkabel mit OS2 Single-Mode Fasern und präzisen SC (APC) Steckverbindern auf beiden Seiten ist die optimale Lösung für anspruchsvolle Netzwerkinstallationen, die höchste Signalintegrität und Bandbreite erfordern. Dieses Patchkabel wurde entwickelt, um die Leistung von Glasfasernetzen zu maximieren, und ist damit ideal für Unternehmen, Rechenzentren und Telekommunikationsanbieter, die eine stabile und verlustarme Datenübertragung gewährleisten müssen.
Herausragende Leistung und zukunftssichere Technologie
In der heutigen schnelllebigen digitalen Welt sind zuverlässige und leistungsstarke Netzwerkinfrastrukturen unerlässlich. Das GC LW-S920SASA Simplex LWL Patchkabel setzt hier neue Maßstäbe. Es nutzt die fortschrittliche OS2 Single-Mode Fasertechnologie, die sich durch ihre hervorragenden Übertragungseigenschaften über lange Distanzen auszeichnet. Im Gegensatz zu Multimode-Fasern minimiert die OS2-Faser chromatische Dispersion, was für die Übertragung von Daten über Entfernungen von bis zu 10 km oder mehr entscheidend ist. Dies macht das Kabel zur perfekten Wahl für Backbone-Verbindungen, Weitverkehrsnetze (WAN) und FTTx-Implementierungen (Fiber to the x).
Präzision und Langlebigkeit durch SC (APC) Stecker
Die auf beiden Seiten des Kabels angebrachten SC (APC) Stecker sind ein entscheidendes Merkmal für die Signalqualität. APC steht für Angled Physical Contact, eine Schleiftechnik, die den Rückreflexionsverlust minimiert. Durch den geringen Rückreflexionsverlust wird die Qualität des optischen Signals erheblich verbessert, was für empfindliche Anwendungen wie Videoübertragung, Hochgeschwindigkeits-Datenkommunikation und passive optische Netzwerke (PON) von entscheidender Bedeutung ist. Die hochwertige Verarbeitung der Stecker und die robuste Bauweise des Kabels gewährleisten eine lange Lebensdauer und konstante Leistung, selbst unter anspruchsvollen Umgebungsbedingungen.
Vorteile des GC LW-S920SASA Simplex LWL Patchkabels
- Höchste Signalintegrität: Die OS2 Single-Mode Faser reduziert Dispersion und Dämpfung erheblich, was zu einer klaren und verlustarmen Datenübertragung führt.
- Optimale Rückreflexionswerte: SC (APC) Stecker mit polierter Stirnfläche minimieren unerwünschte Lichtreflexionen, was für empfindliche optische Systeme unerlässlich ist.
- Große Reichweite: Ermöglicht zuverlässige Datenübertragung über Distanzen von bis zu 10 km und mehr, ideal für Backbone- und WAN-Anwendungen.
- Hohe Bandbreite: Unterstützt die Übertragung von sehr hohen Datenraten und ist somit zukunftssicher für steigende Bandbreitenanforderungen.
- Simplex-Konstruktion: Bietet eine einzelne, unidirektionale Übertragungsbahn, die für viele spezifische Netzwerkarchitekturen optimiert ist.
- Robust und Langlebig: Hochwertige Materialien und präzise Fertigung gewährleisten eine lange Lebensdauer und Zuverlässigkeit.
- Einfache Installation: Standardisierte SC-Stecker ermöglichen eine unkomplizierte und schnelle Verbindung mit kompatiblen Netzwerkkomponenten.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Rechenzentren, Telekommunikationsnetze, FTTx-Projekte, Überwachungssysteme und industrielle Automatisierung.
Detaillierte Produktmerkmale
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktname | GC LW-S920SASA – Simplex LWL Patchkabel |
| Fasertyp | Single-Mode (SM) |
| Fasernorm | OS2 |
| Faserkerndurchmesser | 9 µm |
| Fasermanteldurchmesser | 125 µm |
| Steckertyp A | SC (APC) |
| Steckertyp B | SC (APC) |
| Kabelkonstruktion | Simplex (1 Faser) |
| Mantelfarbe | Gelb (typisch für Single-Mode Fasern) |
| Länge | 20 Meter |
| Dämpfungswerte | Extrem geringe Einfügedämpfung und minimale Rückreflexion, optimiert für OS2. Genaue Werte gemäß ITU-T G.652.D Standard. |
| Mechanische Belastbarkeit | Hohe Zugfestigkeit und Biegeradius-Toleranz für dauerhaften Einsatz in Netzwerkschränken und Verkabelungskanälen. |
| Umgebungseigenschaften | Betriebstemperaturbereich von -20°C bis +70°C, geeignet für diverse Umgebungen. |
| Steckerkontaktierung | APC-Schliff für minimierte Rückreflexion, optimiert für anspruchsvolle Übertragungsanwendungen. |
Anwendungsbereiche und technische Tiefe
Das GC LW-S920SASA Simplex LWL Patchkabel ist eine integrale Komponente in modernen Glasfasernetzwerken. Seine OS2 Single-Mode Fasertechnologie nach ITU-T G.652.D Standard ist speziell dafür konzipiert, Wellenlängen von 1310 nm und 1550 nm mit minimaler chromatischer Dispersion zu übertragen. Dies ist kritisch für die Übertragung hoher Bandbreiten über lange Distanzen, da die Dispersion die Signalform verzerren kann und somit die Datenintegrität beeinträchtigt. Der SC (APC) Stecker mit seinem charakteristischen grünen Farbcode und dem Winkel-Schliff (8°) ist ein Qualitätsmerkmal, das für die Reduzierung von Rückreflexionen sorgt. Rückreflexionen entstehen, wenn Licht am Stecker reflektiert wird und zum Sender zurückkehrt. Dies kann zu einer Verschlechterung des Signal-Rausch-Verhältnisses (SNR) führen und die Leistung von aktiven optischen Komponenten wie Transceivern negativ beeinflussen. Besonders in Systemen mit Wellenlängenmultiplexing (WDM), bei denen mehrere Kanäle über eine einzige Faser übertragen werden, ist eine geringe Rückreflexion unerlässlich, um Interferenz zwischen den Kanälen zu vermeiden.
Die Simplex-Bauweise des Kabels bedeutet, dass es eine einzelne Faser für die unidirektionale Datenübertragung verwendet. Dies ist häufig in Netzwerken der Fall, in denen separate Kabel für Senden und Empfangen verwendet werden, oder in Systemen, die eine dedizierte unidirektionale Verbindung benötigen. Die gelbe Mantelfarbe ist eine international anerkannte Kennzeichnung für Single-Mode Glasfaserkabel, was die einfache Identifizierung und Handhabung in komplexen Verkabelungsumgebungen erleichtert.
Die Länge von 20 Metern bietet eine flexible Lösung für Verbindungen innerhalb von Verteilerfeldern, zwischen Geräten in einem Rack oder für kurze Distanzen zwischen Schränken in einem Rechenzentrum. Die hohe mechanische Belastbarkeit des Kabels, insbesondere seine Zugfestigkeit und sein Biegeradius, sind entscheidend, um Beschädigungen während der Installation und des Betriebs zu vermeiden. Ein zu enger Biegeradius kann zu Mikrobeschädigungen der Faser führen, die sich als Dämpfungszunahme oder sogar als Totalausfall bemerkbar machen.
Optimale Performance für anspruchsvolle Netzwerkarchitekturen
Das GC LW-S920SASA ist prädestiniert für den Einsatz in folgenden Szenarien:
- Rechenzentren: Zur Verbindung von Servern, Speichersystemen und Netzwerk-Switches, wo hohe Bandbreiten und geringe Latenzzeiten gefordert sind.
- Telekommunikationsinfrastruktur: Als Backbone-Kabel für Carrier-Netze, für die Verbindung von Basisstationen (BTS) oder als Teil von Glasfaserverteilnetzen.
- FTTx-Projekte: In Kombination mit GPON- oder EPON-Technologien für die Anbindung von Endkunden über Glasfaser.
- Industrielle Automatisierung: Wo robuste und störsichere Datenübertragung unter rauen Bedingungen erforderlich ist.
- Überwachungs- und Sicherheitssysteme: Für die Übertragung von hochauflösenden Videosignalen über weite Entfernungen.
Die Qualität der Fasern und Stecker gewährleistet, dass das GC LW-S920SASA die Anforderungen von modernen Kommunikationsstandards wie 10 Gigabit Ethernet (10GbE), 40 Gigabit Ethernet (40GbE) und sogar 100 Gigabit Ethernet (100GbE) über die erforderlichen Distanzen erfüllt, insbesondere in Verbindung mit den passenden Transceivern.
FAQ – Häufig gestellte Fragen zu GC LW-S920SASA – Simplex LWL Patchkabel OS2 SM, 9/125u, SC (APC) / SC (APC), 20
Was ist der Unterschied zwischen OS2 und anderen Fasertypen wie OM3 oder OM4?
OS2 ist ein Single-Mode Fasertyp, der für die Übertragung von Licht über sehr lange Distanzen mit minimaler Dispersion konzipiert ist. Er hat einen schmalen Faserkern (9µm) und wird typischerweise für Anwendungen mit hoher Bandbreite über mehr als 2 km verwendet. OM3 und OM4 sind Multimode Fasertypen mit größeren Kernen (50µm), die für kürzere Distanzen (bis ca. 300-550m) und geringere Kosten optimiert sind, aber höhere Dispersion bei längeren Strecken aufweisen.
Warum ist die APC-Schleiftechnik bei SC-Steckern wichtig?
APC (Angled Physical Contact) bedeutet, dass die Stirnfläche des Steckers leicht gewinkelt (typischerweise 8°) geschliffen ist. Dies lenkt reflektiertes Licht zurück in den Fasermantel statt zurück in die Faser. Dadurch wird der Rückreflexionsverlust minimiert, was für empfindliche optische Systeme, wie z.B. bei höheren Wellenlängen oder in WDM-Systemen, unerlässlich ist, um die Signalqualität zu gewährleisten.
Was bedeutet Simplex-Kabel?
Ein Simplex-Kabel enthält eine einzelne Glasfaser und ist für die unidirektionale (eine Richtung) Datenübertragung vorgesehen. Dies steht im Gegensatz zu Duplex-Kabeln, die typischerweise zwei Fasern enthalten (eine zum Senden, eine zum Empfangen) und für bidirektionale Kommunikation ausgelegt sind.
Welche maximale Distanz kann mit diesem Kabel überbrückt werden?
OS2 Single-Mode Fasern sind für sehr lange Distanzen ausgelegt. Theoretisch und in der Praxis können sie Daten über Distanzen von 10 km und oft deutlich mehr übertragen, abhängig von der genauen Bandbreite der Anwendung und den Spezifikationen der aktiven Netzwerkkomponenten.
Ist dieses Kabel für den Einsatz im Außenbereich geeignet?
Das Kabel hat einen typischen Betriebstemperaturbereich von -20°C bis +70°C. Für den direkten Außeneinsatz, der UV-Strahlung, extremen Temperaturen oder mechanischer Beanspruchung ausgesetzt ist, sind spezielle Outdoor-Glasfaserkabel mit zusätzlicher Panzerung und UV-beständigem Mantel erforderlich. Dieses Kabel ist primär für den Einsatz in Innenräumen, Rechenzentren und Verteileranlagen konzipiert.
Wie unterscheidet sich die Einfügedämpfung (IL) von der Rückreflexionsdämpfung (RL)?
Die Einfügedämpfung (Insertion Loss, IL) beschreibt den Lichtverlust, der beim Durchgang des Signals durch einen Stecker oder das gesamte Kabel entsteht. Sie wird typischerweise in Dezibel (dB) gemessen und sollte so gering wie möglich sein. Die Rückreflexionsdämpfung (Return Loss, RL) gibt an, wie viel Licht vom Stecker reflektiert wird und zurück in Richtung des Senders gesendet wird. Ein hoher RL-Wert (weniger dB Verlust durch Reflexion) ist wünschenswert, was durch die APC-Schleiftechnik erreicht wird.
Welche Art von Geräten kann ich mit diesem Patchkabel verbinden?
Dieses Kabel ist ideal zum Verbinden von optischen Netzwerkkomponenten wie Switches, Routern, Transceivern (z.B. SFP, QSFP), Glasfaser-Medienkonvertern, Patch-Panels und anderen Geräten, die über SC (APC) Glasfaseranschlüsse verfügen und OS2 Single-Mode Fasern unterstützen.
