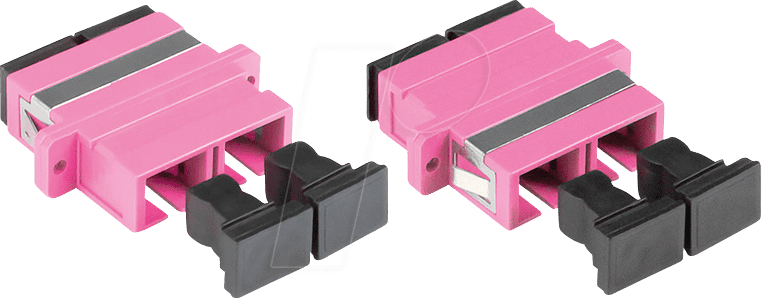

Präzise Verbindung für Ihre Glasfasernetzwerke: GC LW-K209 – LWL-Kupplung SC(UPC)/SC(UPC) duplex
Die GC LW-K209 LWL-Kupplung SC(UPC)/SC(UPC) duplex ist die ideale Lösung für alle, die eine zuverlässige und verlustarme Verbindung ihrer Glasfaserleitungen benötigen. Sie richtet sich primär an Netzwerkadministratoren, IT-Dienstleister, Telekommunikationsanbieter und anspruchsvolle Heimnetzwerk-Enthusiasten, die höchste Signalintegrität und maximale Performance in ihren optischen Übertragungswegen sicherstellen möchten. Diese Kupplung ermöglicht die nahtlose und stabile Erweiterung oder Reparatur bestehender Glasfaserstrecken.
Überlegene Leistung und Zuverlässigkeit der GC LW-K209
Standardlösungen für Glasfaserkupplungen weisen oft Kompromisse in Bezug auf Signalverluste, mechanische Stabilität und langfristige Zuverlässigkeit auf. Die GC LW-K209 LWL-Kupplung SC(UPC)/SC(UPC) duplex setzt hier neue Maßstäbe durch ihre präzise Fertigung und die Verwendung hochwertiger Materialien. Sie minimiert die Einfügedämpfung und Reflexionsverluste, was für die Aufrechterhaltung der Bandbreite und die Reduzierung von Fehlerraten in hochperformanten Netzwerken entscheidend ist. Die Duplex-Konstruktion ermöglicht dabei den gleichzeitigen Einsatz von Sende- und Empfangssignalen, was für viele moderne Kommunikationsprotokolle unerlässlich ist.
Technische Spitzenleistung für anspruchsvolle Netzwerke
Die GC LW-K209 ist speziell dafür konzipiert, den Anforderungen moderner Glasfasernetze gerecht zu werden. Sie unterstützt die Übertragung hoher Datenraten über lange Distanzen ohne signifikante Signaldegradation. Die SC-Stecker mit UPC-Politur (Ultra Physical Contact) sorgen für eine extrem glatte Stirnfläche der Ferrule, was die Lichtreflexionen minimiert und somit die Signalqualität optimiert. Dies ist besonders wichtig bei Anwendungen, die empfindlich auf Reflexionen reagieren, wie z.B. Gigabit-Ethernet, 10-Gigabit-Ethernet und darüber hinausgehende Hochgeschwindigkeitsdatenübertragungen.
Umfassende Vorteile der GC LW-K209
- Optimierte Signalintegrität: Minimale Einfügedämpfung und Reflexionsverluste dank SC(UPC)-Anschlüssen für höchste Datenraten und geringste Fehlerraten.
- Robuste Bauweise: Langlebiges Gehäusematerial und präzise gefertigte Komponenten gewährleisten eine hohe mechanische Stabilität und eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Installation: Die Kupplung ist für eine schnelle und unkomplizierte Montage konzipiert, was den Installationsaufwand reduziert und Fehlerquellen minimiert.
- Duplex-Kommunikation: Ermöglicht den gleichzeitigen Betrieb von Sende- und Empfangskanälen, essentiell für bidirektionale Datenübertragungsprotokolle.
- Breite Kompatibilität: Universell einsetzbar mit allen SC(UPC)-Steckertypen und Glasfaserkabeln, was eine nahtlose Integration in bestehende Infrastrukturen erlaubt.
- Verlustarme Verbindungen: Speziell entwickelt, um Signalverluste auf ein Minimum zu reduzieren, was für die Performance von Langstreckenverbindungen und bandbreitenintensiven Anwendungen entscheidend ist.
- Qualitätssicherung: Jede Kupplung durchläuft strenge Qualitätskontrollen, um die Einhaltung höchster Industriestandards zu gewährleisten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | GC LW-K209 – LWL-Kupplung SC(UPC)/SC(UPC) duplex |
| Steckertyp | SC (Subscriber Connector) |
| Schleifkontakt (Politur) | UPC (Ultra Physical Contact) |
| Anzahl der Fasern | Duplex (2 Fasern) |
| Faserart | Universell für Singlemode-Fasern (z.B. OS1, OS2) |
| Einfügedämpfung (typisch) | ≤ 0,2 dB (pro Verbindung) |
| Rückflussdämpfung (typisch) | ≥ 50 dB (mit UPC-Schleifkontakt) |
| Gehäusematerial | Hochwertiger Kunststoff (ABS oder vergleichbar), UV-beständig und robust |
| Betriebstemperatur | -40°C bis +85°C |
| Lagerungstemperatur | -40°C bis +85°C |
| Abmessungen (ca.) | Standard-SC-Duplex-Abmessungen für einfache Integration |
| Farbe | Typischerweise blau oder weiß für Singlemode-Anwendungen, je nach Herstellerstandard |
| Mechanische Stabilität | Konzipiert für zuverlässige Verbindungen, widerstandsfähig gegen Vibrationen und Zugbelastung |
| Anwendungsbereiche | Telekommunikationsnetze, Rechenzentren, LAN/WAN-Infrastrukturen, Glasfaser-zu-Hause (FTTH), industrielle Netzwerke |
Maximale Leistung durch präzise Technik
Die GC LW-K209 LWL-Kupplung ist das Ergebnis fortschrittlicher Ingenieurskunst, die darauf abzielt, jede einzelne Faserverbindung in Ihrem Glasfasernetzwerk zu optimieren. Der SC-Stecker ist ein weit verbreiteter Standard in der Telekommunikationsbranche, bekannt für seine Zuverlässigkeit und einfache Handhabung. Die UPC-Politur ist hierbei der entscheidende Faktor für exzellente optische Leistung. Bei einer UPC-Verbindung treffen die stirnseitigen Flächen der Glasfasern in den Ferrulen mit einem sehr geringen Winkel aufeinander. Dies führt dazu, dass das austretende Licht geradlinig in die nächste Faser eintritt und nur minimale Anteile zurück in die Quelle reflektiert werden. Im Gegensatz zu anderen Politurtypen wie PC (Physical Contact), wo der Winkel größer ist und mehr Licht zurückgeworfen wird, erzielt UPC eine deutlich höhere Rückflussdämpfung. Dies ist von fundamentaler Bedeutung für Lasersysteme, die empfindlich auf Rückreflexionen reagieren und bei denen solche Reflexionen zu Instabilitäten oder sogar Beschädigungen führen können.
Die Duplex-Ausführung der Kupplung ist für Anwendungen unerlässlich, bei denen gleichzeitig Daten gesendet und empfangen werden müssen. Dies ist der Standard für die meisten Ethernet-Verbindungen, aber auch für viele andere Kommunikationsprotokolle. Die GC LW-K209 vereint zwei solcher SC-Stecker in einem Gehäuse, das für eine stabile und flache Montage konzipiert ist. Das Gehäuse selbst ist aus einem robusten, UV-beständigen Kunststoff gefertigt, der nicht nur eine hohe mechanische Festigkeit bietet, sondern auch den Schutz der empfindlichen Glasfaserkontakte gewährleistet. Die präzise Passform der Stecker in der Kupplung verhindert Wackelkontakte und sorgt für eine dauerhaft stabile Verbindung, selbst unter Bedingungen mit leichten Vibrationen.
Die Auswahl der richtigen Kupplung ist ein entscheidender Schritt zur Sicherstellung der Langlebigkeit und Performance Ihres Glasfasernetzwerks. Billige oder schlecht gefertigte Kupplungen können zu unerklärlichen Leistungseinbußen, erhöhten Fehlerraten und letztendlich zu teuren Ausfallzeiten führen. Die GC LW-K209 vermeidet diese Fallstricke, indem sie auf bewährte Technologie und hochwertige Materialien setzt. Sie ist damit die smarte Investition für Netzwerke, bei denen Zuverlässigkeit an erster Stelle steht. Die einfache Montage reduziert den Bedarf an spezialisiertem Werkzeug und verkürzt die Installationszeit, was insbesondere bei großen Installationen oder dringenden Reparaturen einen signifikanten Vorteil darstellt.
Anwendungsgebiete und technische Tiefe
Die GC LW-K209 LWL-Kupplung SC(UPC)/SC(UPC) duplex ist ein vielseitiges Bauteil für eine breite Palette von optischen Netzwerkanwendungen. In Rechenzentren, wo die Dichte an Verbindungen extrem hoch ist und die Bandbreitenanforderungen stetig steigen, ermöglicht diese Kupplung die nahtlose Erweiterung von Server- und Storage-Verbindungen mit minimalem Signalverlust. Sie ist essenziell für die Anbindung von Netzwerkschränken und für die Patchpanel-Verkabelung.
Im Bereich der Telekommunikation und bei Internet Service Providern (ISPs) spielt die Kupplung eine zentrale Rolle bei der Bereitstellung von Glasfaseranschlüssen für Endkunden (FTTH – Fiber to the Home). Hier garantiert sie eine stabile und verlustarme Verbindung vom Verteiler bis ins Gebäude des Nutzers, was für die Bereitstellung von Highspeed-Internet, IPTV und Telefonie unerlässlich ist.
Auch in industriellen Umgebungen, wo robustere und widerstandsfähigere Lösungen gefragt sind, findet die GC LW-K209 ihren Einsatz. Sie eignet sich für die Verkabelung von Produktionsanlagen, Automatisierungssystemen und die Datenübertragung in Umgebungen mit elektromagnetischen Störungen, da Glasfasern unempfindlich gegenüber solchen Störungen sind. Die breite Kompatibilität mit Singlemode-Fasern macht sie zu einer universellen Wahl für moderne Netzwerke, die auf höchste Datenintegrität angewiesen sind.
FAQ – Häufig gestellte Fragen zu GC LW-K209 – LWL-Kupplung SC(UPC)/SC(UPC) duplex
Was genau ist eine LWL-Kupplung und wofür wird sie benötigt?
Eine LWL-Kupplung, auch Glasfaserkupplung genannt, ist ein Verbindungsstück, das zwei Glasfaserkabel miteinander verbindet. Sie wird benötigt, um bestehende Glasfaserstrecken zu erweitern, Kabelbrüche zu reparieren oder um Steckverbindungen auf einer stabilen und leicht zugänglichen Ebene zu ermöglichen, beispielsweise in Patchpanels.
Warum ist die SC(UPC)/SC(UPC) Konfiguration wichtig?
SC steht für Subscriber Connector, ein weit verbreitter und robuster Steckertyp. UPC (Ultra Physical Contact) bezeichnet die Politur der Stirnfläche des Steckerkontakts (Ferrule). UPC-Polituren minimieren Lichtreflexionen (Rückflussdämpfung) im Vergleich zu älteren Politurtypen wie PC. Dies ist entscheidend für die Signalqualität, insbesondere bei Glasfasersystemen, die mit Lasern arbeiten, und für die Übertragung hoher Datenraten.
Was bedeutet Duplex bei dieser Kupplung?
Duplex bedeutet, dass die Kupplung für zwei Glasfasern ausgelegt ist. In den meisten modernen Netzwerken werden zwei Fasern benötigt: eine zum Senden und eine zum Empfangen von Daten. Eine Duplex-Kupplung ermöglicht somit eine bidirektionale Kommunikation.
Welche Art von Glasfaserkabeln kann ich mit der GC LW-K209 verwenden?
Die GC LW-K209 ist für die Verwendung mit Singlemode-Glasfaserkabeln konzipiert. Dies sind Kabel, die für die Datenübertragung über lange Distanzen optimiert sind und einen kleineren Kerndurchmesser aufweisen (typischerweise 9 Mikrometer). Gängige Singlemode-Standards sind OS1 und OS2.
Wie hoch ist der typische Signalverlust bei der Verwendung dieser Kupplung?
Die GC LW-K209 zeichnet sich durch eine geringe Einfügedämpfung aus. Typischerweise liegt diese bei unter 0,2 dB pro Verbindung. Dies bedeutet, dass nur ein sehr kleiner Bruchteil des Lichtsignals auf dem Weg durch die Kupplung verloren geht, was für die Aufrechterhaltung der Signalintegrität entscheidend ist.
Ist die Installation der GC LW-K209 kompliziert?
Nein, die Installation ist sehr einfach. Die SC-Stecker werden einfach in die entsprechenden Buchsen der Kupplung eingesteckt. Es wird kein spezielles Werkzeug benötigt, was die Montage schnell und unkompliziert macht.
Für welche Umgebungen ist diese Kupplung besonders gut geeignet?
Aufgrund ihrer robusten Bauweise und der hohen Qualität der SC(UPC)-Stecker ist diese Kupplung ideal für anspruchsvolle Umgebungen wie Rechenzentren, Telekommunikations-Backbones, industrielle Netzwerke und FTTH-Anschlüsse, bei denen Zuverlässigkeit und Signalintegrität oberste Priorität haben.
