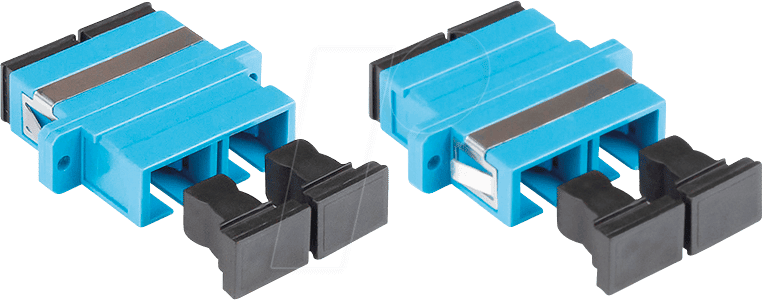

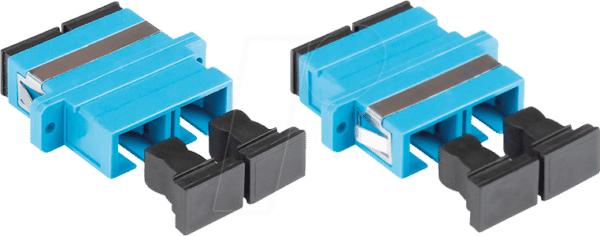

Optimale Konnektivität für anspruchsvolle Glasfaserinstallationen: GC LW-K206 – LWL-Kupplung SC(UPC)/SC(UPC) duplex
Die GC LW-K206 LWL-Kupplung SC(UPC)/SC(UPC) duplex ist die ideale Lösung für alle, die eine zuverlässige und verlustarme Verbindung zwischen zwei Glasfaserkabeln mit SC(UPC)-Steckern herstellen müssen. Sie adressiert primär IT-Administratoren, Netzwerktechniker, Telekommunikationsanbieter und Systemintegratoren, die höchste Signalintegrität und eine stabile Performance für ihre Glasfasernetze gewährleisten wollen. Diese Kupplung löst das Problem von Signalverschlechterungen und Verbindungsunterbrechungen, die durch minderwertige oder nicht spezialisierte Kupplungslösungen entstehen können.
Präzision und Performance: Das Herzstück Ihrer Glasfaserverbindung
Wenn es um die Übertragung von Daten über Lichtwellenleiter geht, sind Kompromisse keine Option. Die GC LW-K206 setzt neue Maßstäbe in Sachen Präzision und Leistung. Im Gegensatz zu Standardkupplungen, die oft zu Reflexionsverlusten und einer daraus resultierenden Dämpfung führen, ist diese duplex LWL-Kupplung speziell für die Anforderungen moderner Hochgeschwindigkeitsnetzwerke konzipiert. Die SC(UPC)-Schnittstelle, bekannt für ihre hohe Rückflussdämpfung und geringe Einfügedämpfung, wird hier in einer duplex Ausführung kombiniert, was eine gleichzeitige Übertragung und Empfang auf zwei Fasern ermöglicht. Dies ist entscheidend für Anwendungen wie Gigabit-Ethernet, 10-Gigabit-Ethernet und darüber hinaus, wo jede Nanosekunde und jedes Dezibel an Signalstärke zählt.
Überragende Dämpfungswerte für maximale Signalintegrität
Die Signalintegrität ist das A und O in Glasfasernetzen. Die GC LW-K206 LWL-Kupplung wurde entwickelt, um diese Integrität auf höchstem Niveau zu bewahren. Durch präzise gefertigte Ferrule und eine optimierte Ausrichtung der beiden SC(UPC)-Steckverbinder werden Signalreflexionen minimiert. Dies resultiert in einer außerordentlich geringen Einfügedämpfung (Insertion Loss) und einer herausragenden Rückflussdämpfung (Return Loss).
- Minimale Einfügedämpfung: Jede Verbindung in einem Glasfasernetzwerk verursacht einen gewissen Signalverlust. Die GC LW-K206 minimiert diesen Verlust durch eine exakte Ausrichtung und eine hochwertige Verarbeitung der Kontaktflächen. Dies stellt sicher, dass das übertragene Lichtsignal mit möglichst geringer Abschwächung beim Empfänger ankommt, was für die Erzielung hoher Übertragungsraten und großer Distanzen unerlässlich ist.
- Hohe Rückflussdämpfung: Unbeabsichtigte Reflexionen des Lichtsignals, die durch unsachgemäße Steckverbindungen entstehen, können zu Signalstörungen und einer reduzierten Netzwerkleistung führen. Die SC(UPC)-Steckverbinder in Verbindung mit der präzisen Kupplung dieser LWL-Kupplung sorgen für eine exzellente Rückflussdämpfung, die unerwünschte Reflexionen effektiv unterbindet.
- Robuste Bauweise für Langlebigkeit: Das Gehäuse der Kupplung besteht aus strapazierfähigem Material, das Schutz vor mechanischer Beanspruchung und Umwelteinflüssen bietet. Dies gewährleistet eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
Duplex-Funktionalität: Effizienz in Zweifacher Ausführung
Die duplex Ausführung der GC LW-K206 ist ein entscheidender Vorteil für alle Netzwerkanwendungen, die eine gleichzeitige Sende- und Empfangsfunktion erfordern. Anstatt zwei separate Kupplungen zu verwenden, vereint diese Lösung die Funktionalität für zwei Lichtwellenleiter in einer einzigen, kompakten Einheit. Dies vereinfacht die Verkabelung, reduziert den Platzbedarf im Patchfeld oder Verteiler und minimiert die Fehleranfälligkeit bei der Installation.
- Vereinfachte Installation und Wartung: Die Integration von zwei Anschlüssen in einem Gehäuse reduziert die Anzahl der zu verbindenden Komponenten erheblich. Dies beschleunigt die Installationszeit und vereinfacht zukünftige Wartungsarbeiten oder Änderungen an der Netzwerkinfrastruktur.
- Platzsparendes Design: In modernen Rechenzentren und Kommunikationsschränken ist Platz ein kostbares Gut. Die duplex Kupplung nutzt diesen Raum effizienter als zwei separate Einzelkupplungen, was eine dichtere Verkabelung ermöglicht und die Organisation verbessert.
- Optimal für Vollduplex-Kommunikation: Viele Netzwerkprotokolle, insbesondere im Bereich der Datenkommunikation und Telekommunikation, setzen auf Vollduplex-Betrieb. Die GC LW-K206 ist perfekt darauf ausgelegt, diese Anforderung mit hoher Zuverlässigkeit zu erfüllen und somit die volle Bandbreite Ihrer Glasfaserverbindungen auszuschöpfen.
Zuverlässige Verbindungstechnologie: SC(UPC)-Standard für höchste Ansprüche
Die Wahl des richtigen Steckertyps ist entscheidend für die Leistung einer Glasfaserverbindung. Die GC LW-K206 setzt auf den SC(UPC)-Standard, eine bewährte Technologie, die für ihre Zuverlässigkeit und exzellente optische Leistung bekannt ist.
- SC-Stecker: Der SC-Stecker (Subscriber Connector oder Standard Connector) ist ein push-pull-Kupplungsmechanismus, der eine sichere und einfache Verbindung gewährleistet. Sein quadratisches Gehäuse und die Verriegelungsmechanik verhindern ein versehentliches Lösen und sorgen für eine konstante mechanische Stabilität.
- UPC-Politur (Ultra Physical Contact): Die UPC-Politur der Ferrule optimiert die Oberflächenbeschaffenheit für eine minimale Lichtreflexion. Dies ist entscheidend für Anwendungen, die eine sehr geringe Einfügedämpfung und eine hohe Rückflussdämpfung erfordern. Im Vergleich zu PC- (Physical Contact) oder APC- (Angled Physical Contact) Politur bietet UPC einen hervorragenden Kompromiss aus Leistung und Kompatibilität für viele Standard-Netzwerkanwendungen.
- Breite Kompatibilität: SC(UPC)-Stecker sind weit verbreitet in Patchkabeln, Spleißboxen und anderen Netzwerkkomponenten. Die Verwendung der GC LW-K206 stellt sicher, dass Ihre bestehende Infrastruktur nahtlos integriert werden kann, was kostspielige Umrüstungen vermeidet.
| Eigenschaft | Beschreibung / Wert |
|---|---|
| Produkttyp | LWL-Kupplung |
| Steckertyp (beidseitig) | SC(UPC) / SC(UPC) |
| Anzahl der Fasern | Duplex (2 Fasern) |
| Gehäusematerial | Hochwertiger, langlebiger Kunststoff |
| Farbe | Blau (typisch für Simplex/Duplex SC-Kupplungen) |
| Einfügedämpfung (typisch) | ≤ 0,2 dB |
| Rückflussdämpfung (typisch) | ≥ 50 dB |
| Betriebstemperatur | -40°C bis +75°C |
| Lagertemperatur | -40°C bis +75°C |
| Anwendungsbereiche | Netzwerk-Backbones, Telekommunikationsinfrastruktur, Rechenzentren, industrielle Netzwerke, Datenübertragung |
| Kompatibilität | Standard-SC(UPC)-Stecker und -Kabel |
Häufig gestellte Fragen zu GC LW-K206 – LWL-Kupplung SC(UPC)/SC(UPC) duplex
Was genau bedeutet SC(UPC) und warum ist es wichtig?
SC steht für Subscriber Connector oder Standard Connector, ein weit verbreiteter Steckertyp in der Glasfasertechnik, der für seine Zuverlässigkeit und einfache Handhabung bekannt ist. Die Endflächen der LWL-Stecker sind poliert, um Reflexionen zu minimieren. UPC steht für Ultra Physical Contact, was eine spezielle Poliertechnik bezeichnet, die eine sehr glatte und gekrümmte Oberfläche der Ferrule erzeugt. Diese Krümmung sorgt dafür, dass die beiden Lichtwellenleiterenden sehr eng aneinanderliegen und das Licht direkt in die nächste Faser übertritt, anstatt sich im freien Raum zu verteilen. Dies resultiert in einer extrem niedrigen Einfügedämpfung und einer hohen Rückflussdämpfung, was für die Signalintegrität entscheidend ist.
Welche Art von Glasfaserkabel kann ich mit dieser Kupplung verwenden?
Die GC LW-K206 LWL-Kupplung ist für die Verwendung mit Multimode- oder Singlemode-Glasfaserkabeln mit SC(UPC)-Steckern konzipiert. Die spezifische Art der Faser (z.B. OM3, OM4, OS2) sollte auf die Anforderungen Ihres Netzwerks abgestimmt sein. Die Kupplung selbst ist jedoch mit allen Kabeln kompatibel, die über einen SC(UPC)-Stecker verfügen.
Kann ich diese Kupplung auch für Single-Fiber-Anwendungen verwenden?
Nein, die GC LW-K206 ist eine Duplex-Kupplung, was bedeutet, dass sie speziell für die gleichzeitige Verbindung von zwei separaten Glasfasern ausgelegt ist. Für Single-Fiber-Anwendungen würden Sie eine Simplex-Kupplung benötigen.
Wie beeinflusst die Duplex-Funktion die Installation?
Die Duplex-Funktion vereinfacht die Installation erheblich. Anstatt zwei separate Simplex-Kupplungen zu installieren, die mehr Platz beanspruchen und potenziell fehleranfälliger sein können, verbinden Sie hier zwei Fasern mit einer einzigen Komponente. Dies spart Zeit bei der Installation, reduziert das Kabelsalat und macht die Netzwerkstruktur übersichtlicher und leichter zu warten.
Ist die Rückflussdämpfung von ≥ 50 dB für meine Anwendung ausreichend?
Eine Rückflussdämpfung von ≥ 50 dB ist für die meisten modernen Glasfasernetzwerke, einschließlich Hochgeschwindigkeits-Ethernet und Telekommunikationsanwendungen, mehr als ausreichend. Sie zeigt, dass unerwünschte Lichtreflexionen auf ein Minimum reduziert werden, was für die Signalqualität und die Vermeidung von Bitfehlern von großer Bedeutung ist.
Muss ich spezielle Werkzeuge für die Installation verwenden?
Die Installation der GC LW-K206 Kupplung erfordert in der Regel keine speziellen Werkzeuge über die normalen Werkzeuge zur Handhabung und zum Einstecken von SC-Steckern hinaus. Es ist jedoch wichtig, sicherzustellen, dass die anzuschließenden SC-Stecker sauber und unbeschädigt sind, um optimale Leistung zu erzielen. Gegebenenfalls empfiehlt sich die Verwendung von Reinigungsutensilien für Glasfasersteckverbinder.
Wie unterscheidet sich die GC LW-K206 von Kupplungen mit APC-Steckern?
Der Hauptunterschied liegt in der Politur der Steckerendflächen. APC-Stecker (Angled Physical Contact) haben eine abgeschrägte Politur (ca. 8 Grad), die Lichtreflexionen noch weiter reduziert und daher eine noch höhere Rückflussdämpfung (typisch >60 dB) bietet. Dies macht APC besonders geeignet für sensible Anwendungen wie CATV (Kabelfernsehen) oder FTTH (Fiber to the Home) mit optischen Splittern. SC(UPC) bietet jedoch eine exzellente Leistung für die meisten Datacenter- und Netzwerkumgebungen und ist oft kompatibler mit einer breiteren Palette von Standard-Glasfaserkabeln und -komponenten, die nicht zwingend APC erfordern.
