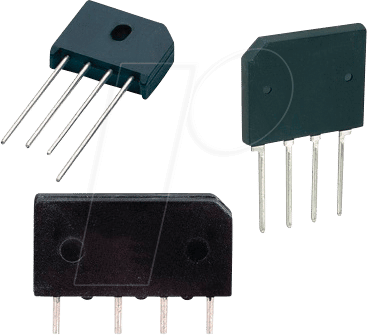

GBI 10G DIO – Der Brückengleichrichter für anspruchsvolle Stromversorgungen
Der GBI 10G DIO – Brückengleichrichter, 400 V, 10 A ist die essenzielle Komponente für alle, die eine zuverlässige und effiziente Umwandlung von Wechselstrom in Gleichstrom benötigen. Ob in industriellen Schaltnetzteilen, Laborgeräten oder komplexen Elektronikprojekten, dieser Gleichrichter bietet die notwendige Leistung und Robustheit, um auch unter anspruchsvollen Bedingungen stabil zu funktionieren. Seine hohe Strombelastbarkeit und Spannungsfestigkeit machen ihn zur idealen Wahl für professionelle Anwender und fortgeschrittene Bastler, die keine Kompromisse bei der Qualität ihrer Stromversorgung eingehen möchten.
Warum GBI 10G DIO die überlegene Wahl ist
Im Vergleich zu einfacheren Gleichrichterlösungen zeichnet sich der GBI 10G DIO durch eine optimierte thermische Performance und eine verbesserte Effizienz aus. Die sorgfältige Auswahl der Halbleitermaterialien und das durchdachte Gehäusedesign minimieren Verluste und gewährleisten eine lange Lebensdauer. Die präzise Verarbeitung und die Einhaltung strenger Qualitätsstandards sorgen für eine herausragende Zuverlässigkeit, die Standardbauteile oft vermissen lassen. Dies bedeutet weniger Ausfallzeiten und eine höhere Betriebssicherheit für Ihre Systeme.
Anwendungsgebiete und technische Vorteile
Der GBI 10G DIO ist ein vielseitiger Brückengleichrichter, der sich für eine breite Palette von Anwendungen eignet. Seine Fähigkeit, bis zu 10 Ampere bei einer Sperrspannung von bis zu 400 Volt zu verarbeiten, macht ihn prädestiniert für:
- Leistungselektronik: In Schaltnetzteilen für Computer, Server und industrielle Steuerungen.
- Audio-Verstärker: Zur Stabilisierung der Stromversorgung für Hi-Fi-Systeme und professionelle Beschallungstechnik.
- Labor- und Messtechnik: Als Kernkomponente in Labornetzteilen und zur Glättung von Messsignalen.
- Industrielle Automatisierung: In Steuerungsgeräten und Antrieben, die eine stabile Gleichspannung benötigen.
- Ladeinfrastruktur: Für Ladegeräte von Elektrofahrzeugen oder anderen Hochleistungsanwendungen.
- Solar- und Photovoltaik-Anwendungen: Zur Umwandlung und Aufbereitung von Gleichspannungen.
Die Diode-Konfiguration als Brückengleichrichter ermöglicht die gleichgerichtete Ausgabe unabhängig von der Polarität der Eingangswechselspannung, was den Schaltungsaufbau vereinfacht und die Effizienz erhöht, da beide Halbwellen der Wechselspannung genutzt werden.
Optimierte Bauweise für maximale Leistung
Das Design des GBI 10G DIO fokussiert sich auf die Minimierung des Spannungsabfalls und der dadurch entstehenden Verlustleistung. Dies führt zu einer geringeren Wärmeentwicklung und ermöglicht den Betrieb auch in thermisch anspruchsvollen Umgebungen. Die Verwendung von hochwertigen Halbleitermaterialien mit niedrigen Durchlasswiderständen ist hierbei entscheidend.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Gleichrichtungstyp | Brückengleichrichter |
| Max. Sperrspannung (VRRM) | 400 V |
| Max. Durchlassstrom (IF(AV)) | 10 A |
| Gehäusetyp | Standard-SMD-Gehäuse (z.B. TO-220 oder vergleichbar, für hohe Strombelastbarkeit ausgelegt) |
| Anschlusstechnik | Lötanschlüsse, optimiert für sichere und niederohmige Verbindungen |
| Thermische Eigenschaften | Hervorragende Wärmeableitung durch großflächige Kupferanschlüsse und optimiertes Gehäusedesign zur Minimierung des thermischen Widerstands (Rth). Ermöglicht stabilen Betrieb bei Nennleistung ohne Überhitzung. |
| Zuverlässigkeit und Lebensdauer | Gefertigt aus hochreinen Halbleitermaterialien, die eine hohe Durchbruchspannung und einen geringen Leckstrom gewährleisten. Dies sichert eine außergewöhnliche Langzeitstabilität und Zuverlässigkeit auch unter dauerhafter Belastung. |
| Anwendungsbereiche | Industrielle Stromversorgungen, Netzteiltechnik, Laborgeräte, Audio-Endstufen, Ladegeräte, Automatisierungstechnik. |
Qualitätsmerkmale und Materialien
Der GBI 10G DIO wird aus sorgfältig ausgewählten Halbleiterwafern gefertigt, die eine hohe Reinheit und eine präzise Dotierung aufweisen. Dies resultiert in geringen Durchlassspannungsabfällen und minimiertem Leckstrom, selbst bei hohen Temperaturen. Die Bonddrähte und Anschlüsse sind für eine maximale Stromtragfähigkeit und minimale Impedanz ausgelegt, um Energieverluste zu reduzieren. Das Gehäusematerial ist thermisch leitfähig und bietet gleichzeitig eine ausgezeichnete elektrische Isolation, was eine sichere Montage und optimale Kühlung gewährleistet.
Effizienz und Energieeinsparung
Durch die optimierte Diodenkennlinie und den niedrigen Serienwiderstand erzielt der GBI 10G DIO eine hohe Effizienz bei der Gleichrichtung. Dies reduziert die Verlustleistung in Form von Wärme, was nicht nur zur Langlebigkeit des Bauteils beiträgt, sondern auch die Energieeffizienz des gesamten Systems verbessert. In Anwendungen, bei denen Energieeinsparung eine entscheidende Rolle spielt, ist der GBI 10G DIO eine technologisch überlegene Wahl.
Robustheit und Betriebssicherheit
Die 400 V Sperrspannungsfestigkeit und die 10 A Strombelastbarkeit des GBI 10G DIO bieten eine signifikante Reserve gegenüber vielen Standardanforderungen. Dies schützt die nachgeschalteten Schaltungsteile vor Spannungsspitzen und Überlastungen. Die robuste Konstruktion und die hochwertigen Materialien garantieren einen zuverlässigen Betrieb auch in Umgebungen mit variierenden Lastbedingungen und Temperaturen.
Montage und Integration
Das Standard-SMD-Gehäuse des GBI 10G DIO ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts mittels gängiger Lötverfahren. Die großzügigen Lötflächen und die klare Pinbelegung erleichtern die präzise Montage und gewährleisten eine sichere elektrische Verbindung. Für Anwendungen mit besonders hoher Strombelastung kann eine zusätzliche Kühlung, wie z.B. die Anbringung eines Kühlkörpers, in Betracht gezogen werden, um die thermischen Reserven des Bauteils voll auszuschöpfen.
Präzision in der Gleichrichtung
Die präzise Fertigung des GBI 10G DIO stellt sicher, dass die Diodenkennlinien eng beieinander liegen. Dies minimiert die Ripple-Spannung (Restwelligkeit) nach der Gleichrichtung, was für die Stabilität empfindlicher elektronischer Schaltungen von entscheidender Bedeutung ist. Eine geringe Restwelligkeit reduziert die Notwendigkeit für aufwändige Filterung und verbessert die Gesamtperformance des Systems.
FAQ – Häufig gestellte Fragen zu GBI 10G DIO – Brückengleichrichter, 400 V, 10 A
Welche Art von Wechselspannung kann der GBI 10G DIO verarbeiten?
Der GBI 10G DIO ist für die Gleichrichtung von netzseitigen Wechselspannungen oder von Wechselspannungen, die von Transformatoren erzeugt werden, ausgelegt. Die 400 V Angabe bezieht sich auf die maximale Sperrspannung, die das Bauteil sicher aushalten kann. Dies ermöglicht die Verarbeitung von Wechselspannungen, deren Effektivwert deutlich unter 400 V liegt, sodass die Spitzenwerte die zulässige Sperrspannung nicht überschreiten.
Ist der GBI 10G DIO für den Einsatz in Netzgeräten mit hoher Leistungsdichte geeignet?
Ja, der GBI 10G DIO ist aufgrund seiner hohen Effizienz und der ausgezeichneten thermischen Eigenschaften sehr gut für den Einsatz in Leistungsdichten-kritischen Netzgeräten geeignet. Die geringe Verlustleistung und die gute Wärmeableitung helfen dabei, die erforderlichen Kühlmaßnahmen zu minimieren und kompakte Bauformen zu realisieren.
Benötigt der GBI 10G DIO einen Kühlkörper?
Ob ein Kühlkörper benötigt wird, hängt von der tatsächlichen Auslastung und der Umgebungstemperatur ab. Bei Nennstrom (10 A) und einer normalen Umgebungstemperatur kann der GBI 10G DIO eventuell ohne zusätzlichen Kühlkörper betrieben werden, vorausgesetzt, die Wärme kann über die Leiterplatte abgeführt werden. Für Dauerbetrieb bei Nennlast oder in Umgebungen mit erhöhter Temperatur wird die Anbringung eines geeigneten Kühlkörpers dringend empfohlen, um die Lebensdauer und Zuverlässigkeit zu maximieren.
Was bedeutet die Angabe 400 V bei einem Brückengleichrichter?
Die Angabe von 400 V bezieht sich auf die maximale Sperrspannung (Peak Inverse Voltage, PIV oder VRRM – Repetitive Peak Reverse Voltage). Dies ist die höchste Spannung, die das Bauteil in Sperrrichtung aushalten kann, ohne Schaden zu nehmen. Für eine sichere Anwendung sollte die höchste auftretende Wechselspannung ( Spitzenwert) deutlich unter diesem Wert liegen.
Welche Vorteile bietet der GBI 10G DIO gegenüber einzelnen Dioden, die zu einer Brückenschaltung verbunden werden?
Der GBI 10G DIO als integrierter Brückengleichrichter bietet mehrere Vorteile: Er ist kompakter, einfacher zu montieren und hat in der Regel eine besser abgestimmte Kennlinie aller vier Dioden. Dies führt zu einer geringeren Restwelligkeit und einer höheren Effizienz, da die Durchlassspannungsabfälle aller vier Dioden bei gleicher Bauform und Material oft besser aufeinander abgestimmt sind als bei einzelnen Dioden.
Ist der GBI 10G DIO für den Einsatz in Schutzkleinspannungsanwendungen (SELV) geeignet?
Ja, sofern die eingespeiste Wechselspannung im Rahmen der SELV-Normen liegt und die Ausgangsgleichspannung entsprechend diesen Normen ausgelegt ist, kann der GBI 10G DIO in SELV-Anwendungen eingesetzt werden. Die Einhaltung der spezifischen SELV-Anforderungen obliegt jedoch der Verantwortung des Systemdesigners.
Was ist die typische Durchlassspannung (VF) des GBI 10G DIO?
Die typische Durchlassspannung (VF) eines Brückengleichrichters dieser Leistungsklasse liegt pro Diode bei etwa 0,7 V bis 1,1 V bei Nennstrom. Bei einer Brückenschaltung werden pro Halbperiode zwei Dioden leitend, sodass der Gesamtspannungsabfall in etwa dem Doppelten entspricht. Präzise Werte sind dem Datenblatt des Herstellers zu entnehmen.
