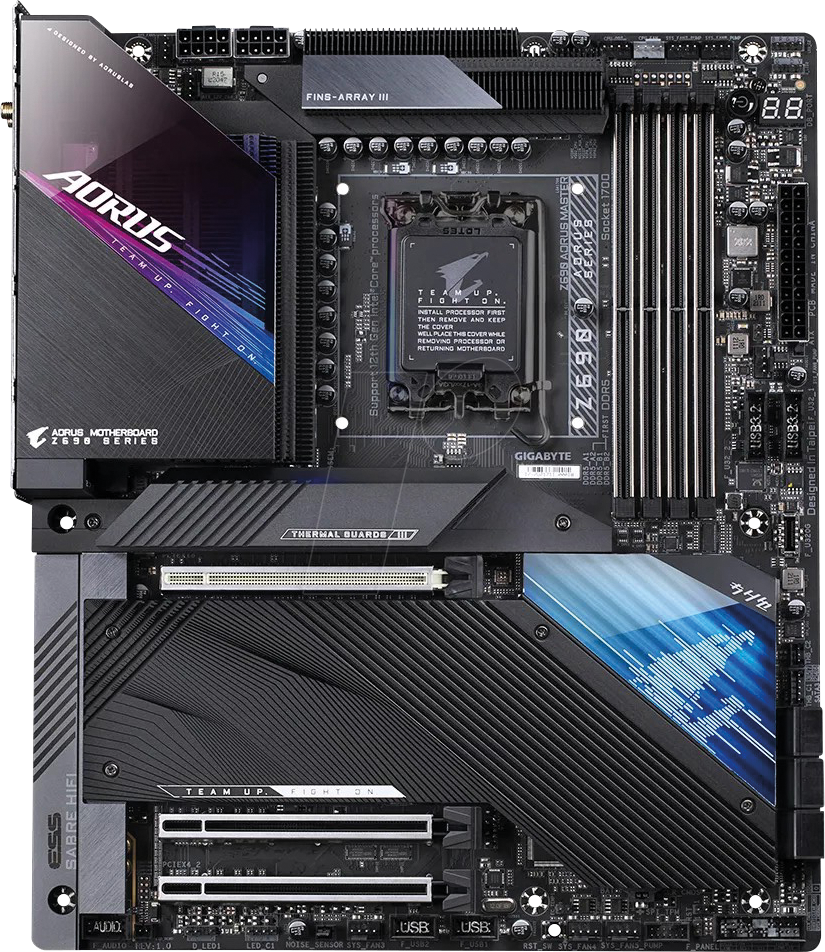

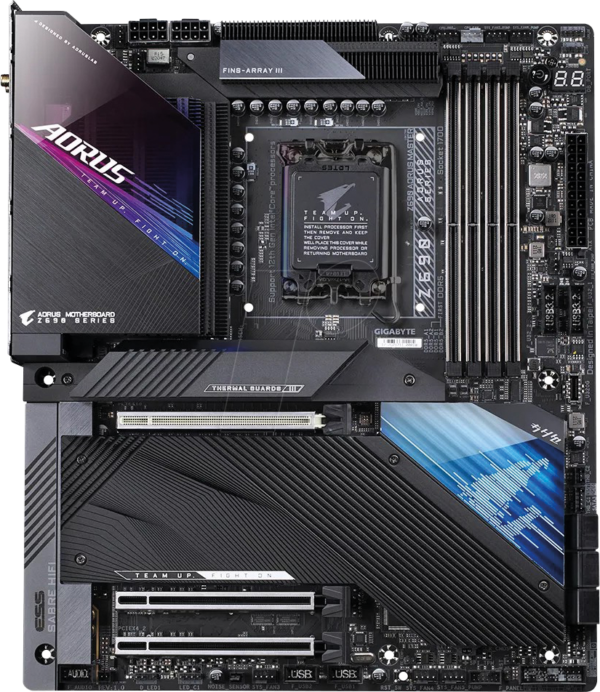

GA Z690 27519 – GIGABYTE Z690 AORUS MASTER (1700): Das Fundament für kompromisslose High-Performance-Systeme
Für Enthusiasten und professionelle Anwender, die maximale Leistung, Stabilität und zukunftssichere Konnektivität für ihre anspruchsvollen Workstations oder Gaming-Rigs suchen, bietet das GIGABYTE Z690 AORUS MASTER (1700) die ideale Plattform. Dieses High-End-Mainboard wurde entwickelt, um die neuesten Intel Core Prozessoren der 12. und 13. Generation zu unterstützen und bildet das Rückgrat für Systeme, die an ihre Grenzen stoßen.
Überlegene Leistungsarchitektur für höchste Ansprüche
Das GIGABYTE Z690 AORUS MASTER (1700) setzt neue Maßstäbe in puncto Leistungsentfaltung und Stabilität, indem es eine Reihe von fortschrittlichen Technologien integriert, die weit über die Funktionalität von Standard-Mainboards hinausgehen. Die robuste Stromversorgung und die optimierte Leiterbahnführung sorgen für eine konsistente und zuverlässige Energieversorgung der CPU, selbst unter extremer Last. Dies ermöglicht übertakten mit größerer Sicherheit und höherem Potenzial, was für Enthusiasten und professionelle Anwender, die jede Sekunde Leistung aus ihren Komponenten herausholen wollen, unerlässlich ist.
Fortschrittliche Kühlungslösungen für maximale Performance und Langlebigkeit
Die thermische Effizienz ist entscheidend für die Aufrechterhaltung hoher Taktraten und die Langlebigkeit von Komponenten. Das Z690 AORUS MASTER ist mit einem umfassenden Kühlsystem ausgestattet, das die Hitzeentwicklung unter Kontrolle hält:
- Fins-Array Kühlkörper: Ein großflächiger Kühlkörper mit lamellenartiger Struktur erhöht die Oberfläche zur Wärmeableitung signifikant, was die VRM-Temperaturen auch bei intensiver Belastung auf einem optimalen Niveau hält.
- Direct-Touch Heatpipes: Direkte Kupfer-Heatpipes, die direkt auf den heißen VRM-Komponenten aufliegen, ermöglichen einen effizienten Wärmetransport zum Fins-Array Kühlkörper.
- M.2 Thermal Guards: Spezielle Kühlkörper für alle M.2-Slots verhindern Thermal Throttling bei schnellen NVMe SSDs und gewährleisten konstante Lese- und Schreibgeschwindigkeiten.
- Smart Fan 6 Technologie: Diese intelligente Lüftersteuerung ermöglicht die präzise Konfiguration von Lüfterkurven für alle Systemlüfter und Pumpen, basierend auf verschiedenen Temperatursensoren und gewünschten Lüftermodi (Silent, Normal, Performance, Full Speed).
- Chassis Fan Speed Control: Ermöglicht die Steuerung von bis zu acht PWM-Lüfteranschlüssen und zwei temperaturabhängigen Lüfteranschlüssen für eine individuelle Anpassung der Luftzirkulation im Gehäuse.
Blitzschnelle Konnektivität und Erweiterungsmöglichkeiten
Das GIGABYTE Z690 AORUS MASTER (1700) ist auf maximale Konnektivität ausgelegt, um den Anforderungen moderner Setups gerecht zu werden:
- PCIe 5.0 Ready: Mit dedizierten PCIe 5.0 x16 Slots für die Grafikkarte bietet das Mainboard die aktuellste Schnittstelle für höchste Bandbreiten und Zukunftssicherheit für kommende Grafikkartengenerationen.
- DDR5 Speicherunterstützung: Ermöglicht die Installation von hochmodernem DDR5 RAM mit extrem hohen Taktraten und verbesserter Energieeffizienz, was zu einer spürbaren Leistungssteigerung bei speicherintensiven Anwendungen führt. Die Unterstützung für XMP 3.0 Profile vereinfacht die Konfiguration für optimale Speicherleistung.
- Mehrere M.2 Slots: Ausgestattet mit einer Vielzahl von M.2 Slots, darunter auch PCIe 4.0 M.2 Anschlüsse, bietet das Mainboard reichlich Platz für schnelle NVMe SSDs für Betriebssystem, Anwendungen und Spiele.
- USB 3.2 Gen 2×2 Type-C: Bietet ultraschnelle Datenübertragungsraten von bis zu 20 Gbit/s für externe Speicher und andere Peripheriegeräte.
- 2.5 GbE LAN und Wi-Fi 6E: Integriertes 2.5 Gigabit Ethernet für schnelle und stabile Netzwerkverbindungen sowie die neueste Wi-Fi 6E Technologie für drahtlose Konnektivität mit geringer Latenz und hoher Bandbreite.
Robustes Design und erstklassige Komponenten
Die Langlebigkeit und Zuverlässigkeit des Z690 AORUS MASTER wird durch die Auswahl hochwertiger Komponenten und ein durchdachtes Design gewährleistet:
- 19+1+2 Phasen VRM Design: Ein leistungsstarkes Spannungswandler-Design mit hochwertigen Komponenten sorgt für eine stabile und effiziente Stromversorgung der CPU, die auch für anspruchsvolle Overclocking-Szenarien ausgelegt ist.
- Premium-Kondensatoren: Verwendung von hochtemperaturbeständigen japanischen Feststoffkondensatoren, die eine längere Lebensdauer und verbesserte Systemstabilität gewährleisten.
- Verstärkte PCIe-Slots: Die Haupt-PCIe-Slots sind mit einer Metallverstärkung versehen, um das Gewicht großer Grafikkarten sicher zu tragen und Interferenzen zu minimieren.
- Smart Button: Ein integrierter Smart Button auf dem I/O-Panel ermöglicht das Zurücksetzen des BIOS oder das Booten im Safe-Mode mit einem einzigen Tastendruck, was die Fehlersuche und Systemwiederherstellung vereinfacht.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| CPU Sockel | LGA 1700 für Intel Core Prozessoren der 12. und 13. Generation |
| Chipsatz | Intel Z690 |
| Speicher | 4 x DDR5 DIMM-Sockel, Unterstützung für bis zu 128 GB (Einzelmodul 32 GB), DDR5 6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800 MT/s Speicher |
| Erweiterungssteckplätze | 2 x PCIe 5.0 x16 Slots (mit Metallverstärkung), 1 x PCIe 4.0 x16 Slot (läuft x4) |
| Speicheranschlüsse | 1 x M.2 Connector (Socket 3, M key, type 2242/2260/2280/22110) mit PCIe 4.0 x4 SSD-Unterstützung, 3 x M.2 Connector (Socket 3, M key, type 2242/2260/2280) mit PCIe 4.0 x4 SSD-Unterstützung, 1 x M.2 Connector (Socket 3, M key, type 2242/2260/2280/22110) mit PCIe 5.0 x4 SSD-Unterstützung (verfügbar mit 13th Gen CPU) |
| Onboard-Netzwerk | Intel 2.5GbE LAN Chip, Intel Wi-Fi 6E AX210, Bluetooth 5.3 |
| Audio | Realtek ALC4080 Codec, High Definition Audio, 2/4/5.1/7.1-Kanal-Unterstützung, Unterstützung für S/PDIF Out |
| USB-Anschlüsse (Hinten) | 1 x USB 3.2 Gen 2×2 Type-C, 2 x USB 3.2 Gen 2 Type-A, 3 x USB 3.2 Gen 1 Type-A, 4 x USB 2.0/1.1 Type-A |
| Interne I/O-Anschlüsse | 1 x 24-pin ATX Main Power Connector, 2 x 8-pin ATX 12V Power Connectors, 1 x CPU Fan Header, 1 x Water Cooling CPU Fan Header, 3 x System Fan Headers, 2 x System Fan/Water Pump Headers, 1 x Addressable LED Strip Header, 2 x RGB LED Strip Headers, 1 x M.2 Connector (Socket 3, M key, type 2242/2260/2280/22110), 3 x M.2 Connector (Socket 3, M key, type 2242/2260/2280), 1 x M.2 Connector (Socket 3, M key, type 2242/2260/2280/22110), 6 x SATA 6Gb/s Connectors, 1 x Front Panel Header, 1 x Front Panel Audio Header, 1 x USB Type-C Header, 2 x USB 3.2 Gen 1 Headers, 4 x USB 2.0/1.1 Headers, 1 x Trusted Platform Module (TPM) Header (2×6 pin, nur für GC-TPM2.0 SPI/GC-TPM2.0 SPI 2), 1 x Power Button, 1 x Reset Button, 1 x CMOS Battery Connector, 1 x Temperature Sensor Header, 1 x Thunderbolt Add-in Card Connector |
| Formfaktor | ATX |
FAQ – Häufig gestellte Fragen zu GA Z690 27519 – GIGABYTE Z690 AORUS MASTER (1700)
Welche Prozessoren werden vom GIGABYTE Z690 AORUS MASTER (1700) unterstützt?
Das Mainboard unterstützt Intel Core Prozessoren der 12. und 13. Generation mit dem LGA 1700 Sockel. Für die volle Funktionalität und den Zugriff auf alle Features, insbesondere PCIe 5.0, wird die Verwendung eines Prozessors der 13. Generation empfohlen.
Unterstützt dieses Mainboard DDR5 oder DDR4 RAM?
Das GIGABYTE Z690 AORUS MASTER ist ausschließlich für DDR5 RAM konzipiert. Es verfügt über vier DDR5 DIMM-Steckplätze, die hohe Speichertaktraten und Kapazitäten ermöglichen.
Wie viele M.2-Slots sind auf dem Mainboard vorhanden und welche Geschwindigkeiten unterstützen sie?
Das Mainboard bietet insgesamt fünf M.2 Slots. Davon sind vier PCIe 4.0 x4 M.2 Slots und ein weiterer M.2 Slot unterstützt die neueste PCIe 5.0 x4 Schnittstelle, sofern ein Prozessor der 13. Generation verbaut ist. Dies ermöglicht die Installation mehrerer extrem schneller NVMe SSDs.
Ist das Mainboard für Overclocking geeignet?
Ja, das GIGABYTE Z690 AORUS MASTER ist explizit für Enthusiasten und Overclocker konzipiert. Mit seinem robusten 19+1+2 Phasen VRM Design, der fortschrittlichen Kühlung und den vielfältigen BIOS-Einstellungen bietet es hervorragende Voraussetzungen für Übertaktungsversuche.
Welche Netzwerkoptionen bietet das Mainboard?
Das Mainboard verfügt über einen Intel 2.5GbE LAN-Controller für schnelle kabelgebundene Netzwerkverbindungen und integriert die neueste Intel Wi-Fi 6E AX210 Karte für kabellose Konnektivität mit geringer Latenz und hoher Bandbreite. Bluetooth 5.3 ist ebenfalls integriert.
Wie ist die Kühlung auf dem Z690 AORUS MASTER gelöst?
Es ist mit einem umfangreichen Kühlsystem ausgestattet, das einen Fins-Array Kühlkörper für die VRMs, Direct-Touch Heatpipes und M.2 Thermal Guards für die SSDs umfasst. Die Smart Fan 6 Technologie ermöglicht zudem eine präzise Steuerung aller Lüfter im System.
Welche Art von Stromanschlüssen für die CPU sind vorhanden?
Das Mainboard verfügt über zwei 8-Pin ATX 12V Stromanschlüsse, um eine stabile und ausreichende Stromversorgung für die CPU, insbesondere für Overclocking und anspruchsvolle Anwendungen, zu gewährleisten.
